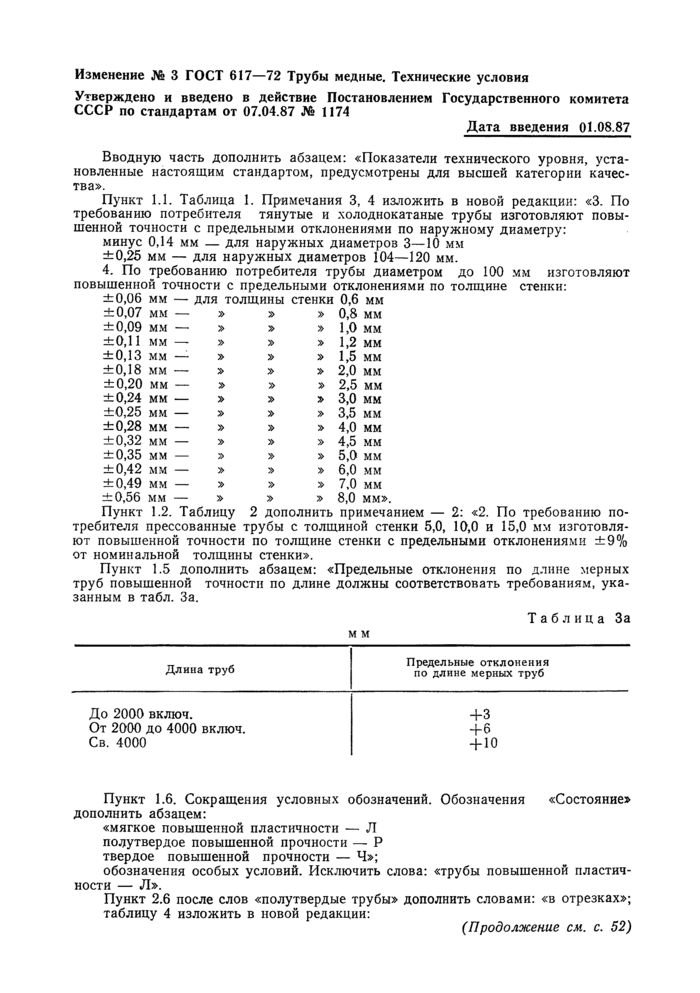

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 07.04.87 № 1174
Дата введения 01.08.87
Вводную часть дополнить абзацем: «Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей категории качества».
Пункт 1.1. Таблица 1. Примечания 3, 4 изложить в новой редакции: «3. По требованию потребителя тянутые и холоднокатаные трубы изготовляют повышенной точности с предельными отклонениями по наружному диаметру: минус 0,14 мм — для наружных диаметров 3—10 мм ±0,25 мм — для наружных диаметров 104—120 мм.
4. По требованию потребителя трубы диаметром до 100 мм изготовляют повышенной точности с предельными отклонениями по толщине стенки:
±0,06 мм — для толщины стенки 0,6 мм ±0,07 мм — » » » 0,8 мм
±0,09 мм — » » » 1,0 мм
±0,11 мм — » » » 1,2 мм
±0,13 мм —* » » >1,5 мм
±0,18 мм — » » » 2,0 мм
±0,20 мм — » » » 2,5 мм
±0,24 мм — » » >3,0 мм
±0,25 мм — » » >3,5 мм
±0,28 мм — » » >4,0 мм
±0,32 мм — » » » 4,5 мм
±0,35 мм — » » >5,0 мм
±0,42 мм — » » » 6,0 мм
±0,49 мм — » » >7.0 мм
±0,56 мм — » » » 8,0 мм».
Пункт 1.2. Таблицу 2 дополнить примечанием — 2: «2. По требованию потребителя прессованные трубы с толщиной стенки 5,0, 10,0 и 15,0 мм изготовляют повышенной точности по толщине стенки с предельными отклонениями ±9% от номинальной толщины стенки».
Пункт 1.5 дополнить абзацем: «Предельные отклонения по длине мерных труб повышенной точности по длине должны соответствовать требованиям, указанным в табл. За.
Таблица За
|
м м |
|
Длина труб |
Предельные отклонения по длине мерных труб |
|
До 2000 включ. |
+3 |
|
От 2000 до 4000 включ. |
4-6 |
|
Св. 4000 |
-НО |
|
Пункт 1.6. Сокращения условных обозначений. Обозначения «Состояние» дополнить абзацем:
«мягкое повышенной пластичности — Л полутвердое повышенной прочности — Р твердое повышенной прочности — Ч»;
обозначения особых условий. Исключить слова: «трубы повышенной пластичности — Л».
Пункт 2.6 после слов «полутвердые трубы» дополнить словами: «в отрезках»; таблицу 4 изложить в новой редакции:
|

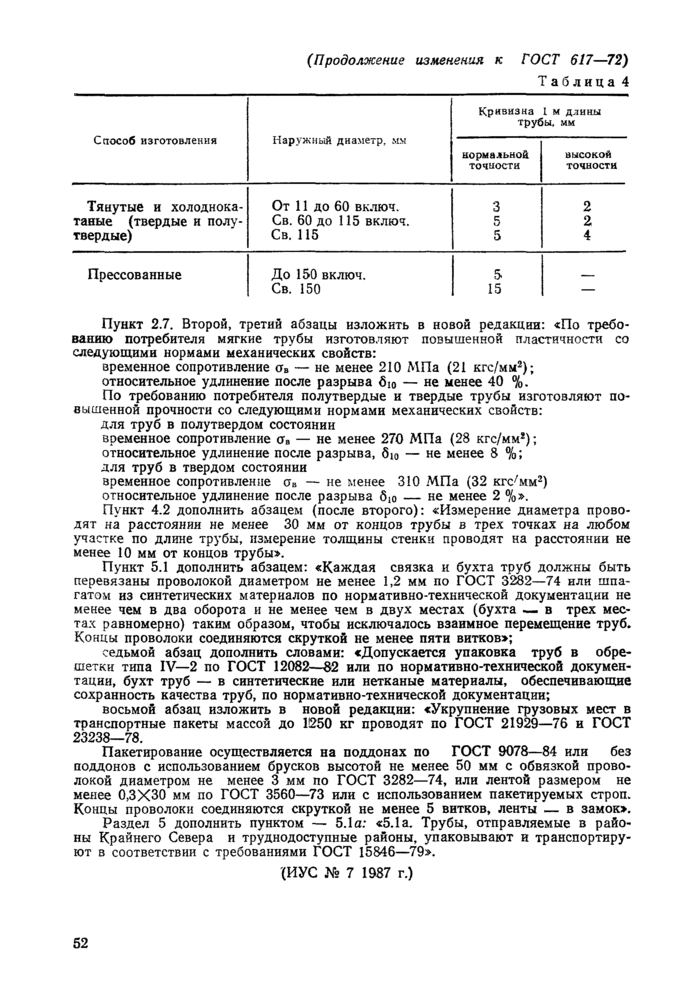

Таблица 4 |
|
Способ изготовления |
Наружный диаметр, мм |
Кривизна I м длины трубы, мм |
|
нормальной
точиости |
высокой
точности |
|
Тянутые и холоднока- |
От 11 ДО 60 включ. |
3 |
2 |
|
таные (твердые и полу- |
Св. 60 до 115 включ. |
5 |
2 |
|
твердые) |
Св. 115 |
5 |
4 |
|
Прессованные |
До 150 включ. |
5 |
|
|
|
Св. 150 |
15 |
— |
|
Пункт 2.7. Второй, третий абзацы изложить в новой редакции: «По требованию потребителя мягкие трубы изготовляют повышенной пластичности со следующими нормами механических свойств:
временное сопротивление а. — не менее 210 МПа (21 кгс/мм2); относительное удлинение после разрыва бю — не менее 40 %.
По требованию потребителя полутвердые и твердые трубы изготовляют повышенной прочности со следующими нормами механических свойств: для труб в полутвердом состоянии
временное сопротивление а» — не менее 270 МПа (28 кгс/мм1); относительное удлинение после разрыва, бю — не менее 8 %; для труб в твердом состоянии
временное сопротивление оа —- не менее 310 МПа (32 кгс'мм2) относительное удлинение после разрыва бю — не менее 2 %».
Пункт 4.2 дополнить абзацем (после второго): «Измерение диаметра проводят на расстоянии не менее 30 мм от концов трубы в трех точках на любом участке по длине трубы, измерение толщины стенки проводят на расстоянии не менее 10 мм от концов трубы».
Пункт 5.1 дополнить абзацем: «Каждая связка и бухта труб должны быть перевязаны проволокой диаметром не менее 1,2 мм по ГОСТ 3282-74 или шпагатом из синтетических материалов по нормативно-технической документации не менее чем в два оборота и не менее чем в двух местах (бухта — в трех местах равномерно) таким образом, чтобы исключалось взаимное перемещение труб. Концы проволоки соединяются скруткой не менее пяти витков»;
седьмой абзац дополнить словами: «Допускается упаковка труб в обрешетки типа IV—2 по ГОСТ 12082-82 или по нормативно-технической документации, бухт труб — в синтетические или нетканые материалы, обеспечивающие сохранность качества труб, по нормативно-технической документации;
восьмой абзац изложить в новой редакции: «Укрупнение грузовых мест в транспортные пакеты массой до 1250 кг проводят по ГОСТ 21929-76 и ГОСТ 23238—78.
Пакетирование осуществляется на поддонах по ГОСТ 9078-84 или без поддонов с использованием брусков высотой не менее 50 мм с обвязкой проволокой диаметром не менее 3 мм по ГОСТ 3282-74, или лентой размером не менее 0,3X30 мм по ГОСТ 3560-73 или с использованием пакетируемых строп. Концы проволоки соединяются скруткой не менее 5 витков, ленты — в замок».
Раздел 5 дополнить пунктом — 5.1а: «5.1а. Трубы, отправляемые в районы Крайнего Севера и труднодоступные районы, упаковывают и транспортируют в соответствии с требованиями ГОСТ 15846-79».
(ИУС М? 7 1987 г.)
