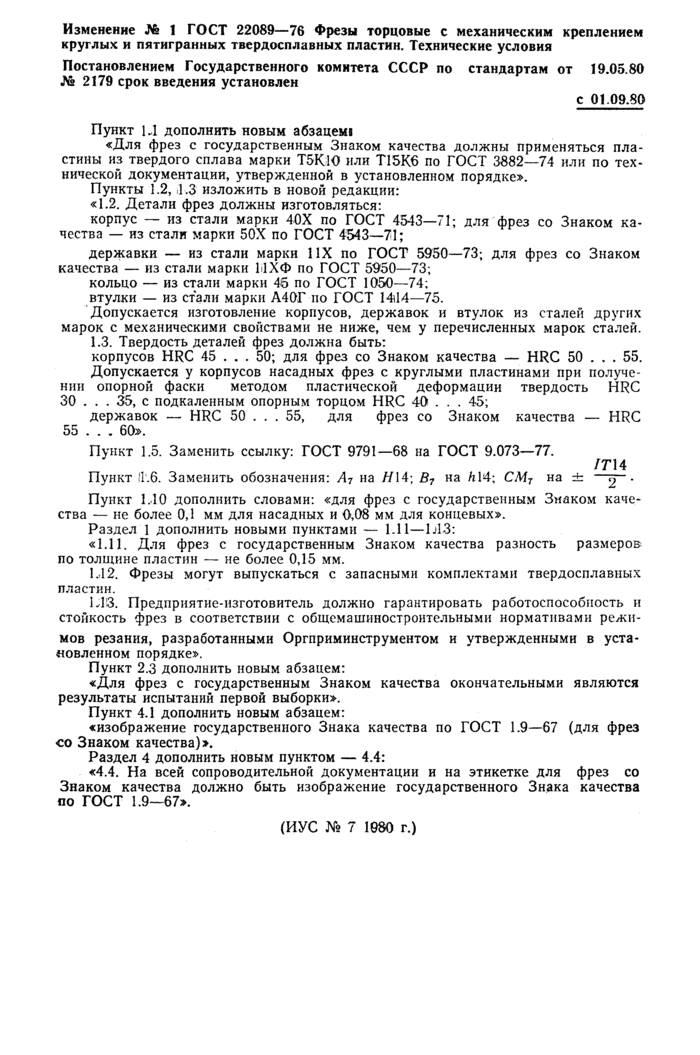

Изменение № 1 ГОСТ 22089-76 Фрезы торцовые с механическим креплением круглых и пятигранных твердосплавных пластин. Технические условия
Постановлением Государственного комитета СССР по стандартам от 19.05.80 Л* 2179 срок введения установлен
с 01.09.80
Пункт Ы дополнить новым абзацем!
«Для фрез с государственным Знаком качества должны применяться пластины из твердого сплава марки Т5К10 или Т15К6 по ГОСТ 3882-74 или по техническом документации, утвержденной в установленном порядке».
Пункты 1.2, 1.3 изложить в новой редакции:
«1.2. Детали фрез должны изготовляться:
корпус — из стали марки 40Х по ГОСТ 4543-71; для фрез со Знаком качества — из стали марки 50Х по ГОСТ 4543-71;
державки — из стали марки ИХ по ГОСТ 5950-73; для фрез со Знаком качества — из стали марки МХФ по ГОСТ 5950-73;
кольцо — из стали марки 45 по ГОСТ 1050-74;
втулки — из стали марки А40Г по ГОСТ 1414-75.
Допускается изготовление корпусов, державок и втулок из сталей других марок с механическими свойствами не ниже, чем у перечисленных марок сталей.
1.3. Твердость деталей фрез должна быть:
корпусов HRC 45 . . . 50; для фрез со Знаком качества — HRC 50 . . . 55.
Допускается у корпусов насадных фрез с круглыми пластинами при получении опорной фаски методом пластической деформации твердость HRC 30 ... 35, с подкаленным опорным торцом HRC 40 ... 45;
державок — HRC 50 . . . 55, для фрез со Знаком качества — HRC 55 . . . 60».
Пункт 1.5. Заменить ссылку: ГОСТ 9791-68 на ГОСТ 9.073-77.
/714
Пункт 11.6. Заменить обозначения: А7 на //14; В7 на Л14; СМ7 на ± —«>—.
Пункт 1.10 дополнить словами: «для фрез с государственным Знаком качества — нс более 0,1 мм для насадных и 0,08 мм для концевых».
Раздел 1 дополнить новыми пунктами — 1.11—ЫЗ:
«1.11. Для фрез с государственным Знаком качества разность размеров по толщине пластин — не более 0,15 мм.
Ы2. Фрезы могут выпускаться с запасными комплектами твердосплавных пластин.
ЫЗ. Предприятие-изготовитель должно гарантировать работоспособность и стойкость фрез в соответствии с общемашиностроительнымн нормативами режимов резания, разработанными Оргприминструментом и утвержденными в установленном порядке».
Пункт 2.3 дополнить новым абзацем:
«Для фрез с государственным Знаком качества окончательными являются результаты испытаний первой выборки».
Пункт 4.1 дополнить новым абзацем:
«изображение государственного Знака качества по ГОСТ 1.9-67 (для фрез со Знаком качества)».
Раздел 4 дополнить новым пунктом — 4.4:
«4.4. На всей сопроводительной документации и на этикетке для фрез со Знаком качества должно быть изображение государственного Знака качества по ГОСТ 1.9-67».
(ИУС № 7 1980 г.)
