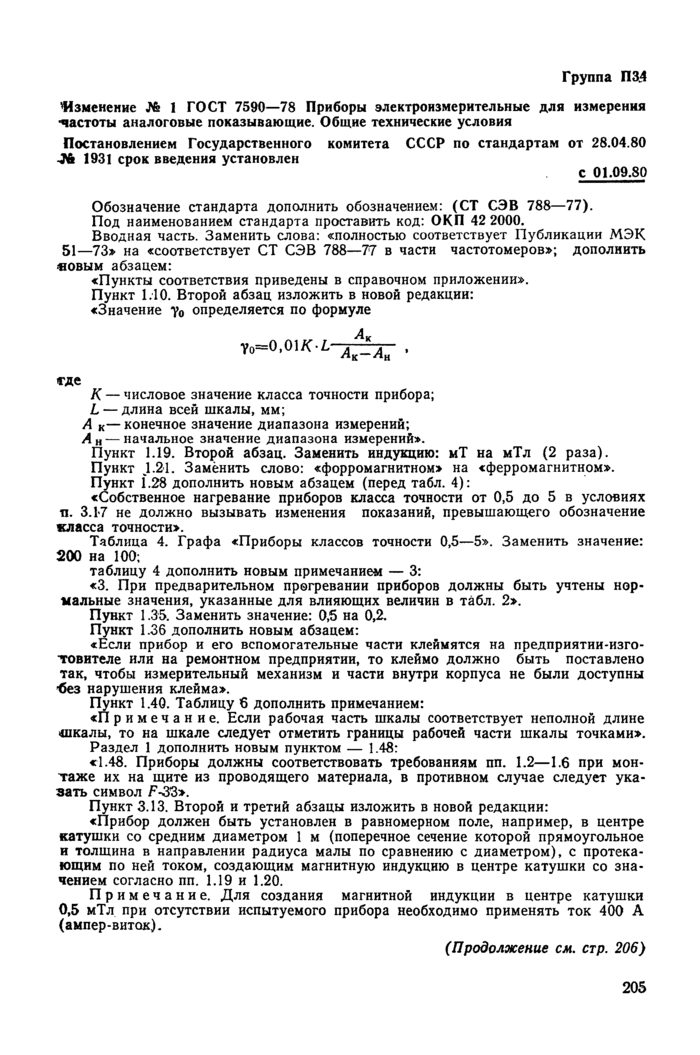

Группа П3_4
'Изменение J6 1 ГОСТ 7590-78 Приборы электроизмерительные для измерения -частоты аналоговые показывающие. Общие технические условия
Постановлением Государственного комитета СССР по стандартам от 28.04.80 -J6 1931 срок введения установлен
Обозначение стандарта дополнить обозначением: (СТ СЭВ 788—77).
Под наименованием стандарта проставить код: ОКП 42 2000.
Вводная часть. Заменить слова: «полностью соответствует Публикации МЭК 51—73» на «соответствует СТ СЭВ 788—77 в части частотомеров»; дополнить «овым абзацем:
«Пункты соответствия приведены в справочном приложении».
Пункт 1.10. Второй абзац изложить в новой редакции:
«Значение у0 определяется по формуле
еде
К — числовое значение класса точности прибора;
L — длина всей шкалы, мм;
А к— конечное значение диапазона измерений;
А н — начальное значение диапазона измерений».
Пункт 1.19. Второй абзац. Заменить индукцию: мТ на мТл (2 раза).
Пункт ,1.21. Заменить слово: «ферромагнитном» на «ферромагнитном».
Пункт 1.28 дополнить новым абзацем (перед табл. 4):
«Собственное нагревание приборов класса точности от 0,5 до 5 в условиях п. 3.1-7 не должно вызывать изменения показаний, превышающего обозначение класса точности».
Таблица 4. Графа «Приборы классов точности 0,5—5». Заменить значение: 200 на 100;
таблицу 4 дополнить новым примечанием — 3:
«3. При предварительном прогревании приборов должны быть учтены нормальные значения, указанные для влияющих величин в табл. 2».
Пункт 1.35. Заменить значение: 0,5 на 0,2.
« 1и прибор и его вспомогательные части клеймятся на предприятии-изго-товителе или на ремонтном предприятии, то клеймо должно быть поставлено так, чтобы измерительный механизм и части внутри корпуса не были доступны ■без нарушения клейма».
Пункт 1.40. Таблицу 6 дополнить примечанием:
«Примечание. Если рабочая часть шкалы соответствует неполной длине шкалы, то на шкале следует отметить границы рабочей части шкалы точками».
Раздел 1 дополнить новым пунктом — 1.48:
«1.48. Приборы должны соответствовать требованиям пп. 1.2—1.6 при монтаже их на щите из проводящего материала, в противном случае следует указать символ F-33».
Пункт 3.13. Второй и третий абзацы изложить в новой редакции:
ГГ кт 1.36 дополнить новым абзацем:
«Прибор должен быть установлен в равномерном поле, например, в центре катушки со средним диаметром 1 м (поперечное сечение которой прямоугольное и толщина в направлении радиуса малы по сравнению с диаметром), с протекающим по ней током, создающим магнитную индукцию в центре катушки со значением согласно пп. 1.19 и 1.20.
Примечание. Для создания магнитной индукции в центре катушки 0,5 мТл при отсутствии испытуемого прибора необходимо применять ток 400 А (ампер-виток).
(Продолжение см. стр. 206)
205

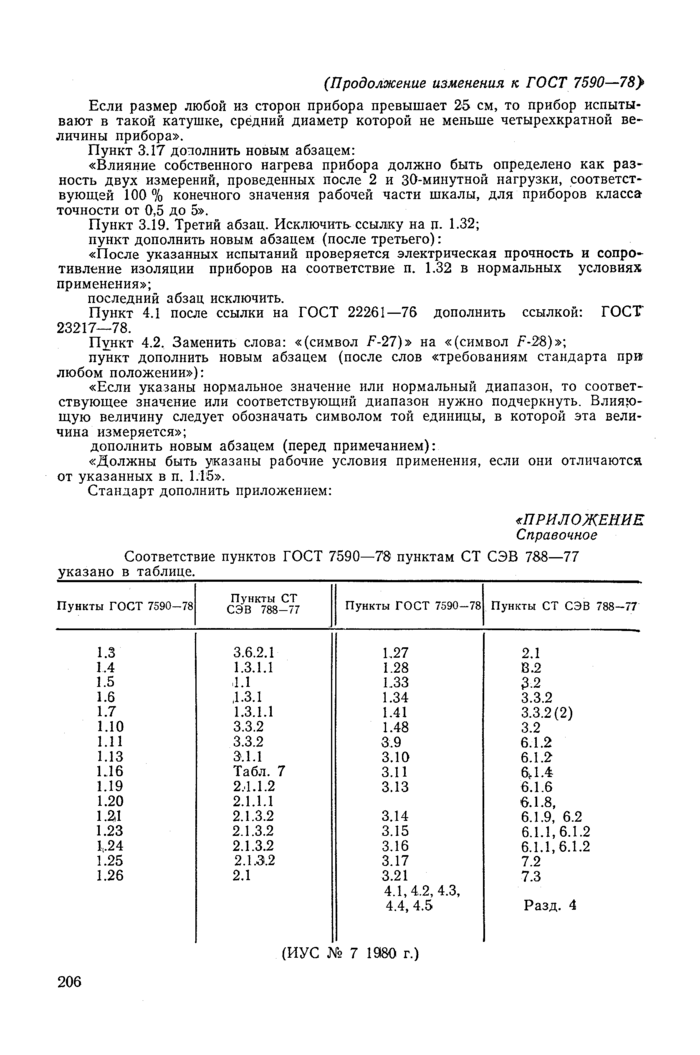

(Продолжение изменения к ГОСТ 7590-78}
Если размер любой из сторон прибора превышает 25 см, то прибор испытывают в такой катушке, средний диаметр которой не меньше четырехкратной величины прибора».
Пункт 3.17 дополнить новым абзацем:
«Влияние собственного нагрева прибора должно быть определено как разность двух измерений, проведенных после 2 и 30-минутной нагрузки, соответствующей 100% конечного значения рабочей части шкалы, для приборов класса точности от 0,5 до 5».
Пункт 3.19. Третий абзац. Исключить ссылку на п. 1.32;
пункт дополнить новым абзацем (после третьего):
«После указанных испытаний проверяется электрическая прочность и сопротивление изоляции приборов на соответствие п. 1.32 в нормальных условиях применения»;
последний абзац исключить.
Пункт 4.1 после ссылки на ГОСТ 22261-76 дополнить ссылкой: ГОСТ
23217—78.
Пункт 4.2. Заменить слова: «(символ F-27)» на «(символ F-28)»;
пункт дополнить новым абзацем (после слов «требованиям стандарта при любом положении»):
«Если указаны нормальное значение или нормальный диапазон, то соответствующее значение или соответствующий диапазон нужно подчеркнуть. Влияющую величину следует обозначать символом той единицы, в которой эта величина измеряется»;
дополнить новым абзацем (перед примечанием):
«Должны быть указаны рабочие условия применения, если они отличаются от указанных в п. 1.15».
Стандарт дополнить приложением:
сПРИЛОЖЕНИЕ Справочное
Соответствие пунктов ГОСТ 7590-78 пунктам СТ СЭВ 788—77
|
указано в таблице. |
|
Пункты ГОСТ 7590-78 |
Пункты СТ СЗВ 788-77 |
Пункты ГОСТ 7590-78 |
Пункты СТ СЭВ 788-77 |
|
1.3 |
3.6.2.1 |
1.27 |
2.1 |
|
1.4 |
1.3.1.1 |
1.28 |
8.2 |
|
1.5 |
1.1 |
1.33 |
32 |
|
1.6 |
.1.3.1 |
1.34 |
3.3.2 |
|
1.7 |
1.3.1.1 |
1.41 |
3.3.2 (2) |
|
1.10 |
3.3.2 |
1.48 |
3.2 |
|
1.11 |
3.3.2 |
3.9 |
6.1.2 |
|
1.13 |
ЭЛЛ |
3.10 |
6.1.2 |
|
1.16 |
Табл. 7 |
3.11 |
6,1.4 |
|
1.19 |
2,1.1.2 |
3.13 |
6.1.6 |
|
1.20 |
2.1.1.1 |
|
6.1.8, |
|
1.21 |
2.1.3.2 |
3.14 |
6.1.9, 6.2 |
|
1.23 |
2.1.3.2 |
3.15 |
6.1.1,6.1.2 |
|
1.24 |
2.1.3.2 |
3.16 |
6.1.1,6.1.2 |
|
1.25 |
2.1.3.2 |
3.17 |
7.2 |
|
1.26 |
2.1 |
3.21 |
7.3 |
|
|
|
4.1,4.2, 4.3, |
|
|
|
|
4.4, 4.5 |
Разд. 4 |
|
|
(ИУС № 7 1980 г.) |
