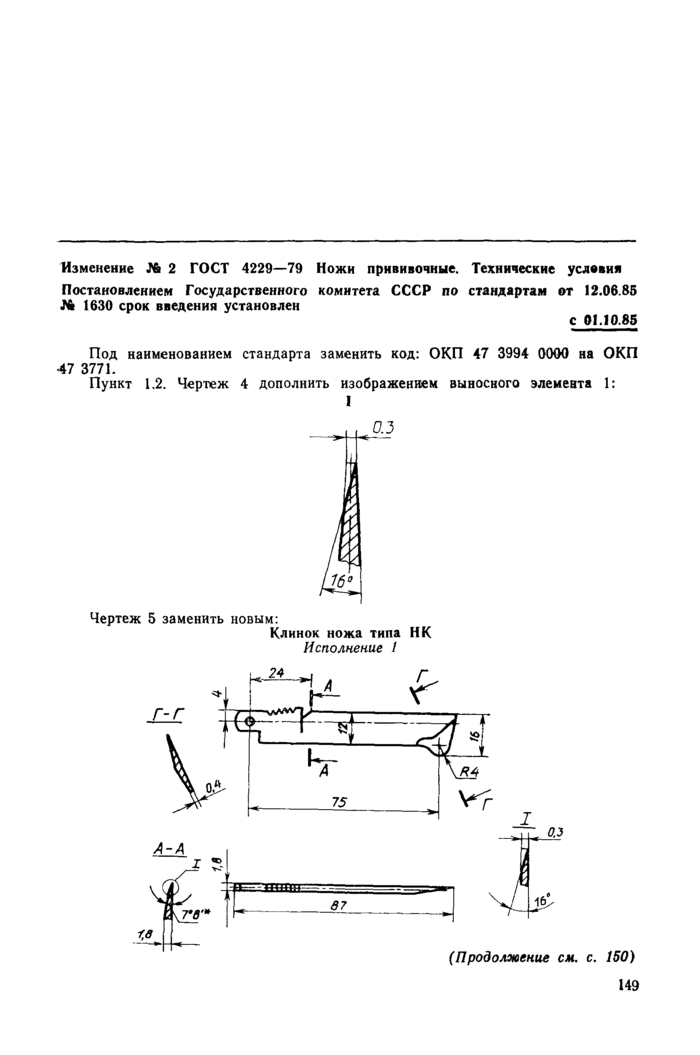

Изменение № 2 ГОСТ 4229-79 Ножи прививочные. Технические условия

Постановлением Государственного комитета СССР по стандартам от 12.06.85 Лк 1630 срок введения установлен

с 01.10.85

Под наименованием стандарта заменить код: ОКП 47 3994 0000 на ОКП 47 3771.

Пункт 1.2. Чертеж 4 дополнить изображением выносного элемента 1:

I

Чертеж 5 заменить новым:

Клинок ножа типа НК

Исполнение I

(Продолжение изменения к ГОСТ 4229-79) ¹

(Продолжение изменения к ГОСТ 4229—79)

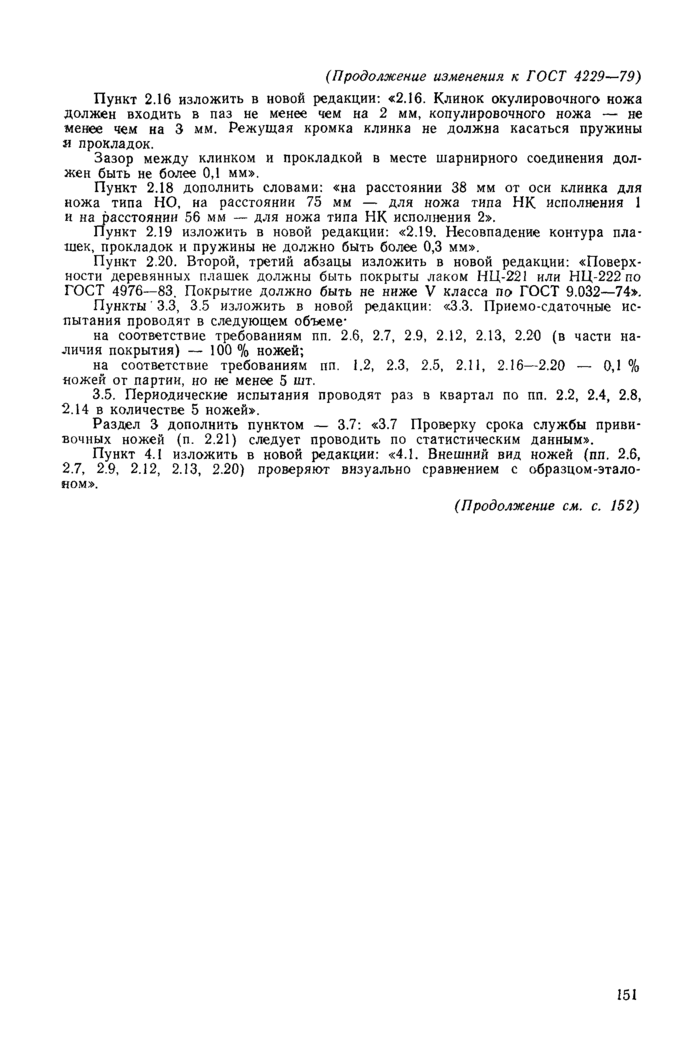

Пункт 2.16 изложить в новой редакции: «2.16. Клинок окулировочного ножа должен входить в паз не менее чем на 2 мм, копулировочного ножа — не менее чем на 3 мм. Режущая кромка клинка не должна касаться пружины я прокладок.

Зазор между клинком и прокладкой в месте шарнирного соединения должен быть не более 0,1 мм¹.

Пункт 2.18 дополнить словами: «на расстоянии 38 мм от оси клинка для ножа типа НО, на расстоянии 75 мм — для ножа типа НК исполнения 1 и на Ьасстоянин 56 мм — для ножа типа НК исполнения 2».

Пункт 2.19 изложить в новой редакции: «2.19. Несовпадение контура плашек, прокладок и пружины не должно быть более 0,3 мм¹.

Пункт 2.20. Второй, третий абзацы изложить в новой редакции: «Поверхности деревянных плашек должны быть покрыты лаком НЦ-221 или НЦ-222по ГОСТ 4976-83. Покрытие должно быть не ниже V класса по ГОСТ 9.032--74¹.

Пункты 3.3, 3.5 изложить в новой редакции: «3.3. Приемо-сдаточные испытания проводят в следующем объеме^-

на соответствие требованиям пп. 2.6, 2.7, 2.9, 2.12, 2.13, 2.20 (в части наличия покрытия) — 100 % ножей;

на соответствие требованиям пп. 1.2, 2.3, 2.5, 2.11, 2.16—2.20 — 0,1 % ножей от партии, но не менее 5 шт.

3.5. Периодические испытания проводят раз в квартал по пп. 2.2, 2.4, 2.8, 2.14 в количестве 5 ножей¹.

Раздел 3    дополнить    пунктом    — 3.7: «3.7 Проверку срока    службы прививочных ножей    (п. 2.21)    следует    проводить по статистическим    данным¹.

Пункт 4.1    изложить    в новой    редакции: «4.1. Внешний вид    ножей (пп. 2.6,

2.7, 2.9, 2.12,    2.13, 2.20) проверяют визуально сравнением с    образцом-этало

ном¹.

(Продолжение см. с. 152)

151

(Продолжение изменения к ГОСТ 4229-79)

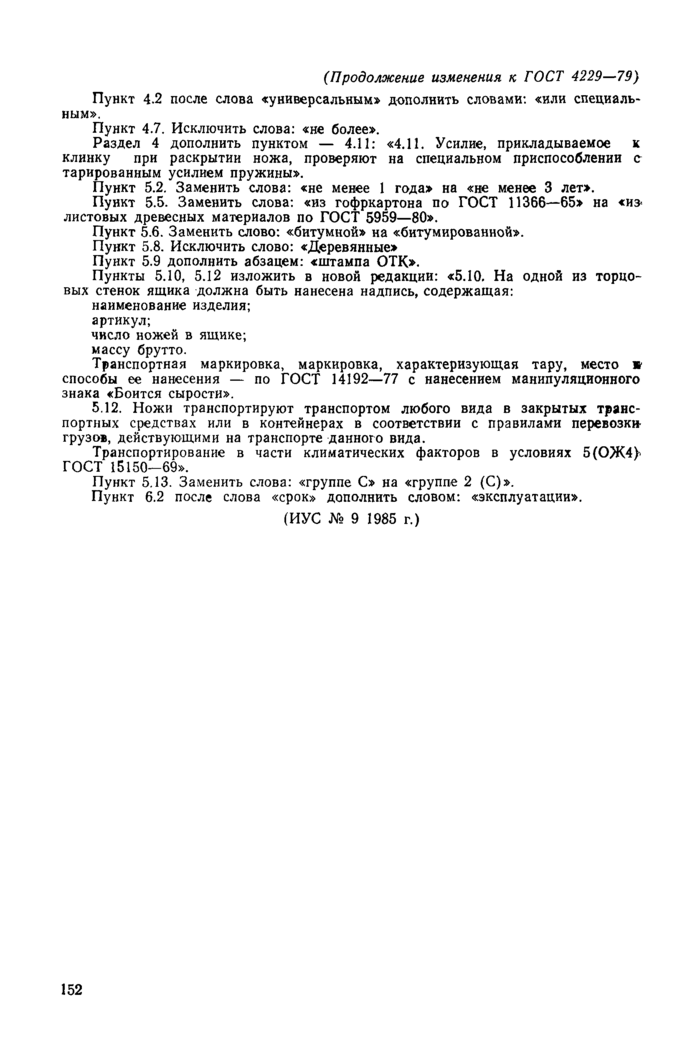

Пункт 4.2 после слова «универсальным» дополнить словами: «или специальным».

Пункт 4.7. Исключить слова: «не более».

Раздел 4 дополнить    пунктом — 4.11: «4.11. Усилие, прикладываемое    к

клинку при раскрытии    ножа,    проверяют на специальном приспособлении    с

тарированным усилием пружины».

Пункт 5.2. Заменить    слова:    «не менее 1 года» на «не менее 3 лет».

Пункт 5.5. Заменить    слова:    «из гофркартона по ГОСТ 11366-65» на    «из-

листовых древесных материалов по ГОСТ 5959-80».

Пункт 5.6. Заменить слово: «битумной» на «битумированной».

Пункт 5.8. Исключить слово: «Деревянные»

Пункт 5.9 дополнить абзацем: «штампа ОТК».

Пункты 5.10, 5.12 изложить в новой редакции: «5.10. На одной из торцовых стенок ящика должна быть нанесена надпись, содержащая:

наименование изделия;

артикул;

число ножей в ящике;

массу брутто.

Транспортная маркировка, маркировка, характеризующая тару, место * способы ее нанесения — по ГОСТ 14192-77 с нанесением манипуляционного знака «Боится сырости».

5.12. Ножи транспортируют транспортом любого вида в закрытых транспортных средствах или в контейнерах в соответствии с правилами перевозк» грузов, действующими на транспорте данного вида.

Транспортирование в части климатических факторов в условиях 5(ОЖ4> ГОСТ 15150-69».

Пункт 5.13. Заменить слова: «группе С» на «группе 2 (С)».

Пункт 6.2 после слова «срок» дополнить словом: «эксплуатации».

(ИУС № 9 1985 г.)

152

1

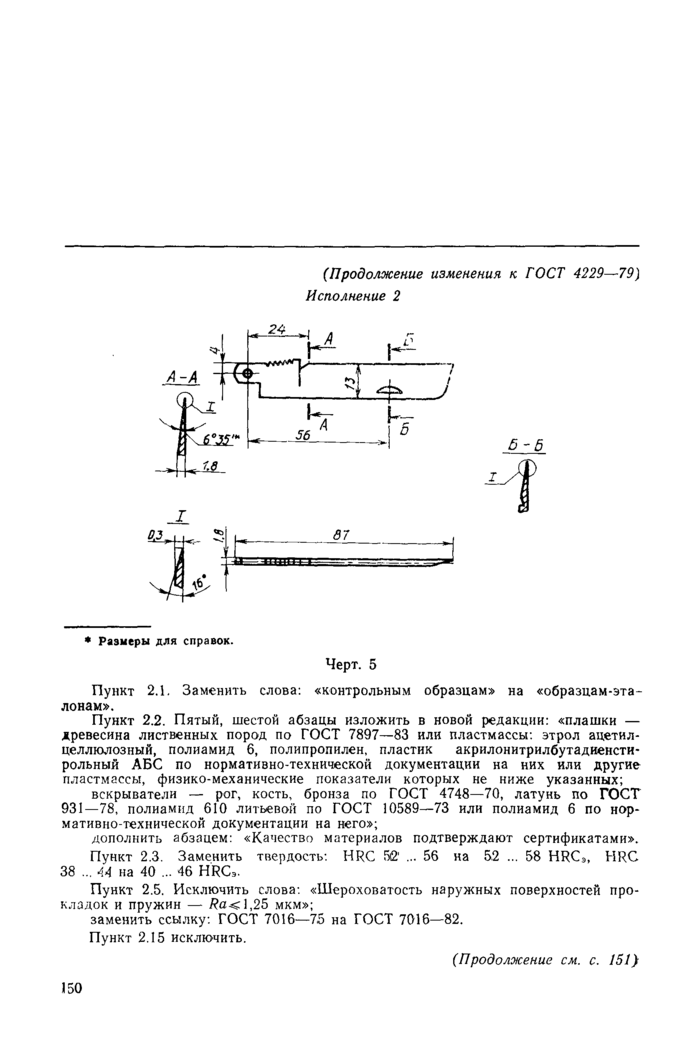

Размеры для справок.

Черт. 5

Пункт 2.1. Заменить слова: «контрольным образцам» на «образцам-эталонам».

Пункт 2.2. Пятый, шестой абзацы изложить в новой редакции: «плашки — древесина лиственных пород по ГОСТ 7897-83 или пластмассы: этрол ацетил-целлюлозный, полиамид 6, полипропилен, пластик акрилонитрилбутадкенсти-рольный АБС по нормативно-технической документации на них или другие пластмассы, физико-механические показатели которых не ниже указанных;

вскрыватели — рог, кость, бронза по ГОСТ 4748-70, латунь по ГОСТ 931-78, полиамид 610 литьевой по ГОСТ 10589-73 или полиамид 6 по нормативно-технической документации на него»;

дополнить абзацем: «Качество материалов подтверждают сертификатами». Пункт 2.3. Заменить твердость: HRC 5£ ... 56 иа 52 ... 58 HRC», HRC 38 ... 44 на 40 ... 46 HRC,.

Пункт 2.5. Исключить слова: «Шероховатость наружных поверхностей прокладок и пружин — /?а< 1,25 мкм»;

заменить ссылку: ГОСТ 7016-75 на ГОСТ 7016-82.

Пункт 2.15 исключить.

(Продолжение см. с. 151)
