Группа Е52

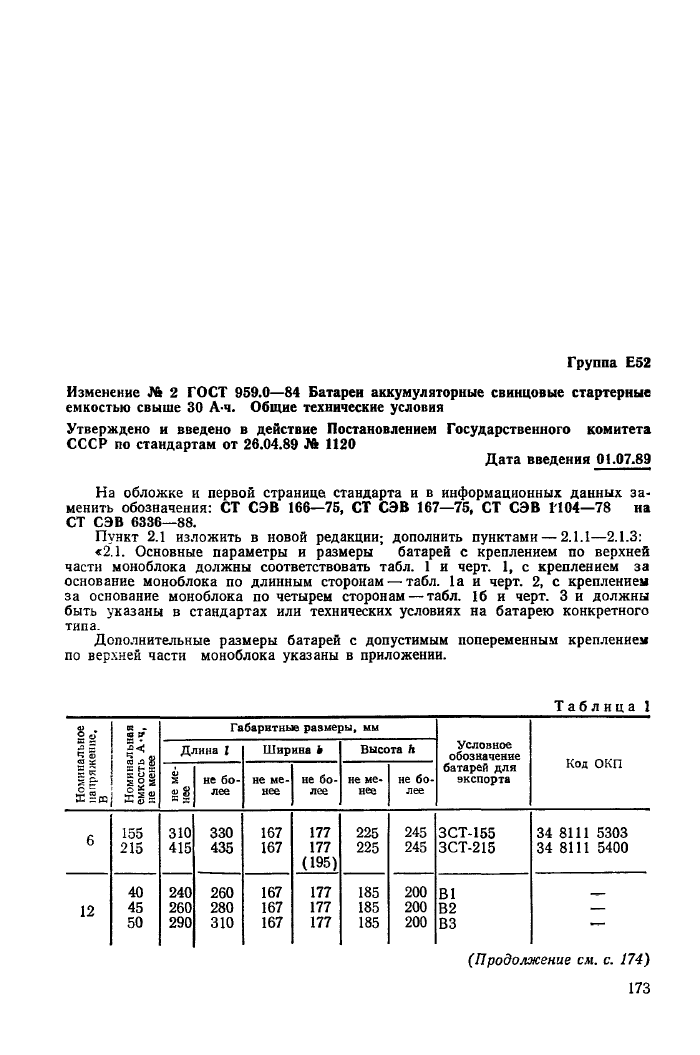

Изменение № 2 ГОСТ 959.0-84 Батареи аккумуляторные свинцовые стартерные емкостью свыше 30 А-ч. Общие технические условия

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 20.04.89 № 1120

Дата введения 01.07.89

На обложке и первой странице стандарта и в информационных данных за* менить обозначения: СТ СЭВ 166—75, СТ СЭВ 167—75, СТ СЭВ Г104—78    на

СТ СЭВ 6336—88.

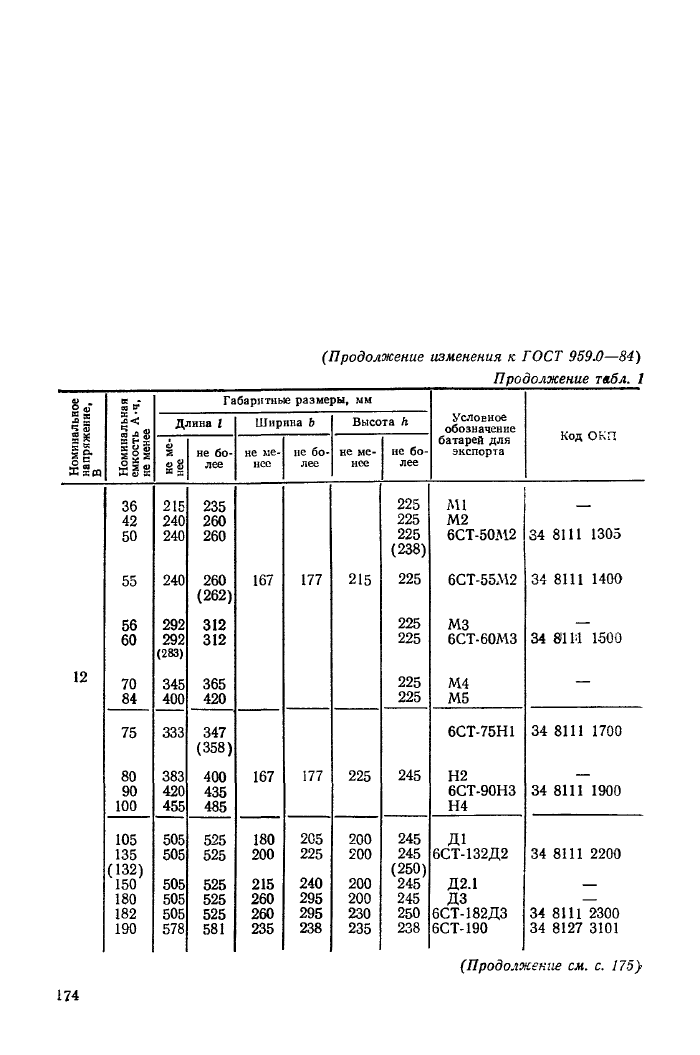

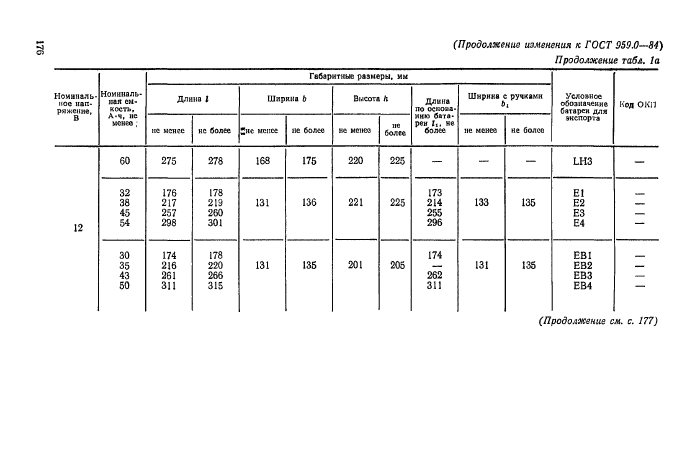

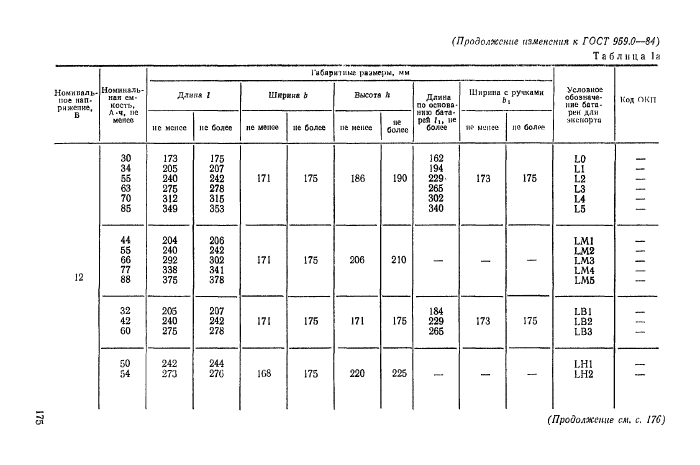

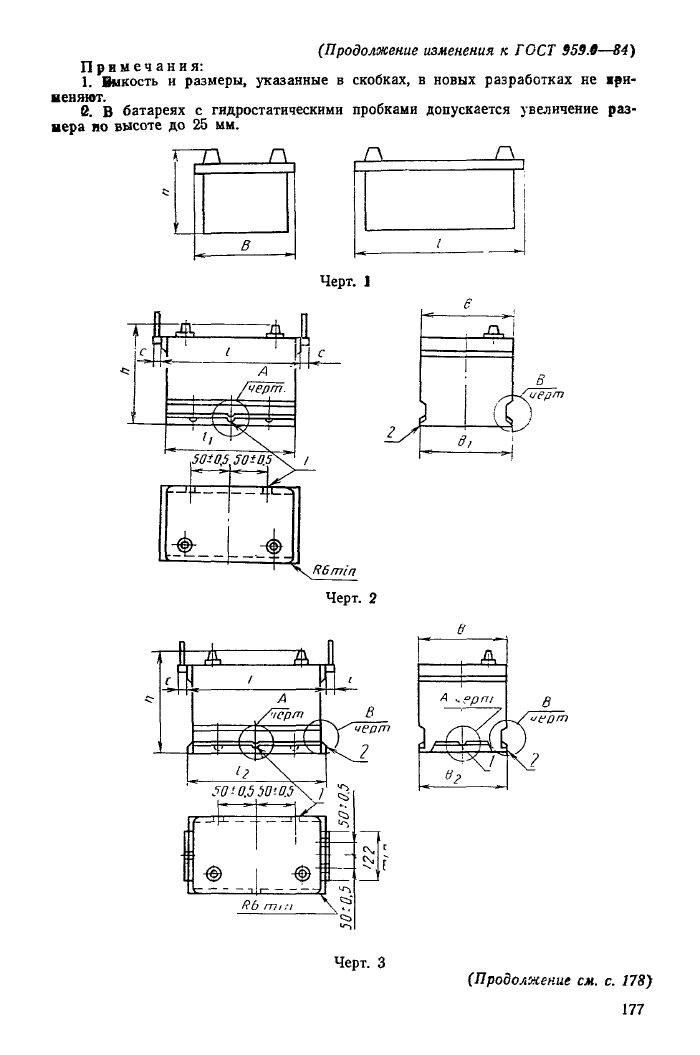

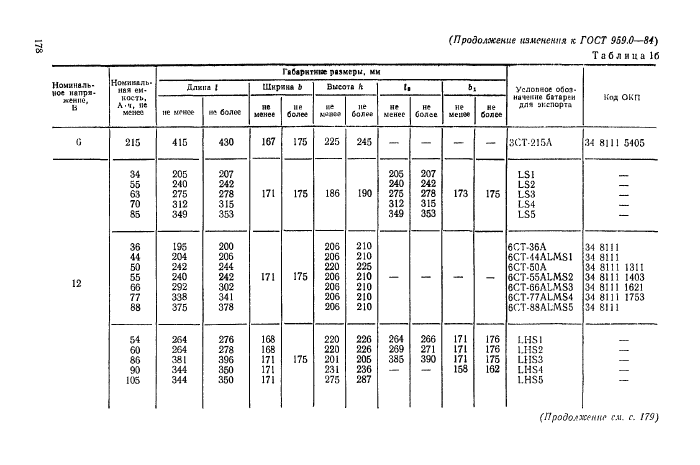

Пункт 2.1 изложить в новой редакции; дополнить пунктами — 2.1.1—2.1.3: «2.1. Основные параметры и размеры батарей с креплением по верхней части моноблока должны соответствовать табл. 1 и черт. 1, с креплением за основание моноблока по длинным сторонам — табл. 1а и черт. 2, с креплением за основание моноблока по четырем сторонам — табл. 16 и черт. 3 и должны быть указаны в стандартах или технических условиях на батарею конкретного типа.

Дополнительные размеры батарей с допустимым попеременным креплением по верхней части моноблока указаны в приложении.

a

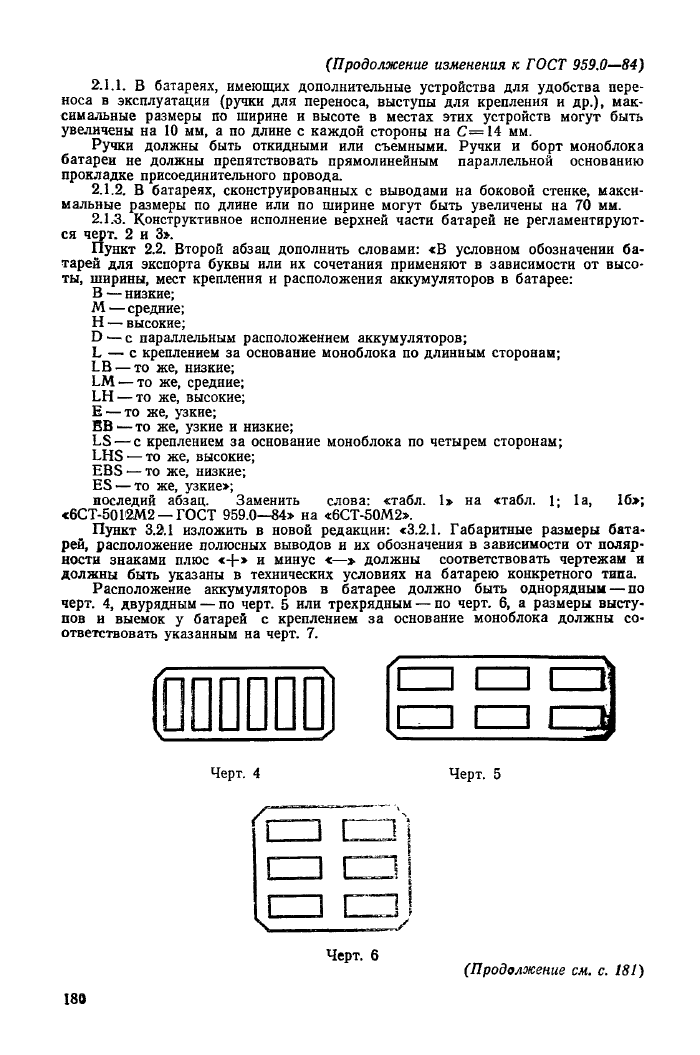

(Продолжение изменения к ГОСТ 959.0-84)

2.1.1.    В батареях, имеющих дополнительные устройства для удобства переноса в эксплуатации (ручки для переноса, выступы для крепления и др.), максимальные размеры по ширине и высоте в местах этих устройств могут быть увеличены на 10 мм, а по длине с каждой стороны на С=14 мм.

Ручки должны быть откидными или съемными. Ручки и борт моноблока батареи не должны препятствовать прямолинейным параллельной основанию прокладке присоединительного провода.

2.1.2.    В батареях, сконструированных с выводами на боковой стенке, максимальные размеры по длине или по ширине могут быть увеличены на 70 мм.

2.1.3.    Конструктивное исполнение верхней части батарей не регламентируются черт. 2 и 3».

Пункт 2.2. Второй абзац дополнить словами: «В условном обозначении батарей для экспорта буквы или их сочетания применяют в зависимости от высоты, ширины, мест крепления и расположения аккумуляторов в батарее:

В — низкие;

М —средние;

Н — высокие;

D^c параллельным расположением аккумуляторов;

L — с креплением за основание моноблока по длинным сторонам;

LB — то же, низкие;

LM — то же, средние;

LH — то же, высокие;

Е — то же, узкие;

ВВ—то же, узкие и низкие;

LS — с креплением за основание моноблока по четырем сторонам;

LHS — то же, высокие;

EBS — то же, низкие;

ES — то же, узкие»;

последий абзац. Заменить слова: «табл. 1» на «табл. 1; 1а,    16»;

«6СТ-5012М2 —ГОСТ 959.0-34» на «6СТ-50М2».

Пункт 3.2.1 изложить в новой редакции: «3.2.1. Габаритные размеры батарей, расположение полюсных выводов и их обозначения в зависимости от полярности знаками плюс «+» и минус «—» должны соответствовать чертежам и должны быть указаны в технических условиях на батарею конкретного типа.

Расположение аккумуляторов в батарее должно быть однорядным — по черт. 4, двурядным — по черт. 5 или трехрядным — по черт. 6, а размеры выступов и выемок у батарей с креплением за основание моноблока должны соответствовать указанным на черт. 7.

Черт. 4    Черт.    5

/-- \

CZ3 пп

[=□ CZ!

C=1 ПЗ

Ч , —у

(Продолжение см. с. 181)

180

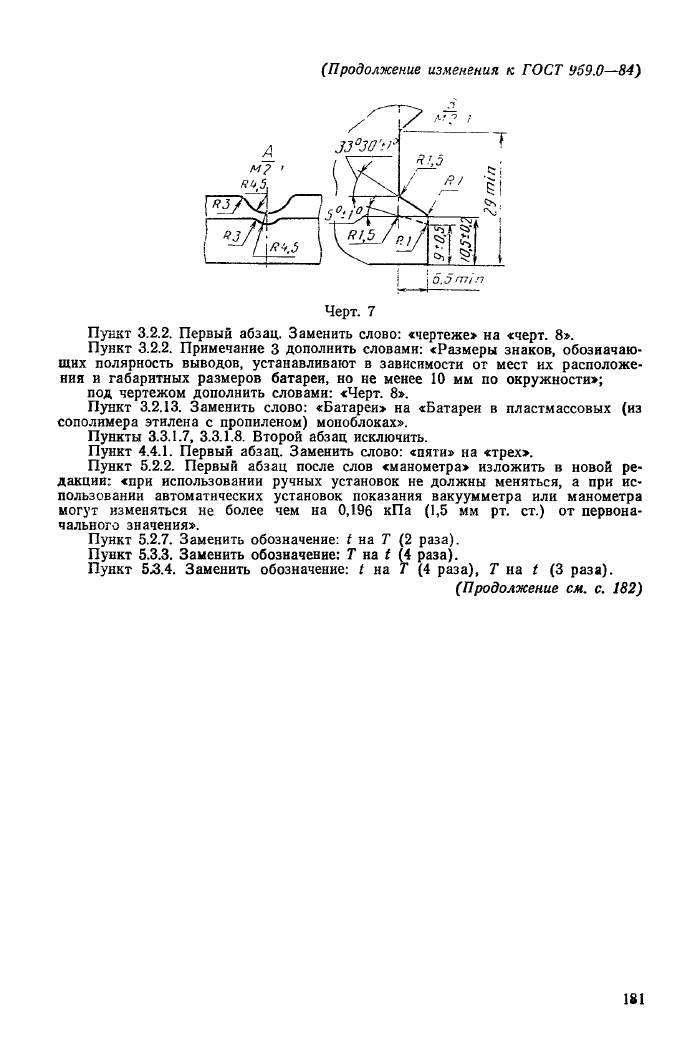

(Продолжение изменения к ГОСТ 959.0—84)

Черт. 7

Пункт 3.2.2. Первый абзац. Заменить слово: «чертеже» на «черт. 8».

Пункт 3.2.2. Примечание 3 дополнить словами: «Размеры знаков, обозначающих полярность выводов, устанавливают в зависимости от мест их расположения и габаритных размеров батареи, но не менее 10 мм по окружности»;

под чертежом дополнить словами: «Черт. 8».

Пункт 3.2.13. Заменить слово: «Батареи» на «Батареи в пластмассовых (из сополимера этилена с пропиленом) моноблоках».

Пункты 3.3.1.7, 3.3.1.8. Второй абзац исключить.

Пункт 4.4.1. Первый абзац. Заменить слово: «пяти» на «трех».

Пункт 5.2.2. Первый абзац после слов «манометра» изложить в новой редакции: «при использовании ручных установок не должны меняться, а при использовании автоматических установок показания вакуумметра или манометра могут изменяться не более чем на 0,196 кПа (1,5 мм рт. ст.) от первоначального значения».

Пункт 5.2.7. Заменить обозначение: t на Т (2 раза).

Пункт 5.3.3. Заменить обозначение: Т на / (4 раза).

Пункт 5-3.4. Заменить обозначение: t на Т (4 раза), Т на t (3 раза).

(Продолжение см. с. 182)

181

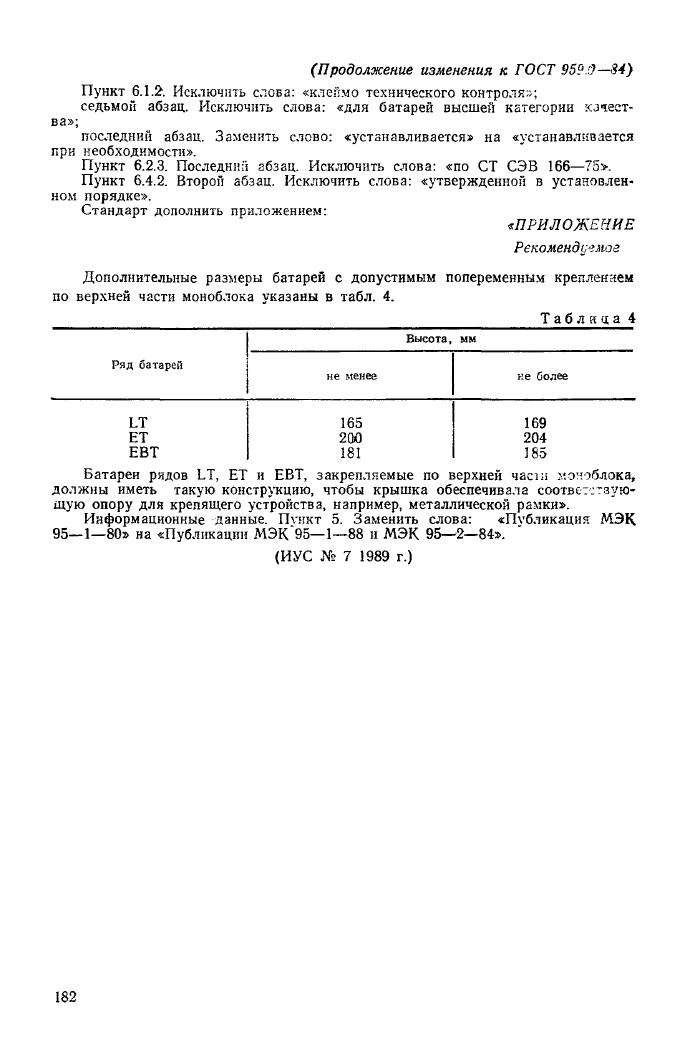

(Продолжение изменения к ГОСТ 959.0—84)

Пункт 6.1.2. Исключить слова: «клеймо технического контроля-;

седьмой абзац. Исключить слова: «для батарей высшей категории качества»;

последний абзац. Заменить слово: «устанавливается» на «устанавливается при необходимости».

Пункт 6.2.3. Последний абзац. Исключить слова: «по СТ СЭВ 166—75».

Пункт 6.4.2. Второй абзац. Исключить слова: «утвержденной в установленном порядке».

Стандарт дополнить приложением:

tПРИЛОЖЕНИЕ Рекомендуемое

Дополнительные размеры батарей с допустимым попеременным креплением по верхней части моноблока указаны в табл. 4.

Батареи рядов LT, ЕТ и ЕВТ, закрепляемые по верхней част моноблока, должны иметь такую конструкцию, чтобы крышка обеспечивала соотвст гзую-щую опору для крепящего устройства, например, металлической рамки».

Информационные данные. Пункт 5. Заменить слова:    «Публикация    МЭК

95—1—80» на «Публикации МЭК 95—1—88 и МЭК 95—2—84».

(ИУС № 7 1989 г.)
