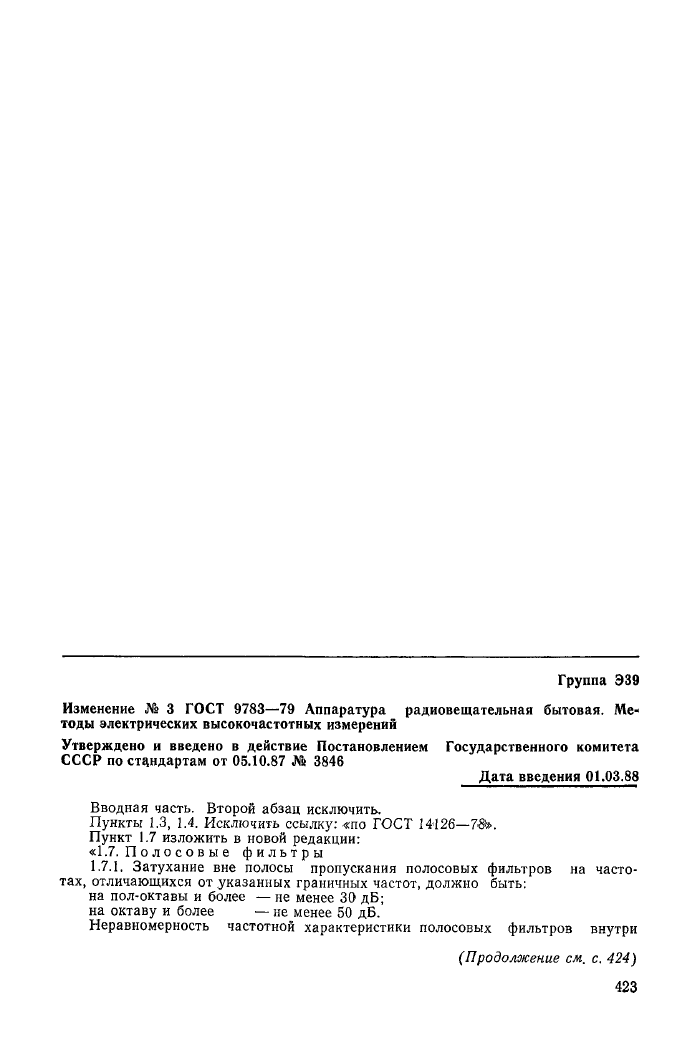

Группа Э39
Изменение № 3 ГОСТ 9783-79 Аппаратура радиовещательная бытовая. Методы электрических высокочастотных измерений
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 05.10.87 № 3846
Дата введения 01.03.88
Вводная часть. Второй абзац исключить.
Пункты 1.3, 1.4. Исключить ссылку: «по ГОСТ 14126—7&>.
Пункт 1.7 изложить в новой редакции:
«1.7. Полосовые фильтры
1.7.1. Затухание вне полосы пропускания полосовых фильтров на частотах, отличающихся от указанных граничных частот, должно быть: на пол-октавы и более — не менее 30 дБ; на октаву и более — не менее 50 дБ.
Неравномерность частотной характеристики полосовых фильтров внутри
(Продолжение см. с. 424) 423

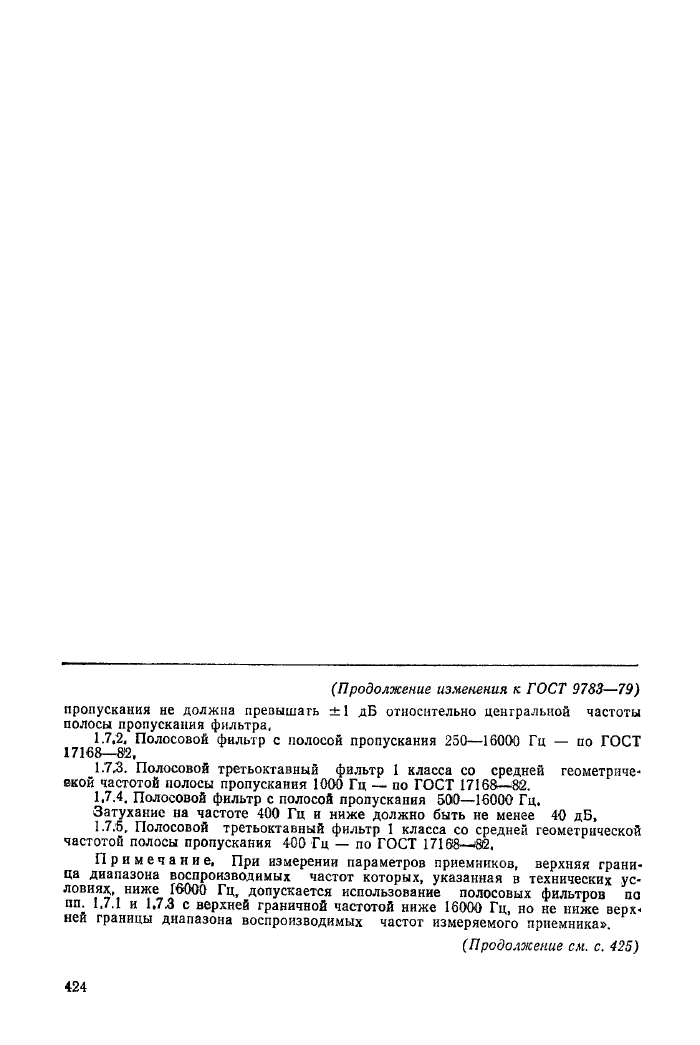

(Продолжение изменения к ГОСТ 9783—79)
пропускания не должна превышать ±1 дБ относительно центральной частоты полосы пропускания фильтра.
17.2. Полосовой фильтр с полосой пропускания 250—16000 Гц — но ГОСТ 17168-82,
1.7.3. Полосовой третьоктавный фильтр 1 класса со средней геометрической частотой полосы пропускания 1000 Гц — по ГОСТ 17165-82.
1.7.4. Полосовой фильтр с полосой пропускания 500—16000 Гц,
Затухание на частоте 400 Гц и ниже должно быть не менее 40 дБ,
17.5. Полосовой третьоктавный фильтр 1 класса со средней геометрической
частотой полосы пропускания 400 Гц — по ГОСТ 17168-82.
Примечание, При измерении параметров приемников, верхняя граница диапазона воспроизводимых частот которых, указанная в технических условиях, ниже 16000 Гц, допускается использование полосовых фильтров по пп. 1.7.1 и 1.73 с верхней граничной частотой ниже 16000 Гц, но не ниже верхней границы диапазона воспроизводимых частот измеряемого приемника».
(Продолжение см. с. 425)
424

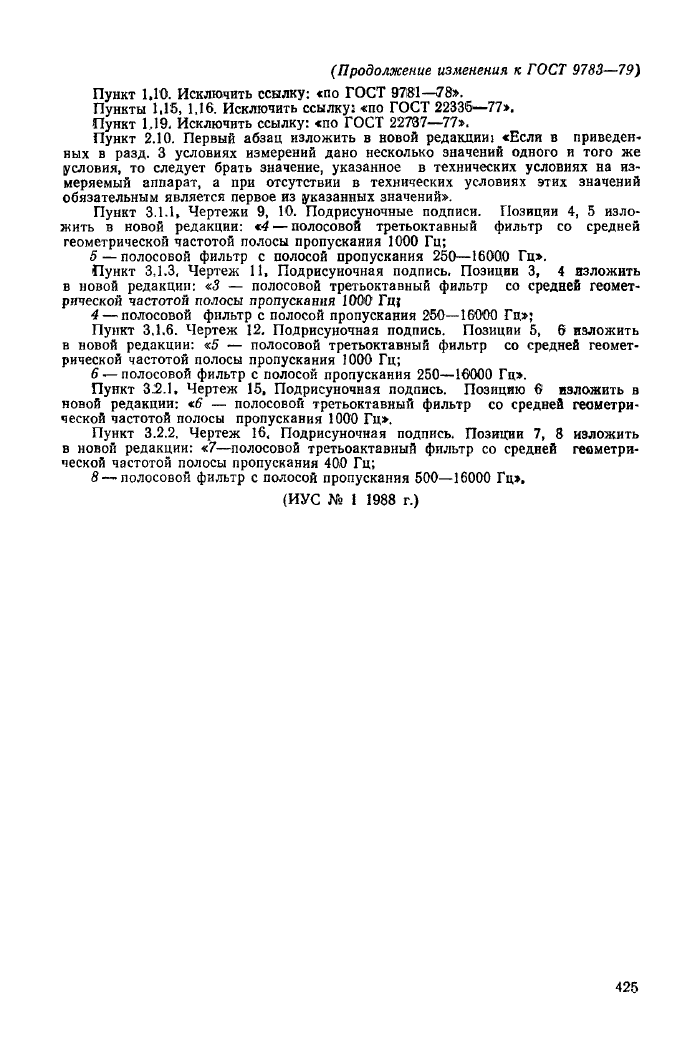

(Продолжение изменения к ГОСТ 9783-79)
Пункт 1,10. Исключить ссылку: «по ГОСТ 9781-78».
Пункты 1,15, 1,16. Исключить ссылку: «по ГОСТ 22335-77».
Пункт 1,19. Исключить ссылку: «по ГОСТ 22737-77».
Пункт 2.10. Первый абзац изложить в новой редакции: «Если в приведенных в разд. 3 условиях измерений дано несколько значений одного и того же условия, то следует брать значение, указанное в технических условиях на измеряемый аппарат, а при отсутствии в технических условиях этих значений обязательным является первое из указанных значений».
Пункт 3.1.1, Чертежи 9, 10. Подрисуночные подписи. Позиции 4, 5 изложить в новой редакции: «4 — полосовой третьоктавный фильтр со средней геометрической частотой полосы пропускания 1000 Гц;
5 —полосовой фильтр с полосой пропускания 250—16000 Гц».
Пункт 3,1.3, Чертеж 11, Подрисуночная подпись. Позиции 3, 4 изложить
в новой редакции: «3 — полосовой третьоктавный фильтр со средней геометрической частотой полосы пропускания 1000 Гщ
4 — полосовой фильтр с полосой пропускания 250—16000 Гц»;
Пункт 3.1.6. Чертеж 12. Подрисуночная подпись. Позиции 5, 6 изложить в новой редакции: «5 — полосовой третьоктавный фильтр со средней геометрической частотой полосы пропускания 1000 Гц;
6 — полосовой фильтр с полосой пропускания 250—16000 Гц».
Пункт 3.2.1, Чертеж 15, Подрисуночная подпись. Позицию 6 изложить в новой редакции: «б — полосовой третьоктавный фильтр со средней геометрической частотой полосы пропускания 1000 Гц».
Пункт 3.2.2. Чертеж 16, Подрисуночная подпись. Позиции 7, 8 изложить в новой редакции: «7—полосовой третьоактавный фильтр со средней геометрической частотой полосы пропускания 400 Гц;
8 — полосовой фильтр с полосой пропускания 500—16000 Гц»,
(ИУС № 1 1988 г.)
425
