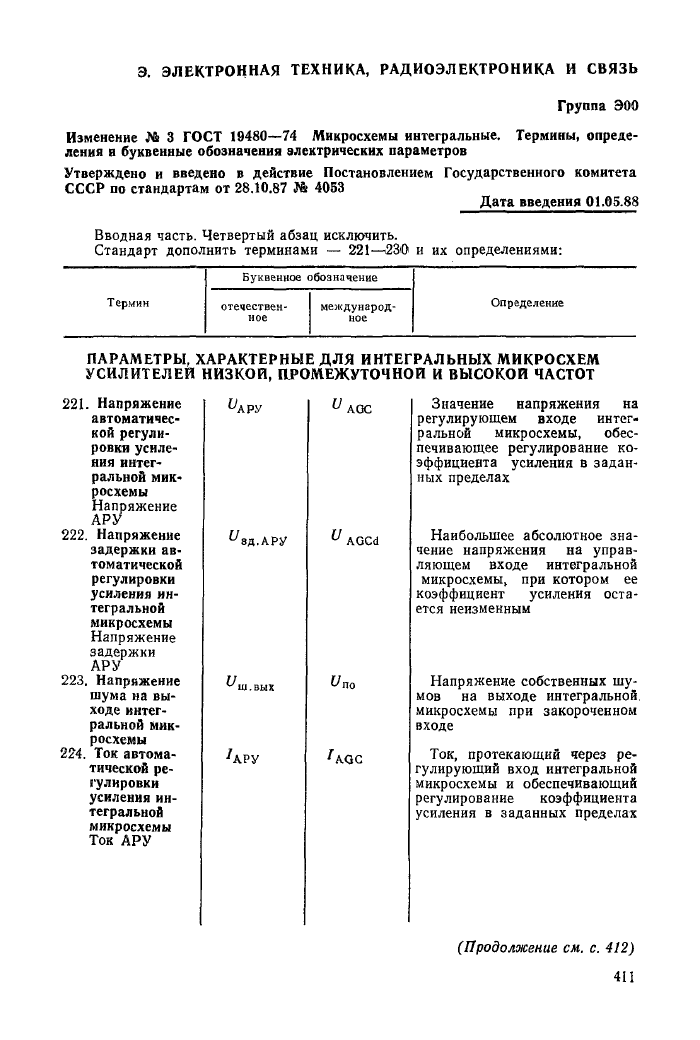

Изменение № 3 ГОСТ 19480-74 Микросхемы интегральные. Термины, определения я буквенные обозначения электрических параметров
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 28.10.87 № 4053
Дата введения 01.05.88
|
Вводная часть. Четвертый абзац исключить.
Стандарт дополнить терминами — 221—230 и их определениями: |
|
|
Буквенное обозначение |
|
|
Термин |
отечествен- |
международ- |
Определение |
|
|
н ое |
ное |
|
|
ПАРАМЕТРЫ, ХАРАКТЕРНЫЕ ДЛЯ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ УСИЛИТЕЛЕЙ НИЗКОЙ, ПРОМЕЖУТОЧНОЙ И ВЫСОКОЙ ЧАСТОТ
|
221. Напряжение автоматической регулировки усиления интегральной микросхемы Напряжение АРУ |
^АРУ |
U А ОС |
Значение напряжения на регулирующем входе интегральной микросхемы, обеспечивающее регулирование коэффициента усиления в заданных пределах |
|
222. Напряжение задержки автоматической регулировки усиления интегральной микросхемы Напряжение задержки АРУ |
^вд.АРУ |
U AGCd |
Наибольшее абсолютное значение напряжения на управляющем входе интегральной микросхемы, при котором ее коэффициент усиления остается неизменным |
|
223. Напряжение шума на выходе интегральной микросхемы |
^ш.эых |
U по |
Напряжение собственных шумов на выходе интегральной микросхемы при закороченном входе |
|
224. Ток автоматической регулировки усиления интегральной микросхемы Ток АРУ |
7АРУ |
^АОС |
Ток, протекающий через регулирующий вход интегральной микросхемы и обеспечивающий регулирование коэффициента усиления в заданных пределах |
(Продолжение см. с. 412) 411
|

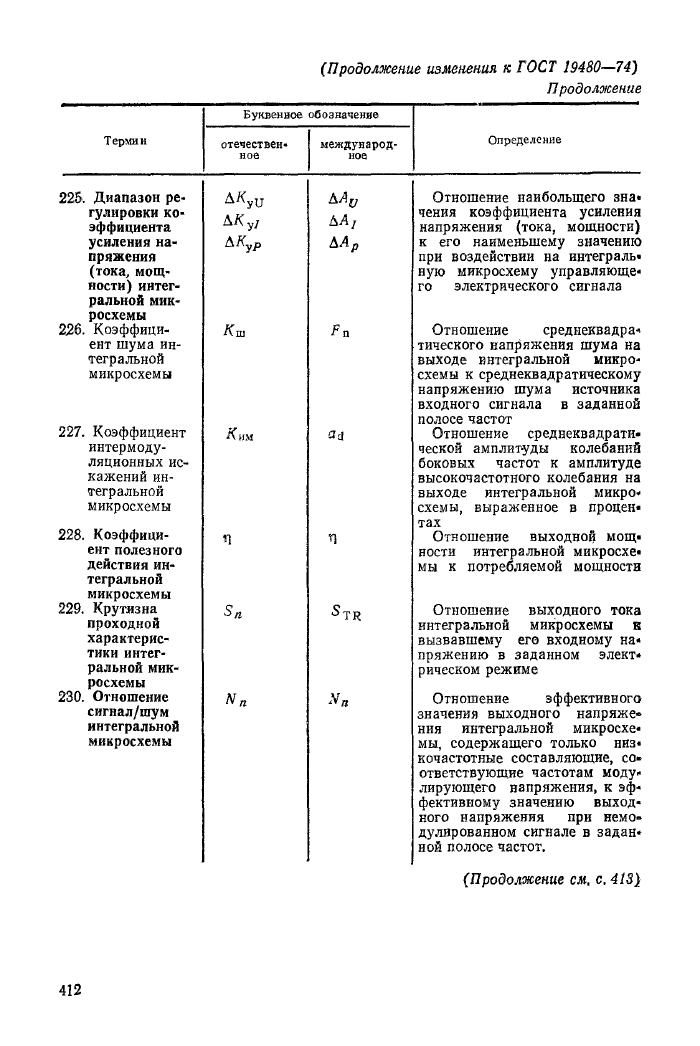

(Продолжение изменения к ГОСТ 19480-74)
Продолжение |
|
|
Буквенное обозначение |
|
|
Термин |
отечествен- |
международ- |
Определение |
|
|
ное |
ное |
|
|
225. Диапазон ре- |
дкуи
Д/С у/ |
|
Отношение наибольшего зна» |
|
гулировкн ко- |
Д A j |
чения коэффициента усиления |
|
эффициента |
напряжения (тока, мощности) |
|
усиления на- |
Д/Сур |
ДЛ р |
к его наименьшему значению |
|
пряжения |
|
при воздействии на интеграль» |
|
(тока, мощ- |
|
|
ную микросхему управляющее |
|
ности) интегральной мик- |
|
|
го электрического сигнала |
|
росхемы |
|
|
Отношение среднеквадра- |
|
226. Коэффици- |
К Ш |
F п |
|
ент шума ин- |
|
|
тнческого напряжения шума на |
|
тегральной |
|
|
выходе интегральной микро- |
|
микросхемы |
|
|
схемы к среднеквадратическому |
|
|
|
|
напряжению шума источника входного сигнала в заданной |
|
|
|
|
полосе частот |
|
227. Коэффициент |
/Сим |
ad |
Отношение среднеквадратн- |
|
интермоду- |
|
|
ческой амплитуды колебаний |
|
ляционных ис- |
|
|
боковых частот к амплитуде |
|
кажений ин- |
|
|
высокочастотного колебания на |
|
тегральной |
|
|
выходе интегральной микро- |
|
микросхемы |
|
|
схемы, выраженное в процен» тах |
|
228. Коэффици- |
Л |
Л |
Отношение выходной мощ» |
|
ент полезного |
|
|
ности интегральной микросхе» |
|
действия интегральной микросхемы |
|
|
мы к потребляемой мощности |
|
229. Крутизна |
S* |
S?R |
Отношение выходного тока |
|
проходной |
|
интегральной микросхемы к |
|
характерис- |
|
|
вызвавшему его входному на» |
|
тики интег- |
|
|
пряжению в заданном элект* |
|
ральной микросхемы |
|
|
рическом режиме |
|
230. Отношение |
Nn |
|
Отношение эффективного |
|
сигнал/шум |
|
значения выходного напряже- |
|
интегральной |
|
|
ния интегральной микросхе» |
|
микросхемы |
|
|
мы, содержащего только низкочастотные составляющие, со» |
|
|
|
|
ответствующие частотам модулирующего напряжения, к эффективному значению выход- |
|
|
|
|
ного напряжения при смодулированном сигнале в заданной полосе частот. |
|
|
(Продолжение см. с. 413} |
ральной микросхемы 225

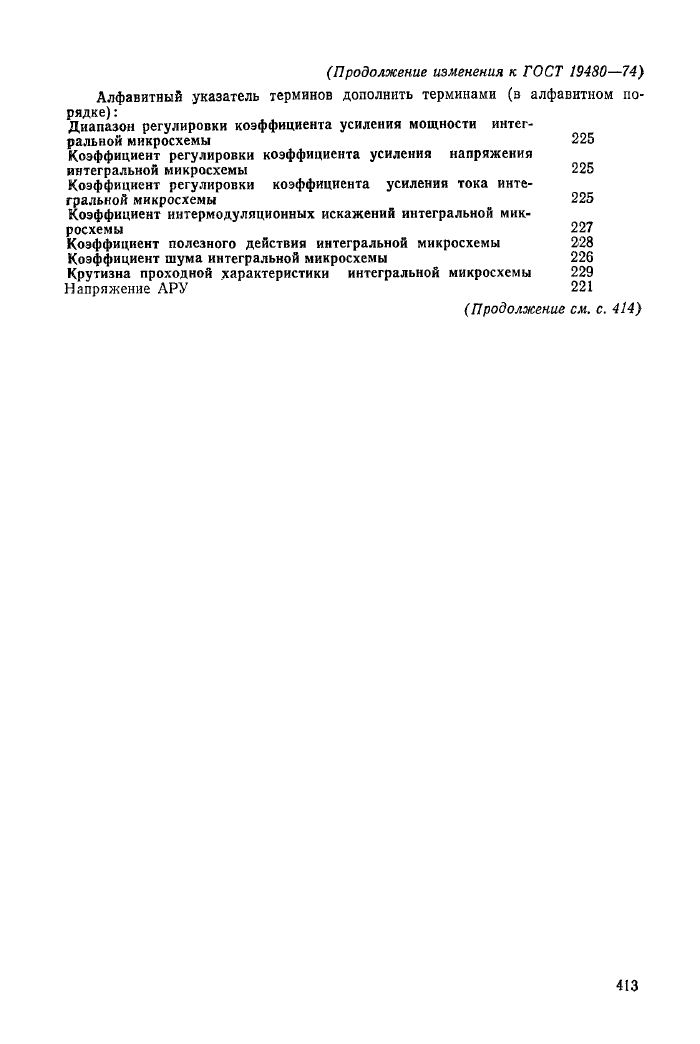

(Продолжение изменения к ГОСТ 19480-74)
Алфавитный указатель терминов дополнить терминами (в алфавитном порядке) :
Диапазон регулировки коэффициента усиления мощности интег
Коэффициент регулировки коэффициента усиления напряжения интегральной микросхемы 225
Коэффициент регулировки коэффициента усиления тока интегральной микросхемы 225
Коэффициент интермодуляционных искажений интегральной микросхемы 227
Коэффициент полезного действия интегральной микросхемы 228
Коэффициент шума интегральной микросхемы 226
Крутизна проходной характеристики интегральной микросхемы 229
Напряжение ЛРУ 221
(Продолжение см. с. 414)
413
|

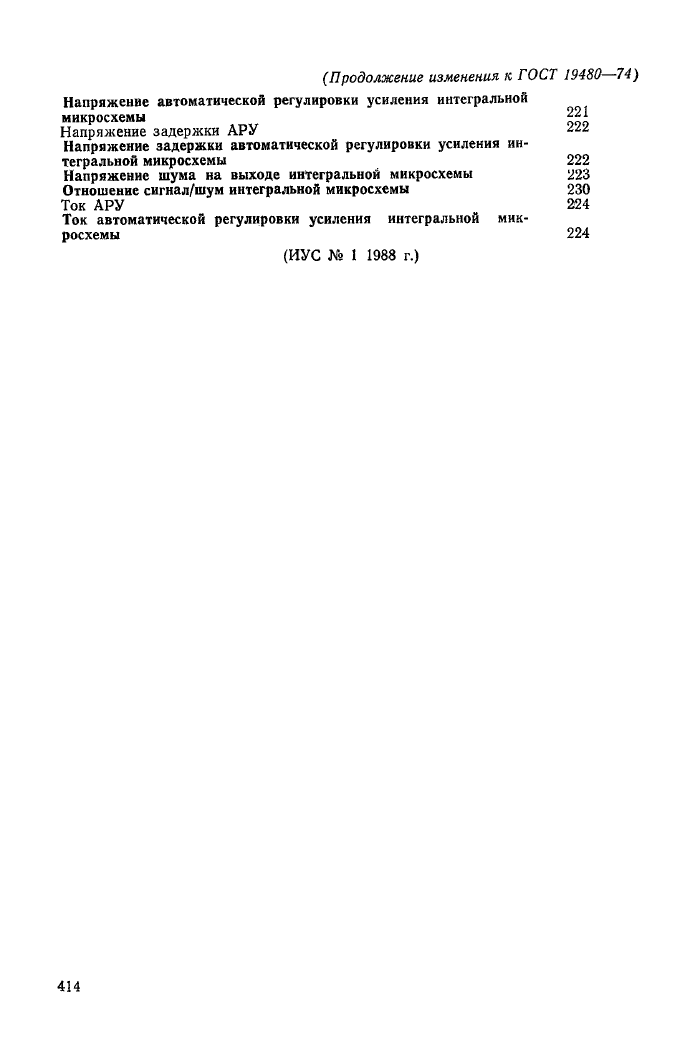

(Продолжение изменения к ГОСТ 19480—74) Напряжение автоматической регулировки усиления интегральной |
|
микросхемы
Напряжение задержки АРУ
Напряжение задержки автоматической регулировки усиления ин |
221
222 |
|
тегральной микросхемы
Напряжение шума на выходе интегральной микросхемы Отношение сигнал/шум интегральной микросхемы
Ток АРУ
Ток автоматической регулировки усиления интегральной мик |
222
223 230
224 |
|
росхемы
(ИУС К* 1 1988 г.) |
224 |
|
