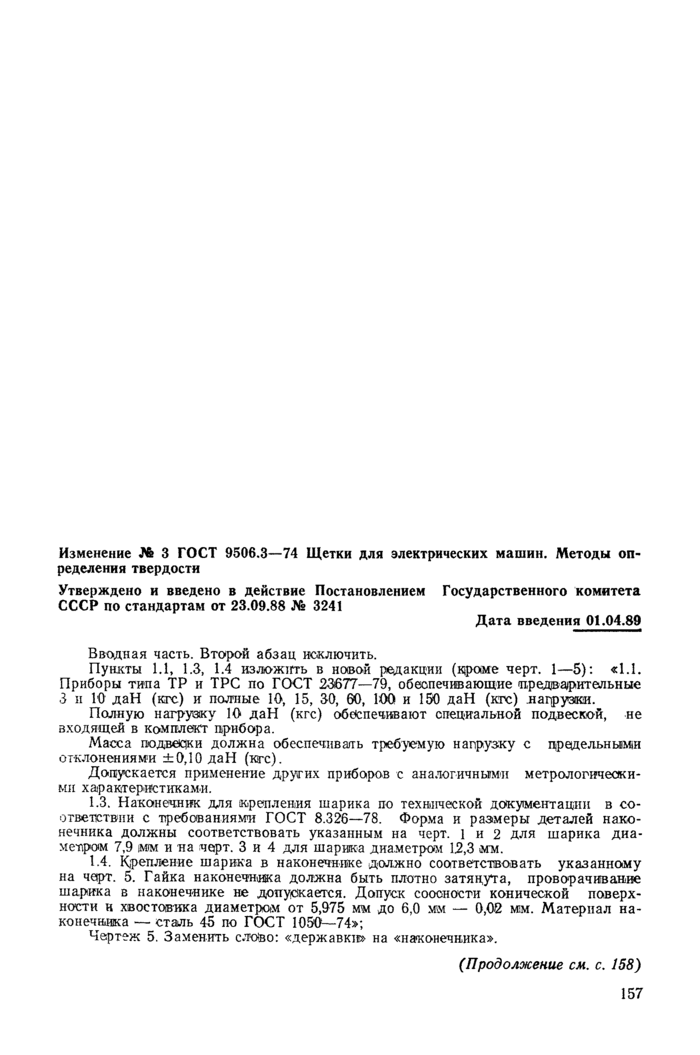

Изменение № 3 ГОСТ 9506.3-74 Щетки для электрических машин. Методы определения твердости
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 23.09.88 № 3241
Дата введения 01.04.89
Вводная часть. Второй абзац исключить.
Пункты 1.1, 1.3, 1.4 изложить в новой редакции (кроме черт. 1—5): «1.1.
Приборы типа ТР и ТРС по ГОСТ 23677-79, обеспечивающие 'предварительные 3 и 10 даН (кгс) и полные 10, 15, 30, 60, 100 и 150 даН (кгс) нагрузки.
Полную нагрузку 10 даН (кгс) обеспечивают специальной подвеской, не входящей в комплект прибора.
Масса подвески должна обеспечивать требуемую нагрузку с предельными отклонениями ±0,10 даН (кгс).
Допускается применение других приборов с аналогичными метрологическими характеристиками.
1.3. Наконечник для крепления шарика по технической документации в соответствии с требованиям1}! ГОСТ 8.326-78. Форма и размеры деталей наконечника должны соответствовать указанным на черт. 1 и 2 для шарика диаметром 7,9 мм и на черт. 3 и 4 для шарика диаметром 12,3 агм.
1.4. Крепление шарика в наконечнике должно соответствовать указанному на черт. 5. Гайка наконечника должна быть плотно затяцута, проворачивание шарика в наконечнике не допускается. Допуск соосности конической поверхности н хвостовика диаметром от 5,975 мм до 6,0 мм — 0,02 м:м. Материал наконечника — сталь 45 по ГОСТ 1050-74»;
Чертеж 5. Заменить слово: «державки» на «наконечника».
(Продолжение см. с. 158) 157
(Продолжение изменения к ГОСТ '9506.3—74)

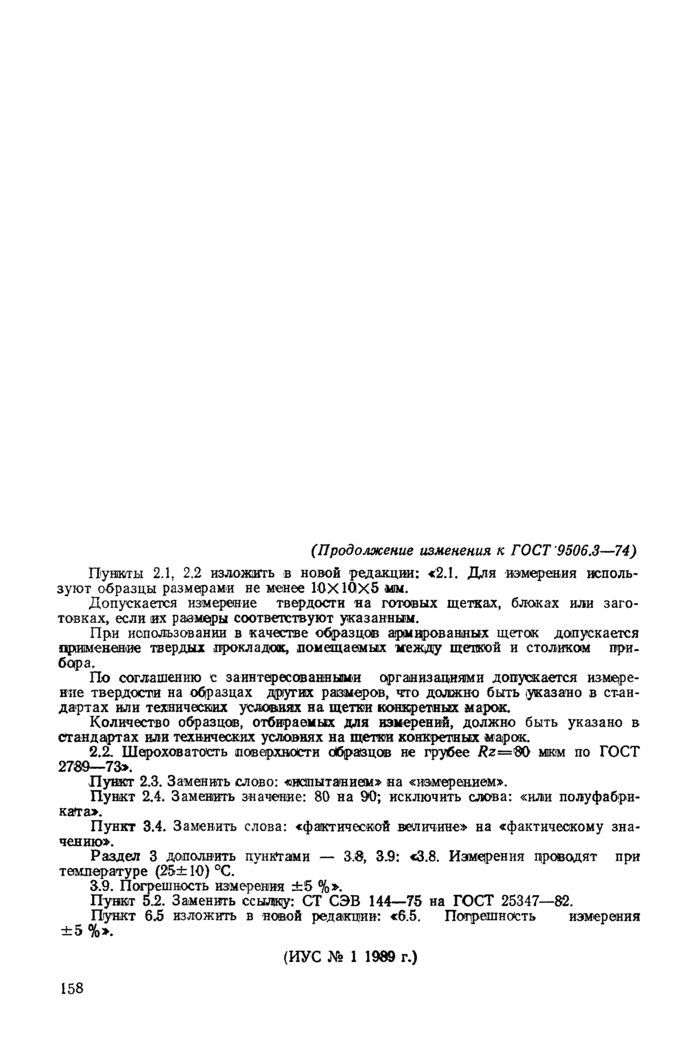

Пункты 2.1, 2.2 изложить в новой редакции: «2.1. Для измерения используют образцы размерами не менее 10Х10X5 мм.
Допускается измерение твердости на готовых щетках, блоках или заготовках, если их размеры соответствуют указанным.
При использовании в качестве образцов армированных щеток допускается применение твердых прокладок, помещаемых между щеткой и столиком прибора.
По соглашению с заинтересованными организациями допускается измерение твердости на образцах других размеров, что должно быть указано в стандартах или технических условиях на щетки конкретных марок.
Количество образцов, отбираемых для измерений, должно быть указано в стандартах или технических условиях на щетки конкретных марок.
2.2. Шероховатость поверхности образцов не грубее Rz—90 мхм по ГОСТ 2789-73».
Пункт 2.3. Заменить слово: «испытанием» на «измерением».
Пункт 2.4. Заменить значение: 80 на 90; исключить слова: «или полуфабриката».
Пункт 3.4. Заменить слова: «фактической величине» на «фактическому значению».
Раздел 3 дополнить пунктами — 3.8, 3.9: «3.8. Измерения проводят при температуре (25± 10) °С.
3.9. Погоешность измерения ±5 %».
Пункт 5.2. Заменить ссылку: СТ СЭВ 144—75 на ГОСТ 25347-82.
Пункт 6.5 изложить в новой редакции: «6.5. Погрешность измерения ±5 %».
