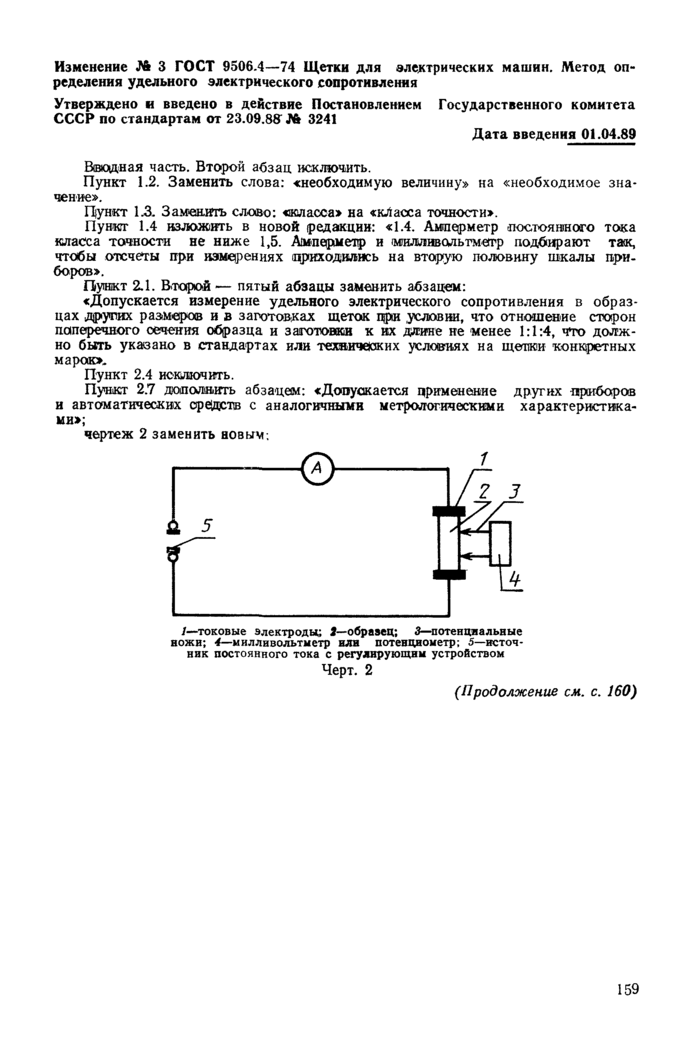

Изменение № 3 ГОСТ 9506.4-74 Щетки для электрических машин. Метод определения удельного электрического сопротивления
Утверждено н введено в действие Постановлением Государственного комитета СССР по стандартам от 23.09.8# /й 3241
Дата введения 01.04.89
Вводная часть. Второй абзац исключить.
Пункт 1.2. Заменить слова: «необходимую величину» на «необходимое значение».
Пункт 1Л. Заменять слово: «класса» на «класса точности».
Пункт 1.4 изложить в новой редакции: «1.4. Амперметр постоянного тока класса точности не ниже 1,5. Амперметр и милливольтметр подбирают так, чтобы отсчеты при измерениях приходились на вторую половину шкалы приборов».
Пункт 2.1. Второй — пятый абзацы заменить абзацем:
«Допускается измерение удельного электрического сопротивления в образцах других размеров и в заготовках щеток при условии, что отношение сторон поперечного оечеиия образца и заготовки к их длине не менее 1:1:4, что должно быть указано в стандартах или технических условиях на щетки конкретных марок».
Пункт 2.4 исключить.
Пункт 2.7 дополнить абзацем: «Допускается применение других приборов и автоматических средств с аналогичными метрологическими характеристиками»;
чертеж 2 заменить новым.
0
/—токовые электроды: I—обравец; 3—потенциальные ножи; 4—милливольтметр или потенциометр; 5—источник постоянного тока с регулирующим устройством
Черт. 2
(Продолжение см. с. 160)
159 (Продолжение изменения к ГОСТ 9506.4-74)

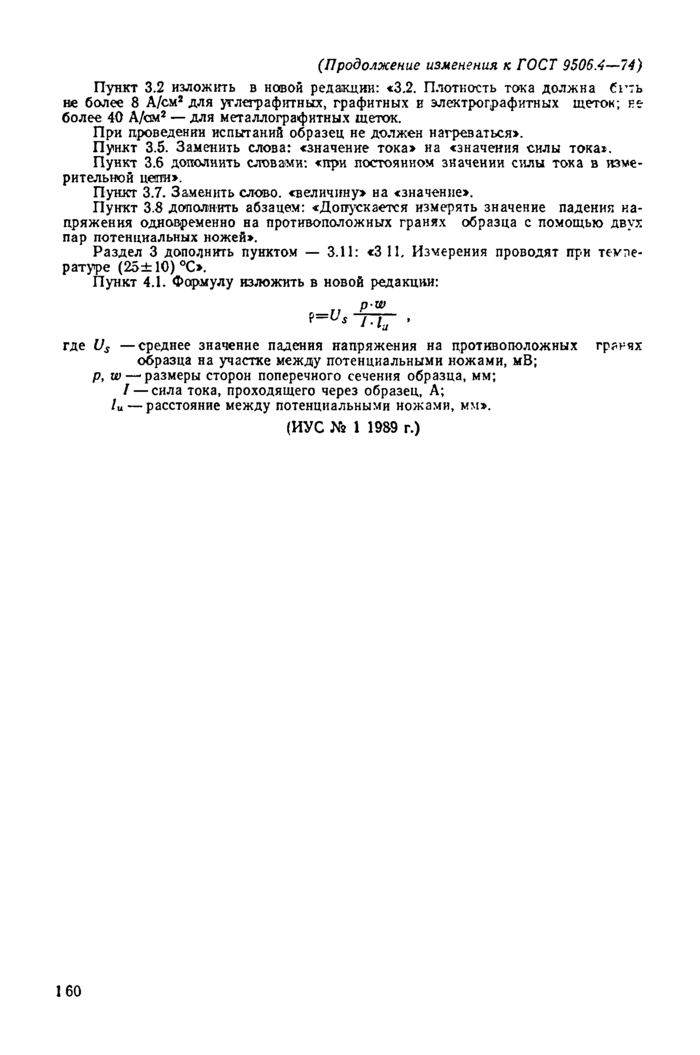

Пункт 3.2 изложить в новой редакции: «3.2. Плотность тока должна бгть не более 8 А/сма для углеграфитных, графитных в алехтрографитных щеток; ве более 40 А/ом* — для металлографитных щеток.
При проведении испытаний образец не должен нагреваться».
Пункт 3.5. Заменить слова: «значение тока» на «значения силы тока».
Пункт 3.6 дополнить словами: «при постоянном значении силы тока в изме-рительной цепи».
Пушсг 3.7. Заменить слово, «величину» на «значение».
Пункт 3.8 дополнить абзацем: «Допускается измерять значение падения напряжения одновременно на противоположных гранях образца с помощью двух пар потенциальных ножей».
Раздел 3 дополнить пунктом — 3.11: «3 11. Измерения проводят ггри температуре (25± 10) °С».
Пункт 4.1. Формулу изложить в новой редакции:
где Us —среднее значение падения напряжения на противоположных гранях образца на участке между потенциальными ножами, мВ; р, w — размеры сторон поперечного сечения образца, мм;
/ — сила тока, проходящего через образец, А;
/и — расстояние между потенциальными ножами, мм».
(ИУС N* 1 1989 г.)
