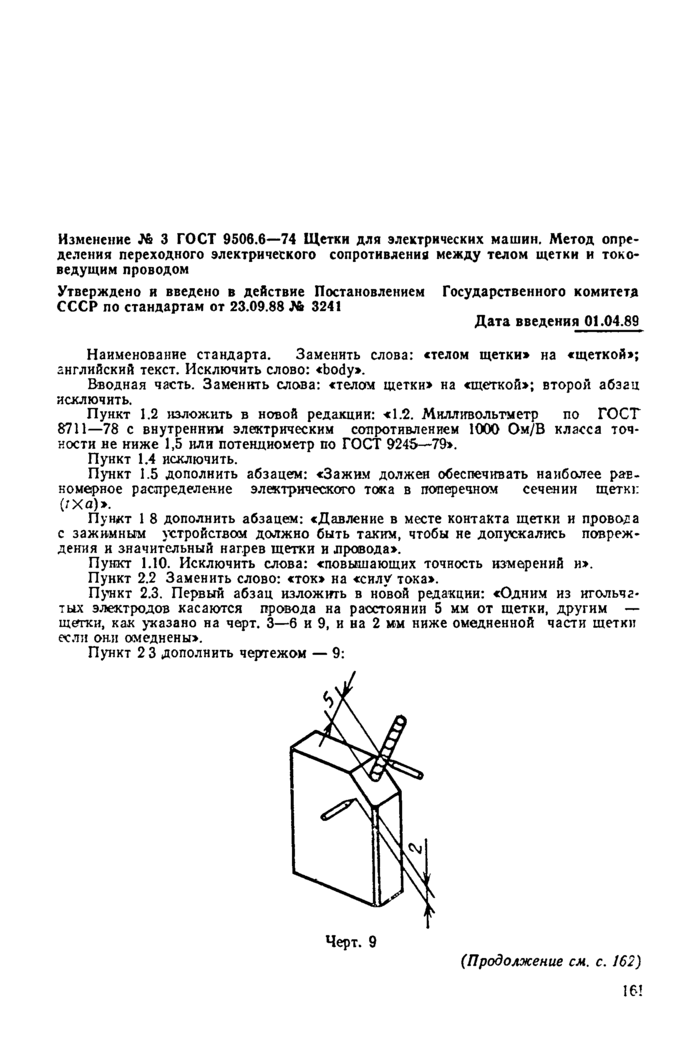

Изменение № 3 ГОСТ 9506.6-74 Щетки для электрических машин. Метод определения переходного электрического сопротивления между телом щетки и токоведущим проводом
Утверждено и введено в действие Постановлением Государственного комитетд СССР по стандартам от 23.09.88 Jfc 3241
Дата введения 01.04.89
Наименование стандарта. Заменить слова: «телом щетки» на «щеткой»; английский текст. Исключить слово: «body».
Вводная часть. Заменить слова: «телом щетки» на «щеткой»; второй абзац исключить.
Пункт 1.2 изложить в новой редакции: <1.2. Миллнвольтметр по ГОСТ 8711-78 с внутренним электрическим сопротивлением 1000 Ом/В класса точности не ниже 1,5 или потенциометр по ГОСТ 924S—79».
Пункт 1.4 исключить.
Пункт 1.5 дополнить абзацем: «Зажим должен обеспечивать наиболее равномерное распределение электрического тока в поперечном сечении щетки (/Ха)».
Пункт 1 8 дополнить абзацем: «Давление в месте контакта щетки и провода с зажимньгм \стройством должно быть таким, чтобы не допускались повреждения и значительный нагрев щетки и провода».
Пункт 1.10. Исключить слова: «повышающих точность измерений и».
Пункт 2.2 Заменить слово: «ток» на «силу тока».
Пункт 2.3. Первый абзац изложить в новой редакции: «Одним из игольчатых электродов касаются провода на расстоянии 5 мм от щетки, другим — щеггки, как указано на черт. 3—6 и 9, и на 2 мм ниже омедненной части щетки если они омеднены».
Пункт 2 3 дополнить чертежом — 9:
(Продолжение см. с. 162) 16!

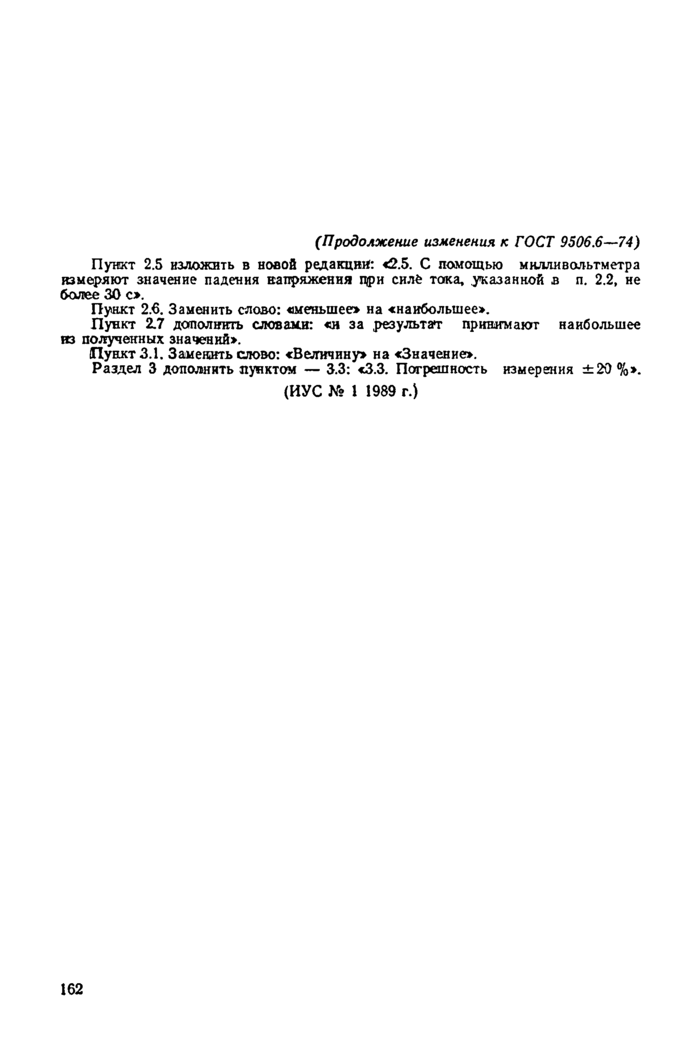

(Продолжение изменения к ГОСТ 9506.6—74)
Пункт 2.5 изложить в новой редакции: «2.5. С помощью милливольтметра измеряют значение падения напряжения при силе тока, указанной в п. 2.2, не более 30 с».
Пункт 2.6. Заменить слово: «шеныпее» на «наибольшее».
Пункт 2.7 дополют* словами: «и за результат принимают наибольшее го полученных значений».
Пункт 3.1. Заменить слово: «Величину» на «Значение».
Раздел 3 дополнить пунктом — 3.3: «3.3. Погрешность измерения ±20%».
(ИУС К? 1 1989 г.)
162
