Товары в корзине: 0 шт Оформить заказ
Стр. 1


85 страниц

Купить Пособие к СНиП 3.09.01-85 — бумажный документ с голограммой и синими печатями. подробнее

Цена на этот документ пока неизвестна. Нажмите кнопку "Купить" и сделайте заказ, и мы пришлем вам цену.

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО "ЦНТИ Нормоконтроль".

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

  • Срочная курьерская доставка (1-3 дня)
  • Курьерская доставка (7 дней)
  • Самовывоз из московского офиса
  • Почта РФ

Пособие распространяется на тепловую обработку в гелиоформах со светопрозрачным теплоизолирующим покрытием СВИТАП бетонных и железобетонных изделий сплошного сечения толщиной от 100 до 400 мм из тяжелого бетона марки М200 (класса В15) и выше, изготавливаемых в условиях открытых цехов и полигонов (гелиополигонов).

  Скачать PDF

Оглавление

Предисловие

1. Общие положения

2. Расчет продолжительности салона эксплуатации гелиополигона и времени формования изделий в течение светового дня

3. Требования к материалам для бетона

4. Требования к гелиоформам и гелиокрышкам (материалы, конструктивные решения и особенности изготовления)

5. Изготовление изделий с применением покрытий СВИТАП

6. Контроль прочности бетона

7. Основные положения по проектированию гелиополигонов

Приложение 1. Среднемесячная температура наружного воздуха в основных районах применения гелиотехнологии

Приложение 2. Особенности гелиотермообработки изделий с применением покрытий СВИТАП

Приложение 3. Технико-экономические показатели гелиотермообработки железобетонных изделий с применением покрытий СВИТАП

Приложение 4. Номограммы для определения высоты Солнца и количества тепла, поступающего от солнечной радиации на горизонтальную поверхность

Приложение 5. Пример определения продолжительности сезонного периода функционирования гелиополигона и времени формования изделий в течение светового дня

Приложение 6. Варианты конструктивных решений гелиокрышек и их узлов

Приложение 7. Аппаратура и методика измерения температуры бетона при твердении

Приложение 8. Методика и пример установления градуировочной зависимости «показатель зрелости - прочность бетона»

Приложение 9. Пример определения распалубочной прочности бетона

Приложение 10. Методика построения поля изотермических кривых нарастания прочности бетона и расчет прочности по полю

Приложение 11. Азимут Солнца для различных широтных районов

Показать даты введения Admin

Нормативные ссылки

Стр. 1
стр. 1
Стр. 2
стр. 2

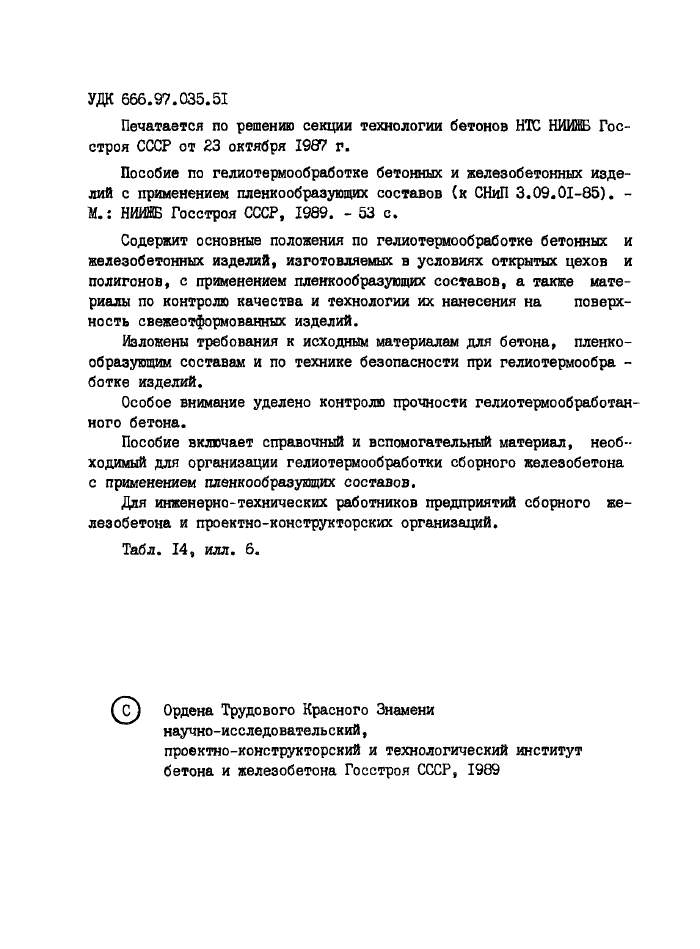

Стр. 3
стр. 3

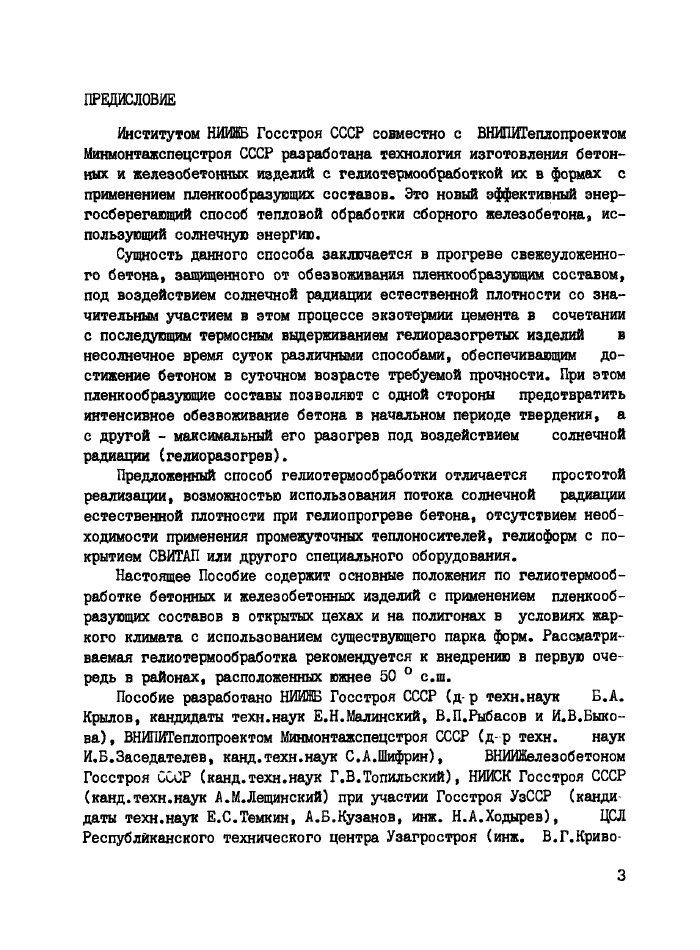

Стр. 4
стр. 4

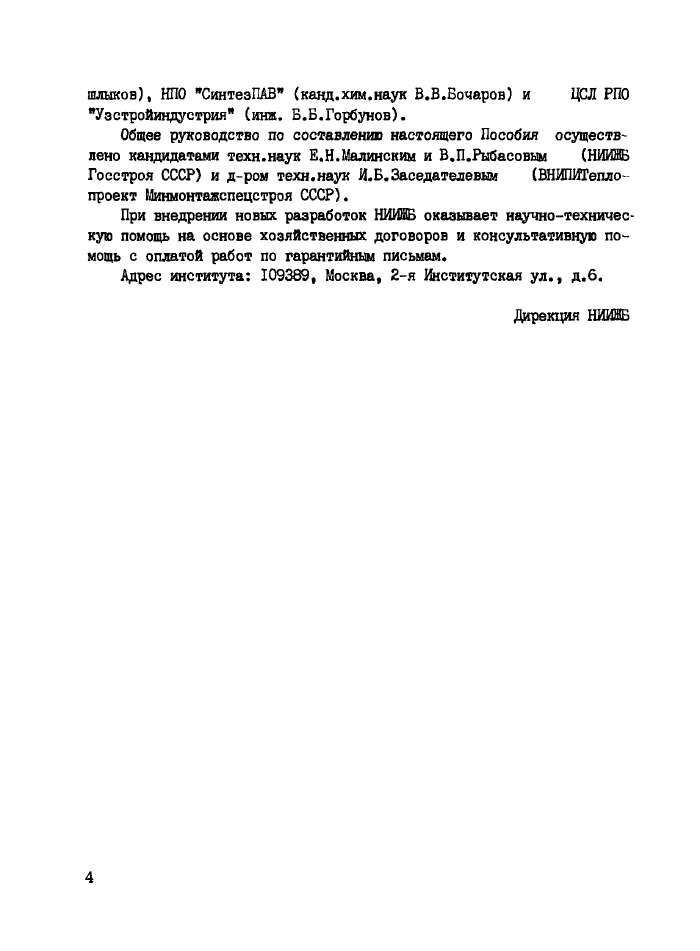

Стр. 5
стр. 5
Стр. 6
стр. 6
Стр. 7
стр. 7
Стр. 8
стр. 8
Стр. 9
стр. 9
Стр. 10
стр. 10
Стр. 11
стр. 11

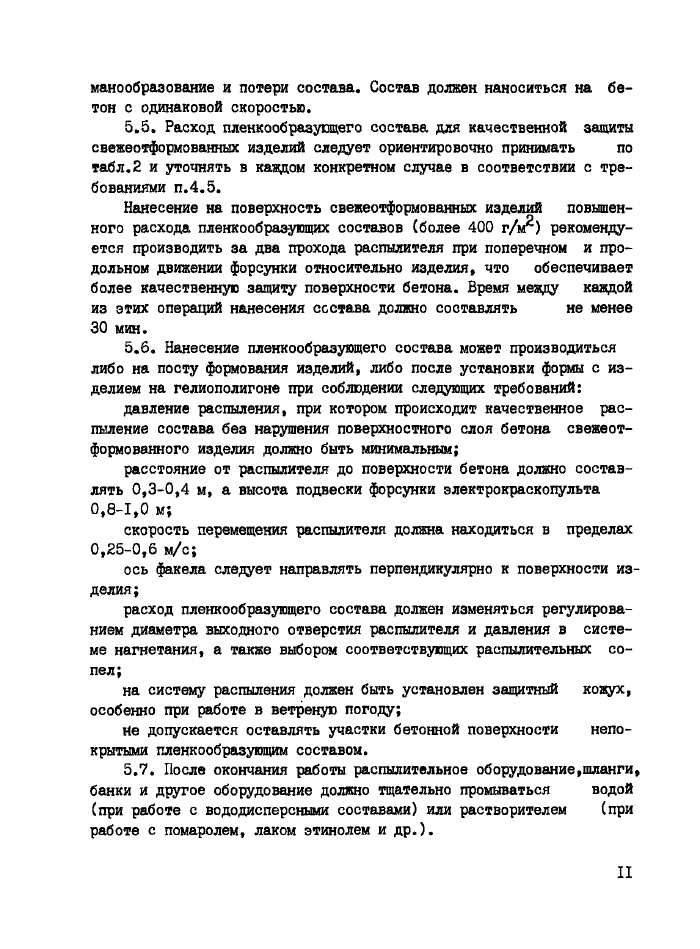

Стр. 12
стр. 12
Стр. 13
стр. 13

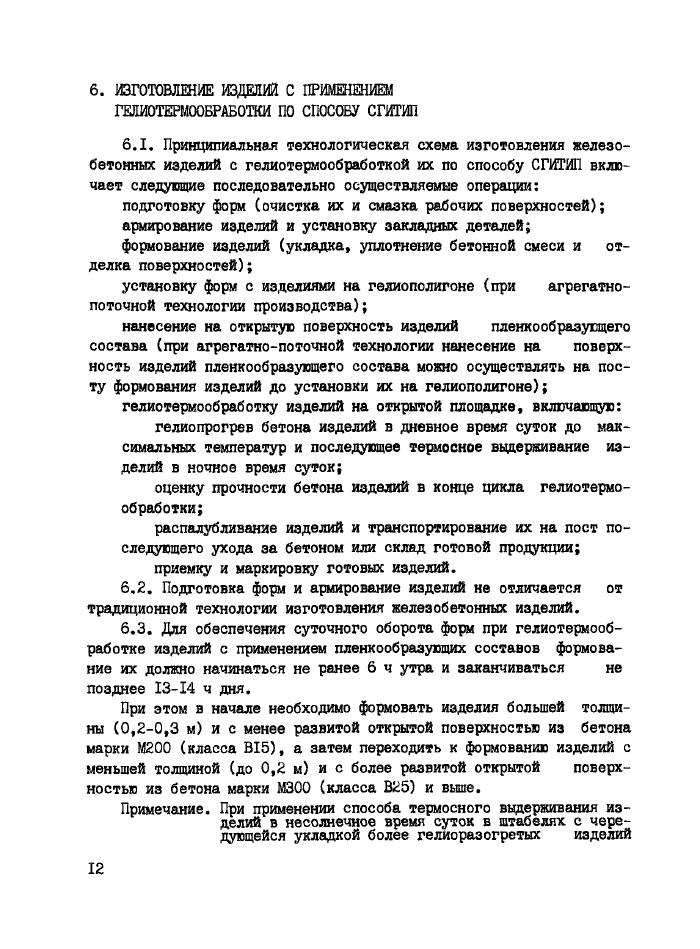

Стр. 14
стр. 14

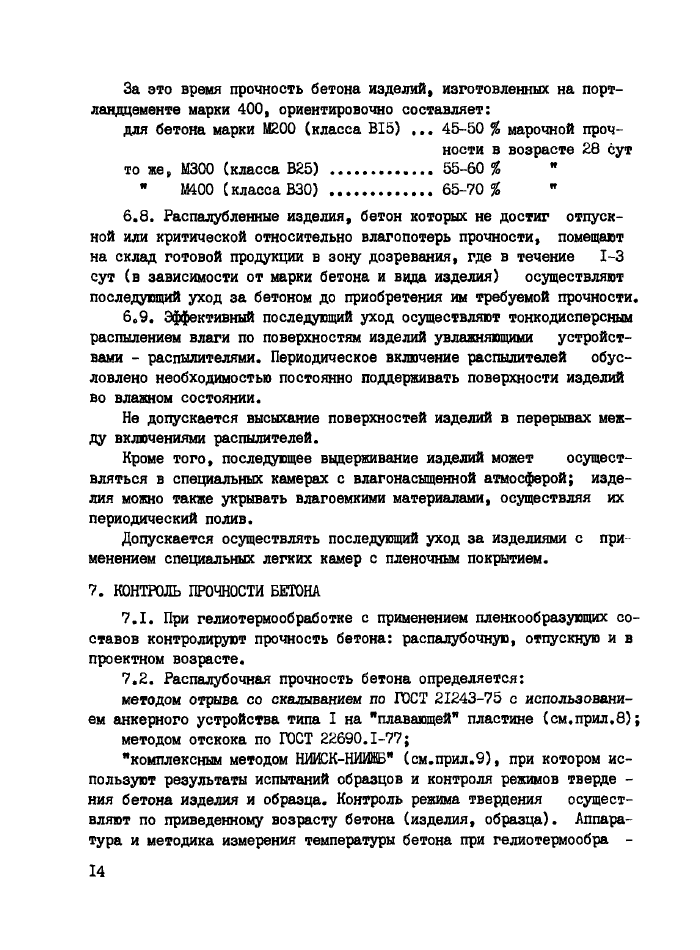

Стр. 15
стр. 15
Стр. 16
стр. 16

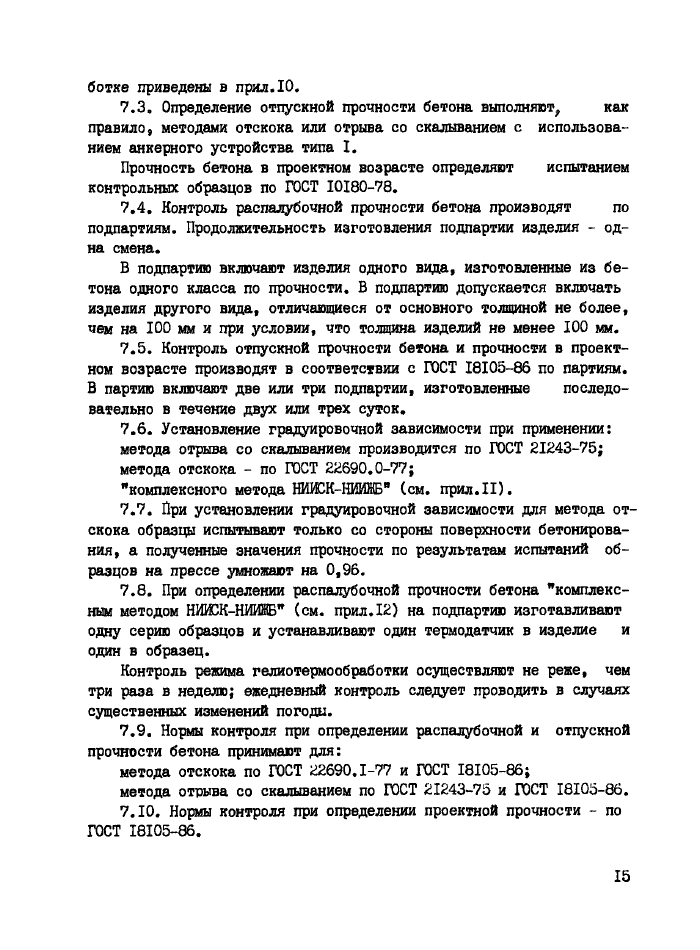

Стр. 17
стр. 17

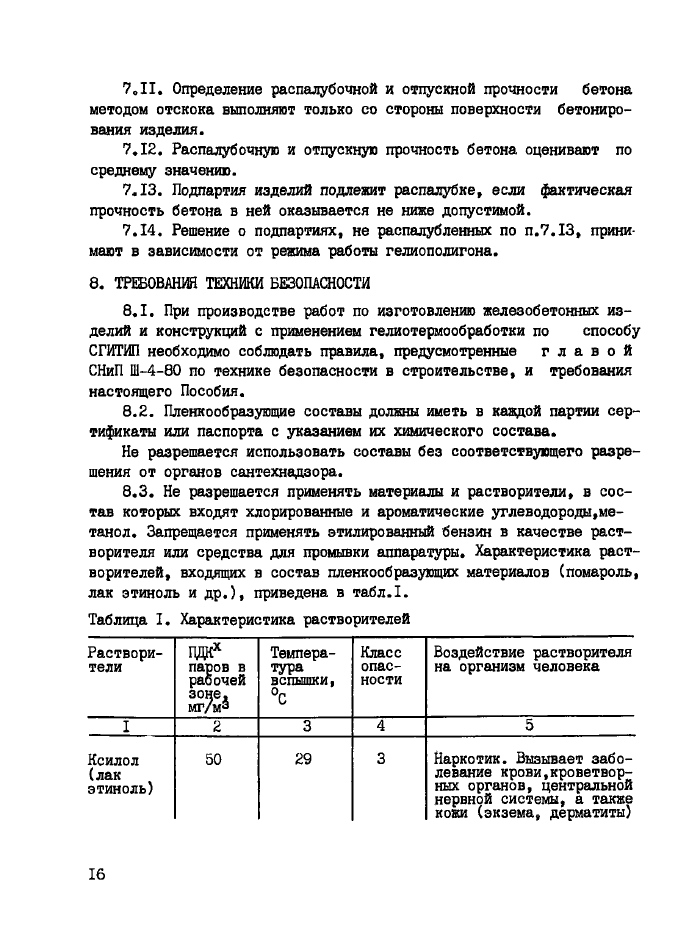

Стр. 18
стр. 18

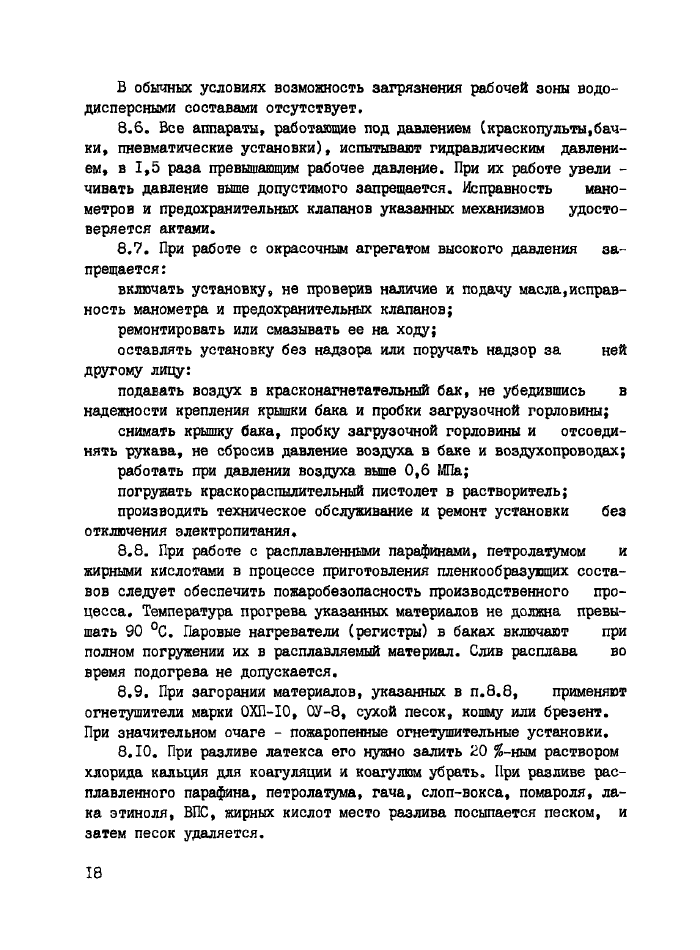

Стр. 19
стр. 19
Стр. 20
стр. 20
Стр. 21
стр. 21

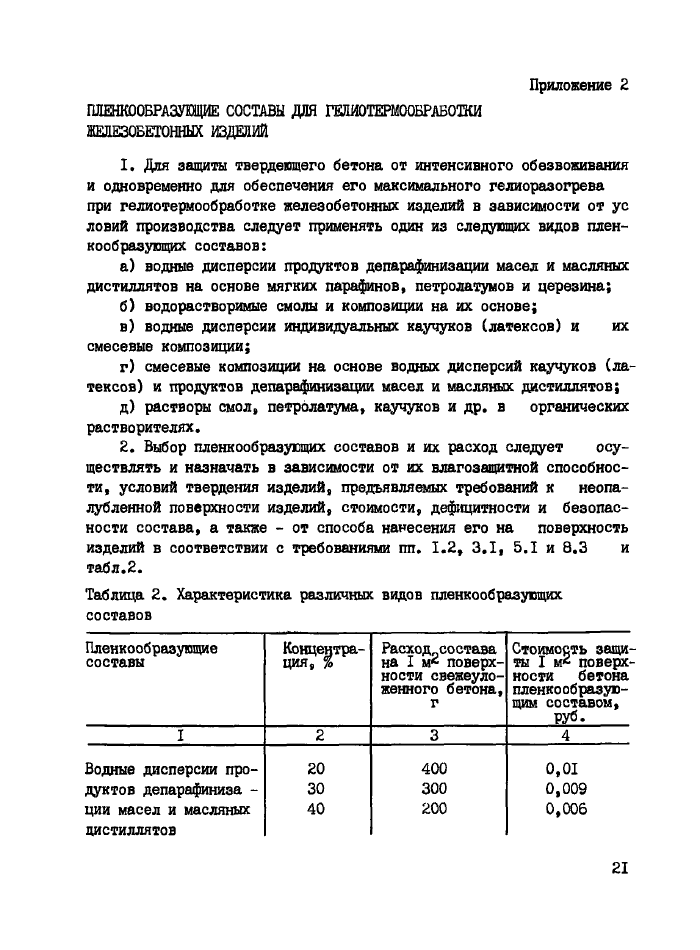

Стр. 22
стр. 22
Стр. 23
стр. 23
Стр. 24
стр. 24
Стр. 25
стр. 25

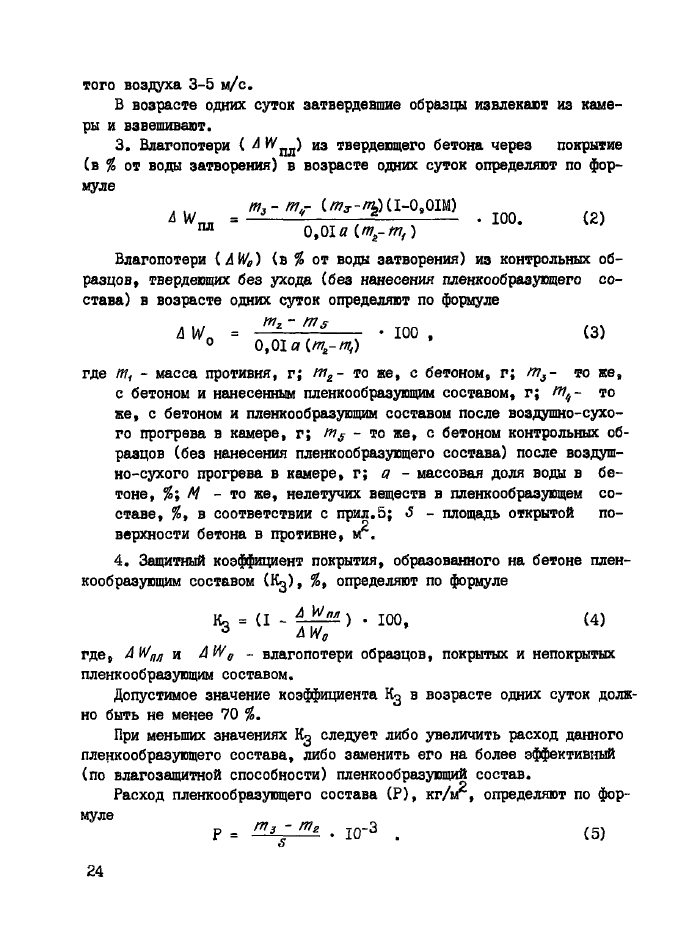

Стр. 26
стр. 26

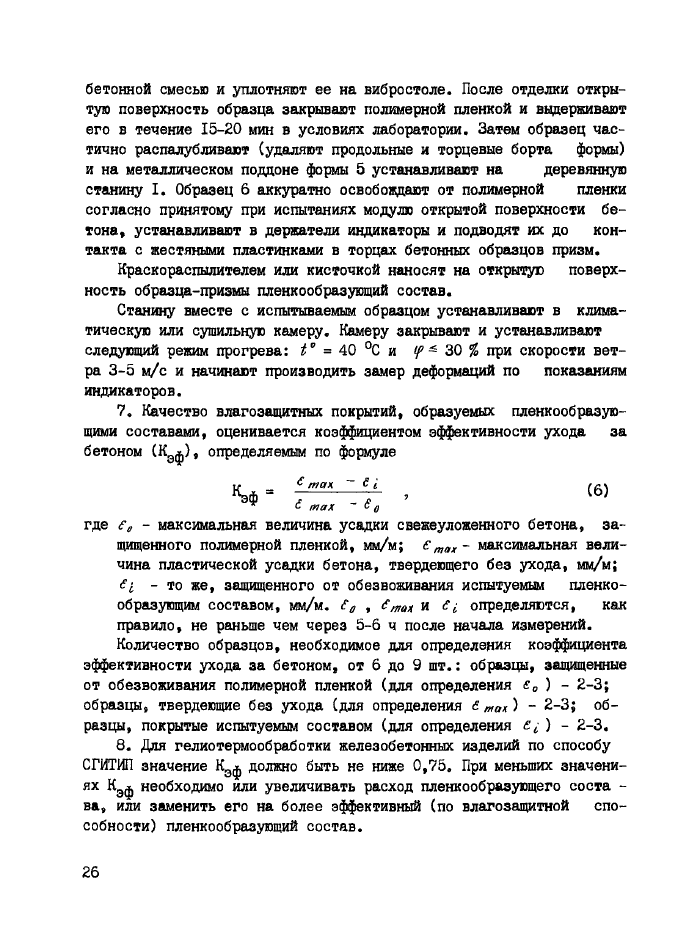

Стр. 27
стр. 27
Стр. 28
стр. 28

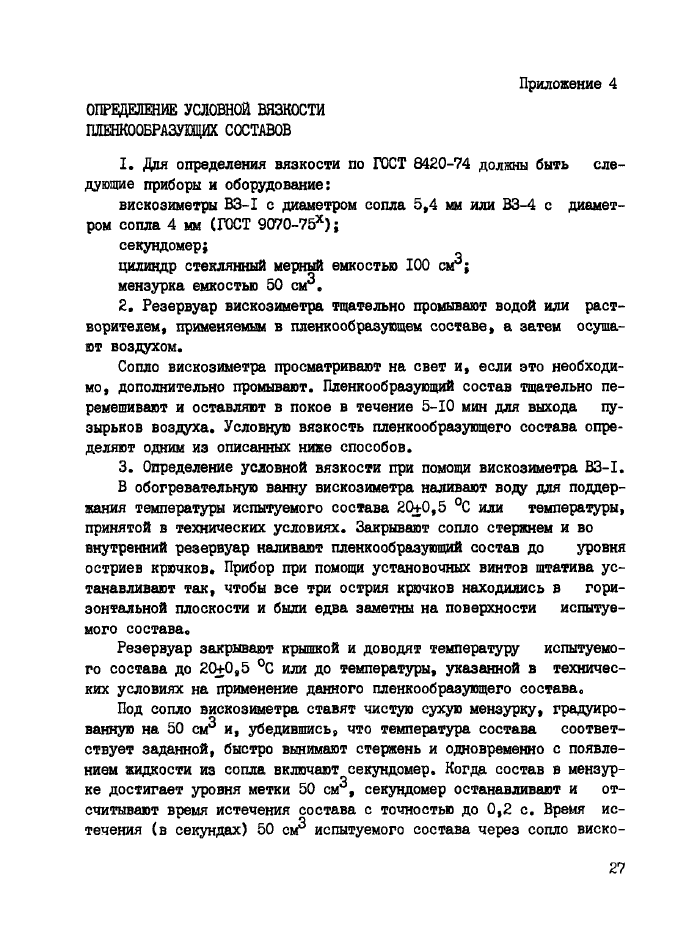

Стр. 29
стр. 29
Стр. 30
стр. 30

Н И И Ж Б ГОССТРОЯ СССР

ПОСОБИЕ

ПО ГЕЛИОТЕРМООБРАБОТНЕ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ С ПРИМЕНЕНИЕМ ПОНРЫТИЙ СВИТАП (к СНиП 3.09.01-85)

МОСНВА-1987

Госстрой СССР

Ордена Трудового Нрасного Знамени научно-исследовательский институт бетона и железобетона

(НИИЖБ)

ПОСОБИЕ

ПО ГЕЛИОТЕРМООБРАБОТНЕ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ С ПРИМЕНЕНИЕМ ПОНРЫТИЙ СВИТАП (к СНиП 3.09.01-85)

Утверждено директором НИИЖБ 6 апреля 1986 г.

МОСНВА—1987

приобретения бетоном R s 50$ от марочной и возможность распалубки изделия через 20-22 ч после его изготовления. При несоблюдении неравенства (5) производится повторной расчет для условий с большим в течение суток приходом солнечной радиации (последующий месяц года при поиске начала функционирования гелиополигона и предыдущий месяц года при нахождении периода окончания его работы).

Пример определения продолжительности сезонного функционирования гелиополигона и допустимого периода формования изделий в течение светового дня приведен в прил. 5.

2.II. Для ориентировочного определения периода функционирования гелиополигона при иэготовлешга изделий различной толщины 5 в гелиоформах можно пользоваться номограммой, приведенной на рис, I,

3. ТРЕБОВАНИЯ К МАТЕРИАЛАМ ДНЯ БЕТОНА

3.1,    При производстве бетонных и железобетонных изделий с примет пением гелиотермообработки в качестве вяжущих материалов могут быть применены цементы марок 400 и более, отвечающие требования ГОСТ 10178-85 и ГОСТ 22266-78, за исключением пуццолановнх, а также другие виды вяжущих, удовлетворяющие специальнш стандартам и техническим условиям и обеспечивающие получение заданных свойств бетона при требуемых сроках гелиотермообработки.

3.2,    При ускоренном твердении бетона за счет использования солнечной энергии наиболее эффективными являются бнстротвердевщие портландцемент и шлакопортланддемент, а также цементы, активность которых при пропаривании по ГОСТ 310,4-81 в соответствии со СНиП 5,01,23-83 не ниже следующих величин, МПа:

при парке цемента 400 ......... 24

то же ,    500     28

■    *    *    550,    600     33

3.3,    Заполнители (щебень из естественного камня, гравий, щебень из гравия, песок) долгам удовлетворять требованиям ГОСТ 10266-80 н ГОСТ 26633-85.

3.4,    В качестве химических добавок рекомендуется прежде всего применять ускорители твердения по ГОСТ 24211-80, действие которых эффективно при температуре изотермического прогрева бетона 30-70°С,

С целью снижения водоцементного отношения рекомендуется применять пластификаторы и суперпластификаторы, обеспечивающие интенсификацию начального твердения бетона, комплексные добавки на основе ускорителей, пластификаторов и др. в соответствии с "Пособием по

S)


Ш tv V    Vi    VII VIII IX X XI

Месяцы 80$ в


Рис. I. Номограммы для ориентировочного определения периода сезонного функционирования гелиополигонов а - 38-44° с.ш.; б - 45-50° с.ш.

8 иэд = О*1"0»4 и

II


применению химических добавок при производств© сборных железобетонных изделий и конструкций19 (к ШиП 3.09,01-85).

3.5.    Оценку эффективности и целесообразность применения добавок производят после подбора лабораторией завода оптимальных дозировок опытной проверки их в условиях производства и соответствующего технико-экономического обоснования.

3.6.    Подбор состава бетона следует осуществлять любым проверен-нш на практике способом» обеспечивающим достижение (при минимальном расходе цемента) требуемой отпускной и проектной прочности бетона и при необходимости соответствующую мороэост©йкоеть®водонепро-ницаемость и другие показатели качества бетона.

3.7.    Подвижность бетонной смеси при изготовлении изделий с последующей гелиотермообработкой должна соответствовать минимально допустимой яри принятом режиме уплотнения (ван жесткость - максимально допустимой).

4. ТРЕБОВАНИЯ К ГЕШЮЗОРМАМ И ГЕЛЙОКРЬШЙСАМ (МАТЕРИАЛЫе

конотуктишше ршшт и осшшости изготошшш

4.1. Гедиофорна для тепловой обработки бетонных и железобетон -шах изделий состоит из собственно формы» определяющей геометрию изделия® и гедашршиш С свегопрозрачного теплоизолируяяцего покрытия СВЙГАП).

4*2. Конструкция формы должна обеспечивать шшшшыше сцепление изделия с ее рабочими поверхностями» а также легкую очистку их от остатков бетона.

Шорны с отгибаемши упругими элементами при гелиотехнодогш сохраняют основта® преимущества нераэборшх форм*, облегчая распалубку изделий.

4.3.    Линейные нелеэобетшшые изделия целесообразно изготовлять ш групповых формах. При этом гелиотермообработка изделий осуществляется под общей гедшкршкой с уплотнением по периферийным элементам формы.

4.4.    Соединение форш ш геяиокрншвд происходи по плоскостийобразуемой по периметру бортоснастки® поэтому форш должна иметь горизонтальную площадку по всему периметру верхней части бортов. Контактная поверхность бортов не долша шеть поперечных выступов, ребер, пазов. Стыки бортов должны быть тщательно обработаны.

4.5.    Для обеспечения плотного прилегания бортов гелиокрышкн

форма с ней долша соединяться стягивающим замковым устройством. Если распределенная нагрузка более 50 кг на I ш длины перш@трай допускается уплотнение за счет собственной кассы гелиовршкн»

4.6с Гедиокрашка» являющаяся самостоятельной частью гешшфорш» обладает при минимальной массе достаточной жесткостью» препятствующей ее деформации при монтажных операциях» ш долговечностью при эксплуатации в условиях полигонов по производству железобетонных изделий» Гелиокршна состоит из корпуса и светопрозрачного вкладыша» выполненного из 2-слойного прозрачного материала» который плотно закреплен в корпус® геяиокршкм» При использовании в качестве прозрачного материала полимерной пленки светопрозрачный вклада® может быть выполнен:

а)    в виде жесткой реши» снабженной даетшщшшшш ршэткаш» между которыми зафиксированы два слоя полимерной пленки с замкнутой воздушной прослойкой (по а.се $ 1050185} |

б)    в виде телескопической распорной рамки» снабженной механизмом раздвижки» размещенной мевдг двумя слоями пошшерной пленки» образующими замкнутую оболочку»

Механизм раздвижки для равномерного натяжения полимерной пленки выполняют кеш внешним» со стороны корпуса гелиокрыши» так и вмонтированным в телескопическую распорную решку в виде пружин или винтов (а.с. 1295630 СССР» В26В 7/00. Форма для изготовления изделий из бетонных смесей / Е.Н.Малинский» И.Б.Заседателев^ Б.А.Крылов и др. (СССР).

в)    в виде жесткой упорной реши» размещенной меиду двумя сдоями полимерной пленки» образующими замкнутую оболочку и обладающим® линейной усадкой от 2 до 4G& при нагреве до 90-230°С.

Равномерно© натяжение полимерных пленок осуществляют за счет термической усадки (а.с. 1295629 СССР» В28В 7/00» Форма для изготовления изделий из бетоншх смесей / ЕоНоМалшский» ИоБ0Заседателей» Б.А.Крылов и др. (СССР)с

Корпус гелиокрышки снабжен уплотняющим и замковыми устройствами» фиксаторами» приспособлениями для пакетирования» а также подъемными петлями» Варианты конструкций гелиокршек со светопроэрачнш вкладышем из полиэтиленовой пленки и стекла представлены в прид.6 (см. рис. 4-12)о

4.7. Конструкция гедиокрышки должна обеспечить:

4 а) толщину воздушной прослойки между поверхностью свежеуложенно-го бетона и нижней поверхностью светопрозрачного вкладыша » равную

20-30 мм;

Примечания: X. Увеличение толщины воздушной прослойки приводит к интенсификации протекания физических процессов и вызывает деструкции бетона» снижающую его прочность.

2в Соприкосновение нижнего слоя светопрозрачного материала покрытия СВИГАП (вследствие его провисания) с поверхностью изделия не допускается» так как при этом происходит быстрый выход из строя свегопрозрачного материала и значительно снижается интенсивность нарастания прочности бетона.

б)    толщицу замкнутой воздушной прослойки мещду слоями светопрозрачного материала в покрытии СВИТАП не менее 15 мн;

в)    плотное прилегание бортов гелиокршши к бортоснастке формы по всему ее периметру;

г)    возможность пакетирования гелиокрышек одного типоразмера9что позволяет производить сбор их и раскладку непосредственно с подвешенного на кран пакета;

д)    универсальность гелиокрншек в части возможного применения различных видов свегопрозрачных материалов» что достигается за счет единой конструкции корпуса» в котором закрепляется свегопрозрачный вкладыш из различных материалов;

е)    возможность свободного стока с поверхности покрытий атмосферных осадков и вода» применяемой для очистки запыленного покрытия. Это может быть достигнуто за счет наклонного расположения свегопрозрачного вкладыша или только верхнего сдоя светопроэрач н о го материала.

4.8.    Корпус гелиокршки служит для установки и крепления всех ее элементов и в плане повторяет конфигурацию бортосяастки формы. Для длинномерных изделий используют составные гелиокрышки.

4.9.    Корпус гелиокрышки может быть изготовлен как:

а)    металлическая сварная конструкция;

б)    то же» заполненная раствором иди бетоном;

з) железобетонная рама с закладными деталями для крепления уплотняющих и замковых устройств;

Варианты конструктивных решений корпуса гелиокрышки приведены в прил. 6 (см. рис.Ю).

4.10.    Светопрозрачный вкладыш гелиокрышки состоит из двух сдоев свегопрозрачного материала» закрепленного на металлическом или деревянном каркасе.

В качестве свегопрозрачного материала рекомендуется применять:

14

УДК 666.972.035(008.8)

Гос-

Печатается по решению секции технологам бетонов НТО ШМБ строя СССР от 28 ноября 1985 г.

Пособие т гелиотермообработке бетонных и железобетонных изделий с применением покрытий СЩРАЛ (к СНмП Зо09о01-85) - МО0 НИИЙБ Госстроя СССР, 1987, 83 с.

Содержит основные положения по гедиотерыообработке бетонных и железобетонных изделий в условиях открытых цехов и полигонов с применением покрытий СВИГАП, а также материалы по проектированию гелио-полигонов. Приведены обобщенные климатологические данные по радиа-ционно-температурнш режимам основных районов, рекомендуемых для расположения гелиолодигонов, и методика определения сезонного периода эксплуатации гелиополигонов.

Изложены требования к гелиоформам и геяиокршшам, а также даны конструктивные решения их с применением различных светопроэрач н ы х материалов.

Пособие включает справочный и вспомогательный материал, необходимый для проектирования гелиолодигонов и организации работ на них.

Для инженерно-технических работников предприятий сборного железобетона и проектно-конструкторских организаций.

Табл. 10„ ид. 16.

Ордена Трудового Красного Знамени научно-исследовательский институт бетона и железобетона

Госстроя СССР, 1987

ПРВДИСЛОВИЕ

Институтами ЙЙЙШБ Госстроя СССР и ВШШГеплопроект Миннонтажспец-строя СССР совместно с Минстроем УэССР и Агропромстроем УзССР разработана новая технология изготовления сборных бетонных и железобетонных изделий в условиях открытых цехов и полигонов с тепловой обработкой их за счет использования солнечной энергии - гедиотермооб -работкой.

Сущность предложенной гелиотермообработки заключается в том. что прогреваемое в установленной на полигоне форме изделие выполняет функции гелиоприемника9 при этом твердеющий бетон является поглощающим и аккумулирующим элементом» металлическая форма - корпусом» а гелиокрышна - светопроэрачным покрытием гелиоформы.

Особенности предложенной гедиотернообработки заключаются в возможности использования потока солнечной радиации естественной плотности без применения концентраторов энергии н промежуточных теплоносителей» а также - простоте реализации.

Одним из наиболее простых и эффективных способов гелиотермообра-ботви, который нашел широкое практическое применение» является тепловая обработка изделий в гелиоформах со светопроэрачным теплоизолирующим покрытием (гелиотермообработка с применением покрытий ОБИТАЛ).

Настоящее Пособие содержит: основные положения по гелиотермообработке сборных бетонных и железобетонных изделий с применением покрытий СВИГАП в открытых цехах и на полигонах в условиях жаркого климата без использования дополнительно-дубдирусщих источников энергии; обобщенные климатологические данные по радиационно-температурным режимам основных районов» рекомендуемых для расположения гелио-полигонов; методику расчета продолжительности сезонного периода эксплуатации гелиополигонов; требования к материалам для бетона» гелиокрышкам и гедиоформам; рекомендуемые конструкции гелиокрышек. а также основные положения по проектированию гедиополигонов.

Пособие позволит инженерно-техническому персоналу проектно-конструкторских организаций и производственных предприятий» выпускающих сборный железобетон» добиться эффективного использования солнечной энергии для тепловой обработки изделий» значительно повысив при этом качество выпускаемой продукции и снизив ее себестоимость. А главное - применение гелиотермообработки приведет к экономии топливно-энергетических затрат» достигающей 70-100 кг уел. тоги, на I м3 железобетонных изделий.

3

В соответствии с решением Госкомизобретений СССР к указанием Госстроя СССР открытая публикация всех материалов по гелиотернооб-работке изделий с применением покрытий СБИТАЯ по проектируемым а действупщим гелиополигонам, использующим данную технологию, без согласования с НИИШБ запрещается.

Пособие разработано НИШБ Госстроя СССР (д-р техн.наук Б.А.Крн-лов, кандидаты техн. наук Е.Н.Налинский, В.П.Рыбасов; д-р техн.наук Н.А.Маркаров; инженеры И.В.Бывова, В.Л.Маслов в М.О.Орозбеков), ВНШИТеплопроектом Миныонтажспецстроя СССР (д-р техн.наук И.Б.Засе-дателев, кандидаты техн.наук С.А.Шифрин, В.Г.Петров-Денисов, инженеры П.В.Иазманян, В.Б.Трегубов), Отделом строительства Совета Министров УзССР (каид.техн.наук Е.С.Темкин), проектным институтом ПИ 2 Госстроя СССР (инх. Р.А.Великолепов) и НИЙСК Госстроя СССР (кандидаты техн.наук М.В.Сидоренко и А.М.Лещинский) при участив Минстроя УзССР (инженеры А.Г.Иаианников и Н.А.Ходнрев), Узагропрометроя (инж.Б.С.Хамидов), СКТБ "Стройиндустрия" Минстроя УзССР (инженеры М.С.Халиев и А.В.Тнриакиди), PHD "Узагропромстройиндустрия" Узагропромстроя (инж.Л.И.Фарбман), ЦСЛ Узагропромстроя (инж.В.Г.Кривоилы-хов), Бухарского технологического института пищевой и легкой промышленности (кандидаты техн.наук М.М.Абдуллаев и М.М.Вахитов), РШ "Уэстройиндустрия” Минстроя УзССР (хонд.техн.наук Л.Б.Гершберг и инж.Б.Б.Гррбунов) и Госстроя ТадкССР (инж.А.М.Приев).

Общее руководство по составлению настоящего Пособия осуществлено канд. техн.наук Е.Н.Маливскин (НИИЙБ Госстроя СССР) н д-ром техн» наук И.Б.Заседателевым (ВНЖИГеплопроект Минмонтажспецстроя СССР).

Замечания и предложения по содержанию Пособия просим направлять в НИИЙБ Госстроя СССР по адресу: 109389, Москва, 2-я Институтская ул., 6.

Дирекция НИИВБ 1

I. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.    Настоящее Пособие распространяется на тепловую обработку в гелиоформах со свегопрозрачным теплоизолирующим покрытием СВИСАЛ* бетонных и железобетонных изделий сплошного сечения толщиной от 100 до 400 нм из тяжелого бетона марки М200 (класса BI5) и выше, изготавливаемых в условиях открытых цехов и полигонов (гелиополигонов) .

1.2.    Гелиотермообработке с применением покрытий ОБИТАЛ, в первую очередь, рекомендуется подвергать различные плоские изделия: плиты (перекрытий, дорожные, фундаментные, цокольные, балконные,карнизные, теплотрасс, лестничные площадки и др.); панели, в том числе внутренние стеновые; блоки ленточных фундаментов, колонны, балки,риге ли, ранные конструкции, сваи, перемычки и т.п.

1.3.    Для тепловой обработки других изделий из тяжелого бетона, в тон числе тонкостенных ( S 0,1 м), массивных ( 3 ^ 0,4 м), имеющих сложную конфигурацию, с пустотами, из бетона марок менее 11200 (класса BI5), а также различных изделий из легкого бетона на пористых заполнителях целесообразно применять и другое способы гедиотермообра -ботки, технологические параметры которых в каждом конкретном случае должны быть отработаны с участием НЙИЙБ и ВШШИГеплопроекта •

1.4.    Гелиотермообработке рекомендуется подвергать и предварительно напряженные конструкции, в первую очередь, конструкции, армированные стержневой аркатурой класса не выше А-1У, при условии проведения проверочных расчетов. Без таких расчетов гелиотермообработке могут подвергаться конструкции, для которых величина передаточной прочности по проекту составляет 50% от марки (класса) бетона* В атом случае передача усилия обжатия на бетон (отпуск арматуры) должна производиться плавно гидродоыкратами или другими устройствами с контролем величины втягивания, арматуры в торец конструкции.

Гелиотермообработка конструкций действующих серий, для которых передаточная прочность составляет 70-80% от марки (класса) бетона, допускается только при достижении бетоном конструкции требуемой прочности к моменту передачи усилия обжатия на бетон, что при необходимости обеспечивается применением дополнительного источника тепловой энергиио

нА.с. 1050185 СССР, В28 В 7/00, С 04 В 41/30. Форма для изготовления изделий из бетонных смесей при естественной твердении в условиях жаркого климата. / И.Б.Заседатедев. Е.Н,Малинский, С.А.Миронов и др* (СССР)// Открытия. Изобретения. - 1983. - № 39. 2

Массовое изготовление предаапряжеиных конструкций с использованием гелиотермообработки может бить разрешено» если результаты их испытаний по ГОСТ 8629-85 будут соответствовать требованиям проекта по прочности» жесткости и трещиностойкости.

Во всех случаях возможность изготовления предаапряжешшх конструкций с применением гелиотермообработки должна быть согласована с авторами проекта и НИИКБ Госстроя СССР*

1.5,    На гелиотермообработву сборного железобетона следует переходить при наступлении теплой солнечной погода н температуре воздуха в 13 ч не ниже плюс 20-25°С. При применении составов» повышающих степень поглощения бетоном солнечной радиации3» гелиотермообработву изделий можно осуществлять при наступлении солнечной погода при температуре воздуха в 13 ч не ниже плюс 18-20°С. При применении быстротвердевщих цементов» соответствующих химических добавок» предварительно разогретой бетонной смеси (в том числе за счет применение воды затворения» подогретой солнечной радиацией с помощью систем инженерного гелиооборудования) и других технологических мероприятий» позволяющих интенсифицировать твердение бетона в гелиоформах, переход на гелиотермообработву изделий можно осуществлять при наступлении солнечной погода при температуре воздуха в 13 ч не ниже плюс 15°С.

В при л. I приведены данные по среднемесячным температурам Наружного воздуха для некоторых районов, где целесообразно приыенять гелиотехнологию, в зависимости от месяца года и времени суток.

1.6.    Гелиотермообработка с применением покрытий СВОДИ предусматривает использование гелиоформ» состоящих из двух основных элементов : собственно формы (обычной металлической, деревянной» деревометаллической, железобетонной и т.п.» применяемых в производстве сборного железобетона) и гелиокршки (покрытия СВОДИ) со специальным вкладышем, устанавливаемой на форму таким образом, чтобы между поверхностью свежеуложенного бетона и нижней поверхностью вкладыша создавалась замкнутая воздушная прослойка определенного размера. Вкладыш выполняют, как правило, из двух слоев светопрозрачного материала с замкнутой воздушной прослойкой между ними. Возможны одно-» слойнне или трехслойные вкладыши.

1.7. Основные особенности гелиотермообработки изделий с применением покрытий СВЙГАП приведены в при л, 2, а ее технико-экономические показатели - в прил. 3.

2. РАСЧЕТ тЩШтЗШХЯЛ СЕЗОНА ЖПЛУАТАЦЙИ ГЕШЮГОЛИГОНА И БРЕШИ ЙОРШВАНМН ИЗДЕЛИЙ В ТЕЧЕНИЕ СВЕТОВОГО ДО

2.1.    Определение продолжительности сезона использования гелио-форм с покрытием СВЙГАП и допустимого периода формования изделий в течение светового дня производится путем сравнения суммарного количества солнечной энергии, поступающей на единицу неопалубденной поверхности твердеющего изделия, и количества тепла, выделяющегося при гидратации цемента с требуемым расходом энергии для обеспечения необходимого температурного режима твердения бетона.

2.2.    Количество солнечной радиации, поступающей на поверхность изделия определяется:

потоком прямой и диффузной радиации, поступающей на горизонтальную поверхность; высотой Солнца;

оптическими характеристиками используемых светопроэрачных материалов.

2*3. Данные о поступлении солнечной радиации на горизонтальную поверхность и выеоте Солнца приведены в виде номограмм (приз. 4, ряс. 3,а - 3,х).

2.4. Почасовой поток солнечной радиации, поступающий к поверх -ности изделия, выдерживаемого в гелиоформе, определяется по формуле

Qu3d = к, (Vi- K'St) ,    (I)

где Q “зд - почасовое поступление солнечной радиации на поверхность изделия, Вт/м2; AV - коэффициент пропускания потока солнечной радиации двухслойным светопрозрачнш вкладышем покрытия СВЙГАП (для пленки полиэтиленовой и ПВХ(В) при механическом натяжении Kt = 0,75; для пленки полиэтиленовой при термоусадочном натяжении А% ~ 0,78; для стекла А', а 0,71); Di ,    -    диффузная    и

пряная солнечная радиация, Вт/м2; Кг - коэффициент ослабления прямого радиационного потока за счет угла падения к светопроз -рачной поверхности СВЙГАП (принимается по табл. I). 4

Таблица i

Тип светопроэрачного материала

Поправочный коэффициент на угол падения потока радиации Kg при

высоте Солнца, градусы

70

50

40

30

29

Полиэтиленовая пленка и пленка ПВХ(В) при механическом натяжении

0,96

0,92

0,88

0,78

0,50

Полиэтиленовая пленка при терноусадочном натяжении

0,98

0,93

0,90

0,79

0,60

Стекло

0,97

0,93

0,90

0,85

0,60

2.5.    При нахождении почасовых параметров радиационного режима С Vi , Si ) необходимо:

по прид. 4 выбрать номограшу» которая наиболее близко по широте относится к месторасположению гелиополигона;

установить на номограмме окружность» отвечающую необходимому для расчетов месяцу;

найти точку пересечения установленной окружности с линиями, соответствующими потоку рад иации и высоте Солнца для того времени суток» в которое определяются параметры радиационного режима;

по найденыш значениям суммарной Qi и прямой Si радиации для каждого момента времени L вычисляется диффузная радиация    по

формуле

Di - Qi~ Si .    (2)

2.6.    Вычисляют поток солнечной радиации за все время вцдержива-ння изделий на солнце и вводят поправку на поглощательную способ -ность поверхности изделия:

Qрад ~ £ 2 Q ,    (3)

lot

где    0рад    - потов солнечной радиации» поступившей в изделие за

весь период его выдерживания на солнце» кВт-ч/м2; е - степень черноты поверхности изделия (принимается для бетона е = 0,9); п - общая продолжительность вцдерживания изделия на солнце» ч.

2.7.    Собственное тепловвдеяение бетона в период вцдерживания из- 5

где Q3 - собственное тепловыделение бетона, кВт-ч/м2; q - удельное тепловыделение бетона, кВт»ч/кг (в аависиности от сезона и вре -пени формования изделий принимаются следующие значения q : с пая по сентябрь

дедия на солнце, отнесенное к I и2 поверхности изделия, определяется по формуле    Qs-Я'Ц'Кзд    >    С4)


время формования с 8 до 10 ч.............. 0,043

то же    *10 • И ............... 0,046

*    •    *11 ■ 12 ч............... 0,040

-    •    *12 * 14 ............... 0,034

в марте, апреле, октябре, ноябре

время формования с 8 до II ч ............0,030; Ц - расход

цемента, кг/м3; 6изд- толщина изделия, н.

для изделий толщиной 100 нм .............•......2,5

то же    200    мм.....*....... 3,9

*    *    *    300 им    ....................6,0

■    "    "    400 ММ     9,0


2.8. Ориентировочные величины требуемой энергии Qrp , нВт-ч/м^, для обеспечения режимных параметров твердеющего бетона в зависимости от толщины изделия принимаются следующие:

Примечете. Потребность энергии отнесена к единице соднцевос -принимающей поверхности изделия и установлена для эталонного режима твердения изделия на полигоне в период года с таким минимальным потоком солнечной радиации, при котором обеспечивается приобретение бетоном в суточном цикле не менее 50% марочной прочности.

2.9. Поток солнечной радиации за все время выдерживания изделия на солнце, вычисленный по (3), суммируют с собственным тепловыделением бетона, рассчитанным по (4) и производят сравнение суммы этих величин с требуема! теплопотреблениеи:

Q рад + Qa rp 'К&    9    (5)

где К3 - коэффициент, учитывающий оптическую проницаемость покрытий СВИЕАП в инфракрасной области в аависиности от используемого свегопрозрачного материала.

Принимается; для полиэтиленовой пленки К3 = I, для поливинил -хлоридкой пленки = 0,95, для стекла К5 = 0,9*

20Юо При выполнении неравенства (5) обеспечивается возможность

9

1

2

3

А.с. I0I8343 ССОР С 04 В 41/30. Способ ухода за евехеулакеншш бетоном. / Б.Н.Малинский, И.Б.Заседателев. Е.С.Темкин и др. (СССР) //Открытия. Изобретения.- 1983.- JP 18.

4

5
