Пособие к СНиП 2.08.02-89
Проектирование систем оповещения и управления эвакуацией людей при пожарах в общественных зданиях

Ассоциация Пожарная информатика и техника"

Проектирование систем оповещения и управления эвакуацией людей при пожарах в общественных зданиях

ПОСОБИЕ

Москва 1992

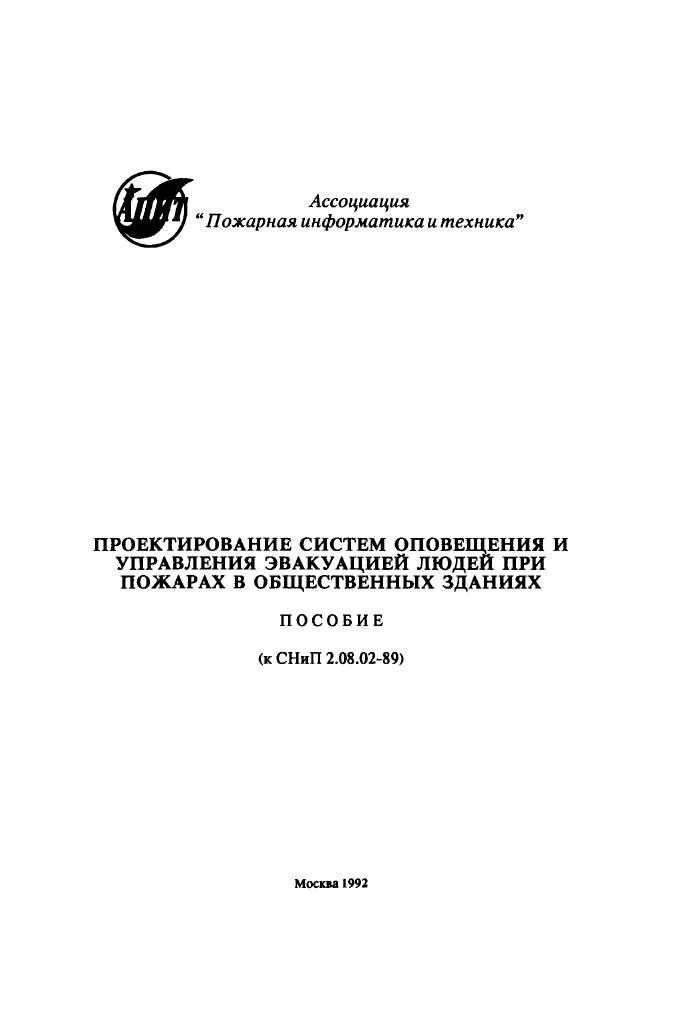

Ассоциация Пожарная информатика и техника

ПРОЕКТИРОВАНИЕ СИСТЕМ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ ЛЮДЕЙ ПРИ ПОЖАРАХ В ОБЩЕСТВЕННЫХ ЗДАНИЯХ

ПОСОБИЕ

(к СНиП 2.08.02-89)

Москва 1992

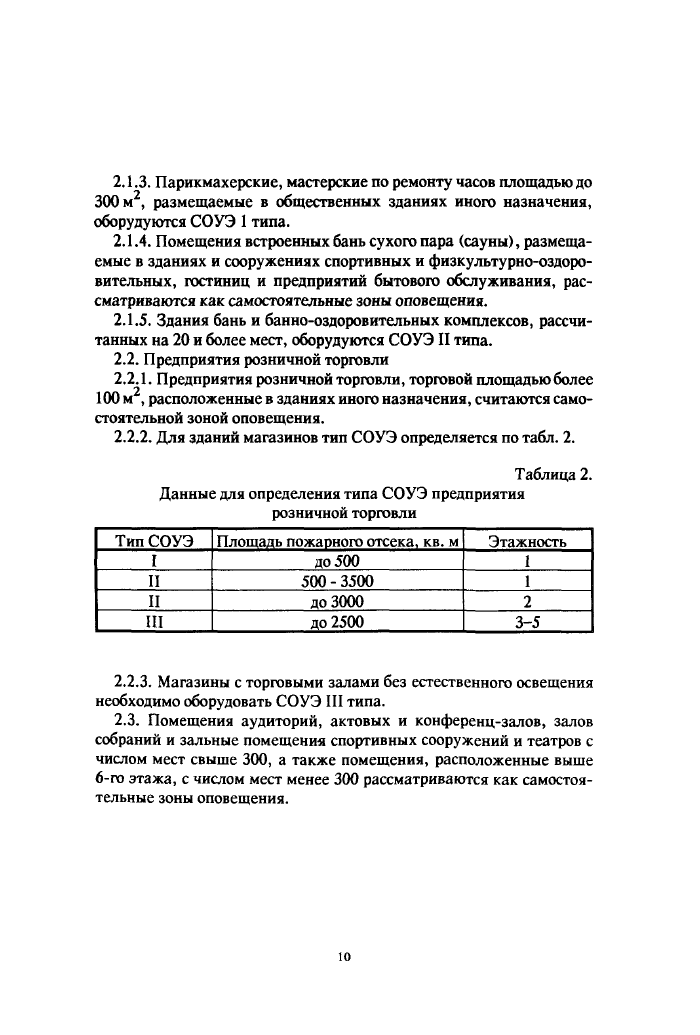

2.1.3.    Парикмахерские, мастерские по ремонту часов площадью до 300 м², размещаемые в общественных зданиях иного назначения, оборудуются СОУЭ 1 типа.

2.1.4.    Помещения встроенных бань сухого пара (сауны), размещаемые в зданиях и сооружениях спортивных и физкультурно-оздоровительных, гостиниц и предприятий бытового обслуживания, рассматриваются как самостоятельные зоны оповещения.

2.1.5.    Здания бань и банно-оздоровительных комплексов, рассчитанных на 20 и более мест, оборудуются СОУЭ II типа.

2.2. Предприятия розничной торговли

2.2.1.    Предприятия розничной торговли, торговой площадью более 100 м², расположенные в зданиях иного назначения, считаются самостоятельной зоной оповещения.

2.2.2.    Для зданий магазинов тип СОУЭ определяется по табл. 2.

2.2.3.    Магазины с торговыми залами без естественного освещения необходимо оборудовать СОУЭ III типа.

2.3.    Помещения аудиторий, актовых и конференц-залов, залов собраний и зальные помещения спортивных сооружений и театров с числом мест свыше 300, а также помещения, расположенные выше б-го этажа, с числом мест менее 300 рассматриваются как самостоятельные зоны оповещения.

ю

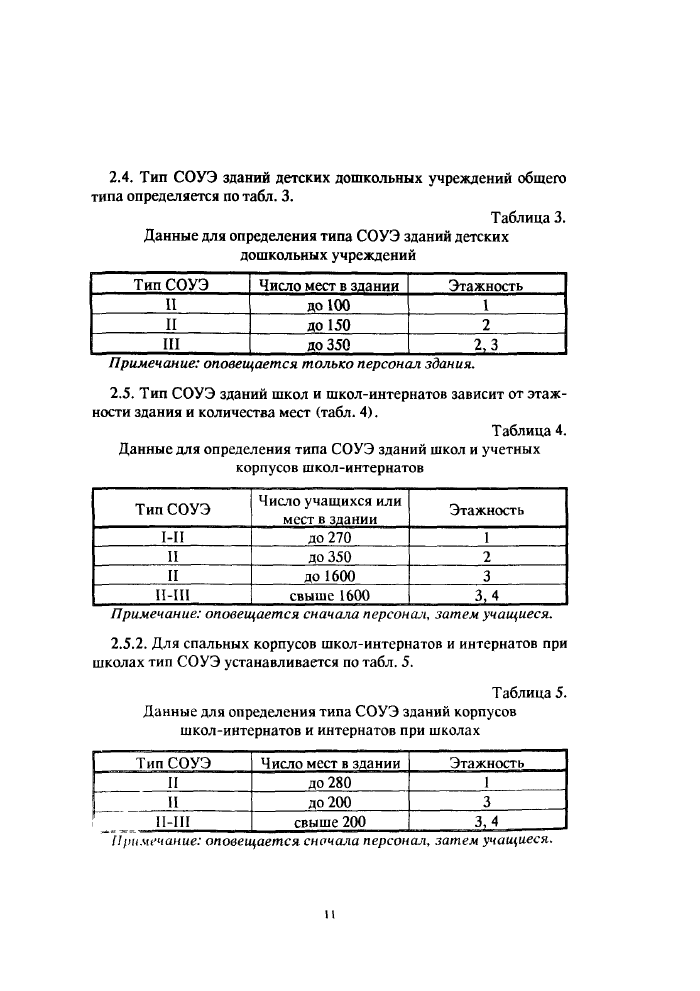

Данные для определения типа СОУЭ зданий детских дошкольных учреждений

2.5. Тип СОУЭ зданий школ и школ-интернатов зависит от этажности здания и количества мест (табл. 4).

Таблица 4.

Данные для определения типа СОУЭ зданий школ и учетных корпусов школ-интернатов

2.5.2. Для спальных корпусов школ-интернатов и интернатов при школах тип СОУЭ устанавливается по табл. 5.

Данные для определения типа СОУЭ зданий корпусов школ-интернатов и интернатов при школах

и

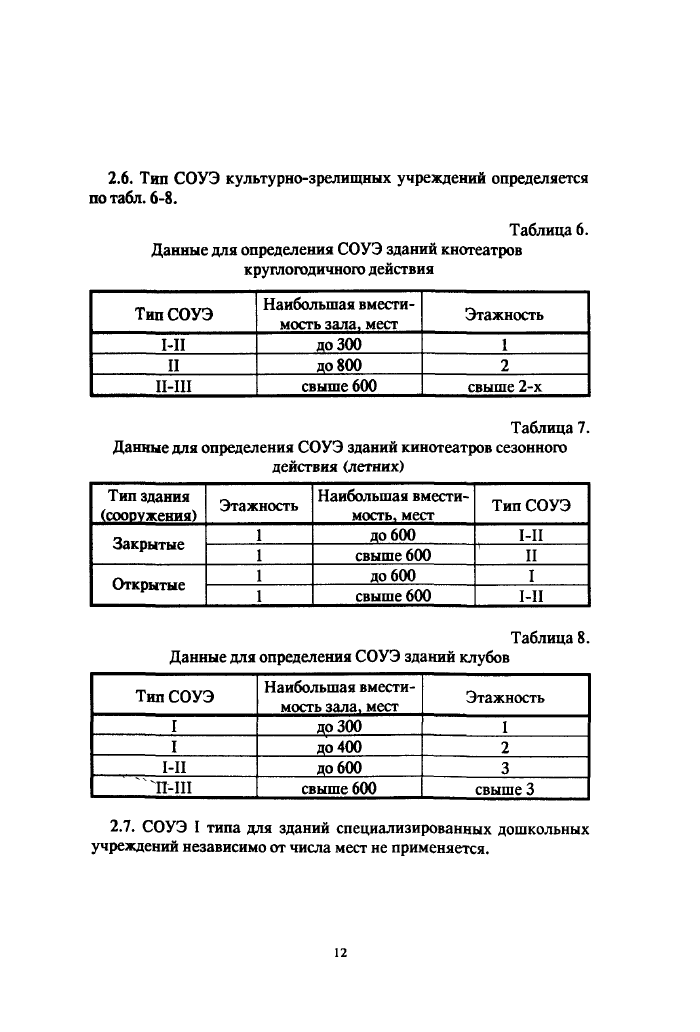

Данные для определения СОУЭ зданий кнотеатров круглогодичного действия

2.7. СОУЭ I типа для зданий специализированных дошкольных учреждений независимо от числа мест не применяется.

12

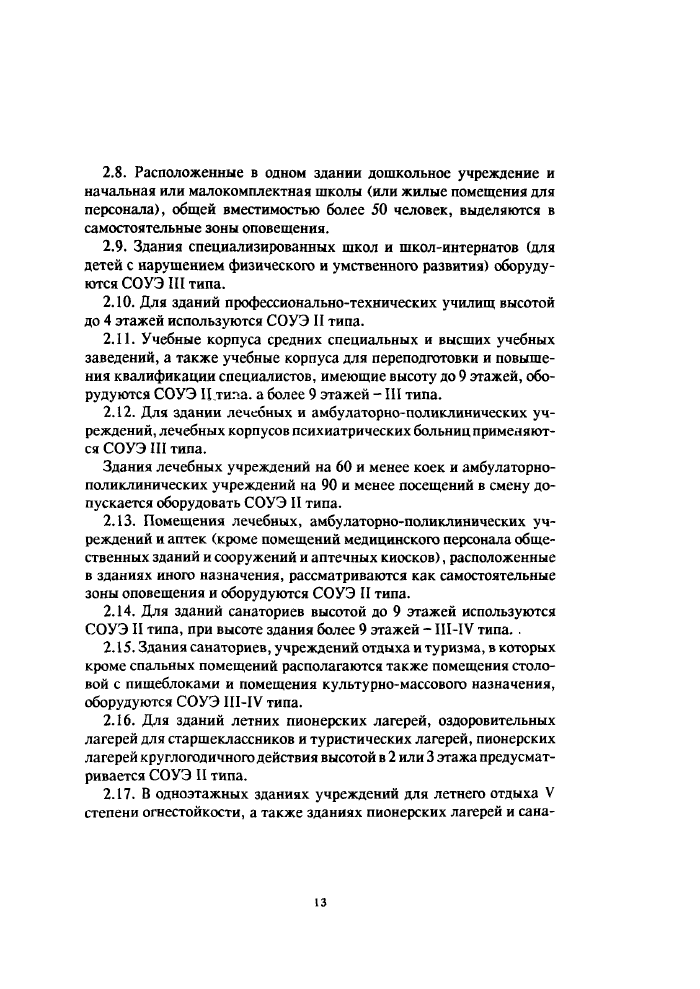

2.8.    Расположенные в одном здании дошкольное учреждение и начальная или малокомплектная школы (или жилые помещения для персонала), общей вместимостью более 50 человек, выделяются в самостоятельные зоны оповещения.

2.9.    Здания специализированных школ и школ-интернатов (для детей с нарушением физического и умственного развития) оборудуются СОУЭ III типа.

2.10.    Для зданий профессионально-технических училищ высотой до 4 этажей используются СОУЭ II типа.

2.11.    Учебные корпуса средних специальных и высших учебных заведений, а также учебные корпуса для переподготовки и повышения квалификации специалистов, имеющие высоту до 9 этажей, оборудуются СОУЭ Ц.типа. а более 9 этажей - III типа.

2.12.    Для здании лечебных и амбулаторно-поликлинических учреждений, лечебных корпусов психиатрических больниц применяются СОУЭ III типа.

Здания лечебных учреждений на 60 и менее коек и амбулаторнополиклинических учреждений на 90 и менее посещений в смену допускается оборудовать СОУЭ II типа.

2.13.    Помещения лечебных, амбулаторно-поликлинических учреждений и аптек (кроме помещений медицинского персонала общественных зданий и сооружений и аптечных киосков), расположенные в зданиях иного назначения, рассматриваются как самостоятельные зоны оповещения и оборудуются СОУЭ II типа.

2.14.    Для зданий санаториев высотой до 9 этажей используются СОУЭ II типа, при высоте здания более 9 этажей - III-IV типа. .

2.15.    Здания санаториев, учреждений отдыха и туризма, в которых кроме спальных помещений располагаются также помещения столовой с пищеблоками и помещения культурно-массового назначения, оборудуются СОУЭ III-IV типа.

2.16.    Для зданий летних пионерских лагерей, оздоровительных лагерей для старшеклассников и туристических лагерей, пионерских лагерей круглогодичного действия высотой в 2 или 3 этажа предусматривается СОУЭ II типа.

2.17.    В одноэтажных зданиях учреждений для летнего отдыха V степени огнестойкости, а также зданиях пионерских лагерей и сана-

13

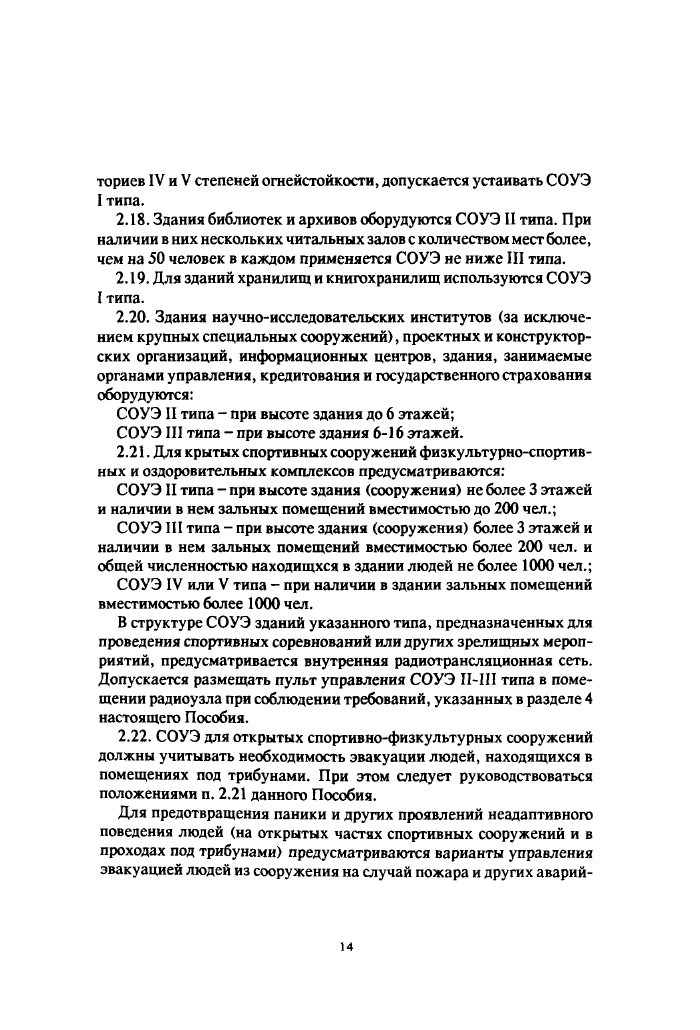

ториев IV и V степеней огнейстойкости, допускается устаивать СОУЭ I типа.

2.18.    Здания библиотек и архивов оборудуются СОУЭ II типа. При наличии в них нескольких читальных залов с количеством мест более, чем на 50 человек в каждом применяется СОУЭ не ниже III типа.

2.19.    Для зданий хранилищ и книгохранилищ используются СОУЭ I типа.

2.20.    Здания научно-исследовательских институтов (за исключением крупных специальных сооружений), проектных и конструкторских организаций, информационных центров, здания, занимаемые органами управления, кредитования и государственного страхования оборудуются:

СОУЭ II типа - при высоте здания до 6 этажей;

СОУЭ III типа - при высоте здания 6-16 этажей.

2.21.    Для крытых спортивных сооружений физкультурно-спортивных и оздоровительных комплексов предусматриваются:

СОУЭ II типа - при высоте здания (сооружения) не более 3 этажей и наличии в нем зальных помещений вместимостью до 200 чел.;

СОУЭ III типа - при высоте здания (сооружения) более 3 этажей и наличии в нем зальных помещений вместимостью более 200 чел. и общей численностью находищхся в здании людей не более 1000 чел.;

СОУЭ IV или V типа - при наличии в здании зальных помещений вместимостью более 1000 чел.

В структуре СОУЭ зданий указанного типа, предназначенных для проведения спортивных соревнований или других зрелищных мероприятий, предусматривается внутренняя радиотрансляционная сеть. Допускается размещать пульт управления СОУЭ И-Ш типа в помещении радиоузла при соблюдении требований, указанных в разделе 4 настоящего Пособия.

2.22.    СОУЭ для открытых спортивно-физкультурных сооружений должны учитывать необходимость эвакуации людей, находящихся в помещениях под трибунами. При этом следует руководствоваться положениями п. 2.21 данного Пособия.

Для предотвращения паники и других проявлений неадаптивного поведения людей (на открытых частях спортивных сооружений и в проходах под трибунами) предусматриваются варианты управления эвакуацией людей из сооружения на случай пожара и других аварий-

14

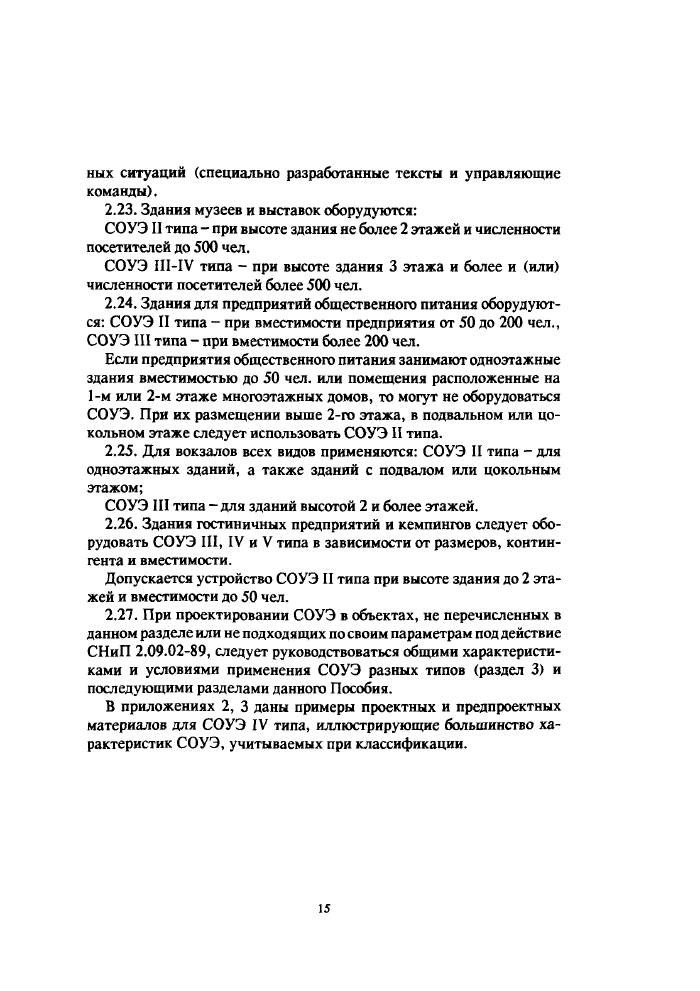

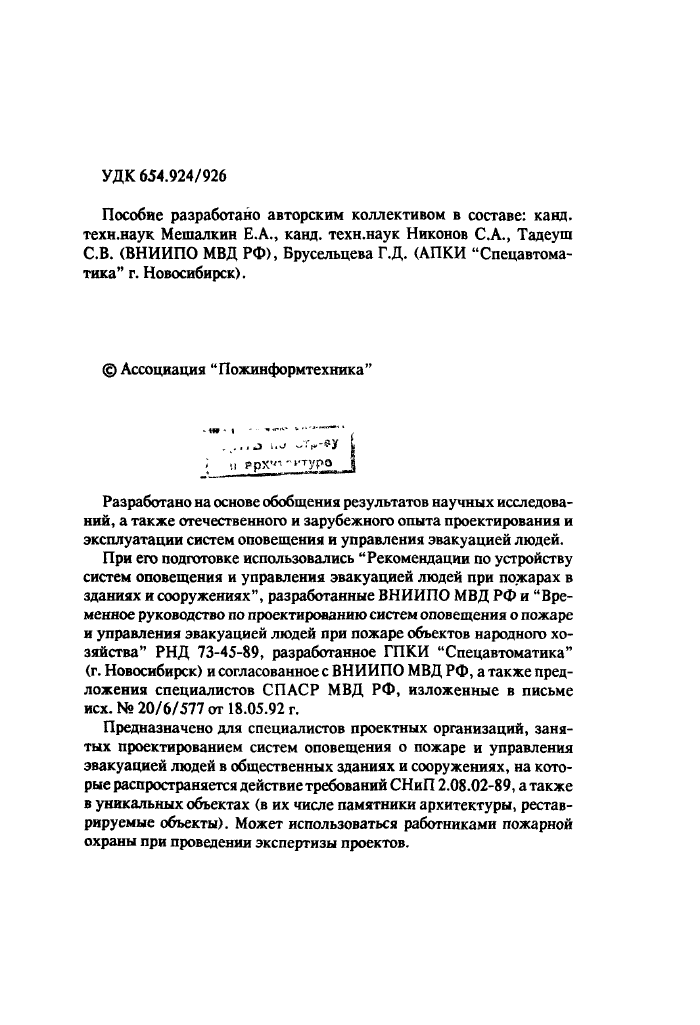

УДК 654.924/926

Пособие разработано авторским коллективом в составе: канд. техн.наук Мешалкин Е.А., канд. техн.наук Никонов С.А., Тадеуш С.В. (ВНИИПО МВД РФ), Брусельцева ГД. (АПКИ “Спецавтома-тика” г. Новосибирск).

©Ассоциация “Пожинформтехника”

Разработано на основе обобщения результатов научных исследований, а также отечественного и зарубежного опыта проектирования и эксплуатации систем оповещения и управления эвакуацией людей.

При его подготовке использовались “Рекомендации по устройству систем оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях”, разработанные ВНИИПО МВД РФ и “Временное руководство по проектированию систем оповещения о пожаре и управления эвакуацией людей при пожаре объектов народного хозяйства” РНД 73-45-89, разработанное ГПКИ “Спецавтоматика” (г. Новосибирск) и согласованное с ВНИИПО МВД РФ, а также предложения специалистов СПАСР МВД РФ, изложенные в письме исх. № 20/6/577 от 18.05.92 г.

Предназначено для специалистов проектных организаций, занятых проектированием систем оповещения о пожаре и управления эвакуацией людей в общественных зданиях и сооружениях, на которые распространяется действие требований СНиП 2.08.02-89, а также в уникальных объектах (в их числе памятники архитектуры, реставрируемые объекты). Может использоваться работниками пожарной охраны при проведении экспертизы проектов.

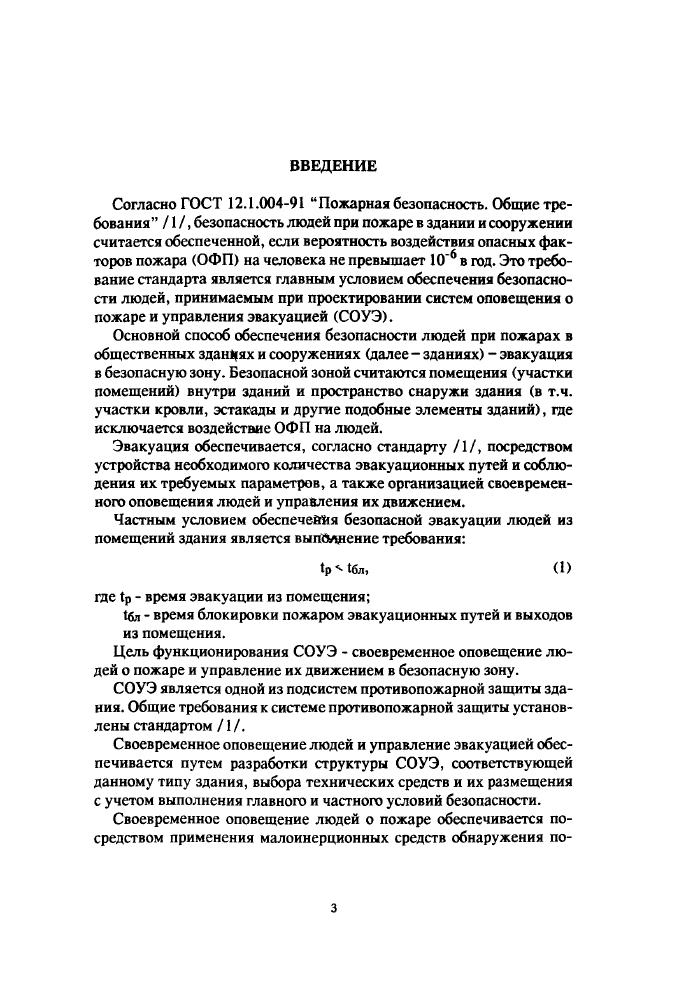

ВВЕДЕНИЕ

Согласно ГОСТ 12.1.004-91 “Пожарная безопасность. Общие требования” /1 /, безопасность людей при пожаре в здании и сооружении считается обеспеченной, если вероятность воздействия опасных факторов пожара (ОФП) на человека не превышает 10‘⁶ в год. Это требование стандарта является главным условием обеспечения безопасности людей, принимаемым при проектировании систем оповещения о пожаре и управления эвакуацией (СОУЭ).

Основной способ обеспечения безопасности людей при пожарах в общественных зданиях и сооружениях (далее - зданиях) - эвакуация в безопасную зону. Безопасной зоной считаются помещения (участки помещений) внутри зданий и пространство снаружи здания (в т.ч. участки кровли, эстак&ды и другие подобные элементы зданий), где исключается воздействие ОФП на людей.

Эвакуация обеспечивается, согласно стандарту /1/, посредством устройства необходимого количества эвакуационных путей и соблюдения их требуемых параметров, а также организацией своевременного оповещения людей и управления их движением.

Частным условием обеспечения безопасной эвакуации людей из помещений здания является вып&шение требования:

1рМбл?    (1)

где t_p - время эвакуации из помещения;

1бл - время блокировки пожаром эвакуационных путей и выходов из помещения.

Цель функционирования СОУЭ - своевременное оповещение людей о пожаре и управление их движением в безопасную зону.

СОУЭ является одной из подсистем противопожарной защиты здания. Общие требования к системе противопожарной защиты установлены стандартом /1 / .

Своевременное оповещение людей и управление эвакуацией обеспечивается путем разработки структуры СОУЭ, соответствующей данному типу здания, выбора технических средств и их размещения с учетом выполнения главного и частного условий безопасности.

Своевременное оповещение людей о пожаре обеспечивается посредством применения малоинерционных средств обнаружения по-

з

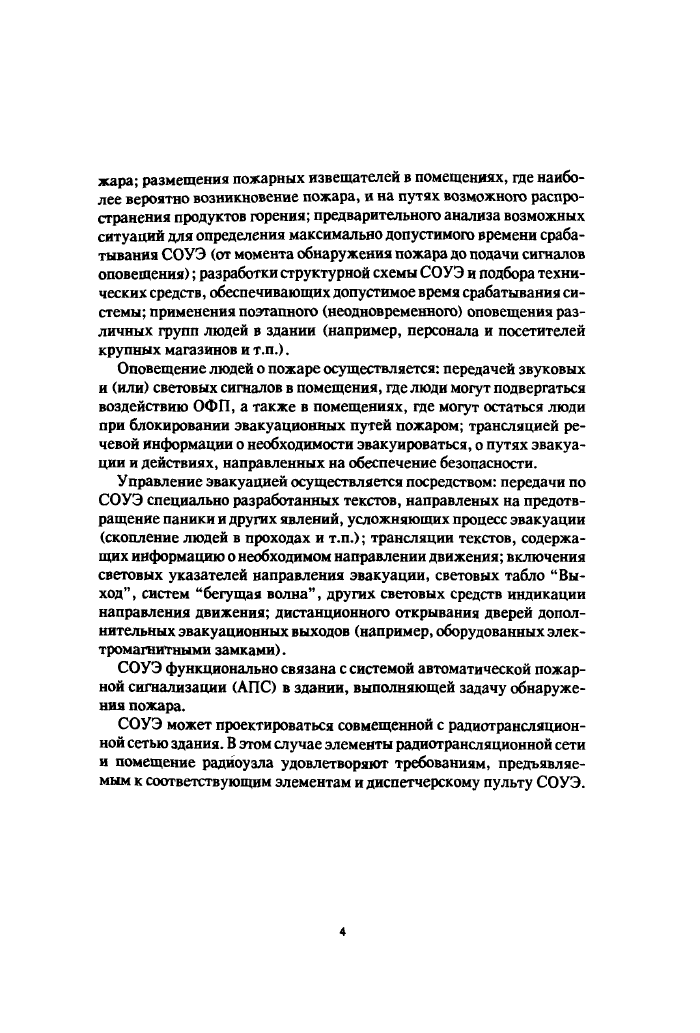

жара; размещения пожарных извещателей в помещениях, где наиболее вероятно возникновение пожара, и на путях возможного распространения продуктов горения; предварительного анализа возможных ситуаций для определения максимально допустимого времени срабатывания СОУЭ (от момента обнаружения пожара до подачи сигналов оповещения); разработки структурной схемы СОУЭ и подбора технических средств, обеспечивающих допустимое время срабатывания системы; применения поэтапного (неодновременного) оповещения различных групп людей в здании (например, персонала и посетителей крупных магазинов и т.п.).

Оповещение людей о пожаре осуществляется: передачей звуковых и (или) световых сигналов в помещения, ще люди могут подвергаться воздействию ОФП, а также в помещениях, где могут остаться люди при блокировании эвакуационных путей пожаром; трансляцией речевой информации о необходимости эвакуироваться, о путях эвакуации и действиях, направленных на обеспечение безопасности.

Управление эвакуацией осуществляется посредством: передачи по СОУЭ специально разработанных текстов, направленых на предотвращение паники и других явлений, усложняющих процесс эвакуации (скопление людей в проходах и т.п.); трансляции текстов, содержащих информацию о необходимом направлении движения; включения световых указателей направления эвакуации, световых табло “Выход” , систем “бегущая волна”, других световых средств индикации направления движения; дистанционного открывания дверей дополнительных эвакуационных выходов (например, оборудованных электромагнитными замками).

СОУЭ функционально связана с системой автоматической пожарной сигнализации (АПС) в здании, выполняющей задачу обнаружения пожара.

СОУЭ может проектироваться совмещенной с радиотрансляционной сетью здания. В этом случае элементы радиотрансляционной сети и помещение радиоузла удовлетворяют требованиям, предъявляемым к соответствующим элементам и диспетчерскому пульту СОУЭ.

4

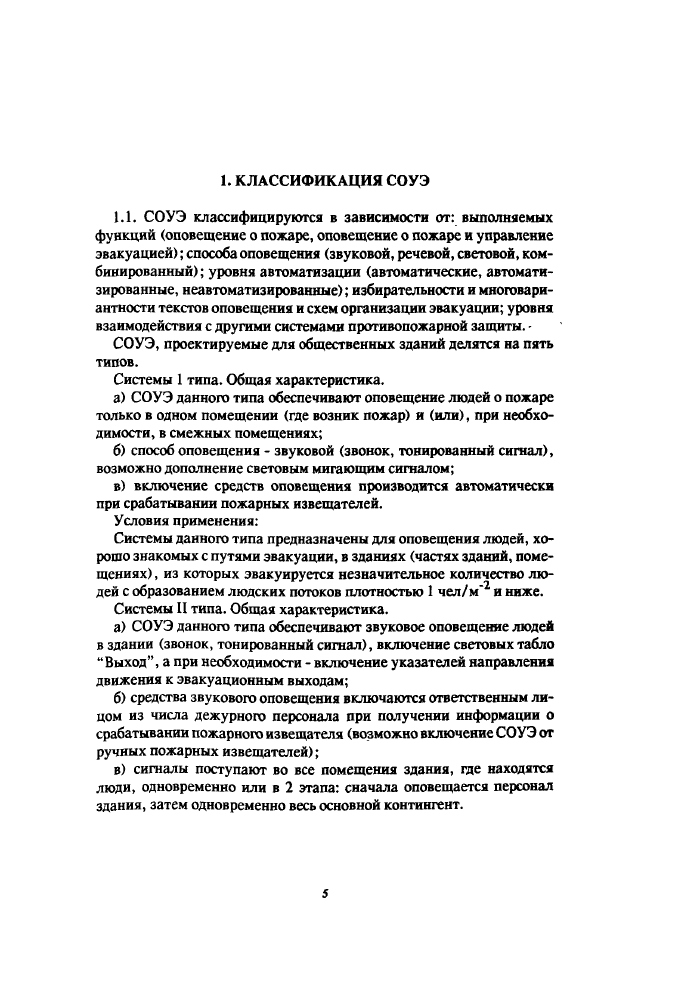

I. КЛАССИФИКАЦИЯ СОУЭ

1.1. СОУЭ классифицируются в зависимости от: выполняемых функций (оповещение о пожаре, оповещение о пожаре и управление эвакуацией); способа оповещения (звуковой, речевой, световой, комбинированный); уровня автоматизации (автоматические, автоматизированные, неавтоматизированные); избирательности и многовариантности текстов оповещения и схем организации эвакуации; уровня взаимодействия с другими системами противопожарной защиты.-

СОУЭ, проектируемые для общественных зданий делятся на пять типов.

Системы 1 типа. Общая характеристика.

а)    СОУЭ данного типа обеспечивают оповещение людей о пожаре только в одном помещении (где возник пожар) и (или), при необходимости, в смежных помещениях;

б)    способ оповещения - звуковой (звонок, тонированный сигнал), возможно дополнение световым мигающим сигналом;

в)    включение средств оповещения производится автоматически при срабатывании пожарных извещателей.

Условия применения:

Системы данного типа предназначены для оповещения людей, хорошо знакомых с путями эвакуации, в зданиях (частях зданий, помещениях) , из которых эвакуируется незначительное количество людей с образованием людских потоков плотностью 1 чел/м‘² и ниже.

Системы II типа. Общая характеристика.

а)    СОУЭ данного типа обеспечивают звуковое оповещение людей в здании (звонок, тонированный сигнал), включение световых табло “Выход”, а при необходимости - включение указателей направления движения к эвакуационным выходам;

б)    средства звукового оповещения включаются ответственным лицом из числа дежурного персонала при получении информации о срабатывании пожарного извещателя (возможно включение СОУЭ от ручных пожарных извещателей);

в)    сигналы поступают во все помещения здания, где находятся люди, одновременно или в 2 этапа: сначала оповещается персонал здания, затем одновременно весь основной контингент.

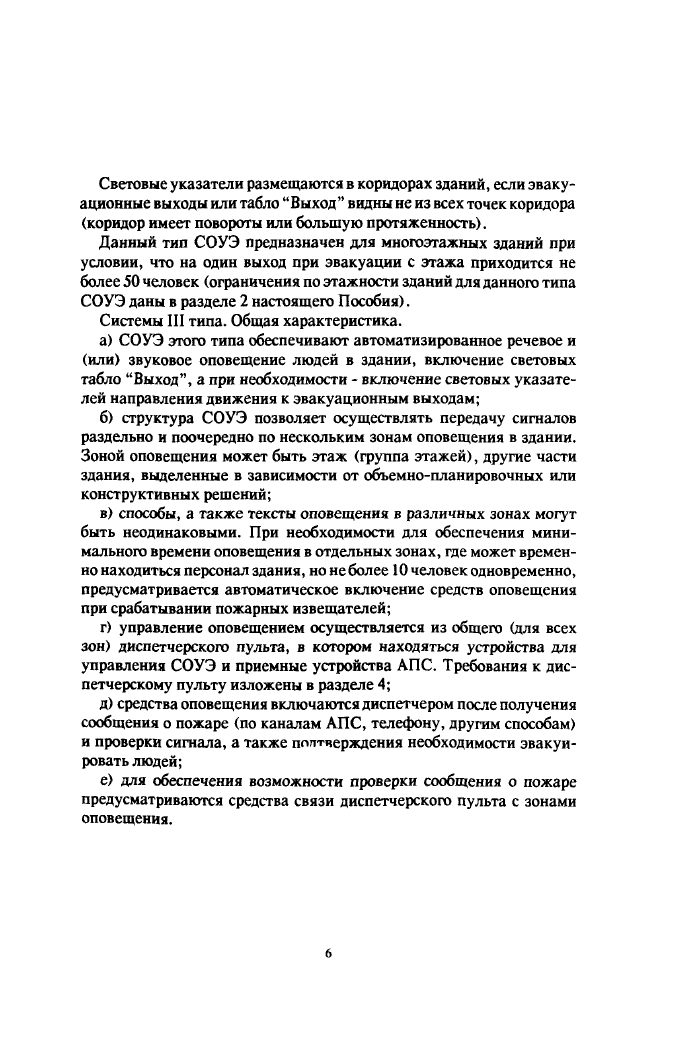

Световые указатели размещаются в коридорах зданий, если эвакуационные выходы или табло “Выход” видны не из всех точек коридора (коридор имеет повороты или большую протяженность).

Данный тип СОУЭ предназначен для многоэтажных зданий при условии, что на один выход при эвакуации с этажа приходится не более 50 человек (ограничения по этажности зданий для данного типа СОУЭ даны в разделе 2 настоящего Пособия).

Системы III типа. Общая характеристика.

а)    СОУЭ этого типа обеспечивают автоматизированное речевое и (или) звуковое оповещение людей в здании, включение световых табло “Выход”, а при необходимости - включение световых указателей направления движения к эвакуационным выходам;

б)    структура СОУЭ позволяет осуществлять передачу сигналов раздельно и поочередно по нескольким зонам оповещения в здании. Зоной оповещения может быть этаж (группа этажей), другие части здания, выделенные в зависимости от объемно-планировочных или конструктивных решений;

в)    способы, а также тексты оповещения в различных зонах могут быть неодинаковыми. При необходимости для обеспечения минимального времени оповещения в отдельных зонах, где может временно находиться персонал здания, но не более 10 человек одновременно, предусматривается автоматическое включение средств оповещения при срабатывании пожарных извещателей;

г)    управление оповещением осуществляется из общего (для всех зон) диспетчерского пульта, в котором находиться устройства для управления СОУЭ и приемные устройства АПС. Требования к диспетчерскому пульту изложены в разделе 4;

д)    средства оповещения включаются диспетчером после получения сообщения о пожаре (по каналам АПС, телефону, другим способам) и проверки сигнала, а также подтверждения необходимости эвакуировать людей;

е)    для обеспечения возможности проверки сообщения о пожаре предусматриваются средства связи диспетчерского пульта с зонами оповещения.

6

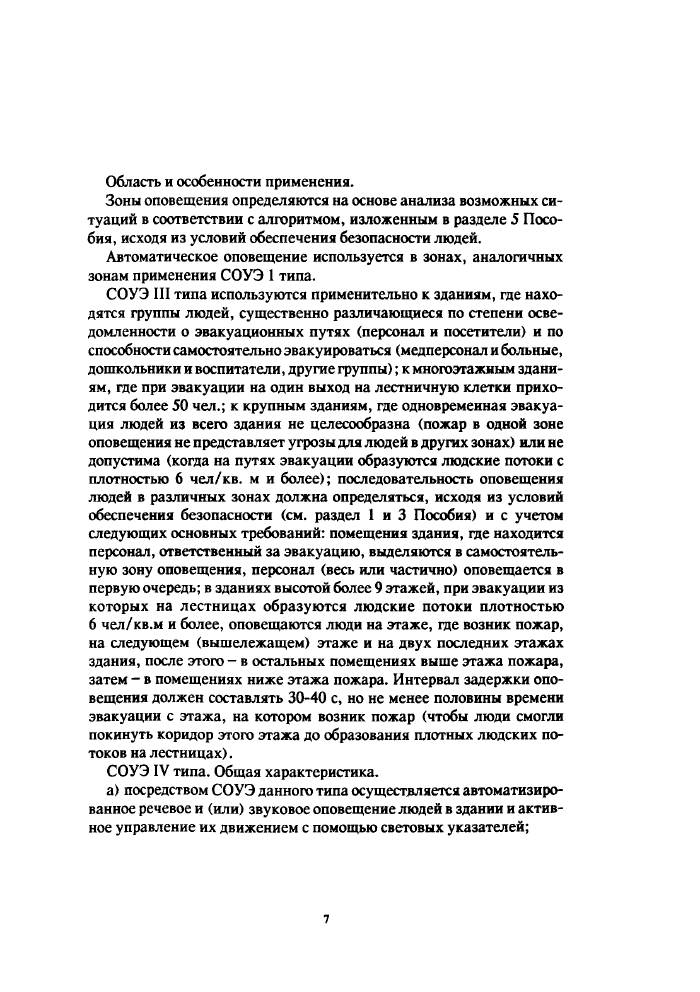

Область и особенности применения.

Зоны оповещения определяются на основе анализа возможных ситуаций в соответствии с алгоритмом, изложенным в разделе 5 Пособия, исходя из условий обеспечения безопасности людей.

Автоматическое оповещение используется в зонах, аналогичных зонам применения СОУЭ 1 типа.

СОУЭ III типа используются применительно к зданиям, где находятся группы людей, существенно различающиеся по степени осведомленности о эвакуационных путях (персонал и посетители) и по способности самостоятельно эвакуироваться (медперсонал и больные, дошкольники и воспитатели, другие группы); к многоэтажным зданиям, где при эвакуации на один выход на лестничную клетки приходится более 50 чел.; к крупным зданиям, где одновременная эвакуация людей из всего здания не целесообразна (пожар в одной зоне оповещения не представляет угрозы для людей в других зонах) или не допустима (когда на путях эвакуации образуются людские потоки с плотностью б чел/кв. м и более); последовательность оповещения людей в различных зонах должна определяться, исходя из условий обеспечения безопасности (см. раздел 1 и 3 Пособия) и с учетом следующих основных требований: помещения здания, где находится персонал, ответственный за эвакуацию, выделяются в самостоятельную зону оповещения, персонал (весь или частично) оповещается в первую очередь; в зданиях высотой более 9 этажей, при эвакуации из которых на лестницах образуются людские потоки плотностью 6 чел/кв.м и более, оповещаются люди на этаже, где возник пожар, на следующем (вышележащем) этаже и на двух последних этажах здания, после этого - в остальных помещениях выше этажа пожара, затем - в помещениях ниже этажа пожара. Интервал задержки оповещения должен составлять 30-40 с, но не менее половины времени эвакуации с этажа, на котором возник пожар (чтобы люди смогли покинуть коридор этого этажа до образования плотных людских потоков на лестницах).

СОУЭ IV типа. Общая характеристика.

а) посредством СОУЭ данного типа осуществляется автоматизированное речевое и (или) звуковое оповещение людей в здании и активное управление их движением с помощью световых указателей;

7

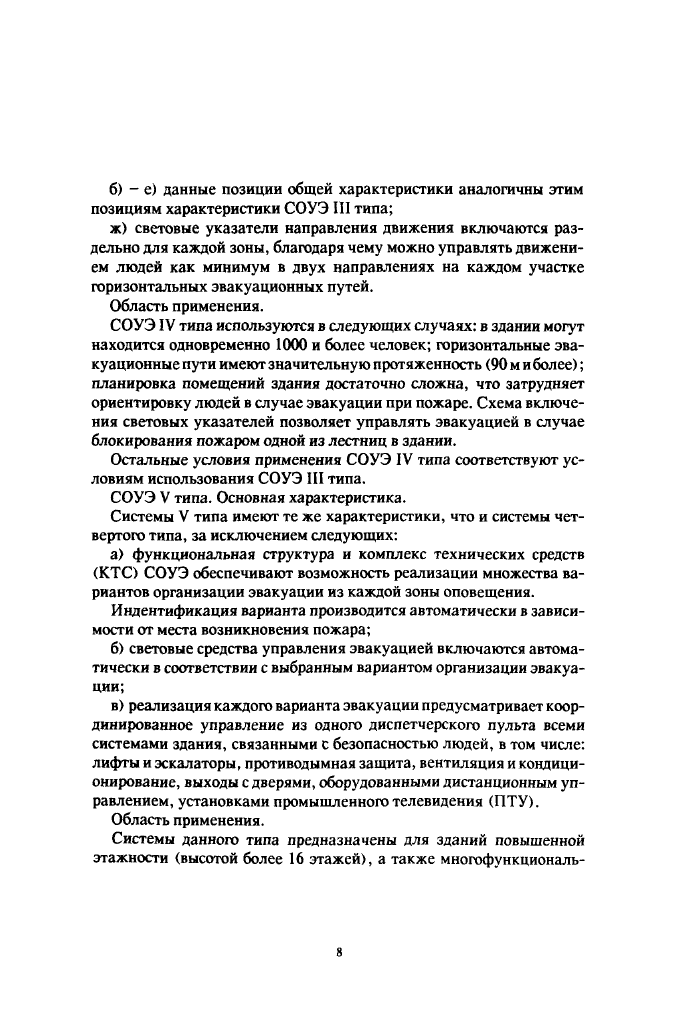

б) - е) данные позиции общей характеристики аналогичны этим позициям характеристики СОУЭIII типа;

ж) световые указатели направления движения включаются раздельно для каждой зоны, благодаря чему можно управлять движением людей как минимум в двух направлениях на каждом участке горизонтальных эвакуационных путей.

Область применения.

СОУЭ IV типа используются в следующих случаях: в здании могут находится одновременно 1000 и более человек; горизонтальные эвакуационные пути имеют значительную протяженность (90 м и более); планировка помещений здания достаточно сложна, что затрудняет ориентировку людей в случае эвакуации при пожаре. Схема включения световых указателей позволяет управлять эвакуацией в случае блокирования пожаром одной из лестниц в здании.

Остальные условия применения СОУЭ IV типа соответствуют условиям использования СОУЭ III типа.

СОУЭ V типа. Основная характеристика.

Системы V типа имеют те же характеристики, что и системы четвертого типа, за исключением следующих:

а)    функциональная структура и комплекс технических средств (КТС) СОУЭ обеспечивают возможность реализации множества вариантов организации эвакуации из каждой зоны оповещения.

Индентификация варианта производится автоматически в зависимости от места возникновения пожара;

б)    световые средства управления эвакуацией включаются автоматически в соответствии с выбранным вариантом организации эвакуации;

в)    реализация каждого варианта эвакуации предусматривает координированное управление из одного диспетчерского пульта всеми системами здания, связанными с безопасностью людей, в том числе: лифты и эскалаторы, противодымная защита, вентиляция и кондиционирование, выходы с дверями, оборудованными дистанционным управлением, установками промышленного телевидения (ПТУ).

Область применения.

Системы данного типа предназначены для зданий повышенной этажности (высотой более 16 этажей), а также многофункциональ-

8

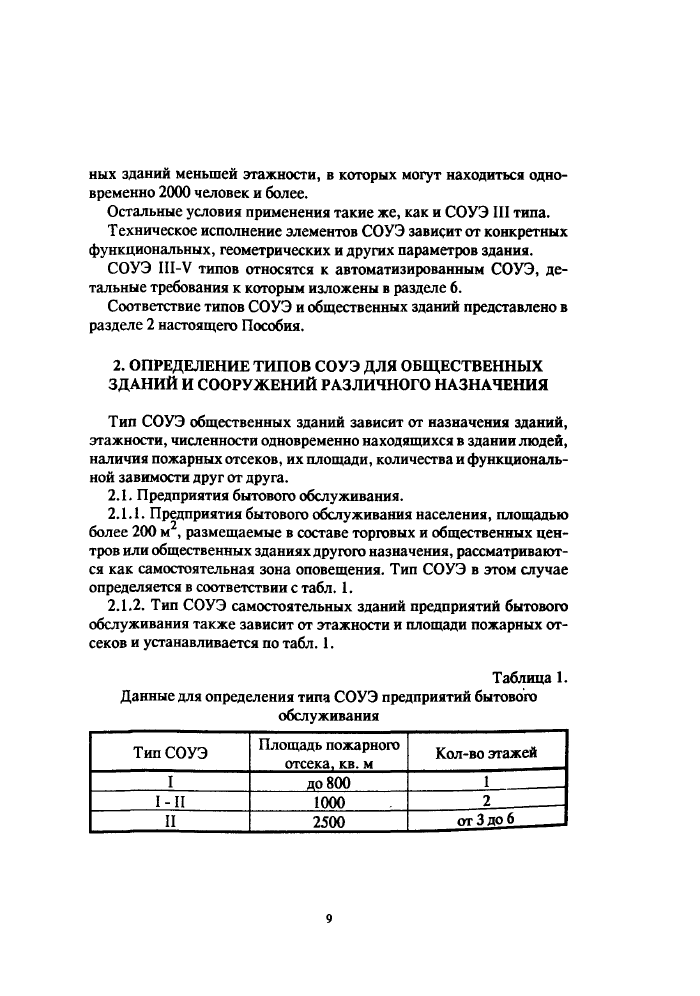

ных зданий меньшей этажности, в которых могут находиться одновременно 2000 человек и более.

Остальные условия применения такие же, как и СОУЭ III типа.

Техническое исполнение элементов СОУЭ завидит от конкретных функциональных, геометрических и других параметров здания.

СОУЭ III-V типов относятся к автоматизированным СОУЭ, детальные требования к которым изложены в разделе 6.

Соответствие типов СОУЭ и общественных зданий представлено в разделе 2 настоящего Пособия.

2. ОПРЕДЕЛЕНИЕ ТИПОВ СОУЭ ДЛЯ ОБЩЕСТВЕННЫХ

ЗДАНИЙ И СООРУЖЕНИЙ РАЗЛИЧНОГО НАЗНАЧЕНИЯ

Тип СОУЭ общественных зданий зависит от назначения зданий, этажности, численности одновременно находящихся в здании людей, наличия пожарных отсеков, их площади, количества и функциональной завимости друг от друга.

2.1.    Предприятия бытового обслуживания.

2.1.1.    Предприятия бытового обслуживания населения, площадью более 200 м², размещаемые в составе торговых и общественных центров или общественных зданиях другого назначения, рассматриваются как самостоятельная зона оповещения. Тип СОУЭ в этом случае определяется в соответствии с табл. 1.

2.1.2.    Тип СОУЭ самостоятельных зданий предприятий бытового обслуживания также зависит от этажности и площади пожарных отсеков и устанавливается по табл. 1.
