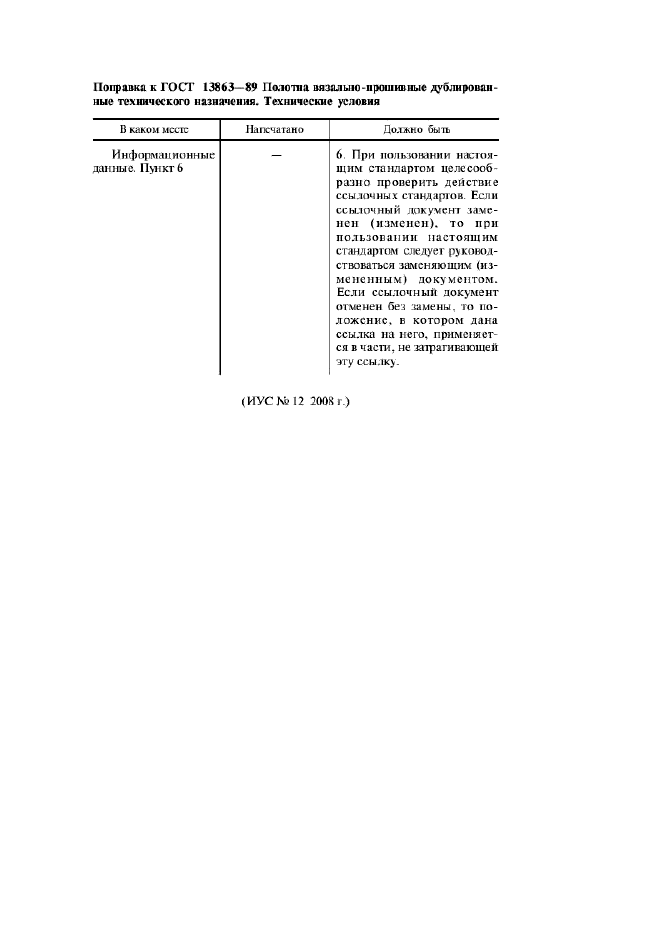

Поправка к ГОСТ 13863-89:

1 страница

‹ › ×

Это поправка для ГОСТ 13863-89

Дата введения	23.09.2008
Актуализация	01.01.2021

стр. 1

ГОСТ 13863-89 Полотна вязально-прошивные дублированные технического назначения. Т(Стр. 1 из 11.повия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

ПОЛОТНА ВЯЗАЛЬНО-ПРОШИВНЫЕ ДУБЛИРОВАННЫЕ ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 13863-89

Издание официальное

3 коп. БЗ 8—89/664

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 677.077:006.354 Группа И16

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОЛОТНА ВЯЗАЛЬНО-ПРОШИВНЫЕ ДУБЛИРОВАННЫЕ ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ ГОСТ

Технические условия 13863—89

Laminated stitch-bonded sheets for technical use.

Specifications

ОКП 59 5284

Срок действия с 01.01.91 до 01.01.96

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на дублированные вязально-прошивные полотна, предназначенные для специальных целей.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Дублированные вязально-прошивное полотна должны изготовляться в соответствии с требованиями настоящего стандарта, технологическими режимами и образцами внешнего вида, согласованными с потребителем.

1.2. Основные параметры и .размеры

1.2.1. Полотна следует прошивать переплетением трико.

1.2.2. Число петель на 50 мм по длине должно быть 14±2, по ширине — 5.

1.3. Характеристики

1.3.1. Для изготовления полотен применяют ткани, указанные в табл. 1.

Перепечатка воспрещена

Издательство стандартов, 1989

Издание официальное ★

2—1126

С. 2 ГОСТ 13863-89

Таблица 1

Марка полотна	Марка ткани	Марка прошивной нити
пвп-ктп	Кремнеземная ткань КТ11	Кремнеземная нить
	ОСТ 6—19—526	К11С6—180
		ОСТ 6—11—389
пвп-ктпк	Кремнеземно-капроновая	Кремнеземная нить
	ткань КТ11К	К11С6—180
	ТУ 6—11—189	ОСТ 6—11—389
ПВП-КСТТ- (ПП)	Комбинированная кремне	Кремнеземная нить
	земно-полипропиленовая	КПС6— 170-БА
	ткань КСТТ-(ПП)	ТУ 6—11—444
	ТУ 6—11—576
пвп-ктк	Кремнеземно-капроновая	Кремнеземная нить
	ткань КТК	К11С6—170-БА
	ТУ 6-11-477	ТУ 6—11—444
пвп-ктп	Кремнеземно-полипропиле	Кремнеземная нить
	новая ткань КТП	К11С6—170-БА
	ТУ 6—11—477	ТУ 6—11—444
ПВП-БТТ	Текстурированная ткань	Кремнеземная нить
	БТТ	К11С6—170-БА
	ТУ 6—11—576	ТУ 6-11-444

1.3.2. Полотна по физико-механическим показателям в зависимости от марки полотна должны соответствовать требованиям, приведенным в табл. 2.

Таблица 2

Разрывная нагрузка, даН, не менее

Марка полотна*

Ширина, см

Толщина, мм

по длине

по ширине

ПВП-КТ11-2 Л

пвп-ктп-зл

ПВП-КТ11-4Л ПВП-КТП-5 Л ПВП-КТП -6Л ПВП-КТП-7Л ПВП-КТ11-8Л ПВП-КТП-9Л

пвп-ктп-ЮЛ

ПВП-КТ11-11Л ПВП-КТП-12Л ПВП-КТ11-13Л ПВП-КТ11-14Л ПВП-КТ11-15Л ПВП-КТ11-16Л ПВП-КТП-4Н

85±3 85 ±3 85±3 85±3 85 ±3 85±3 85±3 85 ±3 85 ±3 85±3 85 ±3 85±3 85 ±3 85 ±3 85±3 85±3

1,0 ±0,2

1.5 ±0,2

2.0 ±0,3 . '2,5 ±0,4

3,0±0,4

3.5 ±0,6 4,0*± 0,6

4.4 ±0,7 4,8±0,7

5.2 ±0,8 5,6±0,8 5,9±0,9

6.1 ±0,9

6.3 ±0,9

6.5 ± 1,0

2.1 ±0,3

129

147

170

179

202

224

238

262

269

285

317

339

355

379

110

105

132

143

156

173

180

197

218

246

268

286

ГОСТ 13863-89 С. 3

Продолжение табл. 2

Марка полотна*	Ширина, см	Толщина, мм	Разрывная я не м по длине	агрузка, даН, енее по ширине
ПВП-КТП-6Н	85 ± 3	3,1 ±0,4	212	93
ПВП-КТ11 -&н	85±3	4,1 ±0,6	272	,146
ПВП-КТ11-ШН	85±3	5,1 ±0,7	362	152 ,
ПВП-КТ1М2Н	8о±3	6,O'±0,9	391	174
ПВП-КТ1Ы4Н	85 ±3	6,9 ±1,0	416	20\|1 ¹
ПВП-КТ1Ы6Н	85±3	7,8± 1,2	.433	213
ПВП-КТ11-18Н	85±3	8,8± 1,3	458	235
ПВП-КТ11-2Ш	85±3	9,7 ±1,4	461	276
ПВП-КТ11-22Н	85 ±3	10,5+1,6	491	313
ПВП-КТП-24Н	85 ±3	11,4 ± 1,7	499	326
ПВП-КТ11К-4Л	70j±2	2,9±0,4	172	93
ПВП-КТ11К-8Л	7К>± 2	4,6 ±0,7	353	294
ПВП-КТ11К-10Л	7ia±2	6,1 ±0,9	612	441:
ПВП-КСТТ- (ПП) -2	9Q±2	2,4 ±0,4	49	39
ПВП-КСТТ- (ПП) -4	90, ±2i	4,5 ±0,7	59	49 ’
ПВП-КСТТ-(ПП)-6	Щ±2	5,5 ±1,0	а 47	118
ПВП-КСТТ-(ПП)-8	9Q±2	7,0±1,O	196	147
ПВП'КТК-2>	95 ±3	‘2,2 ±0,3	294	ЛЗ
ПВП-КТК-4	95 ±3	4,4 ±0,7	392	157
ПВП-КТК-6	у95 ± 3	6,0± 1,0	490	245
ПВП-КТК-8	,95 ±3	8,0± 1,2	637	3>14 .
пвп-ктк-ю	95±3	10,0 ±1,5	686	343 ,
ПВП-КТК-12	i95±3	12Д>±1,8	823	412
ПВП-КТП-2	,95 ±3	2,1 ±0,3	294	113
ПВП-КТП-4	95 ±3	4,2 ±0,6	34а	147
ПВП-КТП-6	95 ±3	6,5± 1,0	470	225
ПВП-КШ-8 *	95 ±3	8,6±1,3	539	294
ПВП-КТП-10 ,	95±3	11,0±1,6	588	343 ,
ПВП-БТТ-2	90i±2	—	80	60
ПВП-БТТ-3	90±2	-—■	90'	60
ПВП-БТТ-4	90!±2		100	70
ПВП-БТТ-5	90’± 2	—	170	) 90
ПВП-БТТ-6	90±2	—i	220'	110
ПВП-БТТ-7	90±2	—	250	120
ПВП-БТТ-8	90±2	—	260t	130
ПВП-БТТ-9	90 ±2		300	150
ПВП-БТТ-10	90±2		470	170

* Расшифровка марки полотна приведена в приложении.

С. 4 ГОСТ 13863-89

1.3.5. Пороки, которые не допускаются, из куска полотна не вырезают, а отмечают на кромке цветной нитью, как условный вырез.

Допускается не более одного условного выреза на каждые

7 м полотна. Условные вырезы исключают из меры рулона или куска полотна.

Примеры условного обозначения:

Марка дублированного вязально-прошивного полотна из кремнеземной ткани марки КТТ1, прошитого по схеме прошивки Н в

8 сложений:

ПВП-КТ11-8Н ГОСТ 13863-89

То же, прошитого по схеме прошивки Л в 21 сложение: ПВП-КТ11-21Л ГОСТ 13863-89

1.3.6. Основные требования к изготовлению

1.3.6.1. Полотно требуемой толщины набирается из предварительно соединенных на вязально-прошивной машине пакетов из двух слоев ткани путем последовательной прошивки каждого последующего пакета со всеми предыдущими.

Каждый последующий пакет накладывается на предыдущие лицевой стороной на изнаночную и лицевой стороной -на лицевую.

Лицевой стороной слоя считают сторону с параллельным расположением петельных столбиков.

Допускается по согласованию с потребителем изготовлять полотна с нечетным числом сложений, при этом показатели разрывной нагрузки и толщины устанавливают не ниже требований предыдущих четных.

1.3.6.2. Полотна до 16 сложений следует наматывать на деревянные валики диаметром 40 мм, свыш>е 16 сложений — в рулоны без валиков. Намотка должна проводиться по всей ширине полотна на фрикционном уплотняющем приспособлении, обеспечивающем плотное и -равномерное натяжение полотна в рулоне без образования складок.

Допускается наматывать рулоны полотна из двух отрезов. В партии допускается не более 25% рулонов полотна в отрезах.

1.3.6.3. Длина рулона и отреза должны соответствовать требованиям, указанным в табл. 3.

Таблица 3

Число сложений полотна	Длина, м рулона	не менее отреза
До 4	20	ь
От 5 до 7	15	5
От 8 до 12	ю.	5
» 13 » 16	7	3
» 17 » 24	4	—

ГОСТ 13863-89 С. 5

1.3.7.Требования безопасности

1.3.7.1. Производственные помещения должны быть оборудованы приточно-вытяжной вентиляцией. Рабочие места и рабочее оборудование, в процессе эксплуатации которого могут выделяться взрывоопасные или вредные вещества, должны иметь местные отсосы.

1.3.7.2. Предельно допустимая концентрация в воздухе рабочей зоны не должна превышать для:

кремнеземной пыли — 1 мг/м²; полипропиленовой пыли— 10 мг/м³;

стеклянной пыли —4 мг/м³ (для полотна марки БТТ) зг 1 мг/м³ (для полотна марки КСТТ-(ПП)).

1.3.7.3. Для защиты кожных покровов необходимо пользоваться специальной одеждой, перчатками, мазями, пастами, силиконовым кремом. Для защиты органов дыхания — респиратор типа У-2К или «Лепесток».

1.3.7.4. Состояние воздушной среды в рабочей зоне должно соответствовать требованиям ГОСТ 12.1.005, строительных норм и правил, утвержденных Госстроем СССР.

1.4. Маркировка

1.4.1. Каждый отрез полотна в рулоне должен иметь на концах клеймо предприятия-изготовителя, которое располагают на расстоянии не более 2 см от края и кромки полотна.

1.4.2. К каждому рулону должен быть прикреплен ярлык с указанием:

наименования предприятия-изготовителя и товарного знака;

марки полотна;

номера рулона;

количества отрезов;

количества метров полотна;

количества и меры условных вырезов;

обозначения настоящего стандарта.

1.4.3. Маркировка при транспортировании — по ГОСТ 7000.

1.5. Упаковка

1.5.1. Рулоны полотна обертывают водонепроницаемой бумагой по ГОСТ 1341 или полиэтиленовой пленкой по ГОСТ 10354 с последующей обшивкой марлей по ГОСТ 11109.

Не допускается сползание полотна с рулона.

1.5.2. Упаковка при транспортировании — по ГОСТ 7000.

С. в ГОСТ 13863-89

марки полотна;

номера партии;

результатов лабораторных испытаний по показателям, предусмотренным настоящим стандартом;

количества метров полотна;

даты выпуска;

обозначения настоящего стандарта.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Отбор проб — по ГОСТ 6943.0.

3.2. Определение ширины и толщины — по ГОСТ 6943.7.

При разногласиях определение толщины проводят в пяти местах по всей длине рулона в любой точке от новых единиц упаковки.

3.3. Определение плотности прошива—по ГОСТ 15902.2.

3.4. Определение разрывной 'нагрузки — по ГОСТ 6943.10.

4. ТРАНСПОРТИРОВАНИЕ

4.1. Транспортирование полотен — по ГОСТ 7000 со следующим дополнением:

при транспортировании на расстояние более 1000 км рулоны полотна должны быть уложены дополнительно в контейнеры.

5. ХРАНЕНИЕ

5.1. Хранение полотен — по ГОСТ 7000.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие полотен требованиям настоящего стандарта при соблюдении потребителем условий хранения и транспортирования.

6.2. Гарантийный срок хранения — 8 лет со дня изготовления.

ГОСТ 13863-89 С. 7

ПРИЛОЖЕНИЕ

Справочное

РАСШИФРОВКА МАРКИ ПОЛОТНА

ПВП — полотна вязально-прошивные; .

КТ11, КТ11К, КСТТ-(ПП), КТП, БТТ —марка исходной ткани; ⁵

2, 3, 4...24 — число сложений, *

Н, Л — схема прошивки:

Н — настилание пакетов «лицом к лицу»;

Л — настилание пакетов лицевой стороной яа изнаночную.

Марка полотна, в которой не указана схема прошивки полотна, пооиш' вается по схеме Л.

С. 8 ГОСТ 13863-89

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЁН Министерством легкой промышленности СССР

РАЗРАБОТЧИКИ СТАНДАРТА

Г. К. Мухамеджанов, канд. техн. наук (руководитель темы); В. М. Зотова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.09.89 № 2762

3. Периодичность проверки — 5 лет Срок первой проверки — 1993 г.

4. ВЗАМЕН ГОСТ 13863-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер раздела, пункта
ГОСТ 12.1 ЛОб—88	1.3.7.4
ГОСТ 1341-84	1.5.1
ГОСТ 6943.0-79	2.1; 3.1
ГОСТ 6943.7-79	3.2
ГОСТ 6943.1.0-79	3.4
ГОСТ 7000-80	1.4.3; 1.5.2; 4.1; 5.1
ГОСТ 10354—82	1.5.1
ГОСТ 11109-74	1.5.1
ГОСТ 15902.2-79	3.3
‘ОСТ G—11—389—74	1.3.1
ОСТ 6—19—526—87	1.3.1
ТУ 6—11—189—76	1.3.1
ТУ 6—М—444—77	1.3.1
ТУ 6—11—477—78	1.3.1
ТУ 6—11—576—83 Н х:	1.3.1

Редактор И. В. Виноградская Технический редактор Л. А. Никитина Корректор В. И. Кануркина

Сдано в наб. 09.10.89 Подп в печ. 21.11.89 0,75 уел. печ. л., 0,75 уел. кр.-отт. 0,49 уч.-изд. л₁ Тираж 4000 ..........Цена 3 к.

Ордена «Знак Почета» Издательство стандартов, 123557, Москва, ГСП, Новопресненский пер., 5 Тип. «Московский печатник». Москва, Лялнн пер., 5. Зак. 1126

Цена 3 коп.

	Единица
Величина	Наименование	Обоаиачеиие
		международное	русское

ОСНОВНЫ	Е Е Д И Н И 1	1 ы СИ
Длина	метр	ш	м
Масса	килограмм	kg	кг
Время	секунда	S	с
Сила электрического тока	ампер	А	А
Термодинамическая температура	кельвин	К	К
Количество вещества	моль	mol	моль
Сила света	кандела	cd	кд
ДОПОЛНИТЕЛЬНЫЕ ЕЛ		L И Н И Ц Ы СИ
Плоский угол	радиан	rad	рад
Телесный угол	стерадиан	sr	ср

ПРОИЗВОДНЫЕ ЕДИНИЦЫ СИ, ИМЕЮЩИЕ СПЕЦИАЛЬНЫЕ НАИМЕНОВАНИЯ

		:дкниц&		Выражение через основные и до*
Величина		Обозначение		Выражение через основные и до*
Величина	HtH м сноп* ние	междуна родное	русское	полнитепьиые единицы СИ
Частота	герц	Hz	Гц	с-'
Сила	ньютон	N	Н	мкгс^-2
Давление	паскаль	Ра	Па	м~' • кг- с^-2
Энергия	джоуль	J	Дж	м^г ■ КГ с^-2
Мощность	ватт	W	Вт	М²КГ-С^-3
Количество электричества	кулон	С	Кл	с А
Электрическое напряжение	вольт	V	В	м² кг с"³ А^-1
Электрическая емкость	фарад	F	Ф	м~?кг~‘ • с⁴ -А*
Электрическое сопротивление	ом	и	Ом	м^гкгс~-А^-1
Электрическая проводимость	сименс	S	См	м^кг^с’-А*
Поток магнитной индукции	вебер	Wb	Вб	м² ■ кг - с^-1 А^-1
Магнитная индукция	тесла	т	Тл	кг с^-**А”¹
Индуктивность	генри	н	Гн	м^гкгс“* • А“*
Световой поток	люмен	1т	лм	кд • ср
Освещенность	люкс	1х	лк	М-* ■ кд • ср
Активность радионуклида	беккерель	Bq	Бк	с-'
Поглощенная доза ионизирую	грэЙ 1	Gy	Гр	м² • с^-2
щего излучения Эквивалентная доза излучения	«иверт	Sv	Зв	м^а*с-^а ,

1.3.3. В полотнах не допускаются пороки: загрязнения, посторонние включения, масляные пятна, пропуск петель более 10 см, потертость нижнего слоя полотна до 10 сложений, утолщения от стыковки полотен более 20 см.

1.3.4. В полотнах допускаются: следы и пятна замасливателя, два пропуска петель до 10 см в рулоне для полотен до 7 сложений и один пропуск для полотен свыше 7 сложений.

наименования предприятия-изготовителя и товарного знака;
