Это поправка для ГОСТ Р 53465-2009

Дата введения11.04.2011
Актуализация11.11.2011
Стр. 1
стр. 1

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫМ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТР

53465

2009

Оснастка литейная УКЛОНЫ ЛИТЕЙНЫЕ

Издание официальное

ю

о

з

35

о

о

сч

I

00

со

ш


Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1    РАЗРАБОТАН Государственным образовательным учреждением высшего профессионального образования «Московский государственный технический университет «МАМИ»

2    ВНЕСЕН Техническим комитетом по стандартизации ТК252 «Литейное производство»

3    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2009 г. № 611-ст

4    ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты»,атекст измененийипоправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

© Стандартинформ, 2010

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ПОПРАВКИ, ВНЕСЕННЫЕ В НАЦИОНАЛЬНЫЕ СТАНДАРТЫ РОССИЙСКОЙ ФЕДЕРАЦИИ

25 МАШИНОСТРОЕНИЕ

ОКС 25.120.30 Группа Г21

Поправка к ГОСТ Р 53465-2009 Комплекты модельные. Уклоны литейные

В каком месте

Напечатано

Должно быть

Титульный лист и первая страница стандарта. Наименование стандарта

Комплекты модельные. Уклоны литейные

Оснастка литейная. Уклоны литейные

(ИУС № 7 2010 г.)

25 МАШИНОСТРОЕНИЕ

ОКС 25.120.30 Группа Г21

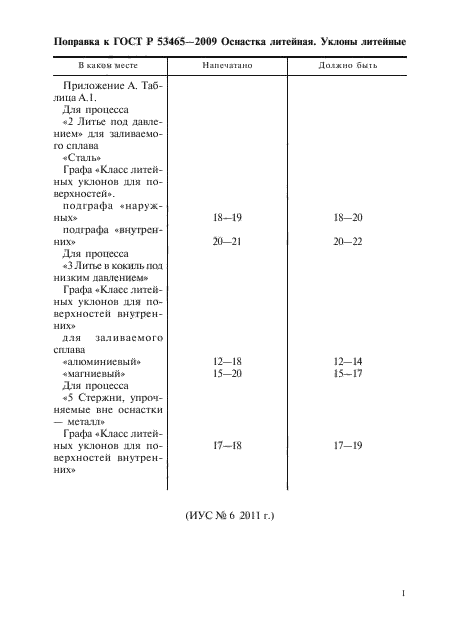

Поправка к ГОСТ Р 53465-2009 Оснастка литейная. Уклоны литейные

В каком месте

Напечатано

Должно быть

Приложение А. Таб

лица А. 1.

Для процесса

«2 Литье под давле

нием» для заливаемо

го сплава

«Сталь»

Графа «Класс литей

ных уклонов для по

верхностей».

подграфа «наруж

ных»

18-19

18-20

подграфа «внутрен

них»

20-21

20-22

Для процесса

«3 Литье в кокиль под

низким давлением»

Графа «Класс литей

ных уклонов для по

верхностей внутрен

них»

для заливаемого

сплава

«алюминиевый»

12-18

12-14

«магниевый»

15-20

15-17

Для процесса

«5 Стержни, упроч

няемые вне оснастки

— металл»

Графа «Класс литей

ных уклонов для по

17-18

17-19

верхностей внутрен

них»

(ИУС № 6 2011 г.)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Оснастка литейная УКЛОНЫ ЛИТЕЙНЫЕ

Foundry equipment. Foundry biases

Дата введения — 2010—07—01

1 Область применения

Настоящий стандарт распространяется на литейные уклоны литейной оснастки, предназначенной для изготовления отливок из разных сплавов: в песчаные формы, оболочковые формы, с использованием холодно твердеющих смесей, в металлические формы под давлением, низким и гравитационным давлением, по газифицируемым моделям, вакуумной формовкой, а также пресс-формдля изготовления моделей и стержневых ящиков, а также стержней, рабочие поверхности которых контактируют с отливкой.

Стандарт не распространяется на модели элементов литниковой системы (стояк, выпор, прибыль и т. п.), а также знаковых частей моделей и стержней.

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1    литейные уклоны: Уклоны, необходимые для облегчения удаления моделей из разовых форм, стержней из стержневых ящиков, разовых моделей для литья по выплавляемым и выжигаемым моделям из пресс-форм, отливок из многократных форм [1].

2.2    номинальный размер детали (отливки): Размер, указанный на чертеже детали (отливки).

3 Литейные уклоны

3.1 Литейные уклоны в зависимости от требований, предъявляемых к поверхности отливки, следует выполнять:

- на обрабатываемых поверхностях отливки сверх припуска на обработку за счет увеличения размеров (рисунок 1 а). Допускается по согласованию сторон выполнение уклонов за счет уменьшения припуска, но не более чем на 30 % его значения;

Издание официальное

Н — высота внешней формообразующей поверхности отливки; h — высота внутренней формообразующей поверхности

отливки; р — величина уклона в градусах

Рисунок 1

-    на необрабатываемых поверхностях отливки, не сопрягаемых по контуру с другими деталями, за счет увеличения и уменьшения размеров отливки (рисунок 1 б);

-    на необрабатываемых поверхностях отливки, сопрягаемых по контуру с другими деталями, за счет уменьшения (рисунок 1в) или увеличения (рисунок 1з) размеров отливки в зависимости от поверхностей сопряжения.

3.2 Значения литейных уклонов формообразующих поверхностей должны соответствовать указанным в таблице 1.

Примечание — Значения литейных уклонов для ступенчатых формообразующих поверхностей даны для максимальной высоты.

Таблица 1

Высота основной формообразующей поверхности, мм

Литейный уклон модельного комплекта, град/мм, не более, для класса

1

2

3

4

5

6

7

8

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

До 10 включ.

0°7'

0,02

0°9'

0,02

0°10'

0,03

0°14'

0,04

0°17'

0,05

0°21 '

0,06

28'

0,08

34'

0,1

От 10 до 18 вкпюч.

0°6'

0,02

0°8'

0,03

0°10'

0,04

0°13'

0,05

0°15'

0,06

0°20'

0,08

26'

0,1

31 '

0,12

От 18 до 30 вкпюч.

0°4'

0,03

0°6'

0,04

0°7'

0,05

0°9'

0,06

0°12'

0,08

0°15'

0,1

22'

0,12

24'

0,16

От 30 до 50 вкпюч.

0°3'

0,04

0°4'

0,05

0°5'

0,06

0°6'

0,07

0°9'

0,1

0°11'

0,12

16'

0,16

18'

0,2

От 50 до 80 вкпюч.

0°7'

0,12

0°9'

0,16

11'

0,2

14'

0,25

От 80 до 120 вкпюч.

11'

0,3

От 120 до 180 вкпюч.

От 180 до 250 вкпюч.

От 250 до 315 вкпюч.

От 315 до 400 вкпюч.

От 400 до 500 вкпюч.

От 500 до 630 вкпюч.

От 630 до 800 вкпюч.

От 800 до 1000 включ.

От 1000 до 1250 включ.

От 1250 до 1600 включ.

От 1600 до 2000 включ.

От 2000 до 2500 включ.

Св. 2500

Продолжение таблицы 1

Высота основной формообразующей поверхности, мм

Литейный уклон модельного комплекта, град/мм, не более, для класса

9

10

11

12

13

14

15

16

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

До 10 включ.

42'

0,12

'55'

0,16

1°09'

0,2

1°17'

0,3

1°42'

0,4

2°08'

0,5

2°34'

0,6

3°25'

0,8

От 10 до 18 вкпюч.

41 '

0,16

51 '

0,2

1°04'

0,25

52'

0,35

1°14'

0,5

1°29'

0,6

1°58'

0,8

2°28'

1,0

От 18 до 30 вкпюч.

30'

0,2

37'

0,25

44'

0,3

36'

0,4

53'

0,6

1°02'

0,7

1°20'

0,9

1°37'

1,1

От 30 до 50 вкпюч.

22'

0,25

27'

0,3

31 '

0,35

27'

0,5

38'

0,7

43'

0,8

54'

1,0

1°11'

1,3

От 50 до 80 вкпюч.

16'

0,3

22'

0,4

24'

0,45

21 '

0,6

28'

0,8

32'

0,9

39'

1,1

49'

1,4

От 80 до 120 вкпюч.

14'

0,4

18'

0,5

18'

0,5

16'

0,7

21 '

0,9

23'

1,0

28'

1,2

35'

1,5

От 120 до 180 вкпюч.

14'

0,6

13'

0,8

18'

1,1

23'

1,4

26'

1,6

32'

2,0

От 180 до 250 вкпюч.

17'

1,4

21 '

1,7

25'

2,0

31 '

2,5

От 250 до 315 вкпюч.

20'

2,1

24'

2,5

30'

3,1

От 315 до 400 вкпюч.

23'

3,0

29'

3,8

От 400 до 500 вкпюч.

27'

4,4

От 500 до 630 включ.

От 630 до 800 включ.

От 800 до 1000 включ.

От 1000 до 1250 включ.

От 1250 до 1600 включ.

От 1600 до 2000 включ.

От 2000 до 2500 включ.

Св. 2500

Окончание таблицы 1

Высота основной формообразующей поверхности, мм

Литейный уклон модельного комплекта, град/мм, не более, для класса

17

18

19

20

21

22

град

мм

град

мм

град

мм

град

мм

град

мм

град

мм

До 10 вкпюч.

3°50'

0,9

4°16’

1,0

5°07’

1,2

6°48’

1,6

8°29’

2,0

9°19’

2,2

От 10 до 18 включ.

2°57'

1,2

3°27’

1,4

3°56’

1,6

4°55’

2,0

5°24’

2,2

5°54’

2,4

От 18 до 30 включ.

1°55'

1,3

1°52’

1,5

2°40’

1,8

3°15’

2,2

3°33’

2,4

3°59’

2,7

От 30 до 50 включ.

1°22'

1,5

1°07’

1,7

1°49’

2,0

2°10’

2,4

2°27’

2,7

2°43’

3,0

От 50 до 80 вкпюч.

56’

1,6

47’

1,9

1°17’

2,2

1°35’

2,7

1°45’

3,0

2°06’

3,6

От 80 до 120 вкпюч.

42’

1,8

44’

2,0

56’

2,4

1°10’

3,0

1°24’

3,6

1°34’

4,0

От 120 до 180 вкпюч.

39’

2,4

42’

2,7

52’

3,2

58’

3,6

1°05’

4,0

1°21’

5,0

От 180 до 250 вкпюч.

37’

3,0

41 ’

3,4

49’

4,0

55’

4,5

1°01’

5,0

1°13’

6,0

От 250 до 315 вкпюч.

36’

3,7

39’

4,2

48’

5,0

53’

5,5

58’

6,0

1°08’

7,0

От 315 до 400 вкпюч.

35’

4,5

37’

5,1

46’

6,0

50’

6,5

54’

7,0

1°01’

8,0

От 400 до 500 вкпюч.

32’

5,2

37’

6,0

43’

7,0

46’

7,5

49’

8,0

1°01’

10,0

От 500 до 630 вкпюч.

32’

6,7

32’

7,6

43’

9,0

46’

9,5

48’

10,0

58’

12,0

От 630 до 800 вкпюч.

42’

11,0

44’

11,5

46’

12,0

54’

14,0

От 800 до 1000 включ.

43’

14,0

49’

16,0

От 1000 до 1250 включ.

39’

16,0

49’

20,0

От 1250 до 1600 включ.

34’

20,0

46’

24,0

От 1600 до 2000 включ.

45’

30,0

От 2000 до 2500 включ.

Св. 2500

3.3 Классы уклонов для отливок, изготовляемых различными способами литья, следует выбирать потаблицеА.1 (приложениеА).

Таблица А.1 является открытой и позволяет вносить дополнения для новых технологических процессов, а также учитывать совершенствование существующих.

3.4 Если в стержневом ящике требуется выполнение уклона на вертикальной стенке, его величина должна соответствовать уклону модели, показанной на рисунке 2а для соблюдения равномерной толщины стенки. Допускается вариант, показанный на рисунке 2б.

МФ — плоскость разъема; р — величина уклона в градусах Рисунок 2

3.5    В технических требованиях кчертежу отливки с нанесенными размерами отливки должен быть указан класс литейных уклонов. Требования к уклонам учитывает технолог при разработке технологии изготовления отливки.

Пример условного обозначения литейных уклонов класса 9 в технических требованиях на отливку:

Уклоны литейные — КУ9

3.6    Методы испытаний

Контроль выполнения литейных уклонов проводят на соответствие классу, указанному в технических требованиях на отливку.

3.7    Примеры выполнения литейных уклонов даны в приложении Б (рисунок Б.1).

Приложение А (обязательное)

Выбор классов литейных уклонов

Таблица А.1

Литейные формы, формы для моделей, модели и стержневые ящики для способов их изготовления

Класс литейных уклонов для поверхностей

Процесс

Материал оснастки

Заливаемый сплав

наружных

внутренних

1 Вакуумная формовка

Металл

5—7

6—8

Дерево

7—9

8—10

2 Литье под давлением

Металл

Цинковый

8—10

11—13

Алюминиевый

10—12

13—15

Магниевый

11—13

14—16

Медный

12—14

15—17

Сталь

18—19

20—21

3 Литье в кокиль под низким давлением

Металл

Цинковый

9—11

12—14

Алюминиевый

11—13

12—18

Магниевый

14—19

15—20

Медный

13—15

16—18

Чугун

17—19

19—21

Сталь

19—20

20—22

4 Пресс-формы для изготовления моделей:

выплавляемых

7—9

9—11

выжигаемых

8—10

10—12

газифицируемых

10—11

10—12

5 Стержни, упрочняемые:

в холодной оснастке

Металл

12—14

13—15

в горячей оснастке

Металл

13—15

14—16

вне оснастки

Металл

15—17

17—18

Дерево

17—19

19—21

6 Литье в песчано-глинистые формы, степень механизации производства:

ручное, опочная

Дерево

18—20

20—22

поточно-механизиро

ванное

Дерево

17—19

19—21

Металл

16—18

18—20

полуавтоматизирован-

ное

Металл

15—17

17—19

автоматизированное

Металл

14—16

16—18

то же с автоматизированной системой управления технологическим процессом (импульс)

Металл

13—15

15—17

Окончание таблицы А.1

Литейные формы, формы для моделей, модели и стержневые ящики для способов их изготовления

Класс литейных уклонов для поверхностей

Процесс

Материал оснастки

Заливаемый сплав

наружных

внутренних

Автоматизированная формовочная линия, безо-почная

Металл

16—18

18—20

7 Формы из холод-но-твердеющих смесей

Металл

13—15

14—16

Дерево

14—16

16—18

8 Формы оболочковые

Металл

11—13

13—15

Примечание — В настоящей таблице указаны диапазоны классов литейных уклонов литейной оснастки для песчаных форм, стержней: меньшие значения относятся к маловлажным, высокопрочным смесям, при использовании литейной оснастки с высокой чистотой поверхности, соотношением диаметра к высоте отверстия (выступа) > 1, использованием поддержки болвана; средние значения относятся к смесям средней влажности, средней прочности, при использовании литейной оснастки со средней чистотой поверхности, соотношением диаметра к высоте отверстия (выступа) < 1, использованием поддержки болвана; большие значения относятся к смесям повышенной влажности, пониженной прочности, при использовании модельного комплекта с высокой чистотой поверхности, соотношением диаметра к высоте отверстия (выступа) < 1, без использования поддержки болвана.

В настоящей таблице указаны диапазоны классов литейных уклонов технологической оснастки металлических форм, пресс-форм для изготовления отливок, а также производства легкоплавких и выжигаемых моделей: меньшие значения относятся к условиям, обеспечивающим автоматизированное отслеживание времени нахождения отливки в форме или модели в пресс-форме, высокой чистоты рабочей поверхности оснастки, наличие высококачественных красок или смазок; средние значения относятся к условиям, обеспечивающим полуавтома-тизированное отслеживание времени нахождения отливки в форме или модели в пресс-форме, средней чистоты рабочей поверхности оснастки, наличие качественных красок или смазок; большие значения относятся к условиям, обеспечивающим ручное отслеживание времени нахождения отливки в форме или модели в пресс-форме, пониженной чистоты рабочей поверхности оснастки, наличие красок или смазок.

Н — большая высота ступенчатой формообразующей поверхности отливки; h — меньшая высота ступенчатой формообразующей поверхности отливки; р — величина уклона в градусах; Ф — плоскость разъема формы

а    б


Приложение Б (справочное)

Примеры выполнения литейных уклонов


Рисунок Б.1

Библиография

[1] Трухов А.П., Сорокин Ю.А., Ершов М.Ю. и др. Технология литейного производства. Литье в песчаные формы. Учебникдля ВУЗов, 2005 г., 571 с.

УДК 121.744.072:006.354    ОКС25.120.30    Г21    ОКП411000

Ключевые слова: литейная оснастка, литейные уклоны

Редактор ЛИ. Нахимова Технический редактор Н.С. Гришанова Корректор А.С. Черноусова Компьютерная верстка А.Н. Золотаревой

Сдано в набор 21.07.2010. Подписано в печать 20.08.2010. Формат60 х 84^. Бумага офсетная.    Гарнитура Ариал.

Печать офсетная. Усл. печ. л. 1,40. Уч.-изд. л. 0,80. Тираж 154 экз. Зак. 663.

ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4. www.gostinfo.ruinfo@gostinfo.ru Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.

Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник», 105062 Москва, Лялин пер., 6.
