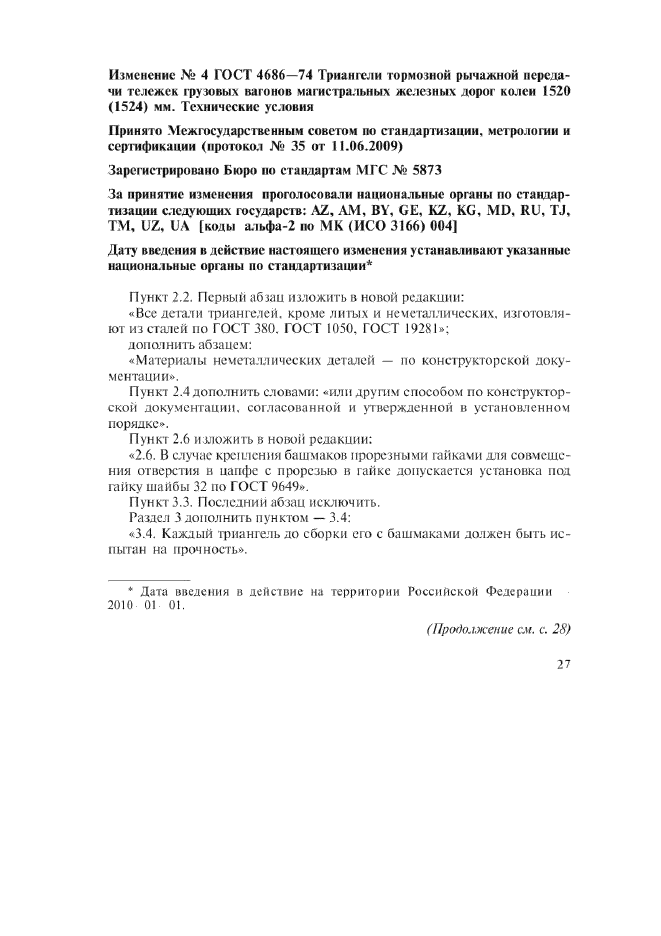

Изменение № 4 ГОСТ 4686-74 Триангели тормозной рычажной передачи тележек грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм. Технические условия

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 35 от 11.06.2009)

Зарегистрировано Бюро по стандартам МГС № 5873

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, GE, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 но MK (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации1

Пункт 2.2. Первый абзац изложить в новой редакции:

«Все детали триангелей. кроме литых и неметаллических, изготовляют из сталей по ГОСТ 380. ГОСТ 1050, ГОСТ 19281»; дополнить абзацем:

«Материалы неметаллических деталей — по конструкторской документации».

Пункт 2.4 дополнить словами: «или другим способом по конструкторской документации, согласованной и утвержденной в установленном порядке».

Пункт 2.6 изложить в новой редакции:

«2.6. В случае крепления башмаков прорезными гайками для совмещения отверстия н цапфе с прорезью в гайке допускается установка под гайку шайбы 32 по ГОСТ 9649».

Пункт 3.3. Последний абзац исключить.

Раздел 3 дополнить пунктом — 3.4:

«3.4. Каждый триангель до сборки его с башмаками должен быть испытан на прочность*.

27

1

Дата введения в действие на территории Российской Федерации 2010 01 01.

(Продолжение см. с. 28)

Страница2

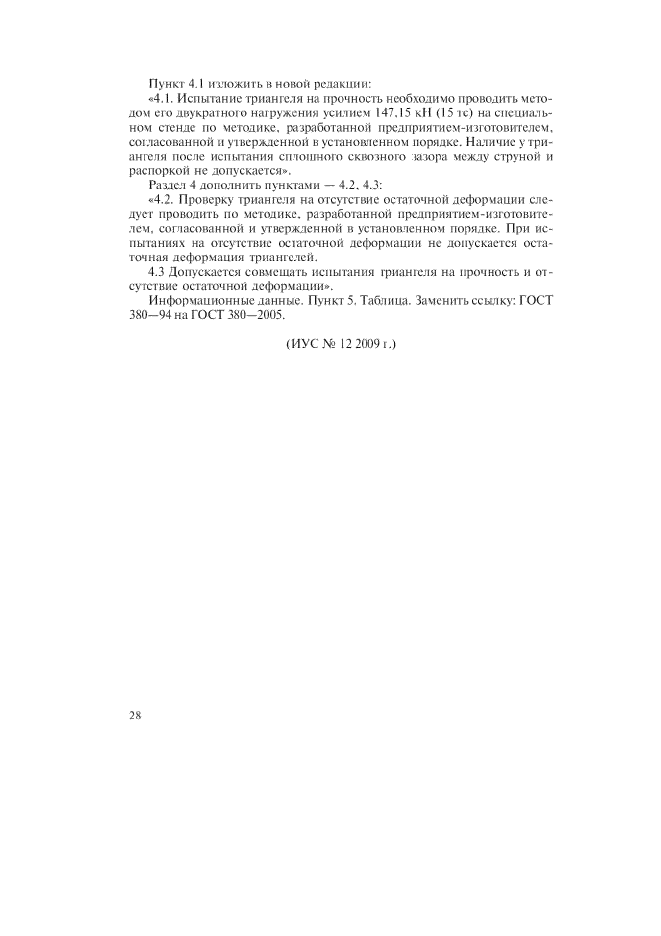

Пункт 4.1 и пожить к новой редакии и:

«4.1. Испытание триангеля на прочность необходимо проводить методом его двукратного нагружения усилием 147.15 к! I (15 тс) на специальном стенде по методике, разработанной предпрнятием-изготовителем. согласованной и утвержденной в установленном порядке. Наличие у триангеля после испытания сплошного сквозного зазора между струной и распоркой не допускается».

Раздел 4 дополнить пунктами — 4.2. 4.3:

«4.2. Проверку триангеля на отсутствие остаточной деформации следует проводить по методике, разработанной предприятием-изготовителем. согласованной и утвержденной в установленном порядке. При испытаниях на отсутствие оааточной деформации не допускается остаточная деформация триангслей.

4.3 Допускается совмещать испытания триангеля на прочность и отсутствие остаточной деформации».

Информационные данные. Пункт 5. Таблица. Заменить ссылку: ГОСТ 380-94 на ГОСТ 380-2005.

(ИУС № 12 2009 г.)
