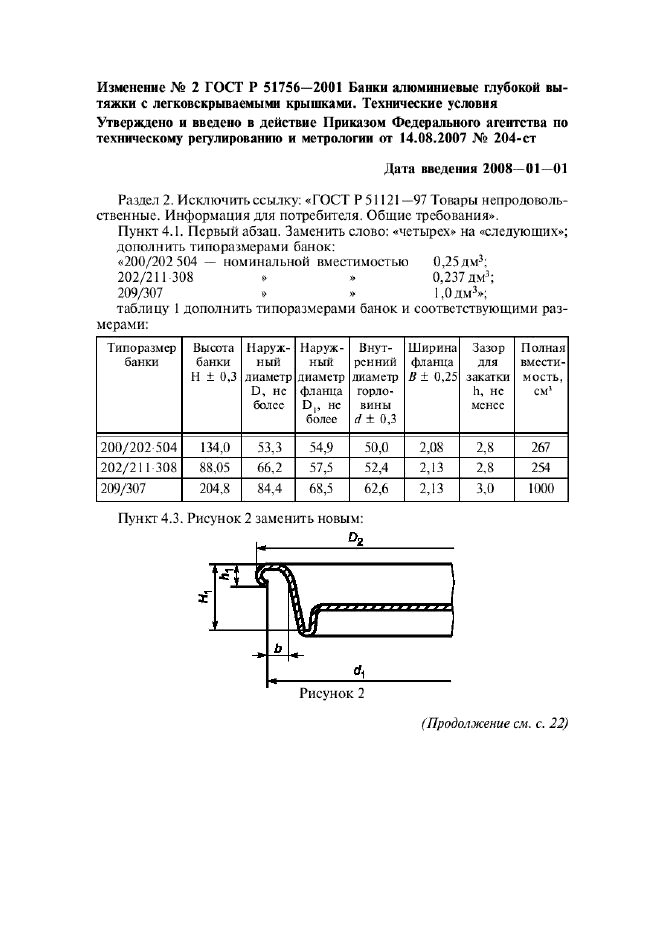

Изменение № 2 ГОСТ Р 51756-2001 Банки алюминиевые глубокой вытяжки с легковскрываемымн крышками. Технические условия Утверждено и введено в действие Приказом Федерального агентства по техническом}' регулированию и метрологии от 14.08.2007 vV? 204-ст
Дата введения 2008—01—01
Раздел 2. Исключить ссылку: «ГОСТ Р 51121 —97 Товары непродовольственные. Информация для потребителя. Общие требования».
Пункт 4.1. Первый абзац. Заменить слово: «четырех» на «следующих»; дополнить типоразмерами банок:
«200/202 504 — номинальной вместимостью 0,25дм3:
202/211 308 » » 0,237 дм1;
209/307 » » 1,0 дм3»;
таблицу 1 дополнить типоразмерами банок и соответствующими раз
|
мерами: |
|
Типоразмер
банки |
Высота банки Н ± 0,3 |
Наружный диаметр D, нс более |
Наружный диаметр фланца D,, нс более |
Внутренний диаметр горловины d± 0,3 |
Ширина фланца В ± 0.25 |
Зазор для закатки h, нс мснсс |
Полная
вмести
мость,
см’ |
|
200/202 504 |
134,0 |
53,3 |
54,9 |
50,0 |
2,08 |
2,8 |
267 |
|
202/211 308 |
88,05 |
66,2 |
57,5 |
52,4 |
2,13 |
2,8 |
254 |
|
209/307 |
204,8 |
84,4 |
68,5 |
62,6 |
2,13 |
3,0 |
1000 |
|
|
Пункт 4.3. Рисунок 2 заменить новым: |
|
(Продолжение с.и. с. 22)

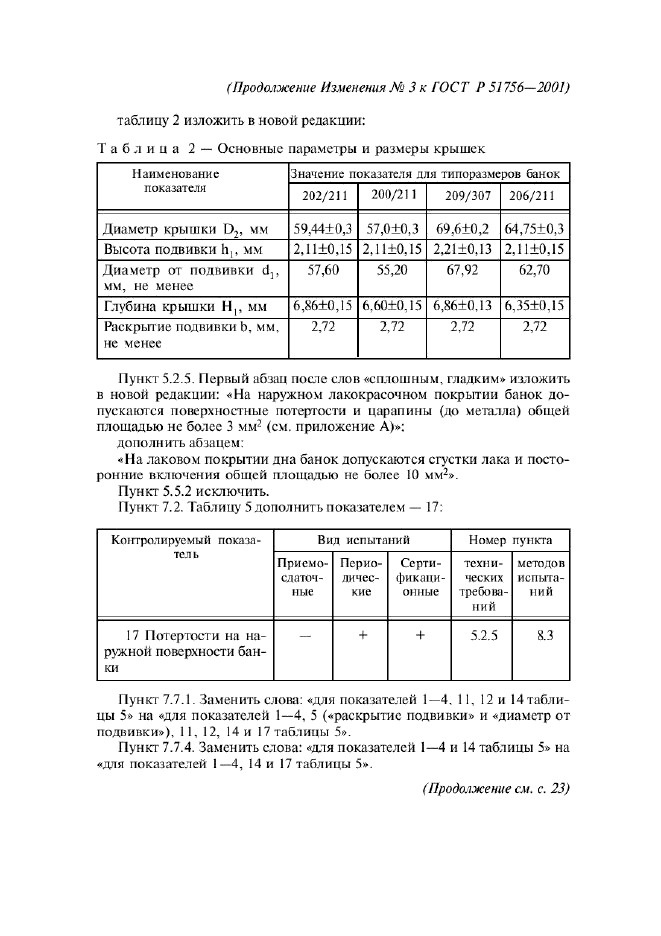

таблицу 2 изложить в новой редакции:
|
Таблица 2 — Основные параметры и размеры крышек |
|
Наименование
показателя |
Значение показателя для типоразмеров банок |
|
202/211 |
200/211 |
209/307 |
206/211 |
|
Диаметр крышки D2, мм |
59,44±0,3 |
57,0±0,3 |
69,6±0,2 |
64,75±0,3 |
|
Высота подвивки h,. мм |
2,11+0,15 |
2,11±0,15 |
2,21 ±0,13 |
2,11±0,15 |
|
Диаметр от подвивки d3, мм, не менее |
57,60 |
55,20 |
67,92 |
62,70 |
|
Глубина крышки Н,, мм |
6,86±0,15 |
6.60±0,15 |
6,86±0,13 |
6,35±0,15 |
|
Раскрытие подвивки Ь, мм. не менее |
2,72 |
2,72 |
2,72 |
2,72 |
|
Пункт 5.2.5. Первый абзац после слов «сплошным, гладким* изложить в новой редакции: «На наружном лакокрасочном покрытии банок допускаются поверхностные потертости и царапины (до металла) общей площадью нс более 3 мм2 (см. приложение А)*:
дополнить абзацем:
«На лаковом покрытии дна банок допускаются сгустки лака и посторонние включения общей площадью не более 10 мм2».
Пункт 5.5.2 исключить.
Пункт 7.2. Таблицу 5 дополнить показателем — 17:
|
Контролируемый показа-тсль |
Вил испытаний |
Номер пункта |
|
Приемо-
сдаточ
ные |
Перио
дичес
кие |
Серти
фикаци
онные |
техни
ческих
требова
ний |
методов
испыта
ний |
|
17 Потертости на наружной поверхности банки |
— |
+ |
+ |
5.2.5 |
8.3 |
Пункт 7.7.1. Заменить слова: «для показателей 1—4. 11, 12 и 14 таблицы 5» на «для показателей 1—4, 5 («раскрытие подвивки» и «диаметр от подвивки»), 11, 12, 14 и 17 таблицы 5».
Пункт 7.7.4. Заменить адова: «для показателей 1—4 и 14 таблицы 5» на «дня показателей 1—4, 14 и 17 таблицы 5*.
(Продолжение см. с. 23)

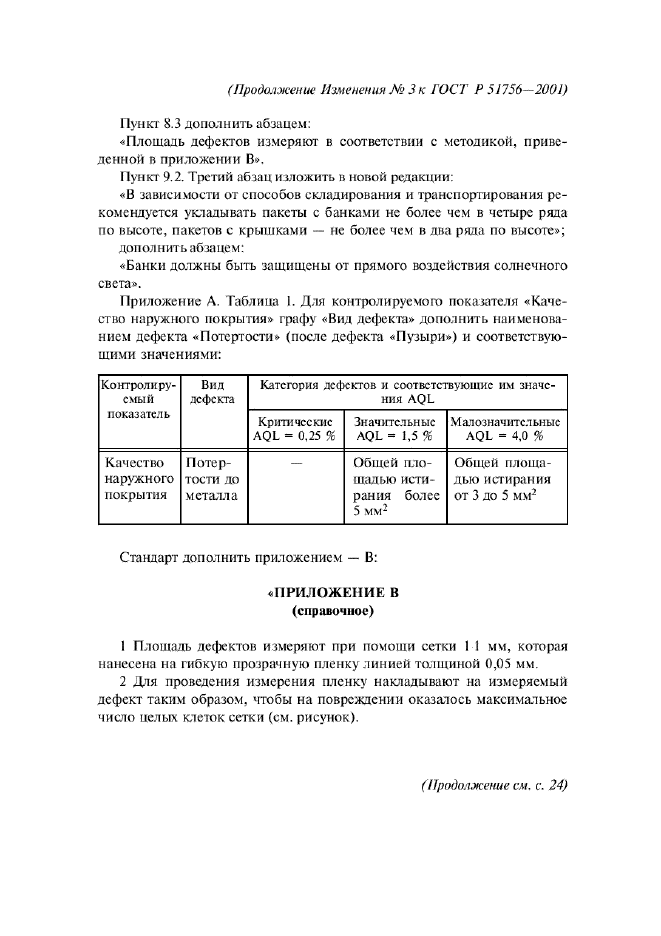

Пункт 8.3 лопатить абзацем:
«Плошадь дефектов измеряют в соответствии с методикой, приведенной в приложении В*.
Пункт 9.2. Третий абзац изложить в новой редакции:
«В зависимости от способов складирования и транспортирования рекомендуется укладывать пакеты с банками не более чем в четыре ряда по высоте, пакетов с крышками — нс более чем в два ряда по высоте»;
дополнить абзацем:
«Банки должны быть защищены от прямого воздействия солнечного света».
Приложение А. Таблица I. Для контролируемою показателя «Качество наружного покрытия» графу «Вид дефекта» дополнить наименованием дефекта «Потертости» (после дефекта «Пузыри») и соответствующими значениями:
|
Контролиру
емый
показатель |
Вид
дефекта |
Категория дефектов и соответствующие им значения AQL |
|
Критические AQL = 0.25 % |
Значительные AQL = 1.5 % |
М ал означится ьные AQL = 4,0 % |
|
Качество
наружного
покрытия |
Потертости до металла |
|
Общей площадью истирания более 5 мм2 |
Общей площадью истирания от 3 до 5 мм2 |
Стандарт дополнить приложением — В:
«ПРИЛОЖЕНИЕ В (справочное)
1 Плошадь дефектов измеряют при помощи сетки II мм, которая нанесена на гибкую прозрачную пленку линией толщиной 0,05 мм.
2 Для проведения измерения пленку накладывают на измеряемый дефект таким образом, чтобы на повреждении оказалось максимальное число целых клеток сетки (см. рисунок).
(Продолжение см, с. 24)

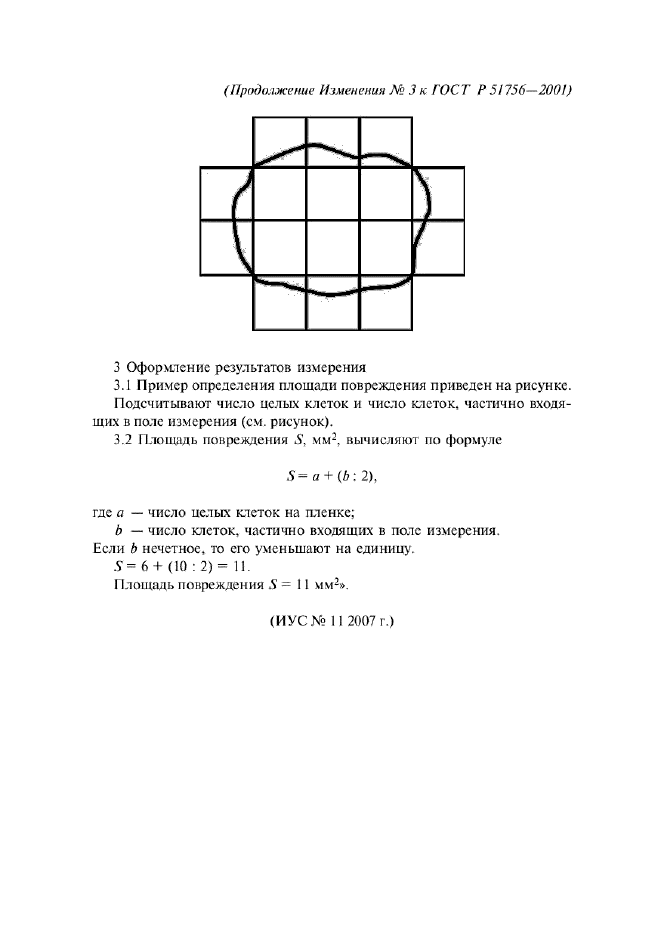

3 Оформление результатов измерения
3.1 Пример определения плошали повреждения приведен на рисунке. Подсчитывают число целых клеток и число клеток, частично входящих в поле измерения (см. рисунок).
3.2 Площадь повреждения S, мм2, вычисляют по формуле
5= о+ (6:2),
где а — число целых клеток на пленке;
b — число клеток, частично входящих в поле измерения.
Если b нечетное, то его уменьшают на единицу.
5= 6 +(10:2)= 11.
11лощадь повреждения S = 11 мм2».
(ИУС№ 112007 г.)
