Это поправка для ГОСТ 7399-97
Показать даты введения Admin

Страница 1

Изменение № 1 ГОСТ 7399-97 Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия

Принято Межгосударственным Советом по стандартизации, метрологии н сертификации (протокол jNs» 18 от 18.10.2000)

Зарегистрировано Техническим секретариатом МГС № 3648

За принятие изменения проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика Республика Армения Республика Беларусь Кыргызская Республика Республика Молдова Российская Федерация Республика Таджикистан Туркменистан

Украина

Аз госстандарт Арм госстандарт

Госстандарт Республики Беларусь

Кыргызстандарт

Молдов астандарт

Госстандарт России

Тадж икгосста ндарт

Главгосинспекция «Туркмснстан-

дартлары»

Госстандарт Украины

Предисловие. Пункт 4 изложить в новой редакции:

*4 Стандарт соответствует международным стандартам МЭК 60227— 1-93 с изменениями № 1 (1995) и № 2 (1998), МЭК 60227-2-97. МЭК

(Продолжение см, с. 18)

Страница 2

(Продолжение изменения № I к ГОСТ 7399-97)

60227—5—97 с изменением № 1 (1997), МЭК 60245—1—94 с изменениями № I (1997) и № 2 (1997), МЭК 60245 —2—94 с изменениями № 1 (1997) и № 2 (1997). МЭК 60245-4-94 с изменением № I (1997)*.

Раздел 2 после ссылки на ГОСТ 427-75 дополнить ссылкой:

«ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики»;

исключить ссылки: «ГОСТ 7372-79 Проволока стальная канатная. Технические условия*;

«ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».

Пункт 3.1. Таблица 1. Исключить марки: ШВП-2, ШПС, ШВГ, ШРи их наименования;

примечание 3 исключить.

Пункт 3.2. Таблицу 2 изложить в новой редакции:

Таблица 2

Марка

Число и 11 ОМИ-

нальнос

сечение

жил,

мм2

Класс жилы по ГОСТ 22483, не ниже, или конструкция

Номинальная толшина. мм

Наружные размеры, мм

Электрическое сопротивление изоляции при 70 'Д, МОм на 1 км, не менее

изо

ляции

обо

лочки

мини

мальный

макси

мальный

ШОГ

Две жилы из мишурных нитей

0.8

2,2x4,4

3.5x7,0

0,019

2,4x5,0*

3,0x6,0*

(Продолжение см. с. 19)

Страница 3

(Продолжение изменения № I к ГОСТ 7399-97)

Продолжение таблицы 2

Марка

Число и н о м и -

Класс жилы по ГОСТ 224X3, не ниже,

или конструкция

Номинальная толщина, мм

Наружные размеры, мм

Электрическое сопротив

мальнос

сечение

жил,

мм3

изо

ляции

обо

лочки

мини

мальный

макси*

мальпый

ление изоляции при

70 ’Д. МОм

на 1 км, не мснес

2x0.50

2.4x4.9

3,0x5,9

0,016

LUBI1

6

0,8

2,5х5,0*

2,8x5,6*

2x0.75

V

2,6x5.2

3,1х6.3

0.014

2,7x5.4*

3,0x6,0*

швд

1x0.50

0,7

2,3

2,7

0.014

1x0.75

О

2,4

2,9

0.012

2x0.50

3,0x4,9

3,7x5.9

0.012

3,0x4.9*

3,4x5.4*

ШВВП

2x0.75

3,2x5,2

3,8x6,3

0,010

5

0,5

0,6

3.2x5,2*

3,6x5,8*

3x0,50

3.0x6,8

3,7x8,2

0,012

3,0x6.8*

3,3x7,4*

3x0,75

3,2x7,2

3,8x8.7

0.010

3.2x7,4*

3,6x8.2*

2x0.50

4.6

5,9

п по

4,8*

5.4*

v,U 1Z

2x0,75

5

0,5

0,6

4,9

6,3

0,010

ШВЛ

5,2*

5,8*

3x0,50

4.'1

6,3

0,012

5.0*

5.7*

3x0.75

0,5

0,6

5,2

6,7

0,010

5,4*

6.1*

(Продолжение с,м. с. 20)

Страница 4

(Продолжение изменения Лу / к ГОСТ 7399-97)

ПрогЬлжение таблицы 2

Марка

Число и номи

Класс жилы по

Номинальная тол шина, мм

Наружные размеры, мм

Электрическое сопротив

нальное

сечение

жил,

мм*

ГОСТ 22483. не ниже, или конструкция

изо

ляции

обо

лочки

мини

мальный

макси

мальный

ление изоляции при 70 "Д, МОм на 1 км, не менее

2x0,75

0,6

0,8

5,7

7,2

0,01 1

6,0*

6,6*

2x1.00

0,6

0,8

5.9

7,5

0,010

6,4*

7,0*

2x1,50

0,7

0,8

6,8

8,6

0,010

7,4*

8,2*

2x2,50

0,8

1,0

8,4

10,6

0,009

3x0,75

0,6

0,8

6.0

7,6

0,011

II ВС

5

6,4*

7,0*

3x1,00

0,6

0.8

6,3

8,0

0,010

6.8*

7,6*

3x1,50

0,7

0.9

7,4

9,4

0,010

8,0*

8,8*

3x2,50

0,8

1,1

9.2

11.4

0,009

4x0.75

0.6

0.8

6.6

8,3

0,01 1

4x1,00

0,6

0.9

7,1

9,0

0,010

4x1,50

0,7

1.0

8.4

10,5

0,010

4x2,50

0.8

1,1

10,1

12,5

0,009

5x0.75

0,6

0.9

7,4

9,3

0,011

5x1,00

0.6

0.9

7,8

9,8

0,010

5x1,50

0.7

1.1

9,3

11,6

0,010

5x2,50

0.8

1,2

11,2

13,9

0,009

ПВСГ1

2x0.75

5

0.6

0.8

3,7x6.0

4,5x7.2

0,011

3.8 <6.0*

43*6,8*

(Продолжение см. с. 21)

Страница 5

(Продолжение изменения № 1 к ГОСТ 7399-97)

Продолжение таблицы 2

Марка

Число и ном и -

Класс жилы по ГОСТ 22483, не ниже, или конструкция

Номинальная толщина, мм

Наружные размеры, мм

Электрическое сопротив

нальнос

сечение

жил,

ММ'

изо

ляции

обо

лочки

мини-мальм ый

макси

мальный

ление изоляции при 70 ’Д. МОм на 1 км, не менее

2x0,75

5,5

7,2

5,8*

7,2*

2x1,00

5,7

7,6

6.2е

7,5*

2x1,50

6,2

8,2

ШРО

5

0,8

6,8*

8,1*

3x0,75

5,9

7,7

6.2*

7,5*

3x1,00

6.2

6.6*

7,9*

3x1,50

6,7

8,8

7.2*

8,6*

2x0,75

0.6

0,8

5,7

7,4

6.0*

7,0*

2x1,00

п /.

0,9

6,1

8,0

II PC

5

и,о

6.6*

7,6*

2x1,50

0.8

1,0

7,6

9,8

8,0*

9,3*

2x2.50

0.9

1,1

9,0

11.6

2x4,00

1.0

1,2

10,5

13,7

3x0,75

0,6

0,9

6,2

8,1

6.5*

7,5*

3x1,00

0,6

0,9

6,5

8,5

7.0*

8,1*

3x1,50

0.8

1,0

8.0

10.4

8.6*

10,0*

(Продолжение см. с. 22)

Страница 6

(Продолжение изменения № 1 к ГОСТ 7399-97)

Продолжение таблицы 2

Марка

Число и номинальное сечение жил, мм?

Класс жилы по ГОСТ 22483, не ниже, или конструкция

Номинальная толщина, мм

Наружные размеры, мм

Электрическое сопротивление изоляции при 70 41, МОм на 1 км, не менее

изо

ляции

обо

лочки

мини

мальный

макси

мальный

II PC

3x2,50

5

0.9

и

9,6

12,4

3x4,00

4,0,75

1,0

1,2

11.3

14,5

0,6

ОС

8,8

4x1,00

0,6

0,9

7,1

9,3

4x1,50

0,8

1.1

9.0

11,6

4x2,50

0,9

1,2

10.7

13,8

4x4,00

1,0

1,3

12,5

15,9

5x0,75

0.6

1,0

7.6

9.9

5x1,00

0,6

и.

8.0

10,3

5x1,50

0,8

1,1

9,8

5x2,50

0,9

1,3

11.9

15,3

ИРМ

2x0,75

5

0,6

0,8

5,7

7-

6,0*

7,0*

2x1,00

0,6

0,9

6,1

8,0

6,6*

7,6*

2x1,50

0,8

1,0

7,6

9,8

8,0*

9,3*

2x2,50

0,9

1,1

9.0

11,6

3x0,75

0,6

0,9

6,2

8,1

6,5*

7.5*

3x1,00

0,6

0,9

6.5

8,5

7,0*

8.1*

3x1,50

0,8

1,0

8,0

10,4

8,6*

10,0*

3x2,50

0,9

1,1

9,6

12,4

4x0,75

0.6

0.9

6,8

8,8

4x1,00

0,6

0,9

7,1

9,3

4x1,50

0,8

:

9,0

11,6

4x2,50

0.9

1.2

10.7

13,8

5x0,75

0,6

1,0

7.6

9,9

(Продолжение см. с. 23)

Страница 7

(Продолжение изменения № 1 к ГОСТ 7399-97)

Продолжение таблицы 2

Марка

Число и номинальное сечение жил. мм2

Класс жилы по ГОСТ 22483. не ниже, или конструкция

Номинальная толщина, мм

Наружные размеры, мм

Электрическое сопротивление изоляции при 70 'Д. МОм на 1 км, не менее

изо

ляции

обо

лочки

мини

мальный

макси

мальный

5x1,00

0,6

1,0

8,0

10,3

ПРМ

5x1,50

5

0,8

1,1

9,8

12,7

5x2,50

0,9

1,3

11,9

15,3

1x1,50

0,8

1,4

5,7

7.1

1x2,50

0,9

М

6,3

7.9

1x4,00

:-<■

1,5

7,2

9.0

1 хб.ОО

1,0

1,6

7,9

9,8

1x10,0

1,2

1,8

9,5

11,9

1x16,0

Ц9

10.8

13.4

1x25,0

1.4

2,0

12.7

1x35,0

1.4

2,2

14.3

17.9

1x50,0

1,6

2,4

16,5

20,6

1*70,0

1,6

2,6

18.6

23,3

1x95,0

1,8

2,8

20.8

26,0

пег

1x120

5

1,8

3,0

22,8

28,6

1x150

2,0

3,2

25,2

31,4

UI85

2,2

3,4

27.6

34,4

1x240

:.4

3,5

30.6

38.3

1x300

2,6

3,6

33,5

41,9

1x400

2,8

3,8

37.4

46,8

2x1,00

0,8

1,3

7,7

10,0

2x1,50

0,8

1,5

8,5

11,0

2x2,50

0,9

1,7

10,2

13,1

2x4,00

i '

11,8

15,1

2x6,00

1,0

2,0

13,1

16,8

2x10,0

1,2

3,1

17,7

22,6

2x16,0

-

3,3

20,2

25,7

2x25,0

1,4

3,6

24,3

30,7

3x1,00

0,8

1,4

8,3

10,7

3x1.50

0,8

1,6

9,2

N,9

(Продолжение см. с. 24)

Страница 8

(Продолжение изменения № 1 к ГОСТ 7399-97)

Продолжение таблицы 2

Марка

Ч исяо и II о м и -нальное сечение жил, мм2

Класс жилы по ГОСТ 22483, не ниже, или конструкция

Номинальная толшина. мм

Наружные размеры, мм

Электрическое сопротивление изоляции при 70 Д, МОм на 1 км, не мснсс

изо

ляции

обо

лочки

мини

мальный

макси

мальный

3x2.50

0,9

1.8

10,9

14,0

3x4.00

1,0

1,9

12,7

16,2

3x6.00

1,0

2,1

14,1

18,0

3x10,0

1,2

3,3

19,1

24,2

3x16,0

1,2

3,5

21,8

27,6

3x25.0

1,4

3.8

26,1

33,0

3x35,0

1,4

4,1

29,3

37,1

3x50,0

1,6

4,5

34,1

42,9

3x70,0

1,6

4,8

38,4

48,3

3x95,0

1,8

5,3

43,3

54,0

4x1,00

0,8

1.5

9,2

11,9

4x1,50

0,8

1,7

10,2

13,1

4x2.50

0,9

1,9

12,1

15,5

4x4,00

1,0

2.0

14,0

17.9

пег

4x6,00

5

1,0

2,3

15,7

20,0

4x10,0

1,2

3,4

20,9

26,5

4х 16,0

1,2

3,6

23,8

30,1

4x25,0

1,4

4,1

28,9

36,6

4x35,0

1.4

4.4

32,5

41.1

4x50,0

1,6

4,8

37,7

47,5

4x70,0

1,6

5,2

42,7

54.0

4x95,0

1,8

5,9

48,4

61,0

4x120

1,8

6.0

53,0

66.0

4x150

2,0

6.5

58,0

73.0

5x1.00

0,8

1.6

10,2

13.1

5x1.50

0,8

1.8

11,2

14.4

5x2.50

0,9

2.0

13,3

17,0

(Продолжение c.v. с. 25)

Страница 9

(Продолжение изменения Ms I к ГОСТ 7399-97)

Окончание таблицы 2

Марка

Число и Н 0 M И -нальиое сечен не жил, мм*

Класс жилы по ГОСТ 22483. не ниже, или конструкция

Номинальная толщина, мм

Наружные размеры, мм

Электрическое сопротивление изоляции при 70 'Д. МОм на 1 км, не менее

изо

ляции

обо

лочки

мини

мальный

макси

мальный

пег

5x4,00

5

1,0

2.2

15,6

19,9

5x6,00

1,0

2,5

17.5

22,2

5x10,0

1,2

3.6

22.9

29,1

5x16,0

1,2

3.9

26.4

33,3

5x25,0

1,4

4,4

32,0

40,4

* Для проводов и шнуров, предназначенных дня армирования неразборной арматурой.

Второе значение наружных размеров (без знака •) — для проводов и шнуров, не предназначенных для армирования неразборной арматурой. при заказе к маркам этих проводов и шнуров добавляют букву «н*.

Примечание — В проводах и шнурах с резиновой (кроме проводов и шнуров с наружными размерами со знаком*) и поливинилхлоридной изоляцией по требованию потребителя токопроводящие жилы должны быть изготовлены из медных луженых проволок. При заказе к марке провода или шнура добавляют букву «л».

второй абзац, таблицу 3, четвертый абзац, таблицу 4 и пятый абзац исключить;

шестой абзац. Заменить слова: «может состоять» на «должна состоять»; исключить слова: «Среднее значение обшей толщины изоляции должно быть не менее 0,7 мм»;

десятый абзац. Исключить марки и слова: 111 ПС, ШР; «указанного в таблице 2»; заменить слова: «указанного в таблице 3* на «указанного в таблице 2».

Пункт 3.3 изложить в новой редакции:

«3.3 Строительная длина проводов и шнуров должна быть не менее 50 м. Допускается в партии не более 10 % отрезков длиной не менее 5 м.

(Продолжение см. с. 26)

Страница 10

(Продолжение изменения № 1 к ГОСТ 7399-97)

Допускается поставка проводов и шнуров любыми длинами, согласованными с потребителем.

По согласованию с потребителем шнур марки ШОГ может поставляться мерными длинами. Мерная длина шнура должна быть (1,2±0,03), (1,7±0,06) или <2.2±0,06) м».

Пункт 3.4. Первый, третий, четвертый примеры условных обозначений после значения 0,75 мм2, шестой абзац после слов «марки ШОГ» дополнить словами: «предназначенного для армирования неразборной арматурой».

Раздел 4. Второй абзац. Исключить марки: ШПС и ШВГ;

третий абзац. Исключить слова: «(за исключением шнуров марок ШПС и ШВГ)».

Пункт 4.1.1.1. Первый абзац. Заменить слова: «с таблицами 2. 3» на «с таблицей 2*;

четвертый абзац исключить:

последний абзац изложить в новой редакции:

«Токопроводящие жилы проводов и шнуров с поливинилхлоридной и резиновой изоляцией по требованию потребителя, проводов и шнуров с резиновой изоляцией, предназначенных для армирования неразборной арматурой, и с резиновой изоляцией исполнения Т должны бьггь изготовлены из медных луженых проволок».

Пункт 4.1.1.2. Первый абзац. Заменить слово: «резиновой* на «резиной»;

второй абзац изложить в новой редакции:

«Коэффициент эксцентриситета поливинилхлоридной изоляции — не более 10 %, резиновой — не более 15 %».

Пункт 4.1.1.3. Первый абзац. Исключить слова: «ШВП-2 и ШР»; заменить слова: «шнура марки ШР должна быть не менее 1,8 мм, остальных шнуров — не менее 1,6 мм» на «должна быть не менее 1,6 мм».

Пункт 4.1.1.5. Первый абзац. Исключить слова: «ШПС и изолированные жилы и грузонесущий элемент шнура марки ШВГ»; дополнить словами: «Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника»;

второй абзац исключить;

четвертый абзац. Заменить слова: «<по типу ШР)*> на «(при условии, что две скрученные изолированные жилы в сечении будут иметь круглую форму)-»;

последний абзац исключить.

Пункт 4.1.1.6. Первый абзац. Исключить слова: «ШПС, ШВГ (с изолированным грузонесущим элементом)»; заменить слова: «в соответствии с таблицами 1—3» на «в соответствии с таблицами 1 и 2»;

(Продолжение см. с. 27)

Страница 11

(Продолжение изменения № 1 к ГОСТ 7399-97)

второй абзац изложить в новой редакции:

«Оболочка на шнуры марок ШВЛ. ПВС, IIPC, ПРМ и ПСГ должна быть наложена так, чтобы она заполняла промежутки между жилами, придавая проводу или шнуру круглую форму*;

дополнить абзацем:

«Допускается пол оболочку по скрученным жилам наложение синтетической пленки. Допускается разрушение пленки после наложения оболочки».

Пункт4.1.1.7. Третий абзац. Исключить слова: «и изолированного гру-зонесушего элемента».

Пункт 4.1.1.8. Таблица 6. Исключить марки: ШВП-2, ШПС, ШВГ, ШР**:

сноску* изложить в новой редакции:

«* Прел почтительный цвет внешнего слоя изоляции шнура марки ШВЛ — зеленый. Цвет внутреннего слоя должен быть контрастным по отношению к внешнему слою»:

сноска**. Исключить слова и марку: «и шнура марки ШР с изоляцией», «или шнура»; ШРи.

Пункт 4.1.1.9. Четвертый абзац. Исключить слова: «грузонесушего элемента шнура х*арки Ш13Г и».

Пункт 4.1.2.2 изложить в новой редакции:

«4.1.2.2 Провода и шнуры после выдержки в воде при температуре (20±5) “С в течение 1 ч должны выдержать испытание переменным напряжением частотой 50 Гц в течение 15 мин:

2500 В — провод марки ПСГ;

2000 В — провода и шнуры остальных марок».

Пункт 4.1.3.3. Таблица 8. Исключить графу: ШР.

Пункт 4.1.3.5 исключить.

Пункт 4.1.4.3 изложить в новой редакции:

«4.1.4.3 Провода и шнуры исполнения У, за исключением шнура марки ШРО и провода марки ПСГ с токопроводящими жилами сечением более 16 мм2, должны быть холодостойкими при температуре минус 40 °С и минус 25 *С до старения и после старения соответственно; провода и шнуры исполнения УХЛ, за исключением провода марки ПСГ с токопроводящими жилами сечением более 16 мм2, минус 25 вС и минус 15 “С до старения и после старения соответственно».

Раздел 4 дополнить пунктом — 4.1.4.8:

«4.1.4.8 Оплетка шнура марки ШРО должна быть теплостойкой-».

Пункт4.1.5.1. Второй абзац. Заменить слова: «шнуров марок ШВП-2 и» на «шнура марки»;

(Продолжение см. с. 28)

Страница 12

(Продолжение изменения № 1 к ГОСТ 7399-97)

четвертый абзаи. Исключить слова: «(за исключением шнуров марок ШПС и ШВ1>;

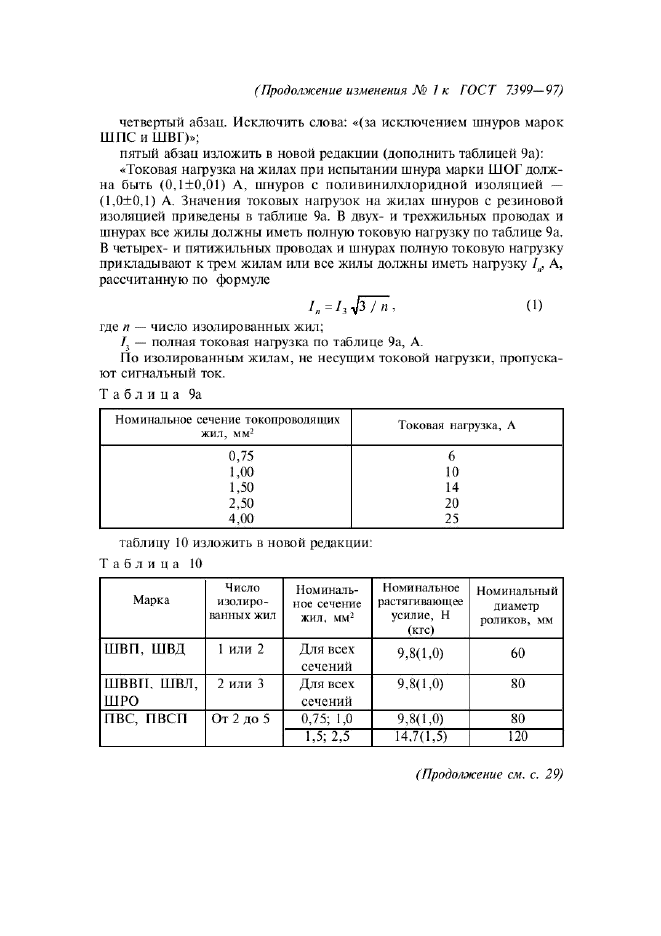

пятый абзац изложить в новой редакции (дополнить таблицей 9а): ♦Токовая нагрузка на жилах при испытании шнура марки ШОГ должна быть (О,I±0,01) А. шнуров с поливинилхлоридной изоляцией — (1,0±0,1) А. Значения токовых нагрузок на жилах шнуров с резиновой изоляцией приведены в таблице 9а. В двух- и трехжильных проводах и шнурах все жилы должны иметь полную токовую нагрузку по таблице 9а. В четырех- и пятижильных проводах и шнурах полную токовую нагрузку прикладывают к трем жилам или все жилы должны иметь нагрузку 1п, А, рассчитанную по формуле

1„=/,фТп,    (I)

где п — число изолированных жил;

— полная токовая нагрузка по таблице 9а, А.

По изолированным жилам, не несущим токовой нагрузки, пропускают сигнальный ток.

Таблица 9а

Номшшльпое сечение токопроволиишх жил, мм3

Токовая нагрузка, Л

0,75

6

1,00

10

1,50

14

2,50

20

4,00

25

таблицу 10 изложить в новой редакции: Таблица 10

Марка

Число

изолированных жил

Номинальное сечение жил. мм2

Номинальное растягивающее усилие, Н (кге)

Номинальный диаметр роликов, мм

ШВП. ШВД

1 или 2

Для всех сечений

9,8(1,0)

60

LLJBBII. LUBJ1, ШРО

2 или 3

Для всех сечений

9,8< 1,0)

80

11 ВС, ГI ВС 11

От 2 до 5

0,75; 1,0

9,8(1,0) | 80

1,5; 2.5

14.7(1,5) 1 120

(Продолжение см. с. 29)

Страница 13

(Продолжение изменения № I к ГОСТ 7399-97)

Окончание таблицы 10

Марка

Число изолированных жил

Номинальное сечение жил, мм1

Номинальное растягивающее усилие. Н (кге)

Номинальный диаметр роликов, мм

От 2 до 5

0,75

9,8(1.0)

80

2

1,0; 1,5

9,8(1,0)

120

2,5

14.7(1,5)

4,0

24.5(2.5)

160

1,0

9,8(1,0)

120

ПРС, пег,

3

1,5

14,7(1,5)

ИРМ

2,5

19.6(2,0)

160

4,0

29,4(3,0)

1,0: 1,5

14,7(1.5)

120

4

2,5

24.5(2,5)

160

4,0

34.3(3,5)

200

1,0

14.7(1,5)

120

5

1,5

24.5(2.5)

160

2,5

29,4(3,0)

4,0

39.2(4.0)

200

шог

4,9(0,5)

5

Пумкт 4.1.5.2. Исключить марку: ШВП-2; дополнить абзацем:

<-12 ООО — для проводов и шнуров марок ШВВП, ШВЛ, ПВС, ПВСП, применяемых в стационарных электроприборах».

Пункт 4.1.5.3. Исключить марку и слова: ШР: «8 — для шнуров марок ШГ1С, ШВГ»:

дополнить абзацем:

«10 — для проводов и шнуров марок ШВВП, ШВЛ. ПВС, ПВСП, применяемых в стационарных электроприборах».

Пункт 4.2.2. Первый абзац изложить в новой редакции:

«На поверхности оболочки или изоляции проводов и шнуров без оболочки, кроме шнура марки LUPO, должна быть нанесена непрерывная маркировка, содержащая:»;

дополнить абзацами (после четвертого):

« — знак соответствия при наличии сертификата.

Маркировка считается непрерывной, если расстояние между конном одной маркировки и началом следующей не превышает:

(Продолжение см. с. 30)

Страница 14

(Продолжение изменения № 1 к ГОСТ 7399-97)

500 и 550 мм — для проводов и шнуров с поливинилхлоридной и резиновой изоляцией соответственно, если маркировка наносится на оболочку;

200 и 275 мм — для проводов и шнуров с поливинилхлоридной и резиновой изоляцией соответственно, если маркировка наносится на изоляцию проводов и шнуров без оболочки»;

седьмой и последний абзацы. Заменить слова: «По требованию потребителя* на «По согласованию с потребителем*.

Пункт 4.2.3 дополнить абзацем (после седьмого):

« — знак соответствия при наличии сертификата»; последний абзац изложить в новой редакции:

«На ярлыке должен быть проставлен штамп технического контроля». Пункт 4.3.2. Второй абзац дополнить словами: «а также другие виды упаковки, обеспечивающие сохранность проводов и шнуров при хранении и транспортировании».

Пункт 6.1.2 дополнить абзацем:

«Проверку овальности проводят измерением диаметра в одном и том же сечении в трех местах, примерно через 120\ Овальность в, %. определяют по формуле

где Ad — разность между максимальным и минимальным значениями диаметра, мм;

Z?mv — максимальное значение диаметра по таблице 2, мм».

Пункт 6.1.5. Исключить слова: «и изолированного грузонесушего элемента», «и грузонесушего элемента».

Пункт 6.2.1. Второй абзац. Исключить марку: LLITIC;

третий абзац. Заменить слова: «шнуров марок ШВП. ШВП-2 и ШР» на «шнура марки ШВП».

11ункт 6.3.3. Второй абзац. Заменить слова: «шнуров марки ШР, а также проводов и шнуров с изолированными жилами по типу ШР» на «шнура марки LLIPO, изготовленного без заполнения»: формулу дополнить номером: (3).

Пункт 6.3.4 исключить.

Пункт 6.4.2. Четвертый абзац. Исключить марки: ШВП-2, «и ШР».

Пункт 6.4.3. Второй абзац после слов «по четыре образца» дополнить словами: «проводов и шнуров с резиновой и пластмассовой изоляцией»;

четвертый абзац. Исключить марки: ШВП-2, ШПС, «и ШВГ»; дополнить словами: «по три образца до и после старения».

Раздел 6 дополнить пунктом — 6.4.8:

(Продолжение см. с. 31)

Страница 15

(Продолжение изменения № 1 к ГОСТ 7399-97)

*6.4.8 Испытание оплстки шнура марки ШРО на теплостойкость по 4.1.4.8 проводят на образцах длиной (300±10) мм, которые выпрямляют и располагают, по возможности, по центральной продольной оси стальной опорной плиты, как показано на рисунке 5. при этом один конец образца должен выступать на (100±10) мм из выводного отверстия.

/ — фиксирующее устройство; 2 — алюминиевый блок; 3 — направляющий стержень; 4 — образец; 5 — стальная опорная плита; 6 — выводное отверстие для образца диаметром 9 мм

Рисунок 5 — Схема приспособления для испытания оплетки на теплостойкость

Алюминиевый блок массой (1000±50) г с гладкими плоскими поверхностями (обработка поверхности — по ГОСГ 2789, класс шероховатости Ля = 50 мкм) выдерживают в камере с электрическим обогревом с естественной циркуляцией воздуха при температуре (260±5) °С не менее 4 ч. После этого блок сразу помещают на образец на (60±3) с. Затем алюминиевый блок снимают с образца.

Шнур считают выдержавшим испытание, если оплетка не расплавилась и не обуглилась».

Пункт 6.5.2. Исключить марку: 11IBI1-2.

(Продолжение см. с. 32)

Страница 16

(Продолжение изменения № 1 к ГОСТ 7399-97)

Приложение А. Таблица А. 1. Исключить марки: ШВП-2, ШПС, ШВГ, ШР и их области применения.

Приложение Б. Таблица Б.1. Исключить марки: ШВП-2, ШР. ШПС, ШВГ1-2-Т, ШР-Т. ШВП-2-У. ШР-У. ШВГ. их код ОКП и контрольное число;

таблица Б. 2. Исключить девятый и десятый разряды кода маркоразме-ра 13. 32 и соответствующие им значения.

Приложение В. Таблица В.1. Исключить марки: ШВП-2, ШР, ШПС, ШВГ и соответствующие значения;

таблицу В.1 для марки ПСГ изложить в новой редакции:

Марка

провода,

шнура

Номинальное ссчснис жил, мм2

Масса 1

км, кг. при числе жил

1

2

3

4

5

1,00

81,1

95,3

114,5

123,2

1,50

41,1

106.5

125,1

150,1

135,0

2,50

23.8

168.6

196,6

236,1

237,5

4.00

33,9

229,7

261,2

278,0

337,6

6.00

58,0

314,7

376,3

465,4

444,5

10,0

96,8

556,7

676,6

813,9

866,5

16,0

120,0

708.9

843,2

976,1

1019,8

25,0

237,0

1119,2

1367,0

1740.8

1877,8

35,0

333,7

1805,3

2300.5

ПСГ

50,0

478,7

2512,7

2854,3

70,0

673,8

3369,1

4177,6

95,0

888,7

4361,2

5576,7

120

1137,5

150

1414.5

185

1730.6

240

2284,4

300

2853,2

400

3766.2

Приложение Ж. Таблица Ж. I. Исключить значение номинального сечения жилы 0,35 и значение номинальной токовой нагрузки 1,0.

Библиографические данные. Заменить код: ОКП 34 6886 на ОКП 35 5000.

(ИУС N* 6 2001 г.)
