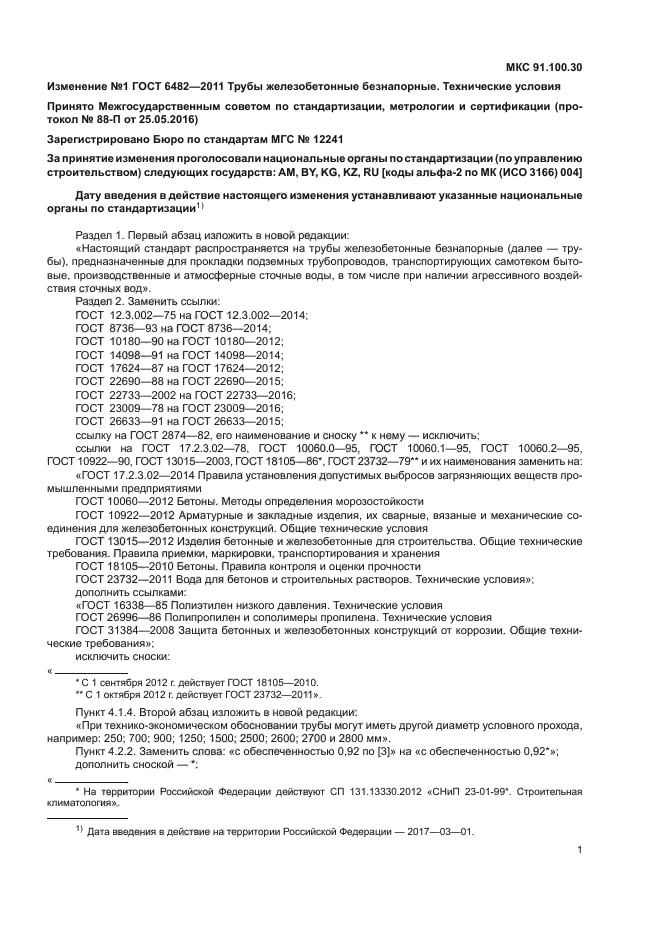

Изменение №1 к ГОСТ 6482-2011

МКС 91.100.30

Изменение №1 ГОСТ 6482-2011 Трубы железобетонные безнапорные. Технические условия

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 88-П от 25.05.2016)

Зарегистрировано Бюро по стандартам МГС № 12241

За принятие изменения проголосовали национальные органы по стандартизации (по управлению строительством) следующих государств: AM, BY, KG, К2, RU [коды альфа-2 no МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации^{1 2} *

Раздел 1. Первый абзац изложить в новой редакции:

«Настоящий стандарт распространяется на трубы железобетонные безнапорные (далее — трубы). предназначенные для прокладки подземных трубопроводов, транспортирующих самотеком бытовые. производственные и атмосферные сточные воды, в том числе при наличии агрессивного воздействия сточных вод».

Раздел 2. Заменить ссылки:

ГОСТ 12.3.002-75 на ГОСТ 12.3.002-2014:

ГОСТ 8736-93 на ГОСТ 8736-2014;

ГОСТ 10180-90 на ГОСТ 10180-2012;

ГОСТ 14098-91 на ГОСТ 14098-2014;

ГОСТ 17624-87 на ГОСТ 17624-2012;

ГОСТ 22690-88 на ГОСТ 22690-2015;

ГОСТ 22733-2002 на ГОСТ 22733-2016;

ГОСТ 23009-78 на ГОСТ 23009-2016;

ГОСТ 26633-91 на ГОСТ 26633-2015;

ссылку на ГОСТ 2874-82. его наименование и сноску ** к нему — исключить: ссылки на ГОСТ 17.2.3.02-78. ГОСТ 10060.0-95, ГОСТ 10060.1-95. ГОСТ 10060.2-95, ГОСТ 10922-90. ГОСТ 13015-2003. ГОСТ 18105-86*. ГОСТ 23732-79** и их наименования заменить на: «ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями

ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости

ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия»: дополнить ссылками:

«ГОСТ 16338-85 Полиэтилен низкого давления. Технические условия ГОСТ 26996-86 Полипропилен и сополимеры пропилена. Технические условия ГОСТ 31384-2008 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования»: исключить сноски:

«_

*    С 1 сентября 2012 г. действует ГОСТ 18105-2010.

*' С 1 октября 2012 г. действует ГОСТ 23732-2011».

Пункт 4.1.4. Второй абзац изложить в новой редакции:

«При технико-экономическом обосновании трубы могут иметь другой диаметр условного прохода, например: 250; 700: 900; 1250: 1500; 2500; 2600; 2700 и 2800 мм».

Пункт 4.2.2. Заменить слова: «с обеспеченностью 0.92 по [3]» на «с обеспеченностью 0,92*»; дополнить сноской — *:

а_

*    На территории Российской Федерации действуют СП 131.13330.2012 «СНиП 23-01-99*. Строительная климатология».

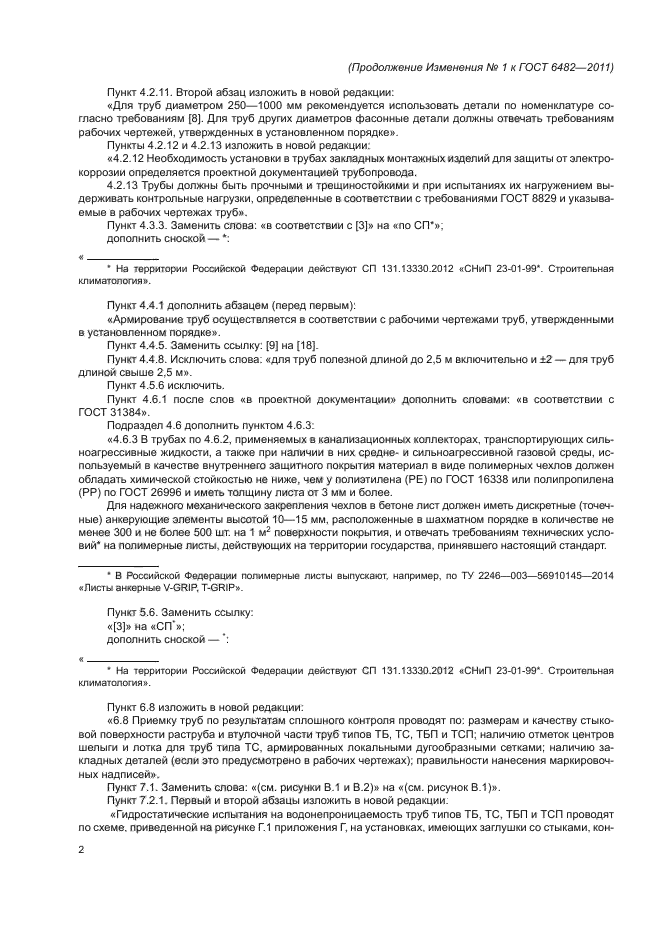

(Продолжение Изменения Nv 1 к ГОСТ 6482—2011)

Пункт 4.2.11. Второй абзац изложить в новой редакции:

«Для труб диаметром 250—1000 мм рекомендуется использовать детали по номенклатуре согласно требованиям [8). Для труб других диаметров фасонные детали должны отвечать требованиям рабочих чертежей, утвержденных в установленном порядке».

Пункты 4.2.12 и 4.2.13 изложить в новой редакции:

«4.2.12 Необходимость установки в трубах закладных монтажных изделий для защиты от электрокоррозии определяется проектной документацией трубопровода.

4.2.13 Трубы должны быть прочными и трещиностойкими и при испытаниях их нагружением выдерживать контрольные нагрузки, определенные в соответствии с требованиями ГОСТ 8829 и указываемые в рабочих чертежах труб».

Пункт 4.3.3. Заменить слова: «в соответствии с [3]» на «по СП^{3 4}»;

дополнить сноской — ⁴:

«_

* На территории Российской Федерации действуют СП 131.13330.2012 «СНиП 23-01-99⁴. Строительная климатология».

Пункт 4.4.1 дополнить абзацем (перед первым):

«Армирование труб осуществляется в соответствии с рабочими чертежами труб, утвержденными в установленном порядке».

Пункт 4.4.5. Заменить ссылку: [9] на [18].

Пункт 4.4.8. Исключить слова, «для труб полезной длиной до 2.5 м включительно и ±2 — для труб длиной свыше 2.5 м».

Пункт 4.5.6 исключить.

Пункт 4.6.1 после слов «в проектной документации» дополнить словами: «в соответствии с ГОСТ 31384».

Подраздел 4.6 дополнить пунктом 4.6.3:

«4.6.3 В трубах по 4.6.2, применяемых в канализационных коллекторах, транспортирующих сильноагрессивные жвдкости, а также при наличии в них средне- и сильноагрессивной газовой среды, используемый в качестве внутреннего защитного покрытия материал в виде полимерных чехлов должен обладать химической стойкостью не ниже, чем у полиэтилена (РЕ) по ГОСТ 16338 или полипропилена (РР) по ГОСТ 26996 и иметь толщину листа от 3 мм и более.

Для надежного механического закрепления чехлов в бетоне лист должен иметь дискретные (точечные) аикерующие элементы высотой 10—15 мм, расположенные в шахматном порядке в количестве не менее 300 и не более 500 шт. на 1 м² поверхности покрытия, и отвечать требованиям технических условий⁴ на полимерные листы, действующих на территории государства, принявшего настоящий стандарт.

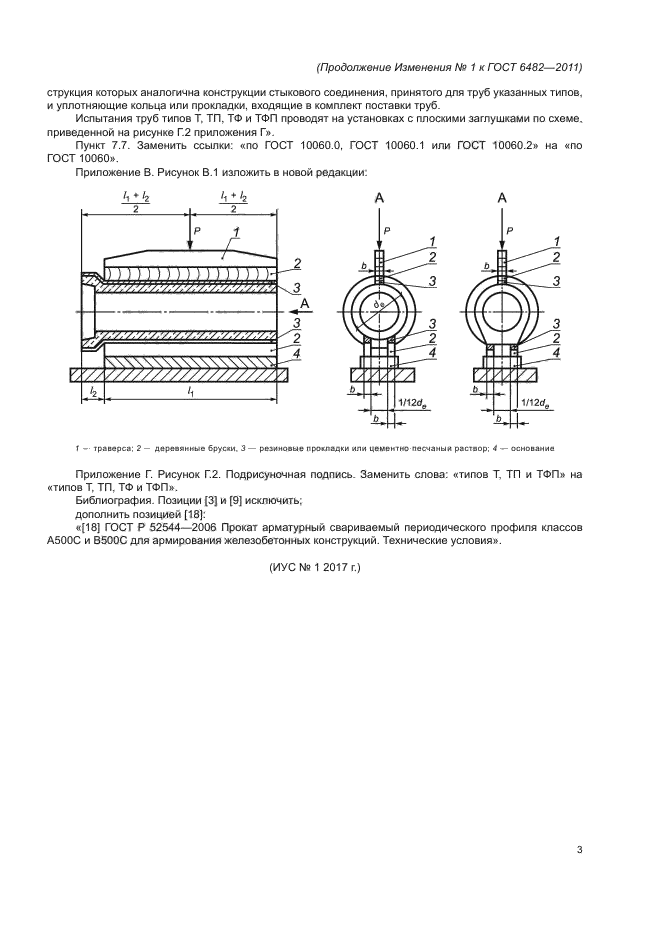

(Продолжение Изменения No 1 к ГОСТ 6482-2011)

струкция которых аналогична конструкции стыкового соединения, принятого для труб указанных типов, и уплотняющие кольца или прокладки, входящие в комплект поставки труб.

Испытания труб типов Т. ТП. ТФ и ТФП проводят на установках с плоскими заглушками по схеме, приведенной на рисунке Г.2 приложения Г».

Пункт 7.7. Заменить ссылки: «по ГОСТ 10060.0, ГОСТ 10060.1 или ГОСТ 10060.2» на «по ГОСТ 10060».

Приложение В. Рисунок В.1 изложить в новой редакции:

U7T	утт з :' 4
j [Т
IV И	/м
ь	1/12de
ь	X

1 - траверса: 2 — деревянные бруски. 3 — резиновые прокладки или цемемтно песчаный раствор: 4 — основание

Приложение Г. Рисунок Г.2. Подрисуночная подпись. Заменить слова, «типов Т, ТП и ТФП» на «типов Т. ТП, ТФ и ТФП».

Библиография. Позиции [3] и [9] исключить; дополнить позицией [18]:

«[18] ГОСТ Р 52544-2006 Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия».

(ИУС N9 1 2017 г.)

1

¹¹ Дата введения в действие на территории Российской Федерации — 2017—03—01.

2

3

*    В Российской Федерации полимерные листы выпускают, например, по ТУ 2246—003—56910145—2014 «Листы анкерные V-GRIP. T-GRIP».

Пункт 5.6. Заменить ссылку:

«[3]» на «СП'»;

дополнить сноской —

«_

4

   На территории Российской Федерации действуют СП 131.13330.2012 «СНиП 23-01-99⁴. Строительная климатология».

Пункт 6.8 изложить в новой редакции:

«6.8 Приемку труб по результатам сплошного контроля проводят по: размерам и качеству стыковой поверхности раструба и втулочной части труб типов ТБ, ТС, ТБП и ТСП; наличию отметок центров шелыги и лотка для труб типа ТС. армированных локальными дугообразными сетками; наличию закладных деталей (если это предусмотрено в рабочих чертежах); правильности нанесения маркировочных надписей».

Пункт 7.1. Заменить слова: «(см. рисунки В.1 и В.2)» на «(см. рисунок В.1)».

Пункт 7.2.1. Первый и второй абзацы изложить в новой редакции.

«Гидростатические испытания на водонепроницаемость труб типов ТБ. ТС. ТБП и ТСП проводят по схеме, приведенной на рисунке Г.1 приложения Г, на установках, имеющих заглушки со стыками, кои-
