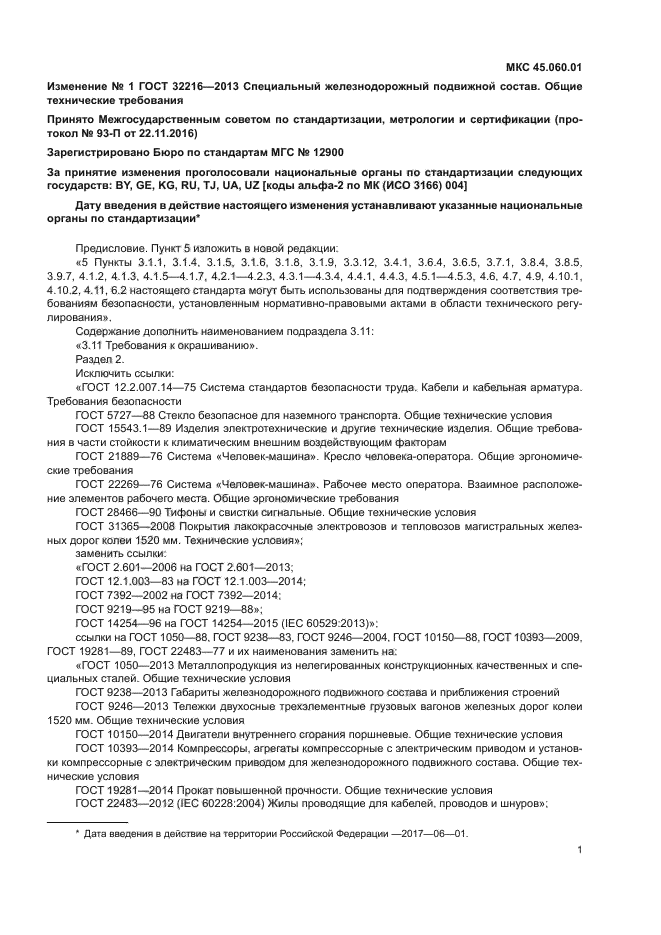

МКС 45.060.01

Изменение № 1 ГОСТ 32216-2013 Специальный железнодорожный подвижной состав. Общие технические требования

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 93-П от 22.11.2016)

Зарегистрировано Бюро по стандартам МГС № 12900

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: BY, GE, KG, RU, TJ, UA, UZ [коды альфа-2 по MK (ИСО 3166) 004]

Дату введения в действие настоящего измонония устанавливают указанные национальные органы по стандартизации*

Предисловие. Пункт 5 изложить в новой редакции.

«5 Пункты 3.1.1, 3.1.4. 3.1.5. 3.1.6. 3.1.8, 3.1.9, 3.3.12, 3.4.1, 3.6.4, 3.6.5, 3.7.1, 3.8.4. 3.8.5, 3.9.7, 4.1.2, 4.1.3. 4.1.5—4.1.7, 4.2.1—4.2.3. 4.3.1—4.3.4, 4.4.1. 4.4.3. 4.5.1—4.5.3. 4.6. 4.7. 4.9. 4.10.1, 4.10.2, 4.11, 6.2 настоящего стандарта могут быть использованы для подтверждения соответствия требованиям безопасности, установленным нормативно-правовыми актами в области технического регулирования».

Содержание дополнить наименованием подраздела 3.11:

«3.11 Требования к окрашиванию».

Раздел 2.

Исключить ссылки:

«ГОСТ 12.2.007.14-75 Система стандартов безопасности труда. Кабели и кабельная арматура. Требования безопасности

ГОСТ 5727-88 Стекло безопасное для наземного транспорта. Общие технические условия ГОСТ 15543.1-89 Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам

ГОСТ 21889-76 Система «Человек-машина». Кресло человека-оператора. Общие эргономические требования

ГОСТ 22269-76 Система «Человек-машина». Рабочее место оператора. Взаимное расположение элементов рабочего места. Общие эргономические требования

ГОСТ 28466-90 Тифоны и свистки сигнальные. Общие технические условия ГОСТ 31365-2008 Покрытия лакокрасочные электровозов и тепловозов магистральных железных дорог колеи 1520 мм. Технические условия»; заменить ссылки:

«ГОСТ 2.601-2006 на ГОСТ 2.601-2013;

ГОСТ 12.1.003-83 на ГОСТ 12.1.003-2014;

ГОСТ 7392-2002 на ГОСТ 7392-2014;

ГОСТ 9219-95 на ГОСТ 9219-88»;

ГОСТ 14254-96 на ГОСТ 14254-2015 (IEC 60529:2013)»:

ссылки на ГОСТ 1050-88. ГОСТ 9238-вЗ. ГОСТ 9246-2004. ГОСТ 10150-88. ГОСТ 10398-2009. ГОСТ 19281-89, ГОСТ 22483-77 и их наименования заменить на:

«ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений ГОСТ 9246-2013 Тележки двухосные трехэлементные грузовых вагонов железных дорог колеи 1520 мм. Общие технические условия

ГОСТ 10150-2014 Двигатели внутреннего сгорания поршневые. Общие технические условия ГОСТ 10393-2014 Компрессоры, агрегаты компрессорные с электрическим приводом и установки компрессорные с электрическим приводом для железнодорожного подвижного состава. Общие технические условия

ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия

ГОСТ 22483-2012 (1ЕС 60228:2004) Жилы проводящие для кабелей, проводов и шнуров»; 1 2

(Продолжение Изменения N9 1 к ГОСТ 32216-2013)

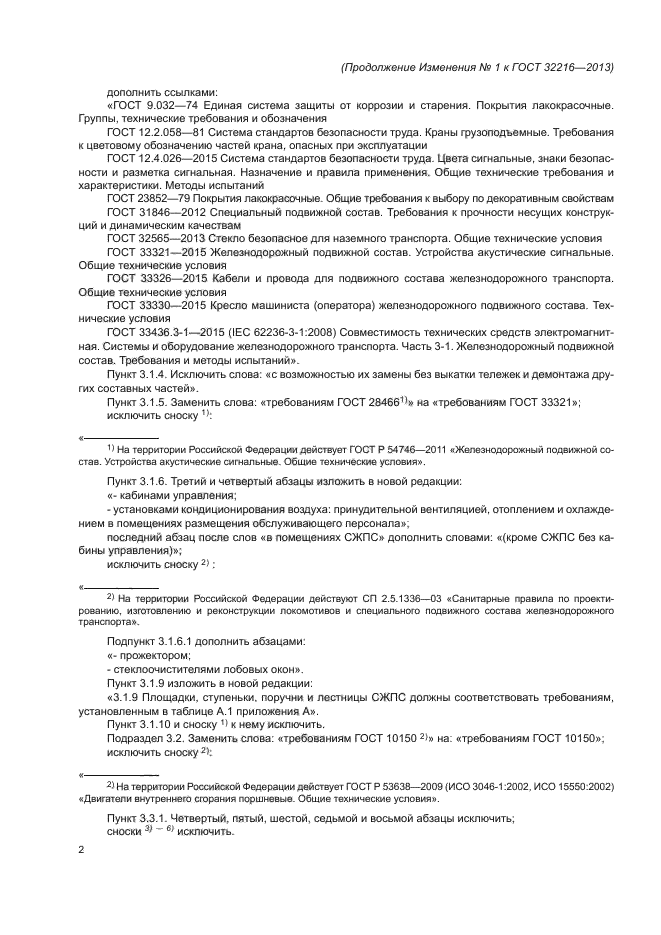

дополнить ссылками:

«ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 12.2.058-81 Система стандартов безопасности труда. Краны грузоподъемные. Требования к цветовому обозначению частей крана, опасных при эксплуатации

ГОСТ 12.4.026-2015 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 23852-79 Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам ГОСТ 31846-2012 Специальный подвижной состав. Требования к прочности несущих конструкций и динамическим качествам

ГОСТ 32565-2013 Стекло безопасное для наземного транспорта. Общие технические условия ГОСТ 33321-2015 Железнодорожный подвижной состав. Устройства акустические сигнальные. Общие технические условия

ГОСТ 33326-2015 Кабели и провода для подвижного состава железнодорожного транспорта. Общие технические условия

ГОСТ 33330-2015 Кресло машиниста (оператора) железнодорожного подвижного состава. Технические условия

ГОСТ 33436.3-1-2015 (IEC 62236-3-1:2008) Совместимость технических средств электромагнитная. Системы и оборудование железнодорожного транспорта. Часть 3-1. Железнодорожный подвижной состав. Требования и методы испытаний».

Пункт 3.1.4. Исключить слова: «с возможностью их замены без выкатки тележек и демонтажа других составных частей».

Пункт 3.1.5. Заменить слова: «требованиям ГОСТ 284662*» на «требованиям ГОСТ 33321»; исключить сноску

*-

На территории Российской Федерации действует ГОСТ Р 54746-2011 «Железнодорожный подвижной состав. Устройства акустические сигнальные. Общие технические условия*.

Пункт 3.1.6. Третий и четвертый абзацы изложить в новой редакции:

«• кабинами управления;

-    установками кондиционирования воздуха: принудительной вентиляцией, отоплением и охлаждением в помещениях размещения обслуживающего персонала»;

последний абзац после слов «в помещениях СЖПС» дополнить словами: «(кроме СЖПС без кабины управления)»;

исключить сноску 2>:

«-

2> На территории Российской Федерации действуют СП 2.5.1336—03 «Санитарные правила по проектированию. изготовлению и реконструкции локомотивов и специального подвижного состава железнодорожного транспорта».

Подпункт 3.1.6.1 дополнить абзацами:

«- прожектором;

-    стеклоочистителями лобовых окон».

Пункт 3.1.9 изложить в новой редакции:

«3.1.9 Площадки, ступеньки, поручни и лестницы СЖПС должны соответствовать требованиям, установленным в таблице А.1 приложения А».

Пункт 3.1.10 и сноску ’> к нему исключить.

Подраздел 3.2. Заменить слова: «требованиям ГОСТ 10150 2>» на. «требованиям ГОСТ 10150»; исключить сноску 2>:

V.-

2> На территории Российской Федерации действует ГОСТ Р 53638-2009 (ИСО 3046-1:2002. ИСО 15550:2002) «Двигатели внутреннего сгорания поршневые. Общие технические условия».

Пункт 3.3.1. Четвертый, пятый, шестой, седьмой и восьмой абзацы исключить; сноски 3) — исключить.

2

(Продолжение Изменения № 1 к ГОСТ 32216-2013)

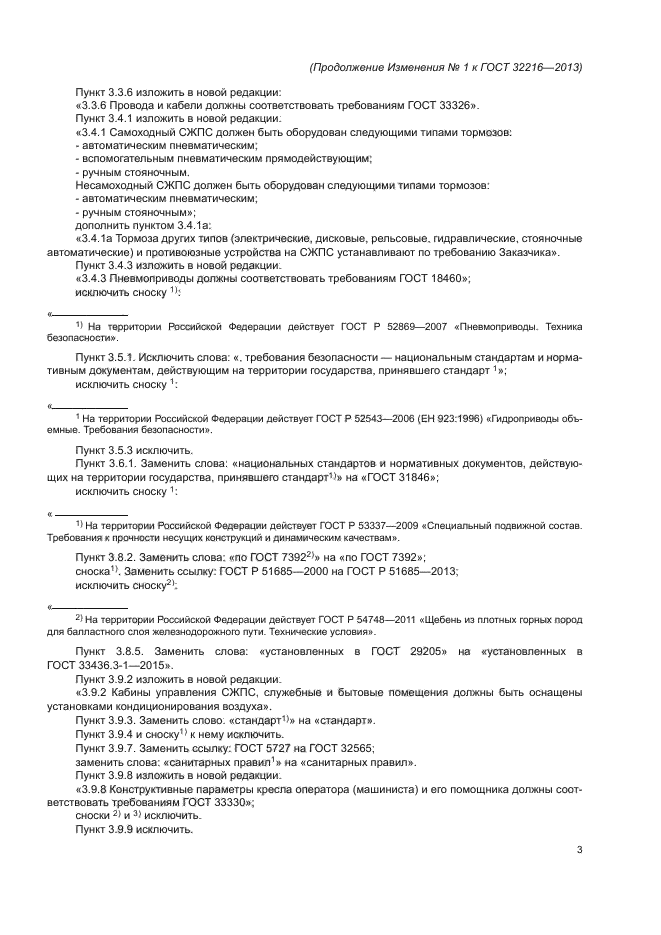

Пункт 3.3.6 изложить в новой редакции:

«3.3.6 Провода и кабели должны соответствовать требованиям ГОСТ 33326».

Пункт 3.4.1 изложить в новой редакции.

«3.4.1 Самоходный СЖПС должен быть оборудован следующими типами тормозов:

-    автоматическим пневматическим;

* вспомогательным пневматическим прямодействующим;

-    ручным стояночным.

Несамоходный СЖПС должен быть оборудован следующими типами тормозов:

-    автоматическим пневматическим;

-    ручным стояночным»; дополнить пунктом 3.4.1а;

«3.4.1а Тормоза других типов (электрические, дисковые, рельсовые, гидравлические, стояночные автоматические) и противогазные устройства на СЖПС устанавливают по требованию Заказчика». Пункт 3.4.3 изложить в новой редакции.

«3.4.3 Пневмоприводы должны соответствовать требованиям ГОСТ 18460»; исключить сноску Ч

Ч-

') На территории Российской Федерации действует ГОСТ Р 52869-2007 «Пневмоприводы. Техника безопасности».

Пункт 3.5.1. Исключить слова: «. требования безопасности — национальным стандартам и нормативным документам, действующим на территории государства, принявшего стандарт ’»; исключить сноску3:

а

(Продолжение Изменения № 1 к ГОСТ 32216—2013)

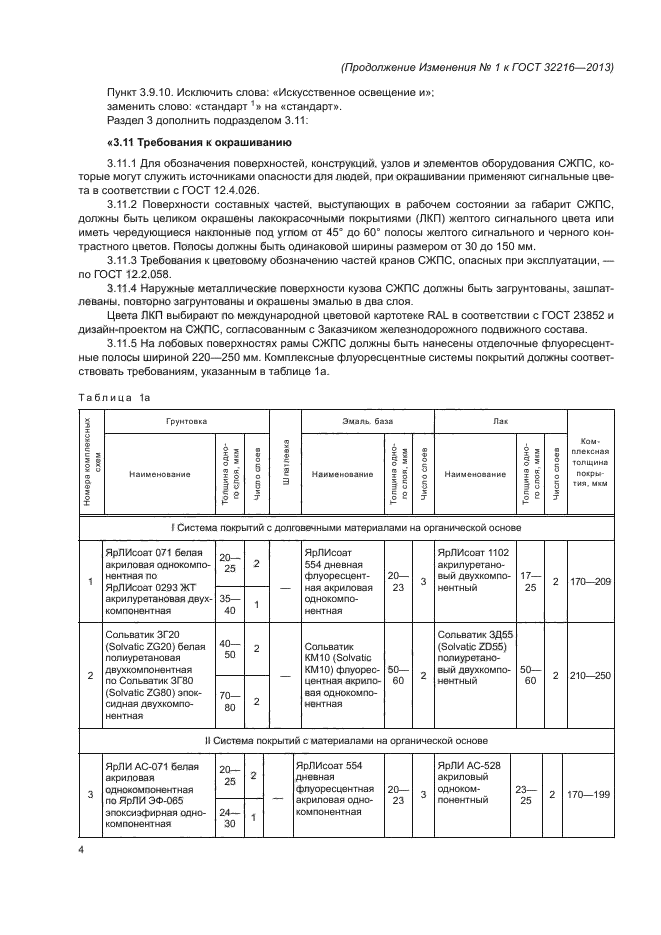

Пункт 3.9.10. Исключить слова: «Искусственное освещение и»:

заменить слово: «стандарт % на «стандарт».

Раздол 3 дополнить подразделом 3.11:

«3.11 Требования к окрашиванию

3.11.1    Для обозначения поверхностей, конструкций, узлов и элементов оборудования СЖПС. которые могут служить источниками опасности для людей, при окрашивании применяют сигнальные цвета в соответствии с ГОСТ 12.4.026.

3.11.2    Поверхности составных частей, выступающих в рабочем состоянии за габарит СЖПС. должны быть целиком окрашены лакокрасочными покрытиями (ЛКП) желтого сигнального цвета или иметь чередующиеся наклонные под углом от 45е до 60° полосы желтого сигнального и черного контрастного цветов. Полосы должны быть одинаковой ширины размером от 30 до 150 мм.

3.11.3    Требования к цветовому обозначению частей кранов СЖПС. опасных при эксплуатации. — по ГОСТ 12.2.058.

3.11.4    Наружные металлические поверхности кузова СЖПС должны быть загрунтованы, зашпат-леваны. повторно загрунтованы и окрашены эмалью в два слоя.

Цвета ЛКП выбирают по международной цветовой картотеке RAL в соответствии с ГОСТ 23852 и дизайн-проектом на СЖПС. согласованным с Заказчиком железнодорожного подвижного состава.

3.11.5    На лобовых поверхностях рамы СЖПС должны быть нанесены отделочные флуоресцентные полосы шириной 220—250 мм. Комплексные флуоресцентные системы покрытий должны соответствовать требованиям, указанным в таблице 1а.

Таблица 1а

5

X

II

§

3

$

Грунтовка

Эмаль база

Лак

Комплексная толщина покрытия. мкм

Наименование

1 I

о а

«) в

* о

h

о

5

о

5

X

У

«5

X

«>

С

!

3

Наименование

и

0    3

1    * I р

£ 2

40

о

5

О

5

X

У

Наименование

Толщина одного слоя, МКМ

«

о

5

О

5

X

У

1 Система

покрытий с долговечными материалами

43 ор

танине ской основ

е

1

ЯрЛИсоат 071 белая акриловая однокомпо-нентная по ЯрЛИсоат 0293 ЖТ ахрилуретановая двух-компонентная

20-

25

2

ЯрЛИсоат 554 дневная флуоресцентная акриловая однокомпонентная

го-

23

3

ЯрЛИсоат 1102 акрилуретано-вый двухкомпонентный

17—

25

2

170—209

35—

40

1

2

Сольватик ЗГ20 (Solvatic ZG20) белая полиуретановая двухкомпонентная по Сольватик ЗГ80 (Solvatic ZG80) эпоксидная двухкомпонентная

40-

50

2

Сольватик КМ 10 (Solvatic КМ 10) флуоресцентная акриловая однокомпонентная

50—

60

г

Сольватик ЗД55 (Solvatic ZD55) полиуретановый двухкомпонентный

50-

60

2

210-250

70—

80

2

II

Система покрытий с материалами на органической основе

3

ЯрЛИ АС-071 белая акриловая однокомпонентная по ЯрЛИ ЭФ-065 эпоксиэфирная однокомпонентная

го-

25

2

ЯрЛИсоат 554 дневная

флуоресцентная акриловая однокомпонентная

20—

23

3

ЯрЛИ АС-528 акриловый однокомпонентный

23—

25

2

170-199

24—

30

1

(Продолжение Изменения № 1 к ГОСТ 32216—2013)

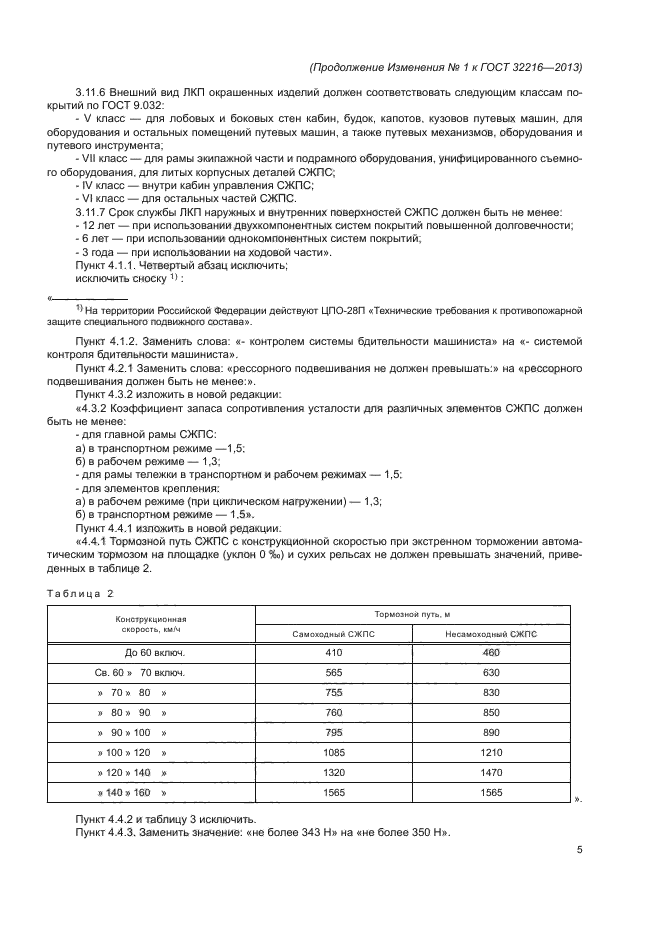

3.11.6    Внешний еид ЛКП окрашенных изделий должен соответствовать следующим классам покрытий по ГОСТ 9.032:

-    V класс — для лобовых и боковых стен кабин, будок, капотов, кузовов путевых машин, для оборудования и остальных помещений путевых машин, а также путевых механизмов, оборудования и путевого инструмента:

-    VII класс — для рамы экипажной части и подрамного оборудования, унифицированного съемного оборудования, для литых корпусных деталей СЖПС;

-    IV класс — внутри кабин управления СЖПС;

-    VI класс — для остальных частей СЖПС.

3.11.7    Срок службы ЛКП наружных и внутренних поверхностей СЖПС должен быть не менее:

-12 лет — при использовании двухкомпонентных систем покрытий повышенной долговечности;

• 6 лет — при использовании однокомпонвнтных систем покрытий;

-    3 года — при использовании на ходовой части».

Пункт 4.1.1. Четвертый абзац исключить;

исключить сноску Л:

«-

На территории Российской Федерации действуют ЦПО-28П «Технические требования к противопожарной защите специального подвижного состава».

Пункт 4.1.2. Заменить слова: «- контролем системы бдительности машиниста» на «- системой контроля бдительности машиниста».

Пункт 4.2.1 Заменить слова: «рессорного подвешивания не должен превышать:» на «рессорного подвешивания должен бьггь не менее:».

Пункт 4.3.2 изложить в новой редакции:

«4.3.2 Коэффициент запаса сопротивления усталости для различных элементов СЖПС должен быть не менее:

-    для главной рамы СЖПС:

а)    в транспортном режиме —1.5:

б)    в рабочем режиме — 1.3;

-    для рамы тележки в транспортном и рабочем режимах — 1.5:

-    для элементов крепления:

а)    в рабочем режиме (при циклическом нагружении) — 1.3;

б)    в транспортном режиме — 1.5».

Пункт 4.4.1 изложить в новой редакции.

«4.4.1 Тормозной путь СЖПС с конструкционной скоростью при экстренном торможении автоматическим тормозом на площадке (уклон 0 %о) и сухих рельсах не должен превышать значений, приведенных в таблице 2.

Таблица 2

Кометрукциониая

Тормозной путь, м

скорость, км/ч

Самоходный СЖПС

Несамоходный СЖПС

До 60 В ключ

410

460

Св. 60 » 70 включ.

565

630

* 70» 80 »

755

830

» 80» 90 »

760

850

* 90* 100 »

795

890

»100 »120 »

1085

1210

* 120* 140 »

1320

1470

а 140 »160 »

1565

1565

Пункт 4.4.2 и таблицу 3 исключить.

Пункт 4.4.3. Заменить значение: «не более 343 Н» на «не более 350 Н».

5 (Продолжение Изменения N9 1 к ГОСТ 32216-2013)

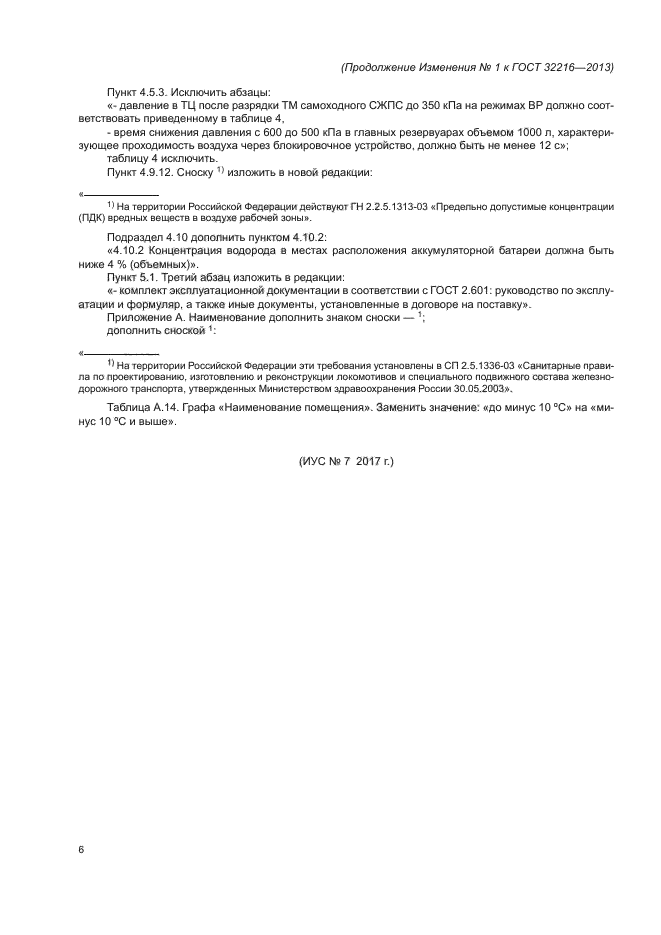

Пункт 4.5.3. Исключить абзацы:

«- давление в ТЦ после разрядки ТМ самоходного СЖПС до 350 кПа на режимах ВР должно соответствовать приведенному в таблице 4.

- время снижения давления с 600 до 500 кПа в главных резервуарах объемом 1000 л, характеризующее проходимость воздуха через блокировочное устройство, должно быть не менее 12с»; таблицу 4 исключить.

Пункт 4.9.12. Сноску изложить в новой редакции:

'У-

На территории Российской Федерации действуют ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны*.

Подраздел 4.10 дополнить пунктом 4.10.2:

«4.10.2 Концентрация водорода в местах расположения аккумуляторной батареи должна быть ниже 4 % (объемных)».

Пункт 5.1. Третий абзац изложить в редакции:

«- комплект эксплуатационной документации в соответствии с ГОСТ 2.601: руководство по эксплуатации и формуляр, а также иные документы, установленные в договоре на поставку».

Приложение А. Наименование дополнить знаком сноски — 1; дополнить сноской

'У-

^ На территории Российской Федерации эти требования установлены в СП 2.5.1336-03 «Санитарные правила по проектированию, изготовлению и реконструкции локомотивов и специального подвижного состава железнодорожного транспорта, утвержденных Министерством здравоохранения России 30.05.2003».

Таблица А.14. Графа «Наименование помещения». Заменить значение: «до минус 10 °С» на «минус 10 °С и выше».

(ИУС No 7 2017 г.) 4

1

* Дата введения в действие на территории Российской Федерации —2017—Об—01.

2

3

   На территории Российской Федерации действует ГОСТ Р 52543-2006 (ЕН 923:1996) «Гидроприводы объемные. Требования безопасности».

Пункт 3.5.3 исключить.

Пункт 3.6.1. Заменить слова: «национальных стандартов и нормативных документов, действующих на территории государства, принявшего стандарт3)» на «ГОСТ 31846»; исключить сноску 3;

«-

II    На территории Российской Федерации действует ГОСТ Р 53337-2009 «Специальный подвижной состав. Требования к прочности несущих конструкций и динамическим качествам».

Пункт 3.8.2. Заменить слова; «по ГОСТ 73922>» на «по ГОСТ 7392»; сноска3\ Заменить ссылку: ГОСТ Р 51685-2000 на ГОСТ Р 51685-2013; исключить сноску5':

«I-

2) На территории Российской Федерации действует ГОСТ Р 54748-2011 «Щебень из плотных горных пород для балластного слоя железнодорожного пути. Технические условия».

Пункт 3.8.5. Заменить слова; «установленных в ГОСТ 29205» на «установленных в ГОСТ 33436.3-1-2015».

Пункт 3.9.2 изложить в новой редакции.

«3.9.2 Кабины управления СЖПС, служебные и бытовые помещения должны быть оснащены установками кондиционирования воздуха».

Пункт 3.9.3. Заменить слово, «стандарт3)» на «стандарт».

Пункт 3.9.4 и сноску3 > к нему исключить.

Пункт 3.9.7. Заменить ссылку: ГОСТ 5727 на ГОСТ 32565;

заменить слова: «санитарных правил3» на «санитарных правил».

Пункт 3.9.8 изложить в новой редакции.

«3.9.8 Конструктивные параметры кресла оператора (машиниста) и его помощника должны соответствовать требованиям ГОСТ 33330»;

сноски 5) и 6> исключить.

4

5

Пункт 3.9.9 исключить.
