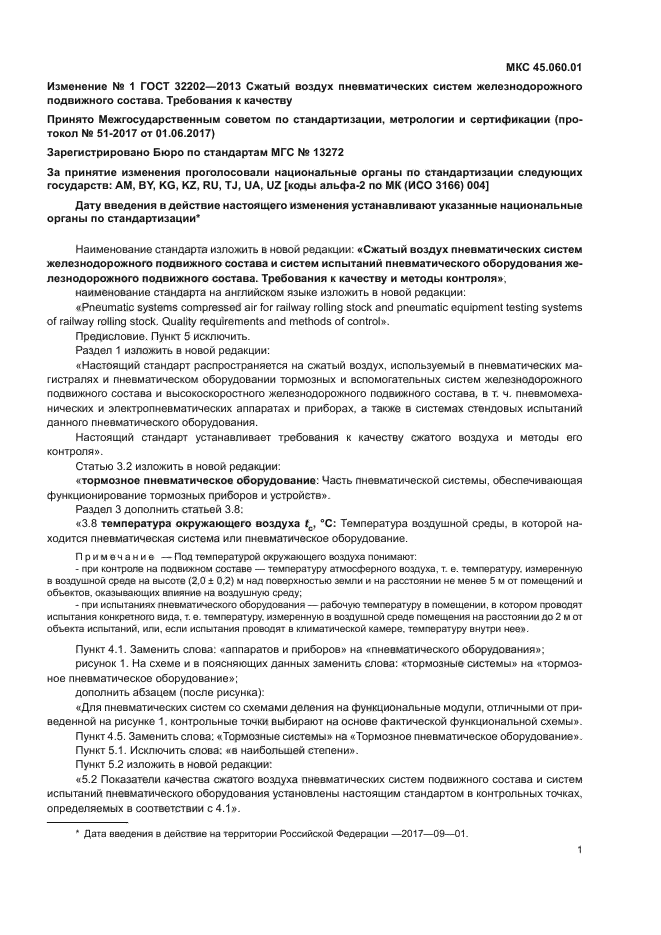

Изменение № 1 ГОСТ 32202-2013 Сжатый воздух пневматических систем железнодорожного подвижного состава. Требования к качеству

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 51-2017 от 01.06.2017)

Зарегистрировано Бюро по стандартам МГС № 13272

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM. BY. KG. КZ. RU, TJ. UA. UZ [коды альфа-2 no MK (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации*

Наименование стандарта изложить в новой редакции: «Сжатый воздух пневматических систем железнодорожного подвижного состава и систем испытаний пневматического оборудования железнодорожного подвижного состава. Требования к качеству и методы контроля».

наименование стандарта на английском языке изложить в новой редакции:

«Pneumatic systems compressed air for railway rolling stock and pneumatic equipment testing systems of railway rolling stock. Quality requirements and methods of control».

Предисловие. Пункт 5 исключить.

Раздел 1 изложить в новой редакции:

«Настоящий стандарт распространяется на сжатый воздух, используемый в пневматических магистралях и пневматическом оборудовании тормозных и вспомогательных систем железнодорожного подвижного состава и высокоскоростного железнодорожного подвижного состава, в т. ч. пневмомеханических и электропневматических аппаратах и приборах, а также в системах стендовых испытаний данного пневматического оборудования.

Настоящий стандарт устанавливает требования к качеству сжатого воздуха и методы его контроля».

Статью 3.2 изложить в новой редакции:

«тормозное пневматическое оборудование: Часть пневматической системы, обеспечивающая функционирование тормозных приборов и устройств».

Раздел 3 дополнить статьей 3.8:

«3.8 темпоратура окружающего воздуха f_c, “С: Температура воздушной среды, в которой находится пневматическая система или пневматическое оборудование.

Примечание — Под температурой окружающего воздуха понимают:

-    при контроле на подвижном составе — температуру атмосферного воздуха, т. е. температуру, измеренную в воздушной среде на высоте (2.0 ± 0.2) м над поверхностью земли и на расстоянии не менее 5 м от помещений и объектов, оказывающих влияние на воздушную среду:

-    при испытаниях пневматического оборудования — рабочую температуру в помещении, в котором проводят испытания конкретного вида. т. е. температуру, измеренную в воздушной среде помещения на расстоянии до 2 м от объекта испытаний, или. если испытания проводят в климатической камере, температуру внутри нее».

Пункт 4.1. Заменить слова: «аппаратов и приборов» на «пневматического оборудования»:

рисунок 1. На схеме и в поясняющих данных заменить слова: «тормозные системы» на «тормозное пневматическое оборудование»:

дополнить абзацем (после рисунка):

«Для пневматических систем со схемами деления на функциональные модули, отличными от приведенной на рисунке 1. контрольные точки выбирают на основе фактической функциональной схемы».

Пункт 4.5. Заменить слова: «Тормозные системы» на «Тормозное пневматическое оборудование».

Пункт 5.1. Исключить слова: «в наибольшей степени».

Пункт 5.2 изложить в новой редакции:

«5.2 Показатели качества сжатого воздуха пневматических систем подвижного состава и систем испытаний пневматического оборудования установлены настоящим стандартом в контрольных точках, определяемых в соответствии с 4.1». ^{1 2}

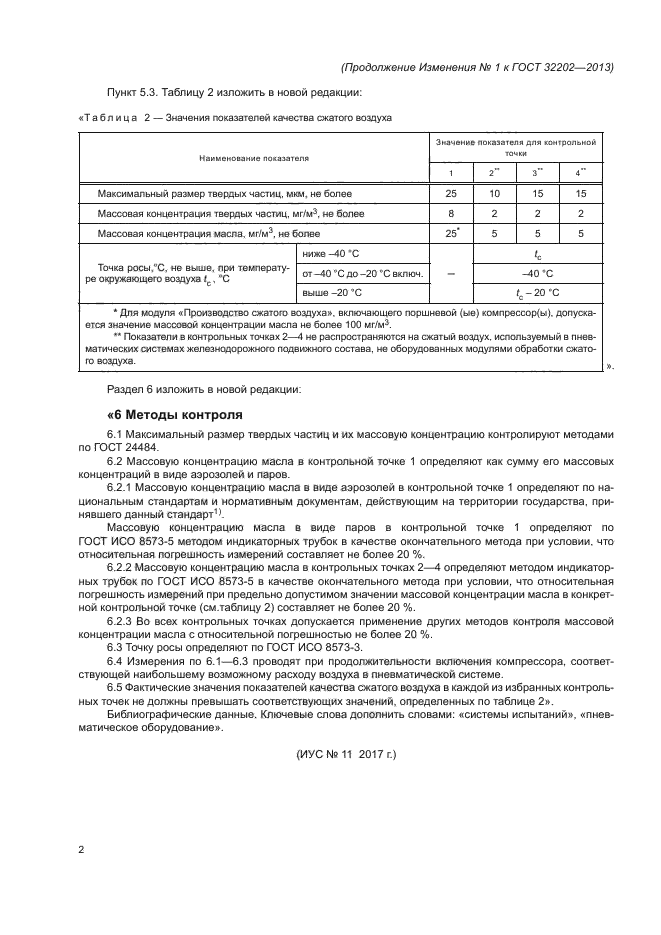

Пункт 5.3. Таблицу 2 изложить в новой редакции:

Раздел 6 изложить в новой редакции:

«6 Методы контроля

6.1    Максимальный размер твердых частиц и их массовую концентрацию контролируют методами по ГОСТ 24484.

6.2    Массовую концентрацию масла в контрольной точке 1 определяют как сумму его массовых концентраций в виде аэрозолей и паров.

6.2.1    Массовую концентрацию масла в виде аэрозолей в контрольной точке 1 определяют по национальным стандартам и нормативным документам, действующим на территории государства, принявшего данный стандарт²

Массовую концентрацию масла в виде паров в контрольной точке 1 определяют по ГОСТ ИСО 8573-5 методом индикаторных трубок в качестве окончательного метода при условии, что относительная погрешность измерений составляет не более 20 %.

6.2.2    Массовую концентрацию масла в контрольных точках 2—4 определяют методом индикаторных трубок по ГОСТ ИСО 8573-5 в качестве окончательного метода при условии, что относительная погрешность измерений при предельно допустимом значении массовой концентрации масла в конкретной контрольной точке (см.таблицу 2) составляет не более 20 %.

6.2.3    Во всех контрольных точках допускается применение других методов контроля массовой концентрации масла с относительной погрешностью не более 20 %.

6.3    Точку росы определяют по ГОСТ ИСО 8573-3.

6.4    Измерения по 6.1—6.3 проводят при продолжительности включения компрессора, соответствующей наибольшему возможному расходу воздуха в пневматической системе.

6.5    Фактические значения показателей качества сжатого воздуха в каждой из избранных контрольных точек не должны превышать соответствующих значений, определенных по таблице 2».

Библиографические данные. Ключевые слова дополнить словами: «системы испытаний», «пневматическое оборудование».
