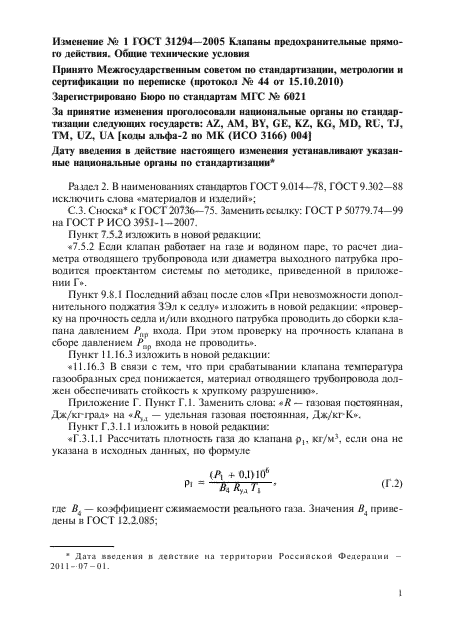

Изменение № 1 ГОСТ 31294-2005 клапаны предохранительные прямого действия. Обшие технические условия

Принято Межгосударственным советом но стандартизации, метрологии и сертификации по переписке (протокол № 44 от 15.10.2010) Зарегистрировано Ьюро но стандартам МГС № 6021 За принятие итченеыия проголосовали национальные органы по станлар-титации следующих государств: AZ, AM. BY, GE, KZ, KG, MD. RL. TJ, TM. UZ, UA [коды альфа-2 но MK (ИСО 3166) 004|

Дату введения в действие настоящею ишснсния устанавливают указанные национальные органы по стандартизации*

Раздел 2. В наименованиях стандартов ГОСТ 9.014-78, ГОСТ 9.302-88 исключить слона «материалов и изделий»;

С.З. Сноска* к ГОСТ 20736-75. Заменить ссылку: ГОСТ Р 50779.74-99 на ГОСТ Р ИСО 3951-1-2007.

Пункт 7.5.2 изложить в новой редакции:

«7.5.2 Если клапан работает на газе и водяном паре, то расчет диаметра отводящего трубопровода или диаметра выходною патрубка проводится проектантом системы по методике, приведенной в приложении Г».

Пункт 9.8.1 Последний абзац посте стов «При невозможности дополнительного поджатня ЗЭл к седлу» и зложить в новой редакции: «проверку на прочность седла н/или входного патрубка проводить ло сборки клапана давлением Я_|ф входа. При атом проверку на прочность клапана в сборе давлением Р_пр входа нс проводить».

Пункт 11.16.3 изложить в новой редакции:

«11.16.3 В связи с тем. что при срабатывании клапана температура газообразных сред понижается, материал отводящего трубопровода должен обеспечивать стойкость к хрупкому разрушению».

Приложение Г. Пункт Г.1. Заменить слова: *R — газовая постоянная, Дж/кгграл» на •R_{f i} — удельная газовая постоянная. Дж/кгК*.

Пункт Г.3.1.1 изложить в новой редакции:

«Г.3.1.1 Рассчитать плотность газа до клапана р,. кг/м⁵, сон она нс указана в исходных данных, по формуле

(Л + 0.1) Ю^{6 =} АаАыЛ

где В. — коэффициент сжимаемости реального газа. Значения В_л приведены в ГОСТ 12.2.085; ^{1 2}

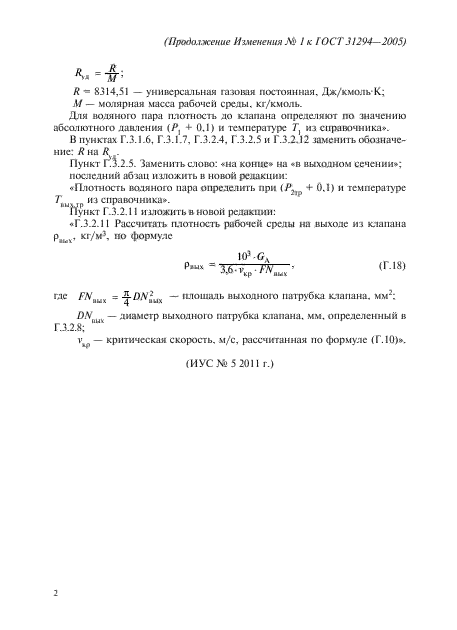

(Продолжение Изменения .'Vi² 1к Г ОСТ J1244—2005)

R = 8314,51 — универсальная газош постоянная, Дж/кмольК;

А/ — молярная масса рабочей среды, кг/кмоль.

Для водяного пара плотность до клапана определяют по значению абсолютного давлении (Р, + 0.1) и температ>рс Г, из справочника*.

В пунктах Г.3.1.6, Г.3.1.7, Г.3.2.4. Г.3.2.5 и Г.3.2.12 заменить обозначение: R на R .

Пункт Г.3.2.5. Заменить слово: «на копие» на «в выходном сечении»: последний абзац изложить в новой редакции:

•Плотность водяного пара определить при (P_2ip + 0.1) и температуре Г_#и из справочника».

Пункт Г.3.2.11 изложить в новой редакции:

«Г.3.2.11 Рассчитать плотность рабочей среды на выходе из клапана р^, кг/м⁵, но формуле

10³ С_А

<^Г,8>

где FN_UUX = ^гОАГ?_ш — плошадь выходного патрубка клапана, мм²:

DN_iux — диаметр выходною патрубка клапана, мм. определенный в

Г.3.2.8;

— критическая скорость, м/с, рассчитанная по формуле (Г.Ю)*.

(И УС № 5 2011 г.)

1

* Дата введении в действие на территории Российской Федерации -2011- 07-01.
