Это поправка для ГОСТ 30212-94
Показать даты введения Admin

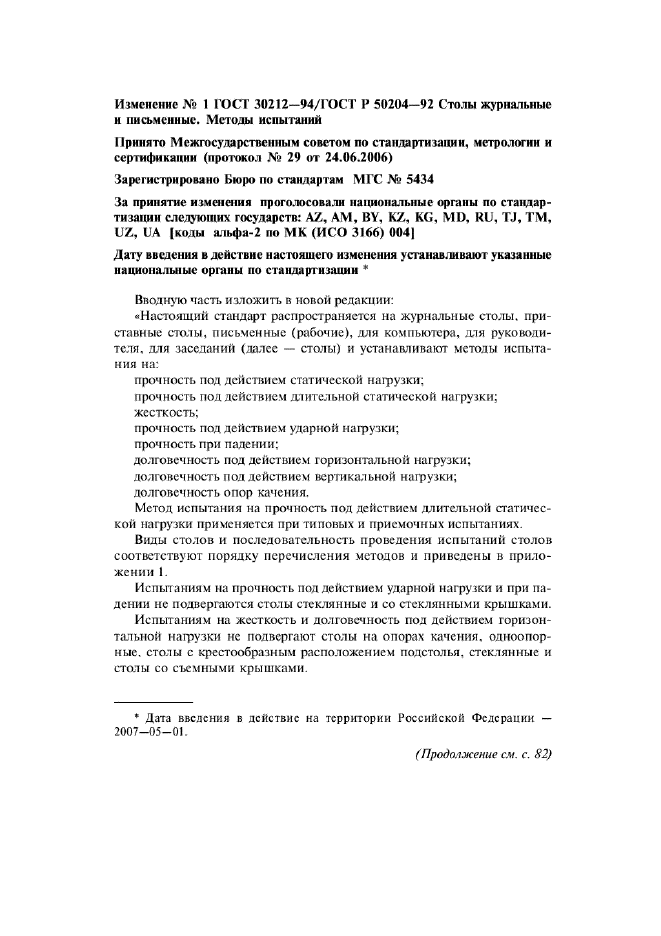

Страница 1

Изменение № I ГОСТ 30212-94/ГОСТ Р 50204-92 Столы журнальные н письменные. Методы испытаний

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол Ns 29 от 24.06.2006)

Зарегистрировано Бюро по стандартам МГС .Nb 5434

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MI), RU, TJ, TM, UZ, НА (коды альфа-2 по MK (ИСО 3166) 004|

Дату введения в действие настоящего изменения устанавливают указанные национальные органы но стандартизации 1

Вводную часть изложить в новой редакции:

«Настоящий стандарт распространяется на журнальные столы, приставные столы, письменные (рабочие), для компьютера, для руководителя. для заседаний (далее — столы) и устанавливают методы испытания на:

прочность под действием статической нагрузки; прочность под действием длительной статической нагрузки; жесткость;

прочность под действием ударной нагрузки; прочность при падении:

долговечность под действием горизонтальной нагрузки; долговечность под действием вертикальной нагрузки; долговечность опор качения.

Метод испытания на прочность под действием длительной статической нагрузки применяется при типовых и приемочных испытаниях.

Виды столов и последовательность проведения испытаний столов соответствуют порядку перечисления методов и приведены в приложении I.

Испытаниям на прочность под действием ударной нагрузки и при падении не подвергаются столы стеклянные и со стеклянными крышками.

Испытаниям на жесткость и долговечность под действием горизонтальной нагрузки не подвергают столы на опорах качения, одпоопор-ные. столы с крестообразным расположением подстолья, стеклянные и стазы со съемными крышками.

1

Дата введения в действие на территории Российской Федерации — 2007-05-01.

(Продолжение см. с. 82)

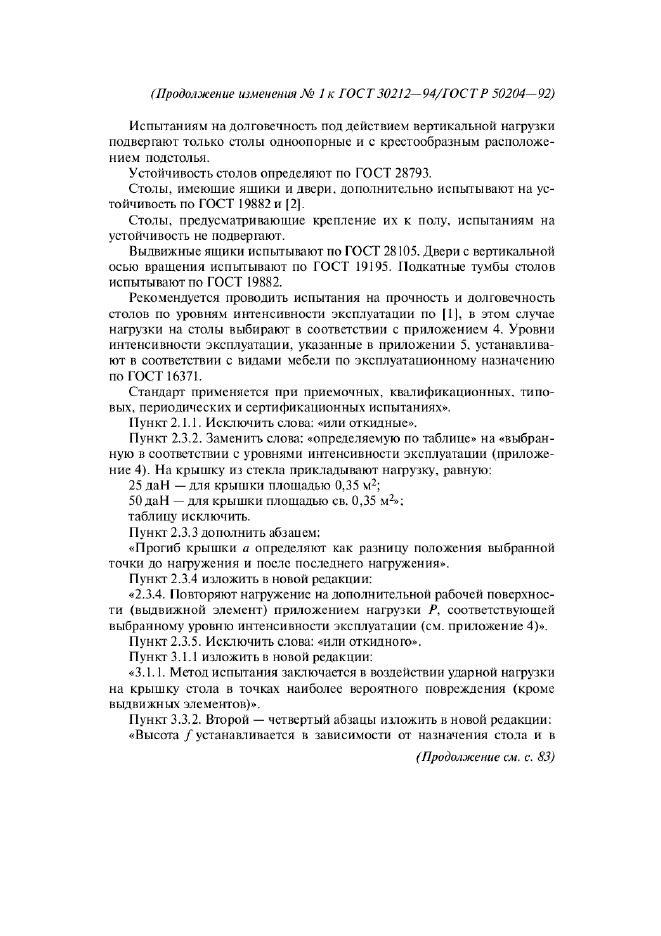

Страница 2

(Продолжение изменения JV& 1 к ГОСТ30212-94/ГОС Г Р 50204-92)

Испытаниям на долговечность под действием вертикальной нагрузки подвергают только столы одноопорные и с крестообразным расположением подстолья.

Устойчивость столов определяют по ГОСТ 28793.

Столы, имеющие яшики и двери, дополнительно испытывают на устойчивость по ГОСТ 19882 и |2).

Столы, предусматривающие крепление их к полу, испытаниям на устойчивость не подвергают.

Выдвижные яшики испытывают по ГОСТ 28105. Двери с вертикальной осью вращения испытывают по ГОСТ 19195. Подкатные тумбы столов испытывают по ГОСТ 19882.

Рекомендуется проводить испытания на прочность и долговечность столов по уровням интенсивности эксплуатации по [1], в этом случае нагрузки на столы выбирают в соответствии с приложением 4. Уровни интенсивности эксплуатации, указанные в приложении 5. устанавливают в соответствии с видами мебели по эксплуатационному назначению по ГОСТ 16371.

Стандарт применяется при приемочных, квалификационных, типовых. периодических и сертификационных испытаниях».

11ункт 2.1.1. Исключить слова: «или откидные».

Пункт 2.3.2. Заменить слова: «определяемую по таблице* на «выбранную в соответствии с уровнями интенсивности эксплуатации (приложение 4). На крышку из стекла прикладывают нагрузку, равную:

25 даН — для крышки площадью 0,35 м2;

50 даН — для крышки площадью св. 0,35 м2»:

таблицу исключить.

11ункт 2.3.3 дополнить абзацем:

«Прогиб крышки а определяют как разницу положения выбранной точки до нагружения и после последнего нагружения».

Пункт 2.3.4 изложить в новой редакции:

«2.3.4. 11овторяют нагружение на дополнительной рабочей поверхности (выдвижной элемент) приложением нагрузки Р. соответствующей выбранному уровню интенсивности эксплуатации (см. приложение 4)».

Пункт 2.3.5. Исключить слова: «или откидного*.

Пункт 3.1.1 изложить в новой редакции:

«3.1.1. Метод испытания заключается в воздействии ударной нагрузки на крышку стола в точках наиболее вероятного повреждения (кроме выдвижных хтеменггов)*.

Пункт 3.3.2. Второй — четвертый абзацы ихзожить в новой редакции:

«Высота / устанавливается в зависимости от назначения стола и в

(Продолжение см. с. S3)

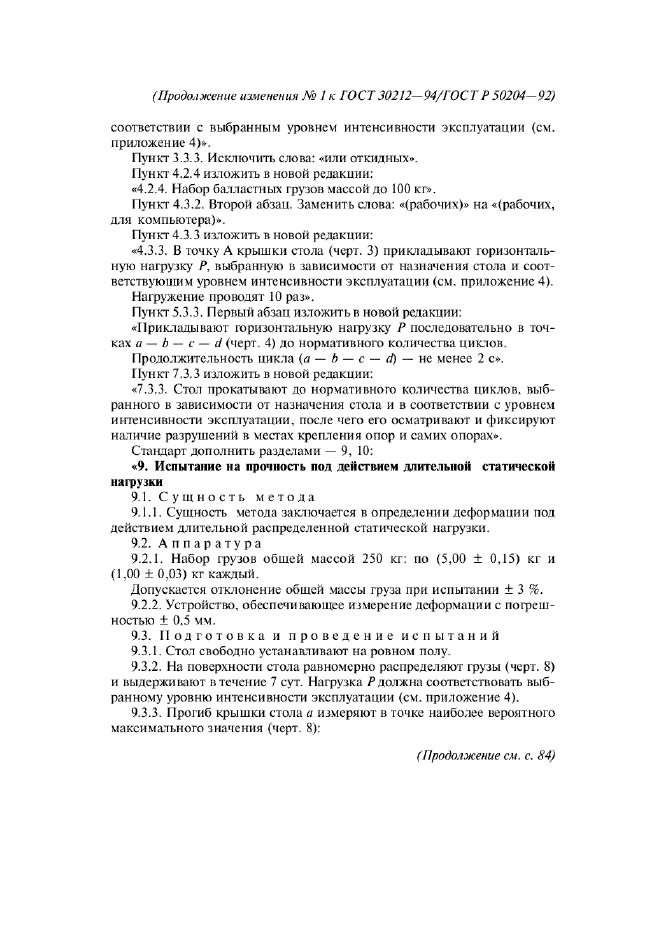

Страница 3

(Продолжение изменения № 1 к ЮС'Г 30212— 94/1 ОСТ Р 50204— 92)

соответствии с выбранным уровнем интенсивности эксплуатации {см. приложение 4)».

Пункт 3.3.3. Исключить слова: -«или откидных*.

Пункт 4.2.4 изложить в новой редакции:

«4.2.4. Набор балластных грузов массой до 100 кг».

Пункт 4.3.2. Второй абзац. Заменить слова: «(рабочих)» на «(рабочих, для компьютера)».

Пункт 4.3.3 изложить п новой редакции:

«4.3.3. В точку А крышки стола (черт. 3) прикладывают горизонтальную нагрузку Р, выбранную в зависимости от назначения стола и соответствующим уровнем интенсивности эксплуатации (см. приложение 4).

Нагружение проводят 10 раз».

Пункт 5.3.3. Первый абзац изложить в новой редакции:

«Прикладывают горизонтальную нагрузку Р последовательно в точках а — b — с — d (черт. 4) до нормативного количества циклов.

11 р олол жите л ь и ость цикла (а — h — с — d) — не менее 2 с».

Пункт 7.3.3 изложить в новой редакции:

«7.3.3. Стол прокатывают до нормативного количества циклов, выбранного в зависимости от назначения стола и в соответствии с уровнем интенсивности эксплуатации, пгосле чего его осматривают и фиксируют наличие разрушений в местах крепления опор и самих опорах*.

Стандарт дополнить разделами — 9, 10:

«9. Испытание на прочность под действием длительной статической нагрузки

9.1.    Сущность мет о д а

9.1.1.    Сущность метода заключается в определении деформации под действием длительной распределенной статической нагрузки.

9.2.    Аппаратура

9.2.1.    Набор грузов обшей массой 250 кг: по (5,00 ± 0,15) кг и (1,00 ± 0,03) кг каждый.

Допускается отклонение обшей массы груза при испытании ± 3 %.

9.2.2.    Устройство, обеспсчивающее измерение деформации с погрешностью ± 0.5 мм.

9.3.    Подготовка и проведение испытаний

9.3.1.    Стол свободно устанавливают на ровном полу.

9.3.2.    На поверхности стола равномерно распределяют грузы (черт. 8) и выдерживают в течение 7 сут. Нагрузка Р должна соответствовать выбранному уровню интенсивности эксплуатации (см. приложение 4).

9.3.3.    Прогиб крышки стола а измеряют в точке наиболее вероятного максимального значения (черт. 8):

(Продолжение см. с. 84)

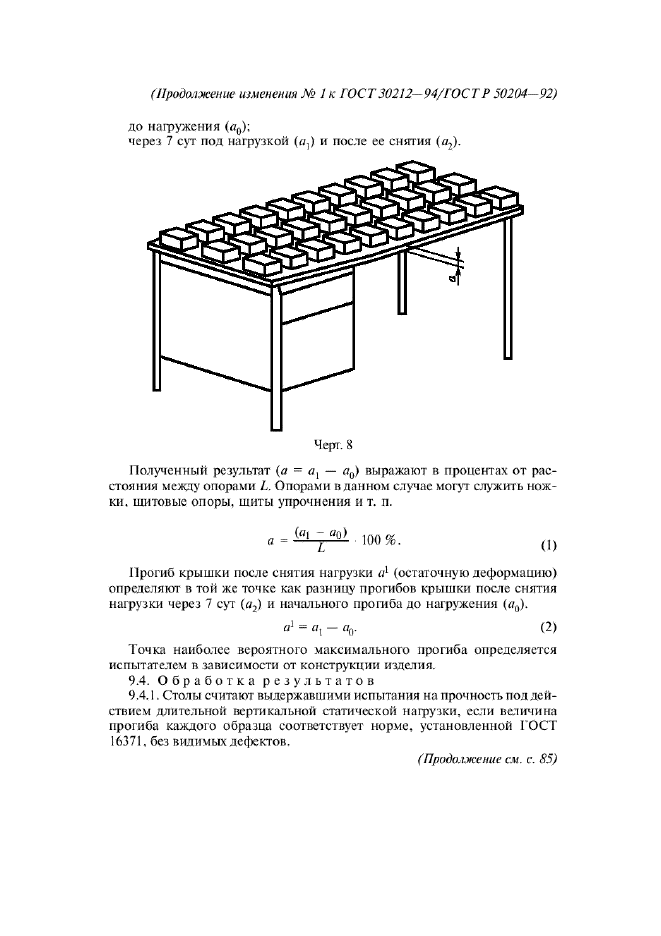

Страница 4

(Продолжение изменения № I к ГОСТ30212— 94/ГОСТР 50204—92) до нагружения (л0);

через 7 сут под нагрузкой («,) и после ее снятия (о,)-

Черт. 8

Полученный результат {а = л, — я0) выражают в процентах от расстояния между опорами L. Опорами в данном случае могут служить ножки. щитовые опоры, шиты упрочнения и т. п.

а = (П| 1Щ) 100%.    (|)

Прогиб крышки после снятия нагрузки а1 (остаточную деформацию) определяют в той же точке как разницу прогибов крышки после снятия нагрузки через 7 сут (а2) и начального прогиба до нагружения (л0).

а1 = я, - Oq.    (2)

Точка    наибапес    вероятного максимального    прогиба    определяется

испытателем в зависимости от конструкция изделия.

9.4. Обработка результатов

9.4.1. Столы считают выдержавшими испытания на прочность под действием длительной вертикальной статической нагрузки, если величина прогиба каждого образца соответствует норме, установленной ГОСТ 16371. без видимых дефектов.

(Продолжение см. с. 85)

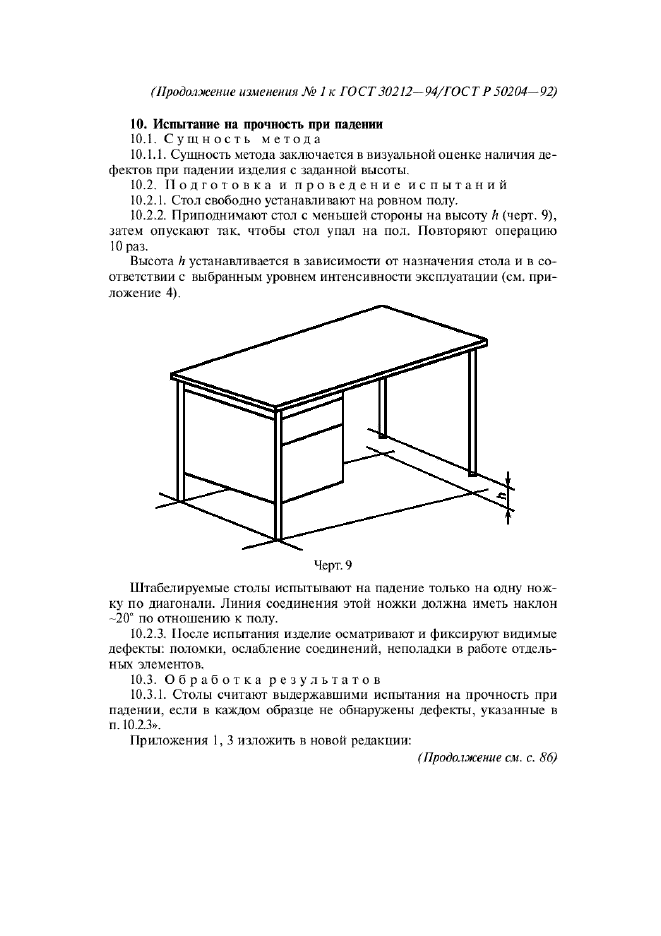

Страница 5

(Продолжение изменения Лр 1 к ГОСТ30212—94/ГОСТ Р 50204— 92)

10. Испытание па прочность при падении

10.1.    Сущность метода

10.1.1.    Сущность метода заключается в визуальной оценке наличия дефектов при падении изделия с заданной высоты

10.2. Подготовка и проведение испытаний

10.2.1.    Стол свободно устанавливают на ровном полу.

10.2.2.    Приподнимают стол с меньшей стороны на высоту Л (черт. 9), затем опускают так. чтобы стол упал на пол. Повторяют операцию 10 раз.

Высота h устанавливается в зависимости от назначения стола и в соответствии с выбранным уровнем интенсивности эксплуатации (см. приложение 4).

Штабелируемые столы испытывают на падение только на одну ножку по диагонали. Линия соединения этой ножки должна иметь наклон -20" по отношению к полу.

10.2.3.    После испытания изделие осматривают и фиксируют видимые дефекты: поломки, ослабление соединений, неполадки в работе отдельных элементов.

10.3.    Обработка результатов

10.3.1. Столы считают выдержавшими испытания на прочность при падении, если в каждом образце не обнаружены дефекты, указанные в п. 10.2.3».

Приложения I, 3 ихтожить в новой редакции:

(Про<к).1жение см. с. 86)

Страница 6

(Продолжение изменения № I к ГОСТ 30212-94/ГОСТ Р 50204— 92)

«ПРИЛОЖЕНИЕ 1 Обязательное

Последовательность проведения испытал и и столов

Методы испытаний

Вид образна

Прочность

под

действием

статической

нагрузки

Прочность иол действием длительной статической нагрузки

Жесткость

Прочность под действием ударной нагрузки

Прочность

при

палении

Долговечность под действием горизонтальной нагрузки

Долговечность под действием вертикальной нагрузки

Долговечность опор качения

Столы

стеклянные

+

+

±

Столы со стеклянными

крышками

+

+

+

+

±

Столы на четырех ножках или на боковых опорах

+

+

±

+

+

±

±

Столы одноопорные

+

±

(Продолжение см. с. 87)

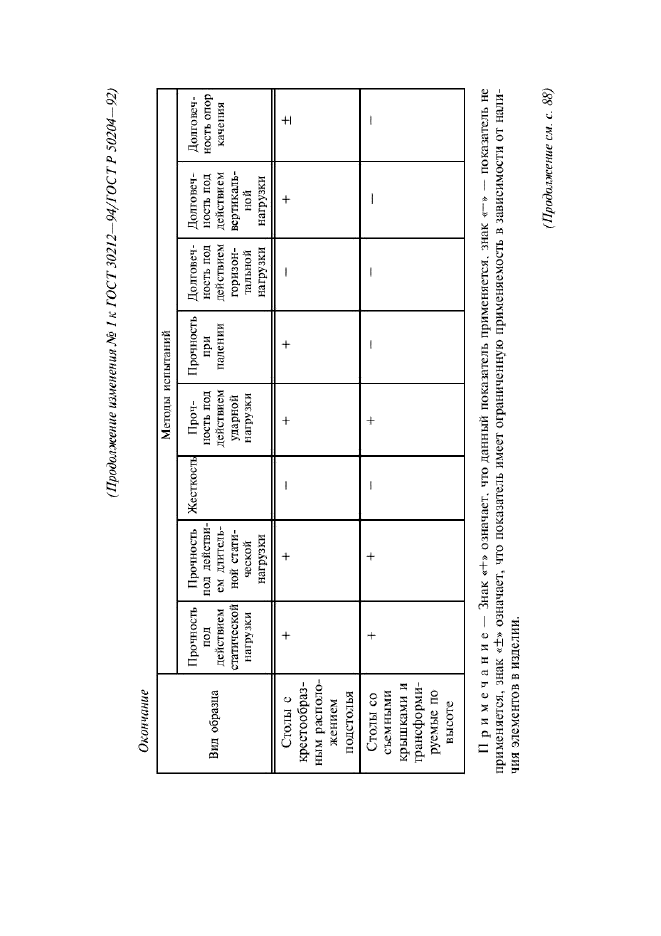

Страница 7

(Продолжение изменении № / к ГОСТ 30212-94/ГОСТР 50204-92)

Окончание

Методы испытаний

Вид образца

Прочность

под

действием

статической

нагрузки

Прочность под действием длительной статической нагрузки

Жесткость

Прочность под

действием

ударной

нагрузки

Прочность

при

палении

Долговечность под действием горизонтальной

нагрузки

Долговечность под действием вертикальной нагрузки

Долговечность опор качения

Столы с крестообразным расположением подстолья

+

+

+

+

+

±

Столы со

съемными крышками и трансформируемые по и ы соте

+

+

+

Примем а н и с — Знак «+» означает, что данный показатель применяется, знак «-* — показатель не применяется, знак «±* означает, что показатель имеет ограниченную применяемость в зависимости от наличия элементов в изделии.

(Продолжение см. с. 88)

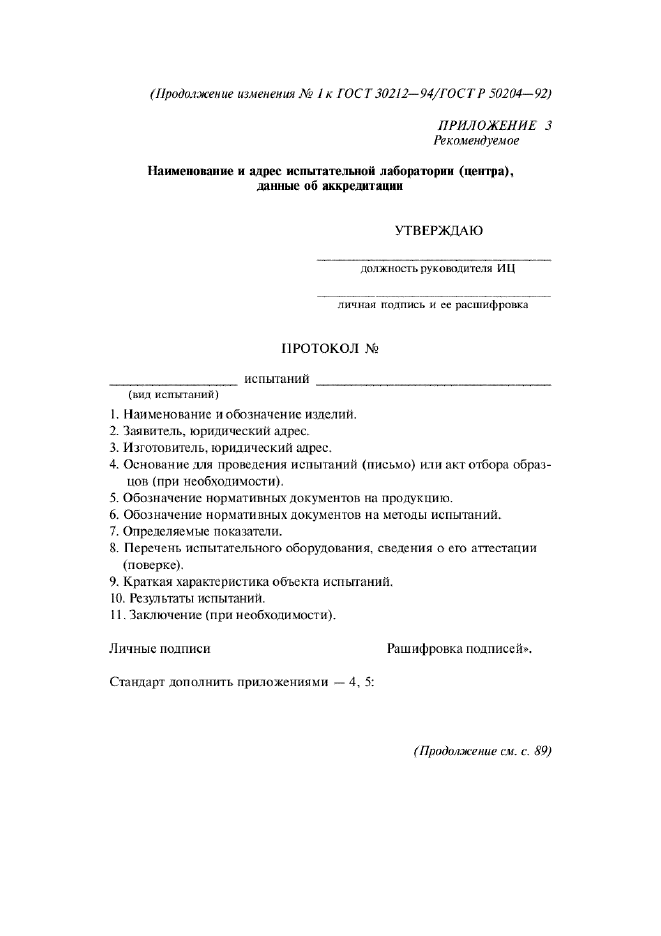

Страница 8

(Продолжение изменения N2 I к ГОСТ 30212-94/ГОСТ Р 50204-92)

ПРИЛОЖЕНИЕ 3 Рекомендуемое

Наименование и адрес испытательной лаборатории (центра), данные об аккредитации

УТВЕРЖДАЮ

должность руководителя ИЦ

личнан подпись и се расшифровка

ПРОТОКОЛ №

_ испытаний _

(вид испытаний)

1.    Наименование и обозначение изделий.

2.    Заявитель, юридический адрес.

3.    Изготовитель, юридический azipcc.

4.    Основание для проведения испытаний (письмо) или акт отбора образцов (при необходимости).

5.    Обозначение нормативных документов на продукцию.

6.    Обозначение нормативных документов на методы испытаний.

7.    Определяемые показатели.

8.    Перечень испытательного оборудования, сведения о его аттестации (поверке).

9.    Краткая характеристика объекта испытаний.

10.    Результаты испытаний.

11.    Заключение (при необходимости).

Личные подписи    Рашифровка подписей».

Стандарт дополнить приложениями - 4, 5:

(ПртЬлжение см. с. S9)

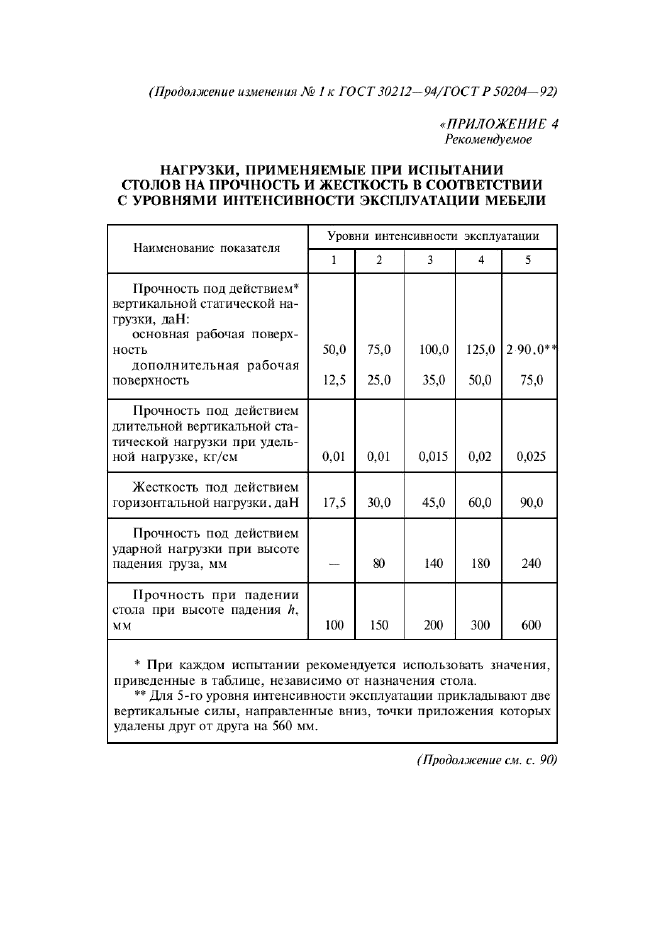

Страница 9

(Продолжение итеиении №! к ГОСТ 30212— 94/ГОС Г Р 50204— 92)

О ПРИЛОЖЕНИЕ 4 Рекомендуемое

НАГРУЗКИ, ПРИМЕНЯЕМЫЕ ПРИ ИСПЫТАНИИ СТОЛОВ НА ПРОЧНОСТЬ И ЖЕСТКОСТЬ В СООТВЕТСТВИИ С УРОВНЯМИ ИНТЕНСИВНОСТИ ЭКСПЛУАТАЦИИ МЕБЕЛИ

Наименование показателя

Уровни интенсивности эксплуатации

1

2

3

4

5

11рочность под действием* вертикальной статической нагрузки, даН:

основная рабочая поверхность

дополнительная рабочая поверхность

50,0

12,5

75.0

25.0

100,0

35,0

125.0

50.0

2 90.0" 75,0

Прочность под действием длительной вертикальной статической нагрузки при удельной нагрузке, кг/см

0,01

0,01

0,015

0,02

0,025

Жесткость под действием горизонтальной нагрузки. даН

17,5

30,0

45,0

60,0

90,0

Прочность под действием ударной нагрузки при высоте падения фуза, мм

80

140

180

240

Прочность при падении стола при высоте падения И, мм

100

150

200

300

600

* При каждом испытании рекомендуется использонать значения, приведенные в таблице, независимо от назначения стола.

*• Для 5-го уровня интенсивности эксплуатации прикладывают две вертикальные силы, направленные вниз, точки приложения которых удалены друг от друга на 560 мм.

(Продолжение см. с. 90)

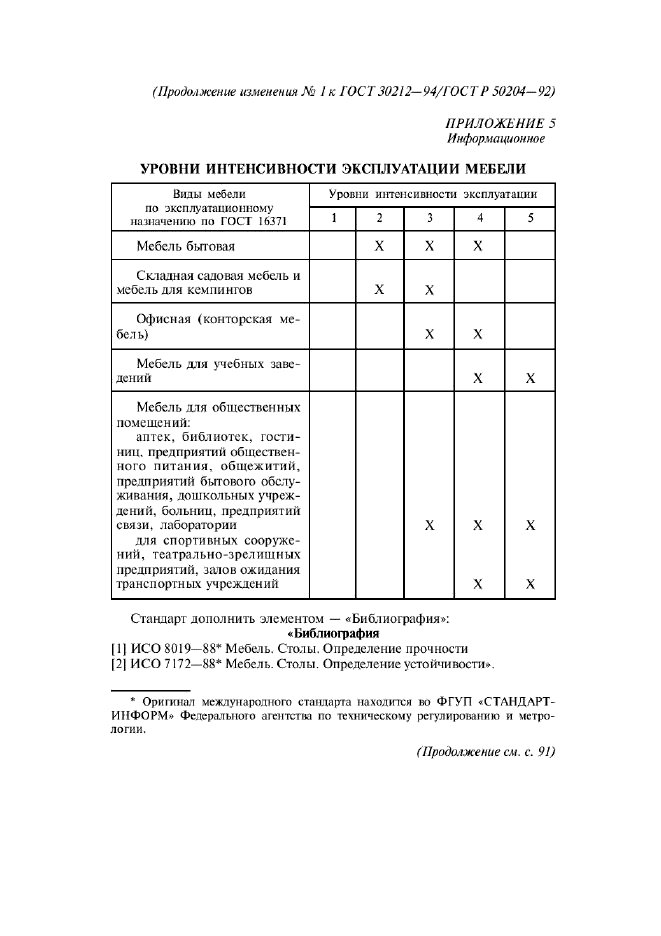

Страница 10

(Продолжение изменения № 1 к ГОСТ30212—94/ГОСТР 50204-92)

ПРИЛОЖЕНИЕ 5 Информационное

УРОВНИ ИНТЕНСИВНОСТИ ЭКСПЛУАТАЦИИ МЕБЕЛИ

Виды мебели по эксплуатационному назначению по ГОСТ 16371

Уровни интенсивности эксплуатации

1

2

3

4

5

Мебель бытовая

X

X

X

Складная садовая мебель и мебель для кемпингов

X

X

Офисная (конторская мебель)

X

X

Мебель для учебных заведений

X

X

Мебель для общественных помещений:

аптек, библиотек, гостиниц. предприятий общественного питания, общежитий, предприятий бытового обслуживания, дошкольных учреждений. больниц, предприятий связи, лаборатории

для спортивных сооружений, театрально-зрел ишных предприятий, зато в ожидания транспортных учреждений

X

X

X

X

X

Стандарт дополнить элементом — «Библиография»: «Библиография [ 11 ИСО 8019—881 Мебель. Столы. Определение прочности [2| ИСО 7172—88* Мебель. Столы. Определение устойчивости*.

1

Оригинал международного стандарта находится во ФГУП «СТЛНДЛРТ-ИНФОРМ* Федерального агентства по техническому регулированию и метрологии.

(Продолжение см. с. 91)

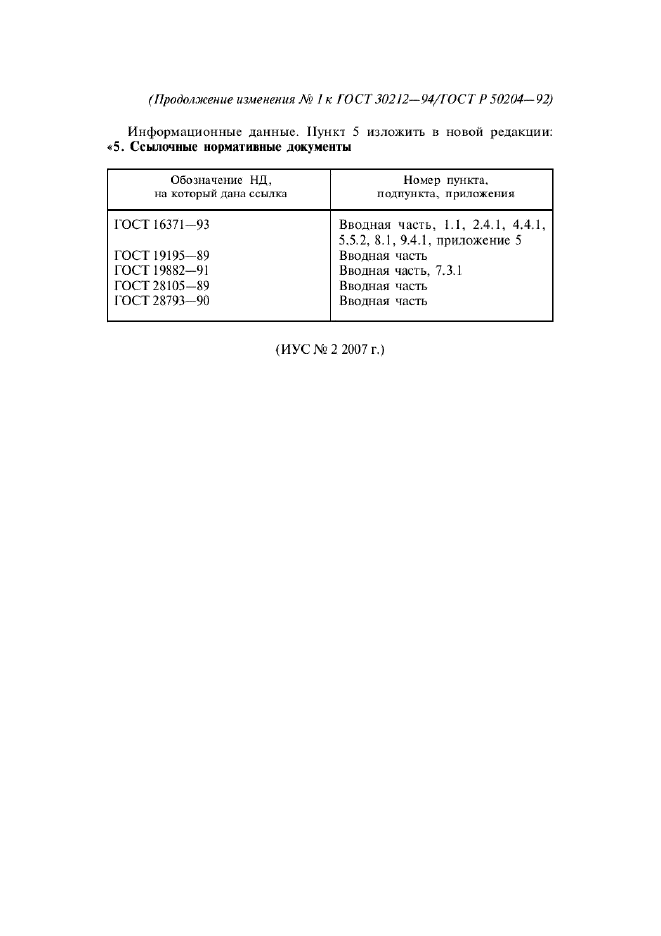

Страница 11

(Продолжение изменения М> / к ГОСТ 30212-94/ГОСТ Р 50204— 92)

Информационные данные. Пункт 5 изложить в новой редакции: «5. Ссылочные нормативные документы

Обозначение НД. на который ДОШ ссылка

Номер пункта, подпункта, приложения

ГОСТ 16371-93

ГОСТ 19195-89 ГОСТ 19882-91 ГОСТ 28105-89 ГОСТ 28793-90

Вводная часть, 1.1, 2.4.1, 4.4.1, 5.5.2, 8.1, 9.4.1, приложение 5 Вводная часть Вводная часть. 7.3.1 Вводная часть Вводная часть

(ИУСЛЙ 2 2007 г.)
