Это поправка для ГОСТ 30210-94

Показать даты введения Admin

Страница 1

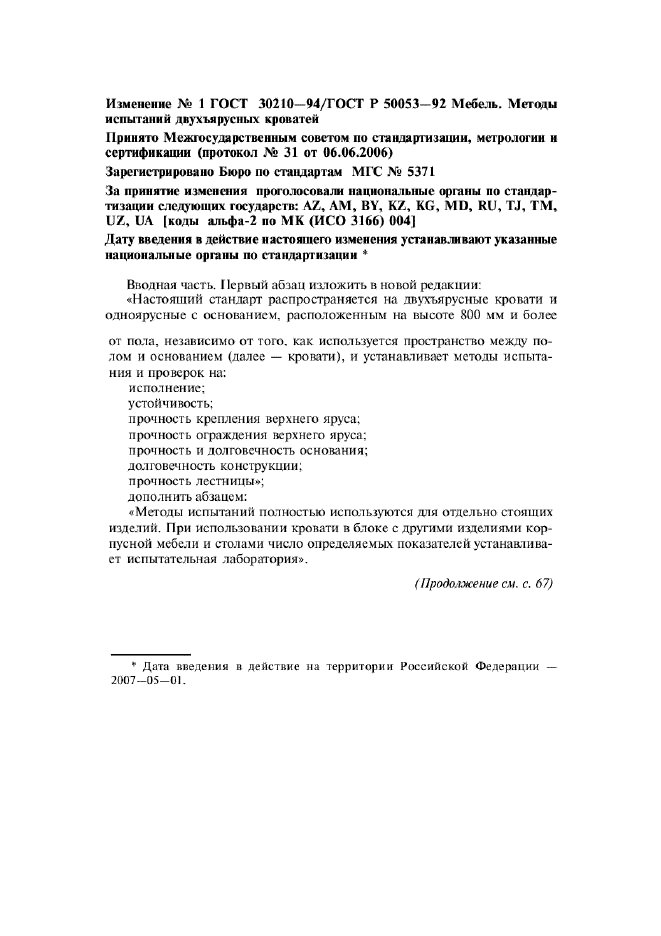

Изменение № 1 ГОСТ 302Ю-94/ГОСТ Р 50053-92 Мебель. Методы испытаний двухъярусных крона гей

Принято Межгосударственным советом по стандартизации, метрологии н сертификации (протокол № 31 от 06.06.2006)

Зарегистрировано Бюро но стандартам МГС № 5371 За принятие изменения проголосовали национальные органы по стандартизации следующих государств: Л/, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA |коды альфа-2 no MK (ИСО 3166) 004J

Дату введения в действие настоящего изменения устанавливают указанные национальные органы но стаидаргнзации 1

Вводная часть. Первый абзац изложить в новой редакции:

«Настоящий стандарт распространяется на двухъярусные кровати и одноярусные с основанием, расположенным на высоте 800 мм и более

от пола, независимо от того, как используется пространство между полом и основанием (далее — кровати), и устанавливает методы испытания и проверок на: исполнение; устойчивость:

прочность крепления верхнего яруса; прочность ограждения верхнего яруса; прочность и долговечность основания; дол говеч ность ко не гру кии и: прочность лестницы*; дополнить абзацем:

«Методы испытаний полностью используются дчя отдельно стоящих изделий. При использовании кровати в блоке с другими изделиями корпусной мебели и столами число определяемых показателей устанавливает испытательная лаборатория».

(Продолжение см. с. 67)

1

Дата введения в действие на территории Российской Федерации — 2007-05-01.

Страница 2

(Продолжение Изменения N.& I к ГОСТ 30210-94/ГОСТ Р50053-92)

Раздел I дополнить пунктом — 1.5:

*1.5. Испытания образца должны проводиться в последовательности, указанной во вводной части стандарта».

Пункт 2.4.1. Первый, второй абзацы после слова «опор» дополнить словом: «(ножек)».

Пункт 4.3.1. Первый абзац. Заменить слова: «К бруску» на *К каждому верхнему бруску (щиту)»:

дополнить абзацами:

«Вертикально направленную вниз нагрузку Р7, равную 100 даН, прикладывают к наиболее слабо соединенной стороне кровати. Точка приложения нагрузки находится в верхней части ограждения на расстоянии 250 мм от места соединения стоек с ограждением кровати.

Время приложения нагрузки — 30 с».

Пункт 5.4.1. Заменить слова: «циклов (14—1)» на «циклов 14—20».

Стандарт дополнить разделами — 9, 10:

«9. Проверка исполнения — по 11J:

9.1.    Осмотреть образец. Болты, шурупы и другие комплектующие должны быть затянуты и не иметь острых углов и режуших поверхностей.

9.2.    Проверить наличие ограждений с четырех сторон на верхнем ярусе кровати, снимаемых только с помощью инструмента.

9.3.    Измерить расстояние между верхней кромкой ограждения и верхней стороной основания кровати.

9.4.    Проверить наличие линии (отметки) на ограждении, указывающей на максимально допустимый уровень верхней поверхности матраца.

9.5.    Измерить (при наличии) величину разъема ограждения по длинной стороне для приставной лестницы.

9.6.    Измерить зазоры между основанием кровати и иаргами или спинками.

9.7.    Измерить пространство между основанием верхней и нижней кровати.

9.8.    Измерить параметры лестницы:

расстояние между внешней поверхностью двух следующих друг за другом ступеней;

расстояние между двумя следующими друг за другом ступенями.

9.9.    Результаты осмотра и измерений (пп. 9.1—9.8) — по приложению Г.

10. Долговечность основания

10.1. Сущность метола заключается в многократном воздействии статической вертикальной нагрузки на основание кровати в различных точках.

(Продолжение с.и. с. 68)

Страница 3

(Продолжение Изменения № / к ГОСТ 30210-94/ГОСТ Р 50053-92)

10.2.    Аппаратура

10.2.1.    Испытатсльнос устройство, обеспечивающее многократное приложение вертикальной статической нагрузки в 100 даН через нагрузочную пластину диаметром 200 мм, покрытую войлоком толщиной (5 ± 2) мм, с частотой циклов (10 ± 1) мин

10.3.    Подготовка испытания

10.3.1.    Испытанию подвергают основания верхнего и нижнего ярусов кровати, если их конструкции различаются.

10.3.2.    Кровать устанавливают под нагружающий механизм стенда так, чтобы статическая нагрузка приходилась в одну из намеченных пунктиром точек (1, 2) основания в соответствии с черт. 5а.

с

л

V

*

Ш:

300

Черт. 5а

10.3.3. Нагрузку прикладывают через пластину по п. 6.2.3.

10.4.    Проведение испытаний

10.4.1.    Включают стенд и проводят нагружение основания кровати в точке /. При этом фиксируют появление видимых разрушений (трещины, излом деталей, ослабление соединений и т.п.).

10.4.2.    Количество нагружений и характер разрушений заносят в журнал (см. приложение 1).

10.4.3.    Испытание основания в точке 2 проводят в соответствии с пп. 10.3.1-10.4.2

10.5.    Оценка результатов

10.5.1. Кровать считают выдержавшей испытание на долговечность основания, если каждый испытанный образец выдержит без появления видимых разрушений, указанных в п. 10.4.1, количество циклов нагружения, установленное в ГОСТ 19917».

Приложения 1, 3 изложить в новой редакции:

(Продолжение см. с. 69)

Страница 4

(Продолжение Изменениями ГОСТ 30210-94/ГОСТ Р 50053-92)

«ПРИЛОЖЕНИЕ 1 Рекомендуемое

ЖУРНАЛ

записи результатов испытаний на устойчивость, прочность ограждения верхнего яруса, прочность крепления верхнего яруса, долговечность, статическую прочность лестницы, прочность ступеней

Изготовитель_

Обозначение изделия.

проект, индекс (при наличии) _

Краткая характеристика изделия _

Результаты испытаний на устойчивость кроватей

Величина горизонтальной нагрузки Рг даН

Примечание

Результаты испытаний на прочность крепления верхнего яруса

Величина нагрузки Р2, даН

Характер разрушения

Результаты испытаний на прочность ограждения

Величина нагрузки, даН

Характер разрушения

верти кап ьной Р^

горизонтальной РА

Результаты испытаний на долговечность конструкции

Количество циклов нагружения

Величина нагрузки Ps, даН

Характер разрушения

Результаты испытаний на прочность лестницы

Величина ста

Характер раз ру

Количество

Характер

тической на

шения

циклов приложе

разрушения

грузки на вер

ния ударной

тикальный

нагрузки на каж

брусок Р6, даН

дую ступень

Результаты испытаний на прочность основания

Точки

Количество циклов

Характер

нагружения

нагружения

разрушения

Подпись испытателя Дата испытания_

(Продолжение см. с. 70)

Страница 5

(Продолжение Изменения Ms 1 к ГОСТ 30210-94/ГОСТР 50053-92)

ПРИЛОЖЕНИЕ 3 Рекомендуемое

Наименование и адрес испытательной лаборатории (центра), данные об аккредитации

УТВЕРЖДАЮ должность руководителя ИЦ личная подпись и ее расшифровка

ПРОТОКОЛ №

_______.. _____ испытаний __ _

(вид испытаний)

1.    Наименование и обозначение изделий.

2.    Заявитель, юридический адрес.

3.    Изготовитель, юридический адрес.

4.    Основание для проведения испытаний (письмо) или акт отбора образцов (при необходимости).

5.    Обозначение нормативных документов на продукцию.

6.    Обозначение нормативных документов на методы испытаний.

7.    Определяемые показатели.

8.    Перечень испытательного оборудования, сведения о его аттестации (поверке).

9.    Краткая характеристика объекта испытаний.

10.    Результаты испытаний.

11.    Заключение (при необходимости)*».

Стандарт дополнить приложением — 4:

(Продолжение см. с. 71)

Страница 6

(Продолжение Изменения № I к ГОСТ 30210-94/ГОСТ Р50053-92)

*ПРИЛОЖЕНИЕ 4 Справочное

Требования к конструкции и исполнению двухъярусных кроватей

1.    Вес видимые углы и выступающие части должны быть закруглены и не иметь колюших и режущих углов.

2.    Все кровата. используемые как верхние, должны быть снабжены ограждением с четырех сторон.

3.    Ограждения должны быть закреплены так, чтобы их можно было удалить только с помощью инструмента.

4.    Расстояние между верхней кромкой ограждения и верхней поверхностью основания кровати должно быть не менее 260 мч.

5.    Расстояние от верхней кромки ограждения до верхней поверхности матраца должно быть не менее 160 мм.

6.    Максимальная толщина матраиа должна быть помечена несмываемым маркером рядом с линией, указывающей максимальный уровень верхней поверхности матраца.

7.    Двухъярусные кровати должны быть снабжены приставной лестницей. Лестница может быть неотъемлемой частью конструкции кровати.

8.    Одна длинная сторона ограждения может быть полностью разъединена приставной лсстнипсй. Величина разъема ограждения для приставной лестницы должна быть от 300 до 400 мм.

9.    Положение приставной лестницы должно быть указано в инструкции по использованию.

10.    Пространство (расстояние) между основанием верхнего и нижнего ярусов кровати должно быть не менее 750 мм.

11.    Расстояние между верхними поверхностями двух следующих друг за другом ступеней должно быть (250 ± 50) мм. Расстояние между верхними поверхностями двух следующих друг за другом ступеней должно быть одинаковым, с предельным отклонением ± 2 мм.

12.    Расстояние между двумя последовательно расположенными ступенями должно бьггь не менее 200 мм; полезная ширина ступени — не менее 300 мм.

13.    'Зазоры между основанием кровати и царгами (или спинками) должны быть не более 25 мм».

(Продолжение см. с. 72)

Страница 7

(Продолжение Изменения №1 к ГОСТ 30210-94/ГОСТ Р 50053-92)

Стандарт дополнить элементом — «Библиография*:

«Библиография

[I| EN 747—1: 1993* Мебель— многоярусные кровати бытовые — Часть 1:

Требования безопасности; —

Часть 2 Методы испытания».

Информационные данные. Пункт 4 изложить в новой редакции: «4. Ссылочные нормативные документы

Обозначение НД. на который лапа ссылка

Номер пункта, пол пункта

ГОСТ 19917-93

1.2, 2.5.1, 5.5.1, 7-2.4, 8.1, 10.5.1

(ИУС № 4 2007 г.)

* Оригинал международного стандарта находится во ФГУГ1 «СТАНДАРТ-ИНФОРМ» Федерального агентства по техническому регулированию и метрологии.
