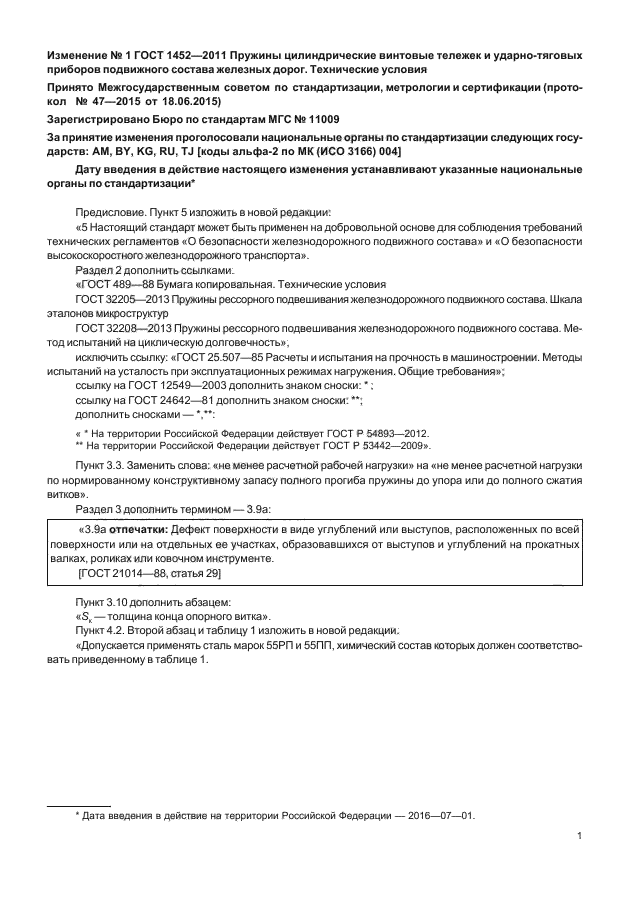

Изменение №1 к ГОСТ 1452-2011
Пружины цилиндрические винтовые тележек и ударно-тяговых приборов подвижного состава железных дорог. Технические условия

Mice 45 060

Изменение №> 1 ГОСТ 1452-2011 Пружины цилиндрические винтовые тележек и удар но-тяговых приборов подвижного состава железных дорог. Технические условия

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол Jfe 47-2015 от 18 июня2015 г.)

Зарегистрировано Бюро по стандартамМГС Jfe 11009

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM ,BY, RG, RU, TJ [коды альфа-2 по МК (ИС0 3166) 004]:

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации

Предисловие. Пункт 5 изложить в новой редакции: « 5 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов «О безопасности железнодорожного подвижного состава» и «О безопасности высокоскоростного железнодорожного транспорта».

Раздел 2 дополнить ссылками:

«ГОСТ 489-88 Бумага копировальная. Технические условия ГОСТ 32205-2013 Пружины рессорного подвешивания железнодорожного подвижного состава. Шкала эталонов микроструктур

ГОСТ 32208-2013 Пружины рессорного подвешивания железнодорожного подвижного состава. Метод испытаний на циклическую долговечность»;

исключить ссылку: «ГОСТ 25.507-85 Расчеты и испытания на прочность в машиностроении. Методы испытаний на усталость при эксплуатационных режимах нагружения Общие требования»,

ссылку на ГОСТ 12549-2003 дополнить знаком сноски: * , ссылку на ГОСТ 24642-81 дополнить знаком сноски: дополнить сносками - * **

« * На территории Российской Федерации действует ГОСТ Р 54893-2012.

1

ИЗМЕНЕНИЕ Nsl ГОСТ 1452-2011

** На территории Российской Федерации действует ГОСТ Р 53442-2009».

Пункт 3.3. Заменить слова: «не менее расчетной рабочей нагрузки» на «не менее расчетной нагрузки по нормированному конструктивному запасу полного прогиба пружины до упора или до полного сжатия витков».

Раздел 3 дополнить термином - З а:

«3.9а отпечатки: Дефект поверхности в виде углублений или выступов, расположенных по всей поверхности или на отдельных ее участках, образовавшихся от выступов и углублений на прокатных валках, роликах или ковочном инструменте.

[ГОСТ 21014-88, статья 29]

Пункт 3.10 дополнить абзацем:

«S_K — толщина конца опорного витка».

Пункт 4.2. Второй абзац и таблицу 1 изложить в новой редакции:

«Допускается применять сталь марок 55РП и 551Ш, химический состав которых должен соответствовать приведенному в таблице 1.

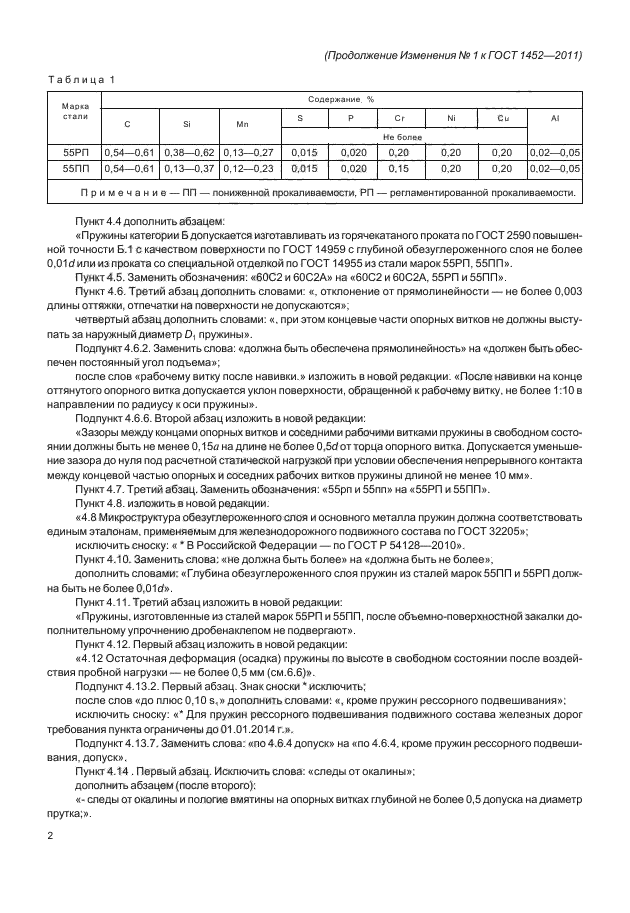

Таблица 1

Марка стали	Содержание, %
	С	Si	Мл	S	Р	Сг	Ni	Си	AI
				Не более
55РП	0,54-0,61	0,3S-0,62	0,13-0,27	0,015	0,020	0,20	0,20	0,20	0,02 - 0,05
55 ПП	0,54-0,61	0,13-0,37	0,12-0,23	0,015	0,020	0,15	0,20	0,20	0,02 - 0,05

Примечание — ПП - пониженной прокалив аемости, РП — регламентированной прокалив аемости._

Пункт 4 4 дополнить абзацем:

«Пружины категории Б допускается изготавливать из горячекатаного проката по ГОСТ 2590 повышенной точности Б 1 с качеством поверхности по ГОСТ 14959 с глубиной обезуглероженного слоя не более 0,0\d или из проката со специальной отделкой по ГОСТ 14955 из стали марок 55РП, 551111».

Пункт 4 5. Заменить обозначения: «60С2 и 60С2А» на «60С2 и 60С2А,

55РП и 55ПП».

УДК 669.14-272:006.354    МКС45.060    31800

Ключевые слова: винтовые цилиндрические пружины, тележки, ударнотяговые приборы, подвижной состав

11

ИЗМЕНЕН HZ Nsl ГОСТ 1452-2011

Пункт 4.6. Третий абзац дополнить словами: «, отклонение от прямолинейности - не более 0,003 длины оттяжки, отпечатки на поверхности не допускаются»,

четвертый абзац дополнить словами «, при этом концевые части опорных витков не должны выступать за наружный диаметр Dj пружины».

Подпункт 4.6.2. Заменить слова:    «должна    быть обеспечена

прямолинейность» на «должен быть обеспечен постоянный угол подъема»,

после слов «рабочему витку после навивки » изложить в новой редакции: «После навивки на конце оттянутого опорного витка допускается уклон поверхности, обращенной к рабочему витку, не более 1:10 в направлении по радиусу к оси пружины».

Подпункт 4.6.6. Второй абзац изложить в новой редакции:

«Зазоры между концами опорных витков и соседними рабочими витками пружины в свободном состоянии должны быть не менее 0,15а на длине не более 0,5d от торца опорного витка. Допускается уменьшение зазора до нуля под расчетной статической нагрузкой при условии обеспечения непрерывного контакта между концевой частью опорных и соседних рабочих витков пружины длиной не менее 10 мм».

Пункт 4.7. Третий абзац. Заменить обозначения«55рп и 55пп на «55РП и 55ПП».

Пункт 4.8. изложить в новой редакции:

«4.8 Микроструктура обезуглероженного слоя и основного металла пружин должна соответствовать единым эталонам, применяемым для железнодорожного подвижного состава по ГОСТ 32205»;

исключить сноску: « * В Российской Федерации - по ГОСТ Р 54128-

2010».

Пункт 4.10. Заменить слова: «не должна быть более» на «должна быть не более»;

дополнить предложением: «Глубина обезуглероженного слоя пружин из сталей марок 55ПП и 55РП должна быть не более 0,0kfo.

3

ИЗМЕНЕН HE № 1 ГОСТ 1452-2011

Пункт 4.11. Третий абзац изложить в новой редакции:

«Пружины, изготовленные из сталей марок 55РП и 55ПП, после объемноповерхностной закалки дополнительному упрочнению дробенаклепом не подвергают».

Пункт 4.12. Первый абзац изложить в новой редакции:

«4.12 Остаточная деформация (осадка) пружины по высоте в свободном состоянии после воздействия пробной нагрузки- не более 0,5 мм (см. 6.6)». Подпункт 4.13.2. Первый абзац. Знак сноски * исключить, после слов «до плюс 0,10 sp> дополнить словами: «, кроме пружин рессорного подвешивания».

исключить сноску: «* Для пружин рессорного подвешивания подвижного состава железных дорог требования пункта ограничены до 01.01.2014 г ».

Подпункт 4.13.7. Заменить слова: «по 4.6.4 допуск» на «по 4.6.4, кроме пружин рессорного подвешивания, допуск».

Пункт4.14 . Первый абзац. Исключить слова: «следы от окалины», дополнить абзацем (после второго):

«- следы от окалины и пологие вмятины на опорных витках глубиной не более 0,5 допуска на диаметр прутка;».

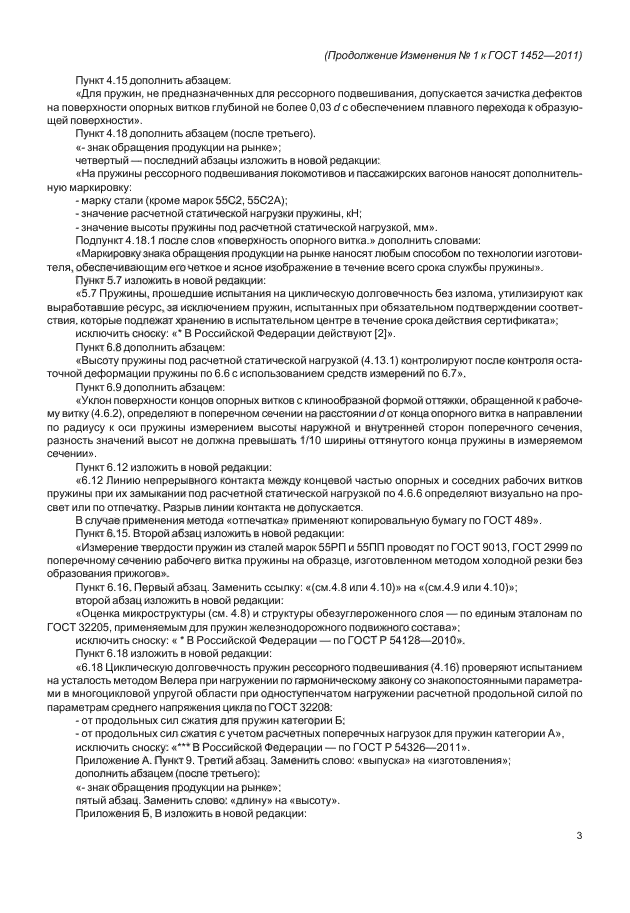

Пункт 4.15 дополнить абзацем:

«Для пружин, не предназначенных для рессорного подвешивания, допускается зачистка дефектов на поверхности опорных витков глубиной не более 0,03 d с обеспечением плавного перехода к образующей поверхности». Пункт 4.18 дополнить абзацем (после третьего).

«-знак обращения продукции на рынке»;

Четвертый - последний абзацы изложить в новой редакции:

«На пружины рессорного подвешивания локомотивов и пассажирских ваго нов нано сят д о пол нитель ну ю марк ир овку:

- марку стали (кроме марок 55С2, 55С2А),

-значение расчетной статической нагрузки пружины, кН,

-значение высоты пружины под расчетной статической нагрузкой, мм».

4

ИЗМЕНЕН НЕ Ms 1 ГОСТ 1452-2011

Подпункт 4.18.1 после слов «поверхность опорного витка» дополнить словами:

«Маркировку знака обращения продукции на рынке наносят любым способом по технологии изготовителя, обеспечивающим его четкое и ясное изображение в течение всего срока службы пружины».

Пункт 5.7 изложить в новой редакции:

«5.7 Пружины, прошедшие испытания на циклическую долговечность без излома, утилизируют как выработавшие ресурс, за исключением пружин, испытанных при обязательном подтверждении соответствия, которые подлежат хранению в испытательном центре в течение срока действия сертификата»,

исключить сноску: «*В Российской Федерации действуют [2]».

Пункт 6.8 дополнить абзацем

«Высоту пружины под расчетной статической нагрузкой (4.13.1) контролируют после контроля остаточной деформации пружины по 6.6 с использованием средств измерений по 6.7».

Пункт 6.9 дополнить абзацем:

«Уклон поверхности концов опорных витков с клинообразной формой оттяжки, обращенной к рабочему витку (4.6.2), определяют в поперечном сечении на расстоянии d от конца опорного витка в направлении по радиусу к оси пружины измерением высоты наружной и внутренней сторон поперечного сечения, разность значений высот не должна превышать 1/10 ширины оттянутого конца пружины в измеряемом сечении».

Пункт 6.12 изложить в новой редакции:

«6.12 Линию непрерывного контакта между концевой частью опорных и соседних рабочих витков пружины при их замыкании под расчетной статической нагрузкой по 4.6.6 определяют визуально на просвет или по отпечатку. Разрыв линии контакта не допускается

В случае применения метода «отпечатка» применяют копировальную бумагу по ГОСТ 489».

Пункт 6.15. Второй абзац изложить в новой редакции:

ИЗМЕНЕНИЕ Nsl ГОСТ 1452-2011

«Измерение твердости пружин из сталей марок 55РП и 55ПП проводят по ГОСТ 9013, ГОСТ 2999 по поперечному сечению рабочего витка пружины на образце, изготовленном методом холодной резки без образования прижо-гов».

Пункт 6.16. Первый абзац. Заменить ссылку: «(см4.8 или 4.10)» на «(см.4.9. или 4.10)»;

второй абзац изложить в новой редакции:

«Оценка микроструктуры (см. 4.8) и структуры обезуглероженного слоя-по единым эталонам по ГОСТ 32205, применяемым для пружин железнодорожного подвижного состава»,

исключить сноску: « * В Российской Федерации - по ГОСТ Р 54128-

2010».

Пункт 6.18 изложить в новой редакции:

«6.18 Циклическую долговечность пружин рессорного подвешивания (4.16) проверяют испытанием на усталость методом Велера при нагружении по гармоническому закону со знакопостоянными параметрами в много цикловой упругой области при одноступенчатом нагружении расчетной продольной силой по параметрам среднего напряжения цикла по ГОСТ 32208:

-    от продольных сил сжатия для пружин категории Б,

-    от продольных сил сжатия с учетом расчетных поперечных нагрузок для пружин категории А»;

исключить сноску: « *** В Российской Федерации - по ГОСТ Р 54326-

2011».

Приложение А Пункт 9. Третий абзац. Заменить слово: «выпуска» на «изготовления»,

дополнить абзацем (после третьего):

«-знак обращения продукции на рынке,

пятый абзац. Заменить слово: «длину» на «высоту».

Приложения Б, В изложить в новой редакции:

б

ИЗМЕНЕНИЕNsl ГОСТ 1452-2011

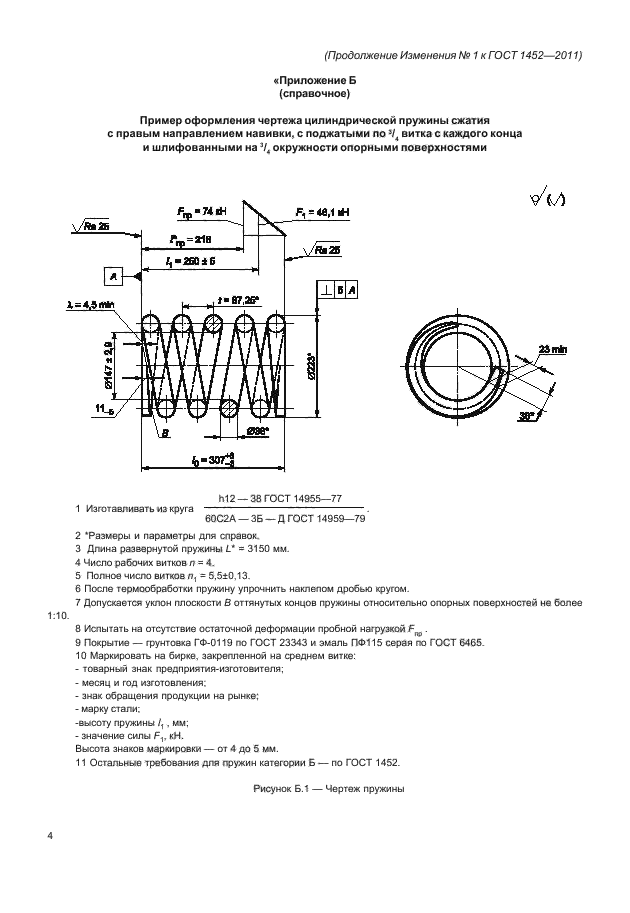

«Приложение Б (справочное)

Пример оформления чертежа цилиндрической пружины сжатия с правым направлением навивки, с поджатыми по % витка с каждого конца и шлифованными на % окружности опорными поверхностями

\/ro25    _

Ум

1 Изготавливать из круга

А12-38ГОСТ 14955-77 60С2А-ЗБ-Д ГОСТ 14959- 79

2    ^Размеры к параметры для справок

3    Длина развернутой пружины V- 3150 мм

4    Число рабочих витков и = 4

5    Палкзе число витков пj= 5,5±0,13.

6    После термообработки пружину упрочнить гаклепом дробью кругом

7    Допускается уклон плоскости В оттянутых концов пружины относительно опорных поверхностей не более 1:10.

S Испытать на отсутствие остаточной деформации пробной нагрузкой F*,

9    Покрытие - грунтовка ГФ-0119 по ГОСТ 23S13 и эмаль ПФ115 серая по ГОСТ 6465

10    Маркировать на бирке, закрепленной на среднем витке

-    товарный знак предпридтия-из готов ителя,

-    месяц и гоя изготовления,

-    знак обращения продукции на рынке,

-    марку стали,

О

-высоту пружины ^v' , мм,

-    значение силы ^1, кН

Высота згаков маркировки - от4 до 5 мм

11    Остальные требования для пружинкатегории Б - по настоящему стандарту

Рисунок Б.1 - Чертеж пружины

7

ИЗМЕНЕНИЕМ:! ГОСТ 1452-2011

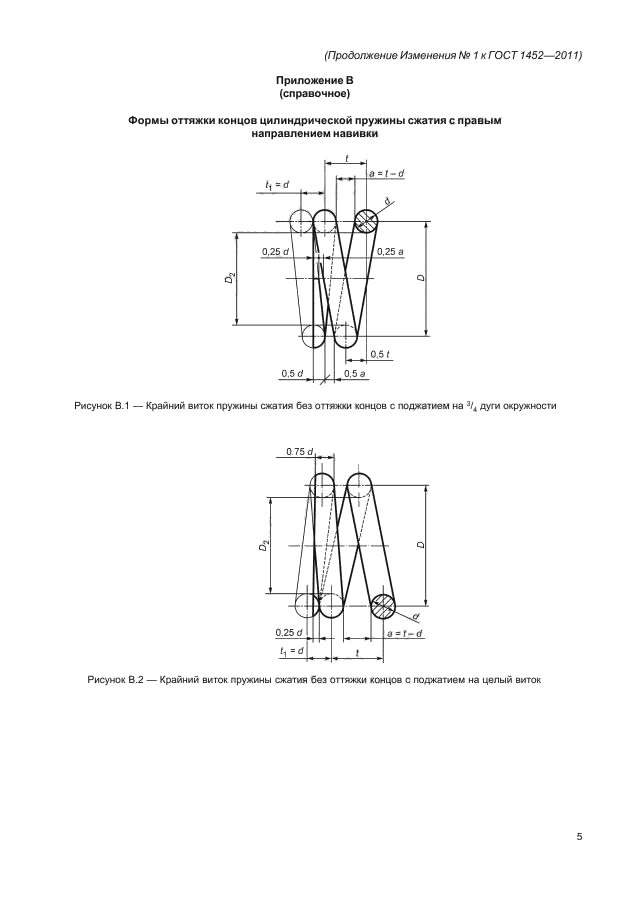

Приложение В (справочное)

Формы оттяжки концов цилиндрической пружины сжатия с правым

напр ав лени ем навивки

Рисунок В 1 - Крайний виток пружины сжатия без оттяжш концов с поджатием на % дуги окружности

Рисунок В 2 - Крайний виток пружины сжатия без оттяжки концов с поджатиемна целый виток

S

ИЗМЕНЕН НЕ № 1 ГОСТ 1452-2011

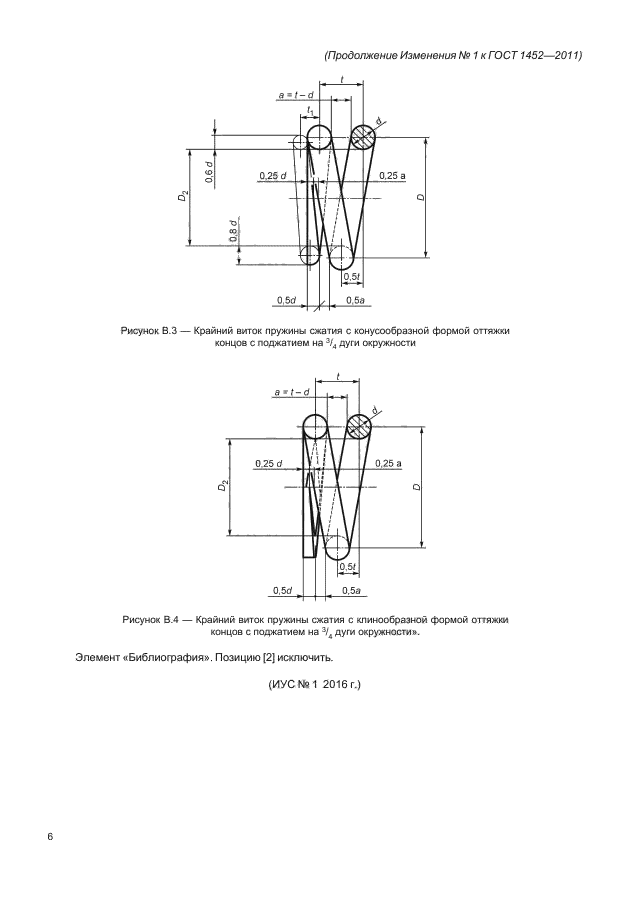

Рисунок В 3 - Крайний виток пружины сжатия с конусообразной формой оттяжки концов с поджагием на У* дуги окружности

Рисунок В .4 - Крайний виток пружины сжатия с клинообразной формой оттяжки концов с поджагием на У* дуги окружности » .

9

ИЗМЕНЕН НЕ Ns 1 ГОСТ 1452-2011

Элемент «Библиограф ия». Позицию [2] исключить
