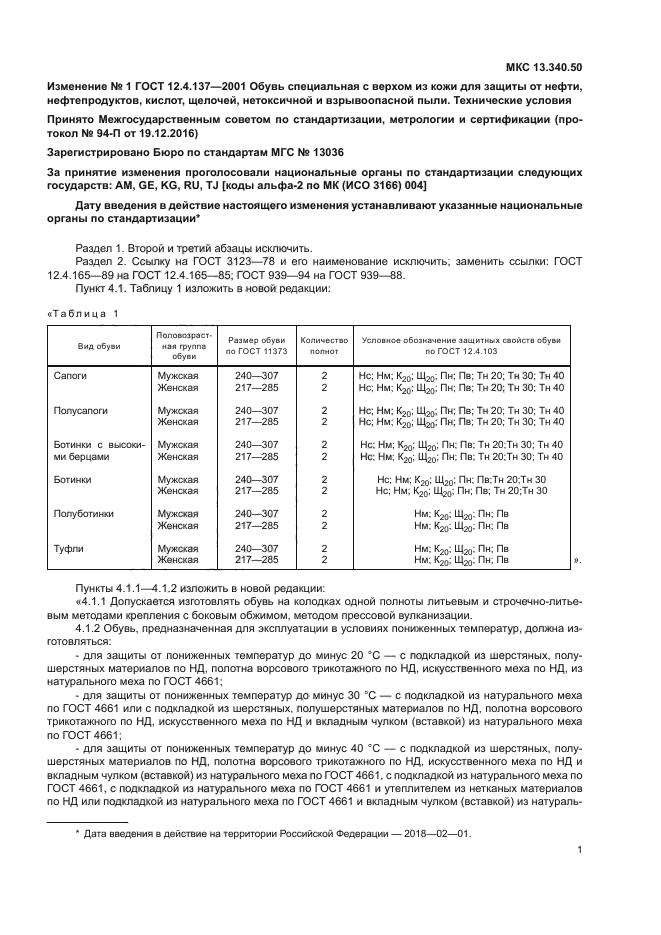

МКС 13.340.50
Изменение № 1 ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 94-П от 19.12.2016)
Зарегистрировано Бюро по стандартам МГС № 13036
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, GE, KG, RU, TJ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего измонония устанавливают указанные национальные органы по стандартизации1
Раздел 1. Второй и третий абзацы исключить.
Раздел 2. Ссылку на ГОСТ 3123-78 и его наименование исключить, заменить ссылки: ГОСТ 12.4.165-89 на ГОСТ 12.4.165-85; ГОСТ 939-94 на ГОСТ 939-88.
Пункт 4.1. Таблицу 1 изложить в новой редакции:
|
«Таблица 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Пункты 4.1.1—4.1.2 изложить в новой редакции:
«4.1.1 Допускается изготовлять обувь на колодках одной полноты литьевым и строчечно-литьевым методами крепления с боковым обжимом, методом прессовой вулканизации.
4.1.2 Обувь, предназначенная для эксплуатации в условиях пониженных температур, должна изготовляться:
- для защиты от пониженных температур до минус 20 °С — с подкладкой из шерстяных, полушерстяных материалов по НД, полотна ворсового трикотажного по НД. искусственного меха по НД, из натурального меха по ГОСТ 4661;
* для защиты от пониженных температур до минус 30 °С — с подкладкой из натурального меха по ГОСТ 4661 или с подкладкой из шерстяных, полушерстяных материалов по НД. полотна ворсового трикотажного по НД, искусственного меха по НД и вкладным чулком (вставкой) из натурального меха по ГОСТ 4661;
- для защиты от пониженных температур до минус 40 вС — с подкладкой из шерстяных, полушерстяных материалов по НД, полотна ворсового трикотажного по НД, искусственного меха по НД и вкладным чулком (вставкой) из натурального меха по ГОСТ 4661. с подкладкой из натурального меха по ГОСТ 4661, с подкладкой из натурального моха по ГОСТ 4661 и утеплителем из нетканых материалов по НД или подкладкой из натурального меха по ГОСТ 4661 и вкладным чулком (вставкой) из натураль-(Продолжение Изменений № 1 к ГОСТ 12.4.137—2001)
нога моха по ГОСТ 4661, из триплированных материалов (мох искусственный или шерстяной, многослойный утеплитель 100% ПЭ. фольгированный слой) по НД.
Пункт 4.1.3 (перед пунктом 4.2) изложить в новой редакции.
«4.1.4 Обувь должна изготовляться по размерам согласно ГОСТ 11373. допускается обувь с верхом из юфтевых кож и кож хромового метода дубления изготовлять с интервалом 5 мм между смежными размерами подлине».

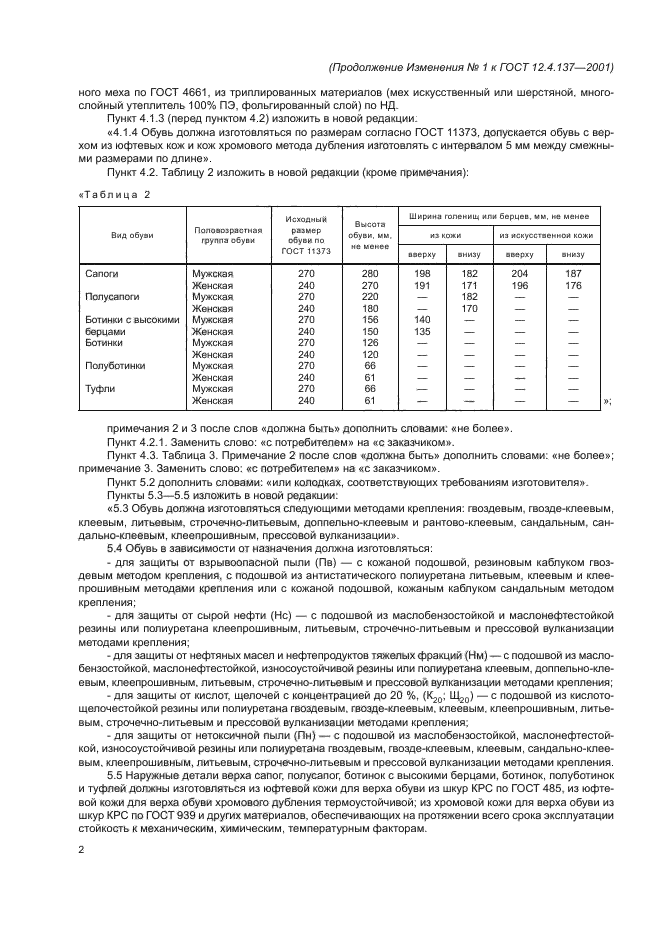

Пункт 4.2. Таблицу 2 изложить в новой редакции (кроме примечания):
|
«Таблица 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
примечания 2 и 3 после слов «должна быть» дополнить словами: «не более».
Пункт 4.2.1. Заменить слово: «с потребителем» на «с заказчиком».
Пункт 4.3. Таблица 3. Примечание 2 после слов «должна быть» дополнить словами: «не более»; примечание 3. Заменить слово: «с потребителем» на «с заказчиком».
Пункт 5.2 дополнить словами: «или колодках, соответствующих требованиям изготовителя».
Пункты 5.3—5.5 изложить в новой редакции:
«5.3 Обувь должна изготовляться следующими методами крепления: гвоздевым, гвозде-клеевым, клеевым, литьевым, строчечно-литьевым, доппельно-клеевым и рантово-клеевым, сандальным, сандально-клеевым. клеепрошивным, прессовой вулканизации».
5.4 Обувь в зависимости от назначения должна изготовляться:
- для защиты от взрывоопасной пыли (Пв) — с кожаной подошвой, резиновым каблуком гвоздевым методом крепления, с подошвой из антистатического полиуретана литьевым, клеевым и клеепрошивным методами крепления или с кожаной подошвой, кожаным каблуком сандальным методом крепления;
- для защиты от сырой нефти (Нс) — с подошвой из маслобензостойкой и маслонефтестойкой резины или полиуретана клеепрошивным, литьевым, строчечно-литьевым и прессовой вулканизации методами крепления;
- для защиты от нефтяных масел и нефтепродуктов тяжелых фракций (Нм) — с подошвой из маслобензостойкой. маслонефтестойкой, износоустойчивой резины или полиуретана клеевым, долпельмо-кле-евым, клеопрошивным. литьевым, строчечно-литьевым и прессовой вулканизации методами крепления;
- для защиты от кислот, щелочей с концентрацией до 20 %, (К^; Щ^) — с подошвой из кислото-щелочестойкой резины или полиуретана гвоздевым, гвоздо-клеевым, клеевым, клеепрошивным. литьевым. строчечно-литьевым и прессовой вулканизации методами крепления;
- для защиты от нетоксичной пыли (Пн) — с подошвой из маслобензостойкой. маслонефтестойкой, износоустойчивой резины или полиуретана гвоздевым, гвозде-клеевым. клеевым, сандально-клеевым. клеепрошивным, литьевым, строчечно-литьевым и прессовой вулканизации методами крепления.
5.5 Наружные детали верха сапог, лолусапог, ботинок с высокими берцами, ботинок, полуботинок и туфлей должны изготовляться из юфтевой кожи для верха обуви из шкур КРС по ГОСТ 485. из юфтевой кожи для верха обуви хромового дубления термоустойчивой; из хромовой кожи для верха обуви из шкур КРС по ГОСТ 939 и других материалов, обеспечивающих на протяжении всего срока эксплуатации стойкость к механичоским. химическим, температурным факторам.
2

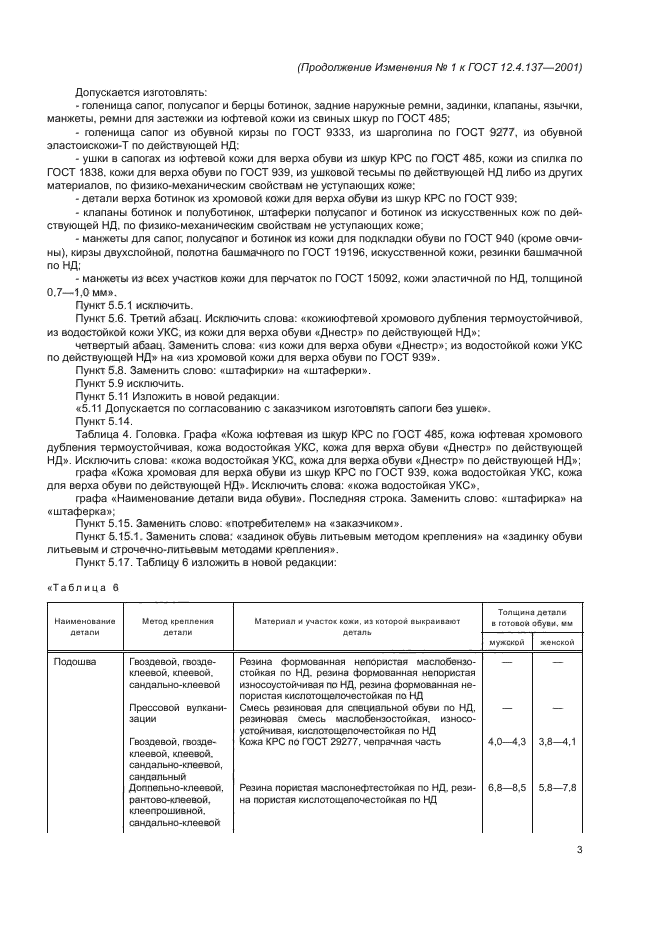

(Продолжение Изменения № 1 к ГОСТ 12.4.137—2001)
Допускается изготовлять:
- голенища сапог, полусапог и берцы ботинок, задние наружные ремни, задинки, клапаны, язычки, манжеты, ремни для застежки из юфтевой кожи из свиных шкур по ГОСТ 485;
- голенища сапог из обувной кирзы по ГОСТ 9333, из шарголина по ГОСТ 9277, из обувной эластоискожи-Т по действующей НД:
- ушки в сапогах из юфтевой кожи для верха обуви из шкур КРС по ГОСТ 485, кожи из спилка по ГОСТ 1838. кожи для верха обуви по ГОСТ 939. из ушковой тесьмы по действующей НД либо из других материалов, по физико-механическим свойствам не уступающих коже:
- детали верха ботинок из хромовой кожи для верха обуви из шкур КРС по ГОСТ 939:
- клапаны ботинок и полуботинок, штаферки полусапог и ботинок из искусственных кож по действующей НД. по физико-механическим свойствам не уступающих коже;
- манжеты для сапог, полусапог и ботинок из кожи для подкладки обуви по ГОСТ 940 (кроме овчины), кирзы двухслойной, полотна башмачного по ГОСТ 19196. искусственной кожи, резинки башмачной по НД;
- манжеты из всех участков кожи для перчаток по ГОСТ 15092. кожи эластичной по НД. толщиной 0.7—1.0 мм».
Пункт 5.5.1 исключить.
Пункт 5.6. Третий абзац. Исключить слова: «кожиюфтовой хромового дубления термоустойчивой, из водостойкой кожи УКС, из кожи для верха обуви «Днестр» по действующей НД»:
четвертый абзац. Заменить слова: «из кожи для верха обуви «Днестр»: из водостойкой кожи УКС по действующей НД» на «из хромовой кожи для верха обуви по ГОСТ 939».
Пункт 5.8. Заменить слово: «штафирки» на «штаферки».
Пункт 5.9 исключить.
Пункт 5.11 Изложить в новой редакции:
«5.11 Допускается по согласованию с заказчиком изготовлять сапоги без ушек».
Пункт 5.14.
Таблица 4. Головка. Графа «Кожа юфтевая из шкур КРС по ГОСТ 485. кожа юфтевая хромового дубления термоустойчивая, кожа водостойкая УКС. кожа для верха обуви «Днестр» по действующей НД». Исключить слова: «кожа водостойкая УКС, кожа для верха обуви «Днестр» по действующей НД»;
графа «Кожа хромовая для верха обуви из шкур КРС по ГОСТ 939. кожа водостойкая УКС. кожа для верха обуви по действующей НД». Исключить слова: «кожа водостойкая УКС».
графа «Наименование детали вида обуви». Последняя строка. Заменить слово, «штафирка» на «штафорка»;
Пункт 5.15. Заменить слово: «потребителем» на «заказчиком».
Пункт 5.15.1. Заменить слова: «задинок обувь литьевым методом крепления» на «задинку обуви литьевым и строчечно-литьевым методами крепления».
Пункт 5.17. Таблицу 6 изложить в новой редакции:
|
«Таблица б | ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
|
3 | ||||||||||||||||||||||||||||||

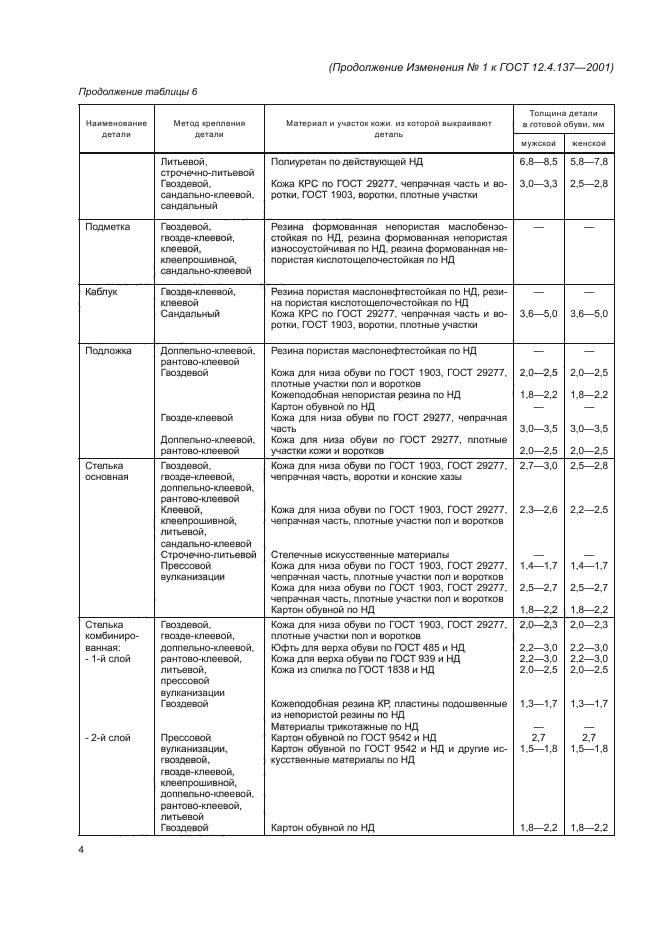

(Продолжение Изменения № 1 к ГОСТ 12.4.137—2001)
|
Наименование |
Метод крепления |
Материал и участок кожи из которой выкраивают |
Толщина детали а готовой обуви, мм | |
|
детали |
детали |
деталь |
мужской |
женской |
|
Литьевой. строчечно-литьевой Гвоздевой. |
Полиуретан по действующей НД Кожа КРС по ГОСТ 29277. челрачная часть и во- |
6.8—8.5 3.0—3.3 |
5.8—7,8 2.5—2.8 | |
|
сандапьно-кпеевой. сандальный |
ротки. ГОСТ 1903, воротки, плотные участки | |||
|
Подметка |
Гвоздевой. гвозде-клеевой. клеевой, клеепрошивной. сандально-клеевой |
Резина формованная непористая маслобенэо-стойкая по НД. резина формованная непористая износоустойчивая по НД. резина формованная непористая кислотощелочестойкая по НД | ||
|
Каблук |
Гвозде-клеевой. клеевой Сандальный |
Резина пористая маслонефтестойкая по НД. резина пористая кислотощелочестойкая по НД Кожа КРС по ГОСТ 29277. челрачная часть и воротки. ГОСТ 1903. воротки, плотные участки |
3.6—5.0 |
3.8—5.0 |
|
Подложка |
Доппельно-кпеевой. рантово-клеевой Гвоздевой |
Резина пористая маслонефтестойкая по НД Кожа для низа обуви по ГОСТ 1903. ГОСТ 29277. |
2.0—2.5 |
2.0—2.5 |
|
Гвозде-клеевой Доплельно-клеевой. рантово-клеевой |
плотные участки пол и воротков Кожеподобная непористая резина по НД Картон обувной по НД Кожа для низа обуви по ГОСТ 29277. чепрачная часть Кожа для низа обуви по ГОСТ 29277. плотные участки кожи и воротков |
1.8—2.2 3.0— 3.5 2.0— 2.5 |
1.8-2.2 3.0— 3.5 2.0— 2.5 | |
|
Стелька |
Гвоздевой. |
Кожа для низа обуви по ГОСТ 1903. ГОСТ 29277. |
2.7—3.0 |
2.5—2.8 |
|
основная |
гвозде-клеевой. доппельно-кпеевой. рантово-клеевой Клеевой. |
чепрачная часть, воротки и конские хазы Кожа для низа обуви по ГОСТ 1903, ГОСТ 29277. |
2.3—2.6 |
2.2—2.5 |
|
клеепрошивной. литьевой. |
чепрачная часть, плотные участки пол и воротков | |||
|
сандально-клеевой Строчечно-литьевой Прессовой |
Стелечные искусственные материалы Кожа для низа обуви по ГОСТ 1903, ГОСТ 29277. |
1.4—1.7 |
1.4—1,7 | |
|
вулканизации |
чепрачная часть, плотные участки пол и воротков Кожа для низа обуви по ГОСТ 1903, ГОСТ 29277. |
2.5—2.7 |
2,5—2.7 | |
|
чепрачная часть, плотные участки пол и воротков Картон обувной по НД |
1.8—2.2 |
1.8—2.2 | ||
|
Стелька |
Гвоздевой. |
Кожа для низа обуви по ГОСТ 1903, ГОСТ 29277. |
2.0—2.3 |
2,0—2,3 |
|
комбиниро ванная: - 1-й слой |
гвозде-клеевой. доппельно-кпеевой. рантово-клеевой. литьевой. |
плотные участки пол и воротков Юфть для верха обуви по ГОСТ 485 и НД Кожа для верха обуви по ГОСТ 939 и НД Кожа из спилка по ГОСТ 1838 и НД |
2.2— 3.0 2.2— 3.0 2.0—2.5 |
2.2— 3.0 2.2— 3.0 2.0—2.5 |
|
прессовой вулканизации Гвоздевой |
Кожеподобная резина KR пластины подошвенные |
1.3—1.7 |
1,3—1.7 | |
|
- 2-й слой |
Прессовой вулканизации. гвоздевой. гвозде-клеевой. клеепрошивной. доппельно-кпеевой. |
из непористой резины по НД Материалы трикотажные по НД Картон обувной по ГОСТ 9542 и НД Картон обувной по ГОСТ 9542 и НД и другое искусственные материалы по НД |
2.7 1.5—1.8 |
2.7 1.5—1.8 |
|
рантово-клеевой. литьевой Гвоздевой |
Картон обувной по НД |
1.8—2.2 |
1.8—2.2 | |
|

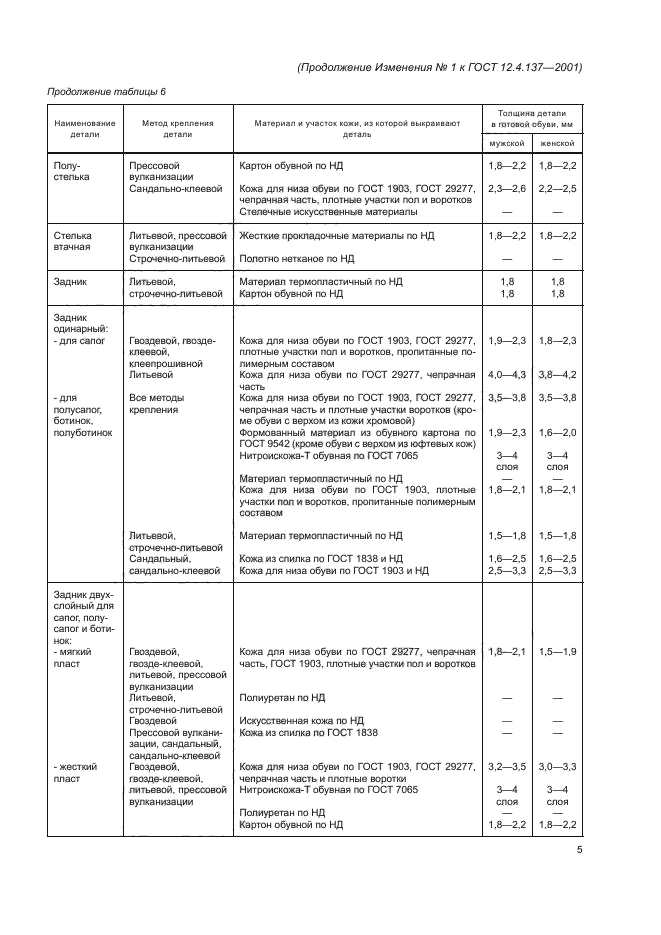

Продолжение таблицы 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

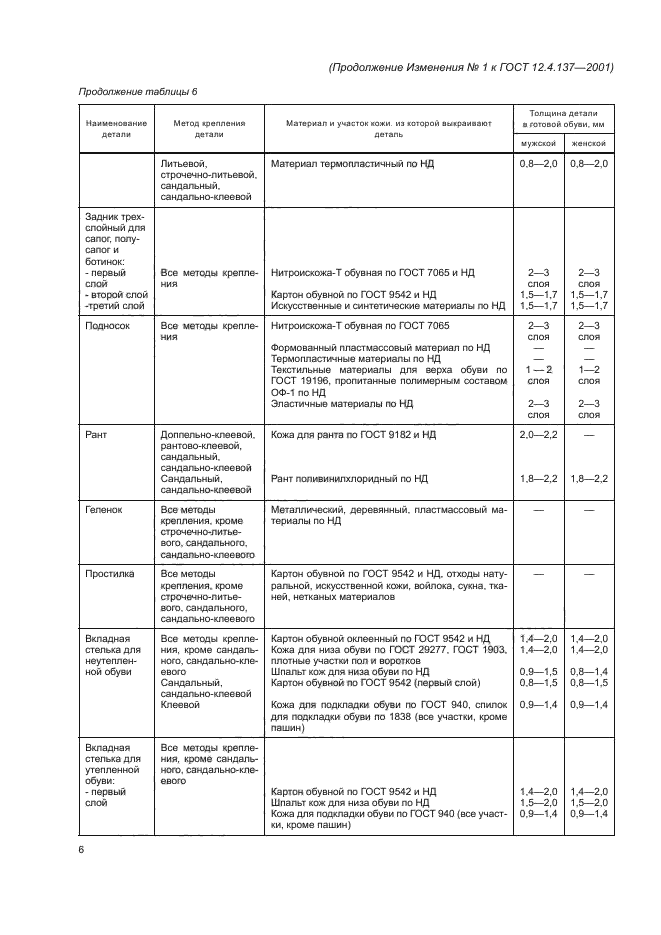

Продолжение таблицы 6 | |||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||
(Продолжение Изменения № 1 к ГОСТ 12.4.137—2001)
|

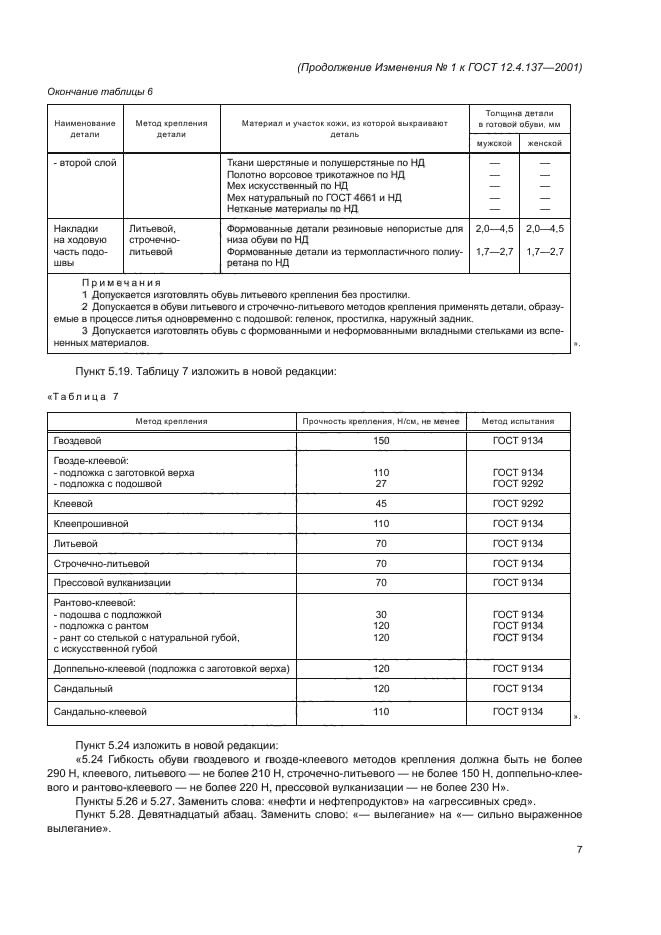

Окончание таблицы б | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечания 1 Допускается изготовлять обувь литьевого крепления без простилки. 2 Допускается в обуви питьевого и строчечно-литьевого методов крепления применять детали, образуемые в процессе литья одновременно с подошвой: теленок, простилка. наружный задник. 3 Допускается изготовлять обувь с формованными и неформованными вкладными стельками из вспененных материалов. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
Пункт 5.19. Таблицу 7 изложить в новой редакции:
|
аТаблица 7 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
Пункт 5.24 изложить в новой редакции:
«5.24 Гибкость обуви гвоздевого и гвоэде-клеевого методов крепления должна быть не более 290 Н. клеевого, литьевого — не более 210 Н. строчечно-литьевого — не более 150 Н. доппельно-клее-вого и рантово-клеевого — не более 220 Н. прессовой вулканизации — но более 230 Н».
Пункты 5.26 и 5.27. Заменить слова: «нефти и нефтепродуктов» на «агрессивных сред».
Пункт 5.28. Девятнадцатый абзац. Заменить слово. «— вылетание» на «— сильно выраженное вылетание».
7

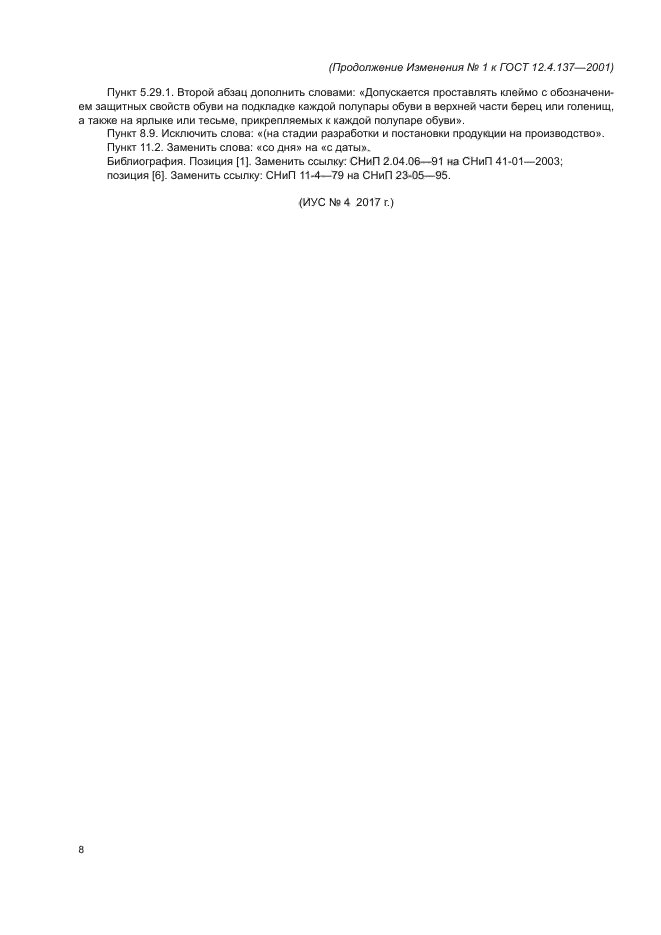

(Продолжение Изменения № 1 к ГОСТ 12.4.137-2001)
Пункт 5.29.1. Второй абзац дополнить словами: «Допускается проставлять клеймо с обозначением защитных свойств обуви на подкладке каждой полупары обуви в верхней части берец или голенищ, а также на ярлыке или тесьме, прикрепляемых к каждой полупаре обуви».
Пункт 8.9. Исключить слова: «(на стадии разработки и постановки продукции на производство». Пункт 11.2. Заменить слова: «со дня» на «с даты».
Библиография. Позиция [1]. Заменить ссылку: СНиП 2.04.06—91 на СНиП 41-01—2003; позиция [6]. Заменить ссылку: СНиП 11-4—79 на СНиП 23-05—95.
(ИУС №4 2017 г.)
8
1
Дата введения в действие на территории Российской Федерации — 2018—02—01.
