Изменение №1 к ГОСТ Р 52803-2007

Стр. 1

7 страниц

 Скачать PDF

Это поправка для ГОСТ Р 52803-2007

Дата введения 01.09.2013
Актуализация 10.06.2020
Стр. 1
стр. 1
Стр. 2
стр. 2
Стр. 3
стр. 3
Стр. 4
стр. 4
Стр. 5
стр. 5
Стр. 6
стр. 6
Стр. 7
стр. 7

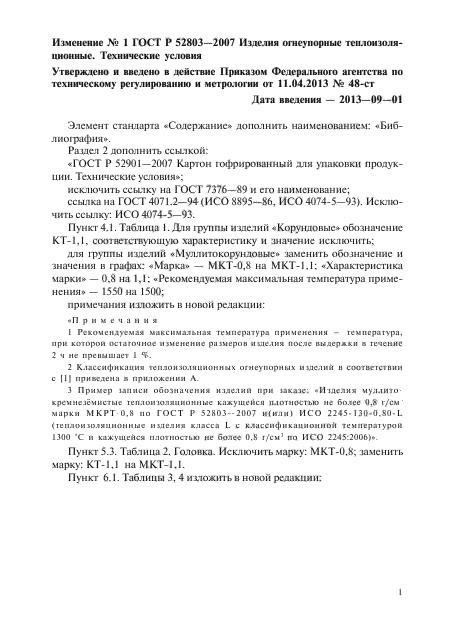

Изменение № 1 ГОСТ Р 52803-2007 Изделия огнеупорные тсплоизоля-ннонные. Технические условия

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11.04.2013 № 48-ст

Дата введения — 2013—09—01

Элемент стандарта «Содержание» дополнить наименованием: «Библиография».

Раздел 2 дополнить ссылкой:

«ГОСТ Р 52901-2007 Картон гофрированный для упаковки продукции. Технические условия»;

исключить ссылку на ГОСТ 7376-89 и его наименование;

ссылка на ГОСТ 4071.2-94 (ИСО 8895-86. ИСО 4074-5-93). Исключить ссылку: ИСО 4074-5—93.

Пункт 4.1. Таблица I. Дтя группы изделий «Корундовые» обозначение КТ-1.1, соответствующую характеристику и -значение исключить:

для группы изделий «М улл и то ко рундовыс» заменить обозначение и значения в графах: «Марка* — МКТ-0.8 на МКТ-1.1: «Характеристика марки» — 0.8 на 1,1: «Рекомендуемая максимальная температура применения» — 1550 на 1500;

примечания изложить в новой редакции:

•Примечания

1    Рекомендуемая максимальная температура применения - температура, при которой ост а точное изменение размеров изделия после выдержки в течение 2 ч ие превышает I %.

2    Классификация геплон зол ми ионных огнеупорны* изделий в соответствии с 111 приведена в приложении Л.

3    Пример 1Д1И1СИ обозначения наделил при закате; -Изделия муллзтто кремнезёмистые теплоизоляционные кажущейся плотностью ие более 0.8 г/см марки МКРТ0.8 по ГОСТ Р 52803-2007 и(или) ИСО 2245-130-0.S0-L (теплоизоляционные изделия класса 1. с классификационной температурой 1300 'С и кажущейся плотностью не более 0.8 т/см’ по ИСО 2245:2006)*.

Пункт 5.3. Таблица 2. Головка. Исключить марку: МКТ-0.8; заменить марку: КТ-1.1 на МКТ-1.1.

Пункт 6.1. Таблицы 3,4 множить в новой редакиии:

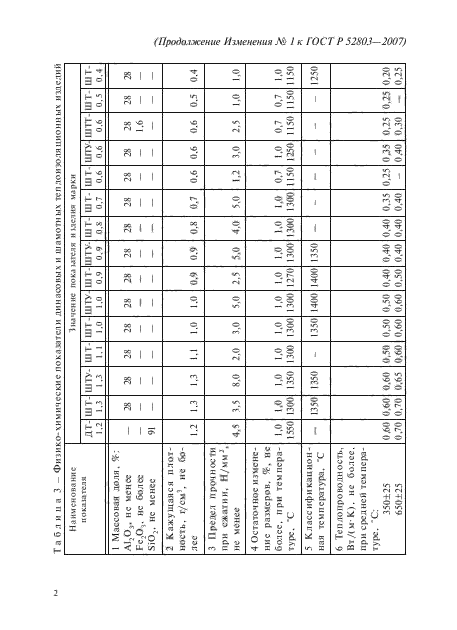

1

Таблица 3 - Физико-химические показатели динасовых и шамотных теплоизоляционных изделий

Наименование

Значение

пока мтсля

и мелня марки

покупателя

ДТ-

шт-

ШТУ-

ШТ-

IIIT-

ШТУ

ШТ-

IIITY-

ШТ-

111 Т-

ШТ-

ШТУ-

штт -

IIIТ-

I1IT-

1.2

1.3

1.3

1.1

1.0

1.0

0.9

0.9

0.S

0.7

0.6

0.6

0.6

0.5

0.4

1 Массовая доля. %\

AJjO*. нс менее

—

28

28

28

28

28

28

28

28

28

28

28

28

28

28

Fc,0,. нс более

—

—

-

—

—

—

—

—

—

—

—

—

1.6

—

—

SiO-,. нс менее

91

2 Кажущаяся плотность, г/см’, не бо-

лес

1.2

1.3

1.3

1.1

1.0

1.0

0.9

0.9

0.8

0,7

0.6

0.6

0.6

0.5

0.4

3 Предел прочности при сжатии, H/mmj,

не менее

4,5

3.5

8.0

2.0

3.0

5.0

2.5

5.0

4.0

5.0

1.2

3.0

2.5

1.0

1.0

4 Остаточное измене-

нис размеров. %. нс более. при темпера-

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

0.7

1.0

0.7

0.7

1.0

туре. 'С

1550

1300

1350

1300

1300

1300

1270

1300

1300

1300

1150

1250

1150

1150

1150

5 Классификационная температура. 'С

-

1350

1350

-

1350

1400

1400

1350

-

-

-

-

-

-

1250

6 Теплопроводность, Вт/(м К). нс более, при средней температуре. *С

350±25

ом»

0.60

0.60

0.50

0.50

0,50

0.40

0,40

0.40

0.35

0.25

0.35

0.25

0.25

0.20

650125

0.70

0.70

0.65

0.60

0.60

0.60

0.50

0.40

0,40

0.40

0.40

0.30

-

0.25

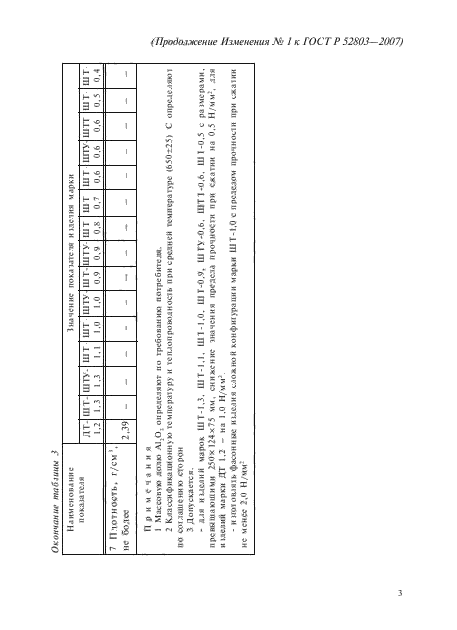

(Продолжение ИгчеиемияМ 1 к IОСТ Р 52803—2007)

Наименование

показателя

Тна

чен не

пока

тате те

и тле.

ня ма

ркн

лт-

1.2

HIT

1.3

ШТУ-

1.3

ШТ

1.1

ШТ

1.0

ШТУ

1.0

ШТ-

0.9

ШТУ

0.9

ШТ

0.8

ШТ

0.7

ШТ

0.6

ШТУ

0.6

штт

0.6

ШТ

0.5

ШТ

0.4

7 Плотность, г/см', не более

2.39

Примечания


1    Массовую долю A1,0, определяют по требованию потребителя.

2    классификационную температуру и теплопроводность при средней температуре (650^25) С определяют по сотлашснню сторон

3    Допускается.

-    для нисан И марок ШТ-1.3. ШТ-1.1. ШТ-1,0. Ш 1-0.9, Ш ГУ -0.6. ШТ 1-0,6. Ш1-0.5 с ратмерамн. превышаюшимн 250х]24ч75 мм. снижение течения предела прочности при сжатии на 0.5 Н/мм2, для и 1лслий марки ДТ 1.2 _ на 1.0 Н/ММ*.

-    и тгототнять фасонные тлели я сложной конфитурации марки ШТ-1.0 с пределом прочности при сжатии нс менее 2,0 Н/мм2

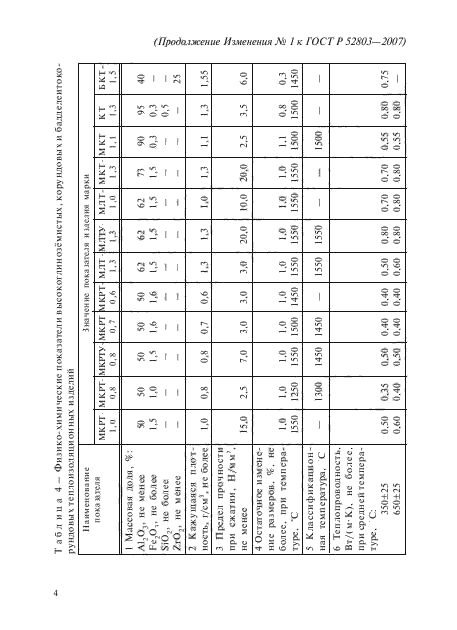

(Продолжение Изменения № I к ГОСТ Р 52803-200?')


•U

Табл н ил 4 - Физико-химические показатели высокоглиноземистых, кору иловых и бадделситоко-румдовыхтеплоизоляиионных изделий

Наименование пока втсли

Значение показателя имели* марки

МКРТ

1.0

мкрт

0.8

МКРТУ

0.8

МКГГ

0.*

И КРТ

0.6

МЛТ

1.3

МЛТУ

1.3

МЛТ-1.0

мкт

1.3

М КТ 1.1

КТ

1.3

ЬКТ-

1.5

1 Массовая доля, %: А1,03, не менее Fe20,, не более SiO,, не более 7.rOj, не менее

50

1.5

50

1.0

50

1.5

50

1.6

50

1.6

62

1.5

62

1.5

62

1.5

73

1.5

90

0.3

95

0.3

0.5

40

2S

2 Кажущаяся плотность. г/см1, нс более

1.0

0.8

0.8

0.7

0.6

1.3

КЗ

1.0

1.3

1.1

1.3

1.55

2 Предел прочности при сжатии, Н/мм\ ис менее

15.0

2.5

7.0

3.0

3.0

3.0

20.0

10.0

20.0

2.5

3.5

6.0

4 Остаточное изменение размеров. %. нс более, при температуре. -с

1.0

1550

1.0

1250

1.0

1550

1.0

1500

1.0

1450

1.0

1550

1.0

1550

1.0

1550

1.0

1550

1.1

1500

0.8

1500

0.3

1450

5 Классификационная температура. С

-

1300

1450

1450

—

1550

1550

_

1500

__.

6 Теплопроводность. Вт/(мК). нс более, при средней темнерз-турс. С:

350±25

650±25

0.50

0.60

0.35

0.40

0.50

0.50

0.40

0.40

0.40

0.40

0.50

0.60

0.80

0.80

0.70

0.80

0.70

0.80

0.55

0.55

0.80

0.80

0.75

(Про/кижение И вменения .'Vi1 / к ГОСТ Р 52803-2007)

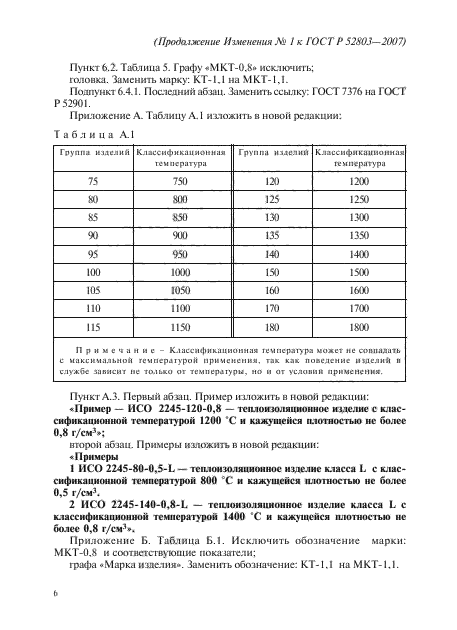

(Продолжение Изменения j\a I к ГОСТ Г 52803—2007)

Пункт 6.2. Таблииа 5. Графу «МКТ-0.8» исключить; головка. Заменить марку: КТ-1.1 на МКТ-1,1.

Подпункт 6.4.1. Последний абзац. Заменить ссылку: ГОСТ 7376 на ГОСТ Р 52901.

Приложение А. Таблицу А. 1 изложить в новой редакции:

Таблица А. 1

Группа изделий

Классификационная

icwiicparypa

Группа изделии

Классификационная iv мне par ура

75

750

120

1200

80

800

125

1250

85

850

130

1300

90

900

135

1350

95

950

140

1400

100

1000

150

1500

105

1050

160

1600

ПО

1100

170

1700

115

1150

180

1800

Примечание - Классификационная температура может не совпадать с максимальной температурой применения, так как повеление изделий п службе зависит не только от температуры, ио и от условий применения.

Пункт А.З. Первый абзац. Пример изложить в новой редакции: •Пример — ИСО 2245-120-0.8 — теплоизоляционное изделие с классификационной температурой 1200 'С и кажущейся плотностью не более 0.8 г/см3»;

второй абзац. Примеры наложить в новой редакции:

•Примеры

1    ИСО 2245-80-0.5-L — теплоизоляционное изделие класса L с классификационной температурой 800 °С и кажущейся плотностью нс более 0,5 г/см3.

2    ИСО 2245-140-0.8-L — теплоизоляционное изделие класса L с классификационной температурой 1400 ‘С и кажущейся плотностью нс более 0,8 г/см3*.

Приложение Б. Таблица Б.1. Исключить обозначение марки: МКТ-0.8 и соответствующие показатели:

графа «Марка изделия». Заменить обозначение: КТ-1.1 на МКТ-1.1.

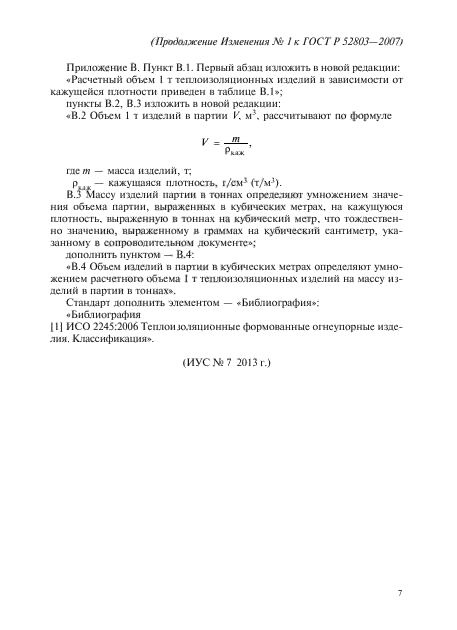

(Продолжение Пшене ни я Л& У к ГОСТ Р 52803-2007)

Приложение В. Пункт В.1. Первый абзац изложить в ноной редакции: «Расчетный объем I т теплоизоляционных изделий в зависимости от кажущейся плотности приведен в таблице В.1*; пункты В.2. В.З изложить в новой редакции:

«В.2 Объем 1 т изделий в партии V. м\ рассчитывают но формуле

V -    1,1

Ркл* ’

тле от — масса изделий, т;

р — кажущаяся плотность, г/см5 (т/м5).

В.З Массу изделий партии в тоннах определяют умножением значения объема партии, выраженных в кубических метрах, на кажущуюся плотность, выраженную в тоннах на кубический метр, что тождественно значению, выраженному в граммах на кубический сантиметр, указанному в сопроводительном документе*: дополнить пунктом — В.4:

«В.4 Объем изделий в партии в кубических метрах определяют умножением расчетного объема I т теплоизоляционных изделий на массу изделий в партии в тоннах*.

Стандарт дополнить элементом — «Библиография»:

«Библиография

111 ИСО 2245:2006 Теплоизоляционные формованные ожеупорные изделия. Классификация*.

(МУС № 7 2013 т.)

7
