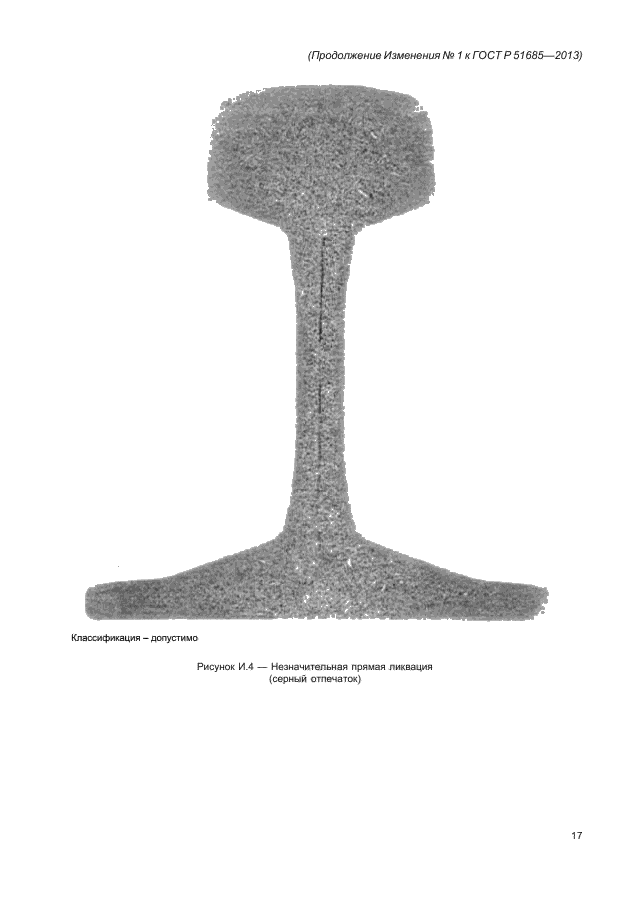

Стр. 17
стр. 17

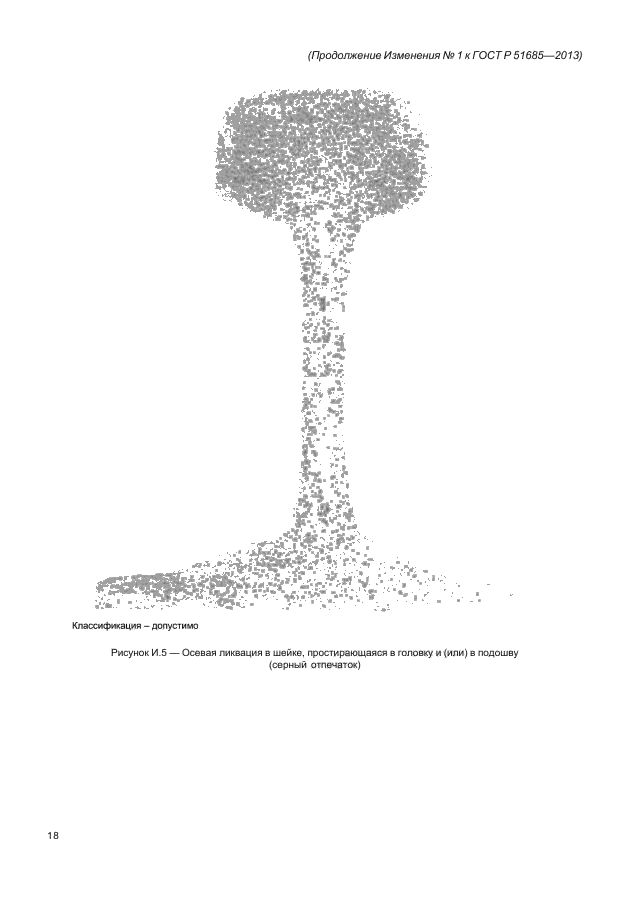

Стр. 18
стр. 18

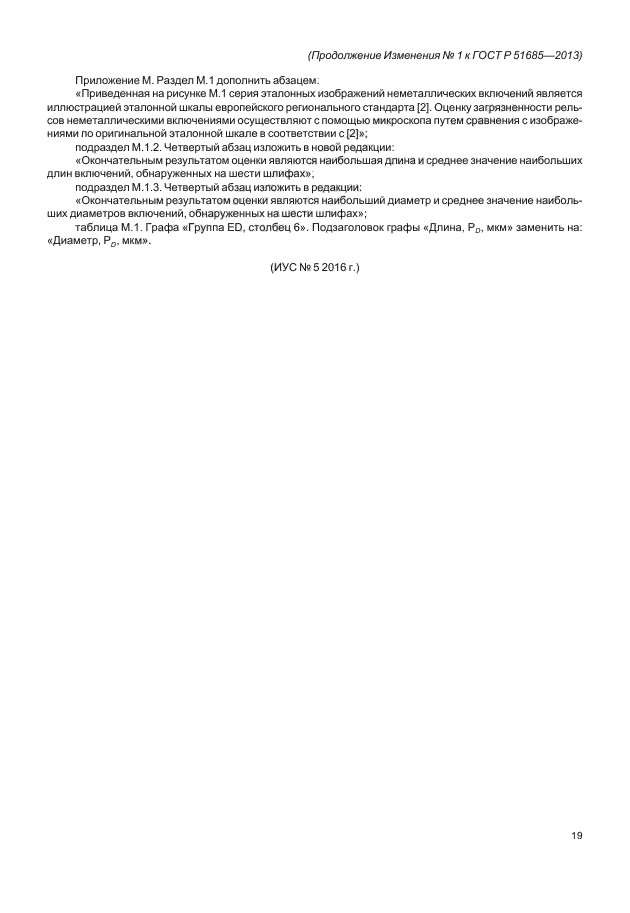

Стр. 19
стр. 19

ОКС 45.080

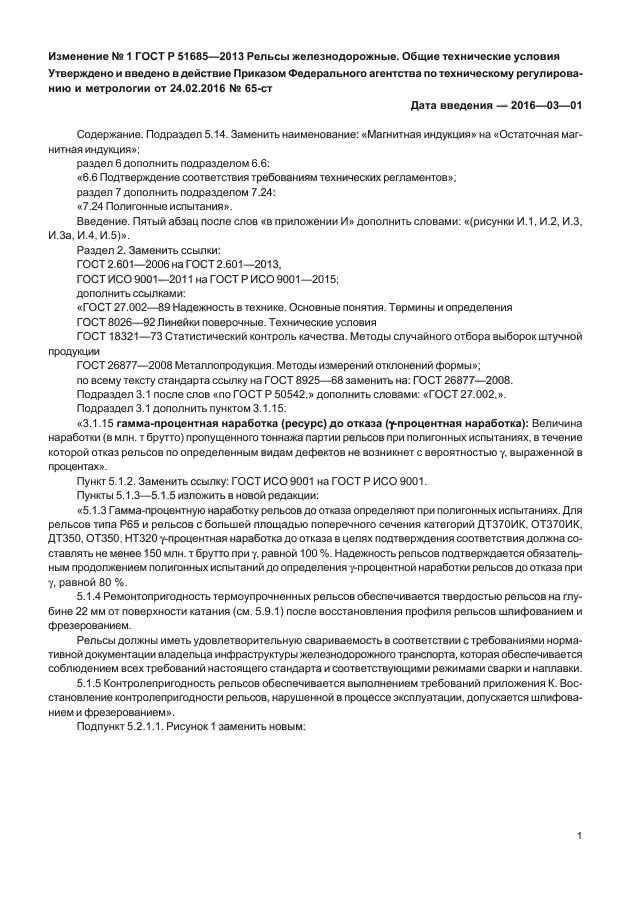

Изменение Me 1 ГОСТ Р 51685-2013 Рельсы железнодорожные. Общие технические условия

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 февраля 2016 г. № 65-ст

Дата введения-1 марта2016 г.

Содержание. Подраздел 5.14. Заменить наименование «Магнитная индукция» на: «Остаточная магнитная индукция»;

раздел 6 дополнить подразделом 6.6:

«6.6 Подтверждение соответствия требованиям технических регламентов»;

раздел 7 дополнить подразделом 7.24:

«7.24 Полигонные испытания».

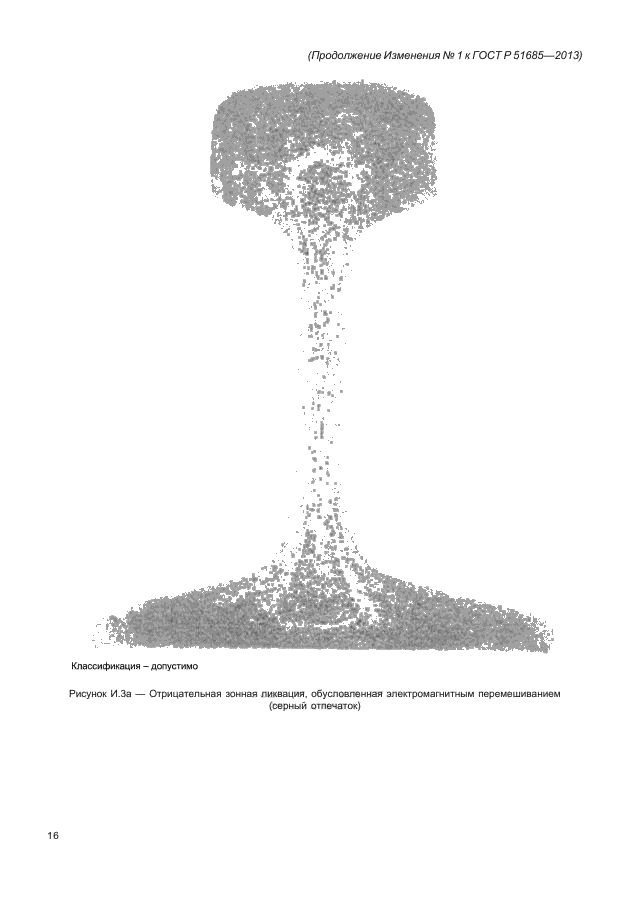

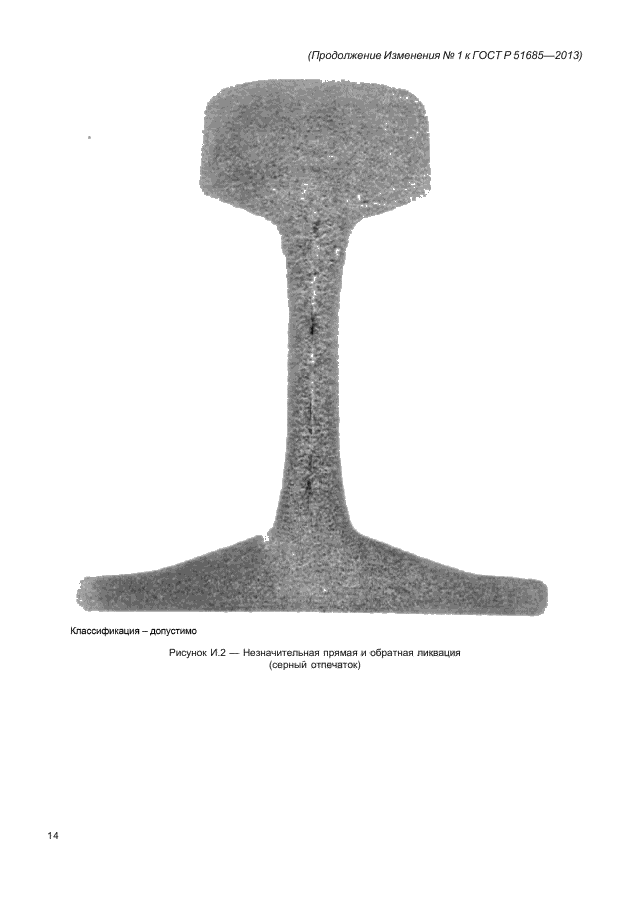

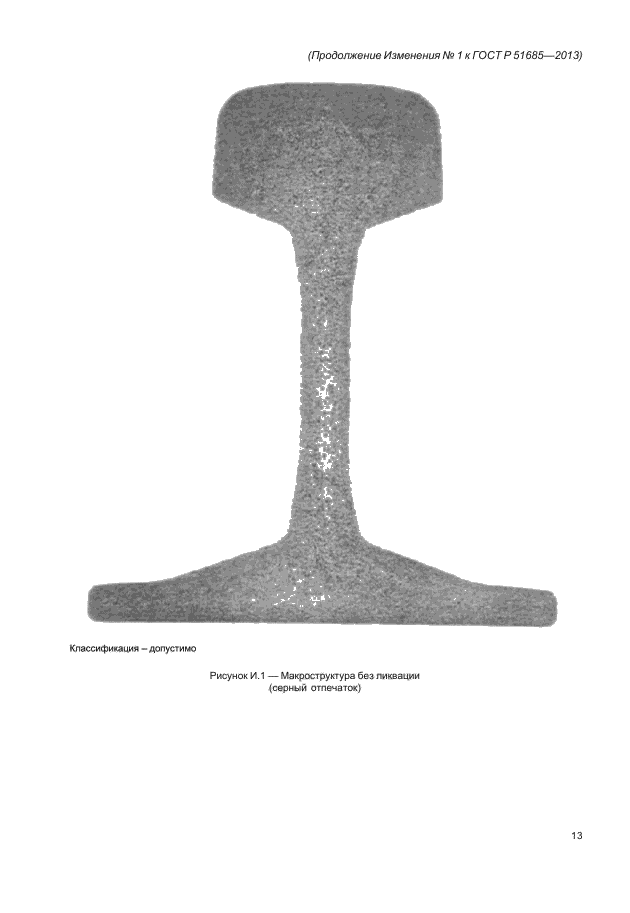

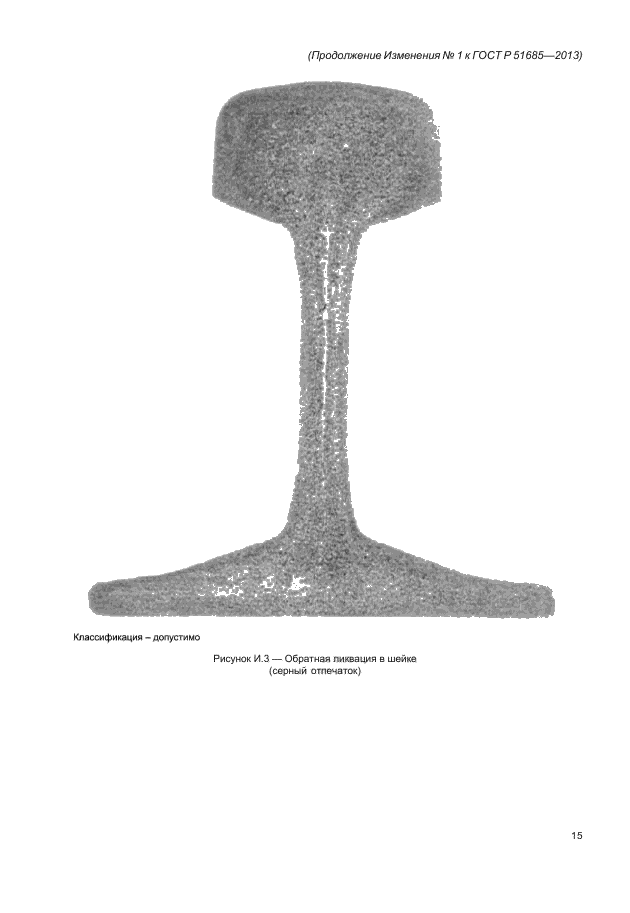

Введение. Пятый абзац после слов «в приложении И» дополнить словами: «(рисунки И.1.И.2, И.З, И.За, И.4, И.5)».

Раздел 2. Заменить ссылки:

ГОСТ 2.601-2006 на ГОСТ 2.601-2013;

ГОСТ ИСО 9001-2011 на ГОСТ Р ИСО 9001-2015;

дополнить ссылками:

«ГОСТ 27.002-89 Надежность в технике. Основные положения. Термины и определения

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции

ГОСТ26877-2008 Металлопродукция. Методы измерений отклонений формы»;

по всему тексту стандарта ссылку на ГОСТ 8925-68 заменить на: ГОСТ 26877-2008.

Подраздел 3.1 после слов «по ГОСТ Р 50542,» дополнить словами: «ГОСТ 27.002,».

1

Подраздел 3.1 дополнить пунктом 3.1.15:

«3.1.15 гамма-процентная наработка (ресурс) до отказа (у-процентная наработка): Величина наработки (в млн. т брутто) пропущенного тоннажа партии рельсов при полигонных испытаниях, в течение которой отказ рельсов по определенным видам дефектов не возникнет с вероятностью у, выраженной в процентах».

Пункт 5.1.2. Заменить ссылку: ГОСТ ИСО 9001 на ГОСТ Р ИСО 9001.

Пункты 5.1.3 -5.1.5 изложить в новой редакции:

«5.1.3 Гамма-процентную наработку рельсов до отказа определяют при полигонных испытаниях. Для рельсов типа Р65 и рельсов с большей площадью поперечного сечения категорий ДТ370ИК, ОТ370ИК, ДТ350, ОТ350, НТ320 /-процентная наработка до отказа в целях подтверждения соответствия должна составлять не менее 150 млн. т брутто при у, равной 100 %. Надежность рельсов подтверждается обязательным продолжением полигонных испытаний до определения /-процентной наработки рельсов до отказа при у, равной 80 %.

5.1.4    Ремонтопригодность термоупрочненных рельсов обеспечивается твердостью рельсов на глубине 22 мм от поверхности катания (см. 5.9.1) после восстановления профиля рельсов шлифованием и фрезерованием.

Рельсы должны иметь удовлетворительную свариваемость в соответствии с требованиями нормативной документации владельца инфраструктуры железнодорожного транспорта, которая обеспечивается соблюдением всех требований настоящего стандарта и соответствующими режимами сварки и наплавки.

5.1.5    Контролепригодность рельсов обеспечивается выполнением требований приложения К. Восстановление контролепригодности рельсов, нарушенной в процессе эксплуатации,допускается шлифованием и фрезерованием».

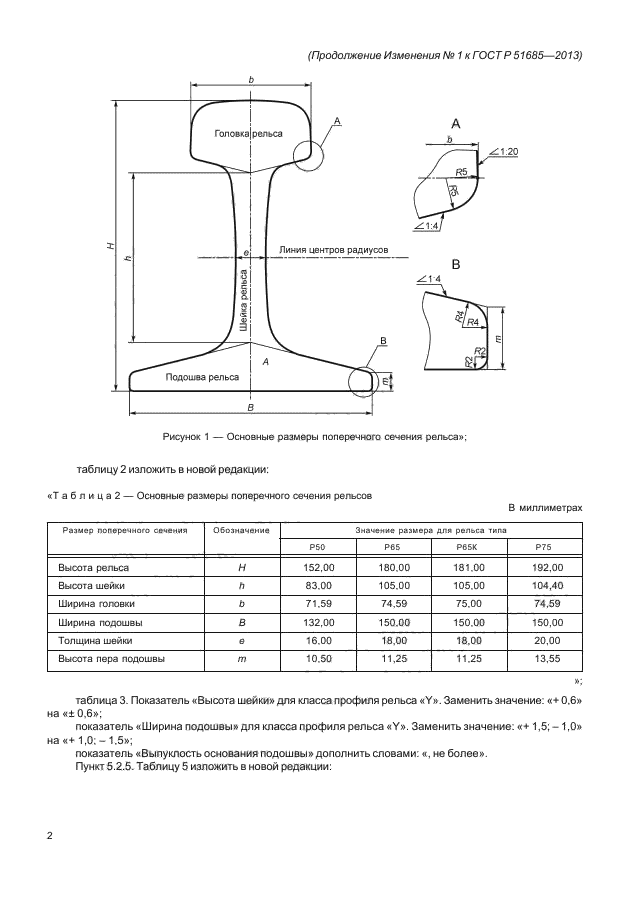

Подпункт 5.2.1.1. Рисунок 1 заменить новым рисунком:

2

«


Рисунок! - Основные размеры поперечного сечения рельса»;


таблицу 2 изложить в новой редакции:

«Таблица 2 - Основные размеры поперечного сечения рельсов _ В    миллиметрах

Размер

Об оз на-

Значение размера для рельса типа

поперечного сечения

чение

Р50

Р65

Р65К

Р75

Высота рельса

Н

152 J00

180,00

181,00

192,00

Высота шейки

h

83,00

105,00

105,00

104,40

Ширина головки

Ь

71 ,59

74,59

75,00

74 59

Ширина подошвы

В

132,00

150,00

150,00

150,00

Толщина шейки

е

16,00

18,00

18,00

20 J00

Высота пера подошвы

т

10,50

11,25

11,25

1355

».

таблица 3. Показатель «Высота шейки» для класса профиля рельса «У». Заменить значение: « + 0 J6» на «± 0,6»;

показатель «Ширина подошвы» для класса профиля рельса «У». Заменить значение: «+1,5; - 1,0» на «+1 jO; -1,5»;

з

«,


Изменение N° 1 ГОСТ Р 51685-2013


показатель «Выпуклость основания подошвы» не более».

Пункт 5.2.5. Таблицу 5 изложить в новой редакции:


дополнить


словами:


«Таблица 5 - Допускаемые отклонения рельсов от прямолинейности


Элемент

рельса-

Направление

отклонения

Класс А

Класс В

Класс С

d. мм | Дм

d, мм | Дм

d, мм

Д м

Основная

часть

рельса

В вертикальной плоскости

0,30 3 и

0,20 1

0,40 3 и

0,30 1

0,60

1,5

В горизонтально! плоскости

0,45

1,5

0,60

1.5

0,80

Концевая

зона

рельса

Длина зоны

2 м

1,5 м

В вертикальной плоскости вверх

0,40 2 и

0,30 1

0,50

1.5

0,70

1.5

В вертикальной плоскости вниз

0,2 мм при Fs 0,6 м

В горизонтально! плоскости

0,60 2 и

0,40 1

0,50

1.5

0,50

1.5

Переходная зона

Длина зоны

1,5 м

В вертикальной плоскости

0,30

2

0,40

1.5

-

В горизонтально! плоскости

0,60

2

0,60

1.5

-

-

Рельс в целом

В вертикальной плоскости

Для рельса длиной более 25 м, лежащего на подошве или на головке, зазор dне более 10 мм

В вертикальной i горизонтальной плоскостях

Для рельсов длиной 25 м и менее:

Стрела прогиба не более 1/2500 длины рельса

Стрела прогиба не более 1/2200 длины рельса

* Элементы рельса приведены в приложении Е .

Примечание - Обозначения:

(/-нормируемая величина отклонения (стрелы прогиба), зазора;

L - базовая длина, для которой установлена нормируемая величина отклонения; е - нормируемая величина отклонения конца рельса вниз;

F- расстояние от торца до начала отклонения конца рельса вниз.


** - значение не нормируется.


».


Пункт 5.2.6 изложить в новой редакции:

«5.2.6 Скручивание рельсов

Скручивание рельсов длиной менее 18,00 м не должно превышать 1,25 мм, длиной от 18,00 до 24,84 м включительно - не более 2 0 мм, длиной свыше 24,84 м - не более 2,5 мм.


4


Изменение № 1 ГОСТ Р 51685-2013

Скручивание концов рельсов на длине 1 м не должно превышать: для рельсов типа Р50 -0,4 мм, для рельсов типов Р65, Р65К и Р75 -0,5 мм».

Пункт5.4.1. Таблица 6.

Марка стали 76ХСФ. Графа «Кремний». Заменить значение: «0,25-0j60» на «0,30 - 1,10»;

марки сталей 90АФ, 76АФ, 76Ф. Графа «Хром». Заменить слова: «Не более 0,20» на «-».

Пункт 5.4.2 после слов « - суммарная никеля и меди -0,27 %;» дополнить абзацем:

« - хрома - 0,20 %;».

Пункт 5.4.3. Таблица 7. Графа «Хром». Заменить значение: «± 0,002» на «±002».

Пункт 5.4.6. Таблица 8. Марка стали 76АФ. Графа «ОТ». Заменить обозначение: «ДТ350НН» на «ОТ350НН»;

марка стали 76Ф. Графа «ОТ». Заменить обозначение: «ДТ350СС» на «ОТ350СС».

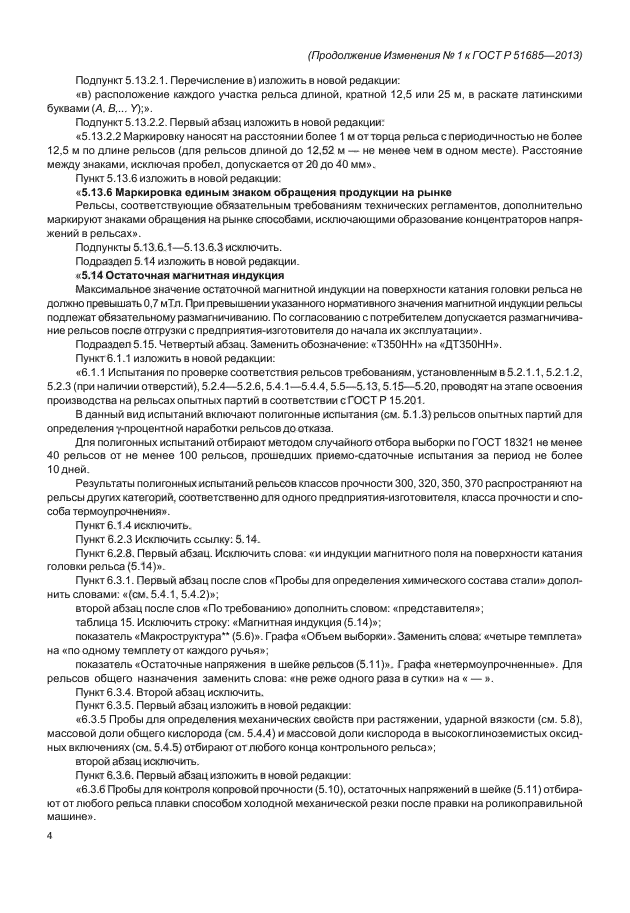

Подпункт 5.13.2.1. Перечисление в) изложить в новой редакции:

«в) расположение каждого участка рельса длиной, кратной 12,5 или 25 м, в раскате латинскими буквами (А, В,... У);».

Подпункт 5.13.2.2. Первый абзац изложить в новой редакции:

«5.13.2.2 Маркировку наносят на расстоянии более 1 м от торца рельса с периодичностью не более 125 м по длине рельсов (для рельсов длиной до 12 52 м - не менее чем в одном месте). Расстояние между знаками, исключая пробел, допускается от 20 до 40 мм».

Пункт 5.13.6 изложить в новой редакции:

«5.135 Маркировка единым знаком обращения продукции на рынке

Рельсы, соответствующие обязательным требованиям технических регламентов, дополнительно маркируют знаками обращения на рынке способами, исключающими образование концентраторов напряжений в рельсах».

Подпункты 5.13.6.1-5.13.6.3 исключить.

Подраздел 5.14 изложить в новой редакции:

«5.14 Остаточная магнитная индукция

Максимальное значение остаточной магнитной индукции на поверхности катания головки рельса не должно превышать 0,7 мТл. При превышении указанного нормативного значения магнитной индукции рельсы подлежат

5

Изменение № 1 ГОСТ Р 51685-2013

обязательному размагничиванию. По согласованию с потребителем допускается размагничивание рельсов после отгрузки с предприятия-изготовит ел я до начала их эксплуатации».

Подраздел 5.15. Четвертый абзац. Заменить обозначение: «Т350НН» на «ДТ350НН».

Пункт 6.1.1 изложить в новой редакции:

«6.1.1 Испытания по проверке соответствия рельсов требованиям, установленным в 5.2.1.1, 5.2.1.2, 5.2.3 (при наличии отверстий), 5.2.4-5.2.6, 5.4.1-5.4.4,5.5-5.13, 5.15-5.20, проводят на этапе освоения производства на рельсах опытных партий в соответствии с ГОСТ Р 15.201.

В данный вид испытаний включают полигонные испытания (см. 5.1.3) рельсов опытных партий для определения у-процентной наработки рельсов до отказа.

Для полигонных испытаний отбирают методом случайного отбора выборки по ГОСТ 18321 не менее 40 рельсов от не менее 100 рельсов, прошедших приемо-сдаточные испытания за период не более 10 дней.

Результаты полигонных испытаний рельсов классов прочности 300, 320, 350, 370 распространяют на рельсы других категорий, соответственно для одного предприятия-изготовителя, класса прочности и способа термоупрочнения».

Пункт 6.1.4 исключить.

Пункт 6.2.3 Исключить ссылку: 5.14.

Пункт 6.2.8. Первый абзац. Исключить слова: «и индукции магнитного поля на поверхности катания головки рельса (5.14)».

Пункт 6.3.1. Первый абзац. Второе предложение после слов «химического состава стали» дополнить словами: «(см. 5.4.1,5.4.2)»;

второй абзац после слов «По требованию» дополнить словом: «представителя»;

таблица 15. Исключить строку: «Магнитная индукция (5.14)»;

показатель «Макроструктура** (5.6)». Графа «Объем выборки». Заменить слова «четыре темплета» на: «по одному темплету от каждого ручья»;

показатель «Остаточные напряжения в шейке рельсов (5.11)». Графа «нетермоупрочненные». Для рельсов общего назначения» заменить слова «не реже одного раза в сутки» на: « - ».

Пункт 6.3.4. Второй абзац исключить.

б

Пункт6.3.5. Первый абзац изложить в новой редакции:

«6.3.5 Пробы для определения механических свойств при растяжении, ударной вязкости (см. 5.8), массовой доли общего кислорода (см. 5.4.4) и массовой доли кислорода в высокоглиноземистых оксидных включениях (см. 5.4.5) отбирают от любого конца контрольного рельса»;

второй абзац исключить.

Пункт6.3.6. Первый абзац изложить в новой редакции:

«6.3.6 Пробы для контроля копровой прочности (5.10), остаточных напряжений в шейке (5.11) отбирают от любого рельса плавки способом холодной механической резки после правки на роликоправильной машине».

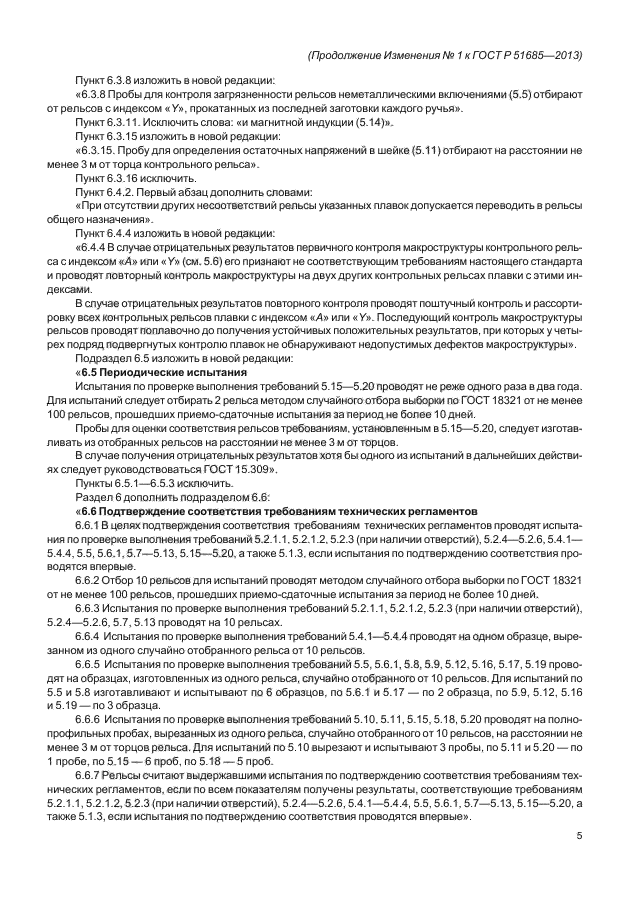

Пункт6.3.8 изложить в новой редакции:

«6.3.8 Пробы для контроля загрязненности рельсов неметаллическими включениями (5.5) отбирают от рельсов с индексом «У», прокатанных из последней заготовки каждого ручья».

Пункт6.3.11. Исключить слова: «и магнитной индукции (5.1 4)».

Пункт 6.3.15 изложить в новой редакции:

«6.3.15. Пробу для определения остаточных напряжений в шейке (5.11) отбирают на расстоянии не менее 3 м от торца контрольного рельса».

Пункт6.3.16 исключить.

Пункт 6.4.2. Первый абзац дополнить словами:

«При отсутствии других несоответствий рельсы указанных плавок допускается переводить в рельсы общего назначения».

Пункт6.4.4 изложить в новой редакции:

«6.4.4 В случае отрицательных результатов первичного контроля макроструктуры контрольного рельса с индексом «Л» или «У» (см. 5.6) его признают не соответствующим требованиям настоящего стандарта и проводят повторный контроль макроструктуры на двух других контрольных рельсах плавки с этими индексами.

В случае отрицательных результатов повторного контроля проводят поштучный контроль и рассортировку всех контрольных рельсов плавки с индексом «Л» или «У». Последующий контроль макроструктуры рельсов проводят поплавочно до получения устойчивых положительных результатов, при которых у четырех подряд подвергнутых контролю плавок не обнаруживают недопустимых дефектов макроструктуры».

7

Изменение № 1 ГОСТ Р 51685-2013

Подраздел 6.5 изложить в новой редакции:

«6.5 Периодические испытания

Испытания по проверке выполнения требований 5.15-5.20 проводят не реже одного раза в два года. Для испытаний следует отбирать 2 рельса методом случайного отбора выборки по ГОСТ 18321 от не менее 100 рельсов, прошедших приемо-сдаточные испытания за период не более 10 дней.

Пробы для оценки соответствия рельсов требованиям, установленным в 5.15-5.20, следует изготавливать из отобранных рельсов на расстоянии не менее 3 м от торцов.

В случае получения отрицательных результатов хотя бы одного из испытаний в дальнейших действиях следует руководствоваться ГОСТ 15.309».

Пункты 6.5.1 - 6.5.3 исключить.

Раздел 6 дополнить подразделом 6.6:

«6.6 Подтверждение соответствия требованиям технических регламентов

6.6.1    В целях подтверждения соответствия требованиям технических регламентов проводят испытания по проверке выполнения требований 5.2.1.1, 5.2.1.2, 5.2.3 (при наличии отверстий), 5.2.4-5.2.6, 5.4.1-5.4.4, 5.5, 5.6.1, 5.7-5.13, 5.15-5.20, а также 5.1.3, если испытания по подтверждению соответствия проводятся впервые.

6.6.2    Отбор 10 рельсов для испытаний проводят методом случайного отбора выборки по ГОСТ 18321 от не менее 100 рельсов, прошедших приемосдаточные испытания за период не более 10 дней.

6.6.3    Испытания по проверке выполнения требований 5.2.1.1,5.2.1.2, 5.2.3 (при наличии отверстий), 5.2.4-5.2.6,5.7, 5.13 проводят на 10 рельсах.

6.6.4    Испытания по проверке выполнения требований 5.4.1-5.4.4 проводят на одном образце, вырезанном из одного случайно отобранного рельса от 10 рельсов.

6.6.5    Испытания по проверке выполнения требований 5.5, 5.6.1, 5.8, 5.9, 5.12, 5.16, 5.17,5.19 проводят на образцах, изготовленных из одного рельса, случайно отобранного от 10 рельсов. Для испытаний по 5.5 и 5.8 изготавливают и испытывают по 6 образцов, по 5.6.1 и 5.17 - по 2 образца, по 5.9, 5.12, 5.16 и

5.19    - по 3 образца.

6.6.6    Испытания по проверке выполнения требований 5.10,5.11,5.15, 5.18,

5.20    проводят на полнопрофильных пробах, вырезанных из одного рельса,

8

случайно отобранного от 10 рельсов, на расстоянии не менее 3 м от торцов рельса. Для испытаний по 5.10 вырезают и испытывают 3 пробы, по 5.11 и 5.20 - по 1 пробе, по 5.15 - 6 проб, по 5.18 -5 проб.

6.6.7 Рельсы считают выдержавшими испытания по подтверждению соответствия требованиям технических регламентов, если по всем показателям получены результаты, соответствующие требованиям 5.2.1.1,5.2.1.2,5.2.3 (при наличии отверстий), 5.2.4-5.2.6,5.4.1-5.4.4,5.5,5.6.1,5.7-5.13, 5.15-5.20, а также 5.1.3, если испытания по подтверждению соответствия проводятся впервые».

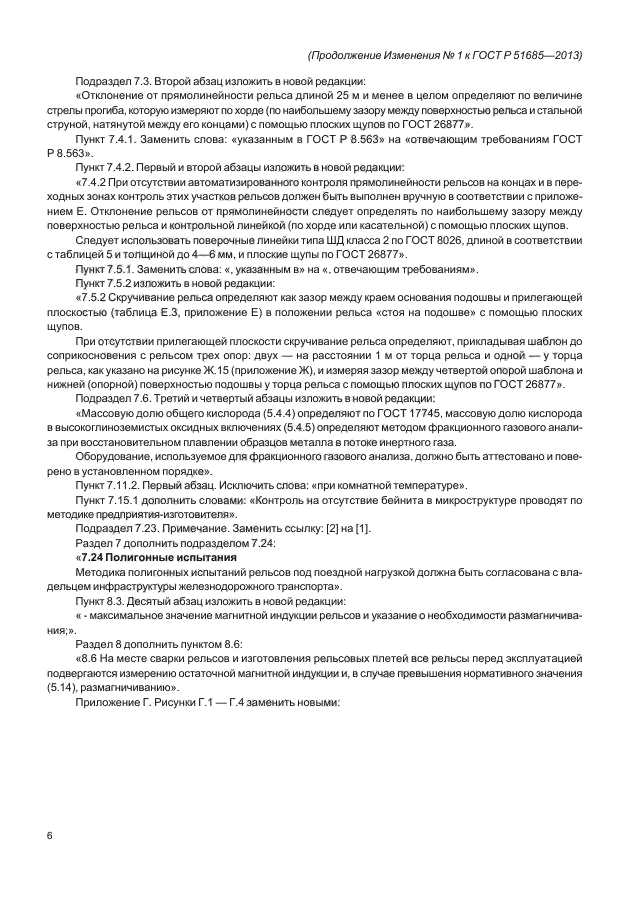

Подраздел 7.3. Второй абзац изложить в новой редакции:

«Отклонение от прямолинейности рельса длиной 25 м и менее в целом определяют по величине стрелы прогиба, которую измеряют по хорде (по наибольшему зазору между поверхностью рельса и стальной струной, натянутой между его концами) с помощью плоских щупов по ГОСТ 26877».

Пункт 7.4.1. Заменить слова: «указанным в ГОСТ Р 8.563» на «отвечающим требованиям ГОСТ Р8.563».

Пункт 7.4.2. Первый и второй абзацы изложить в новой редакции:

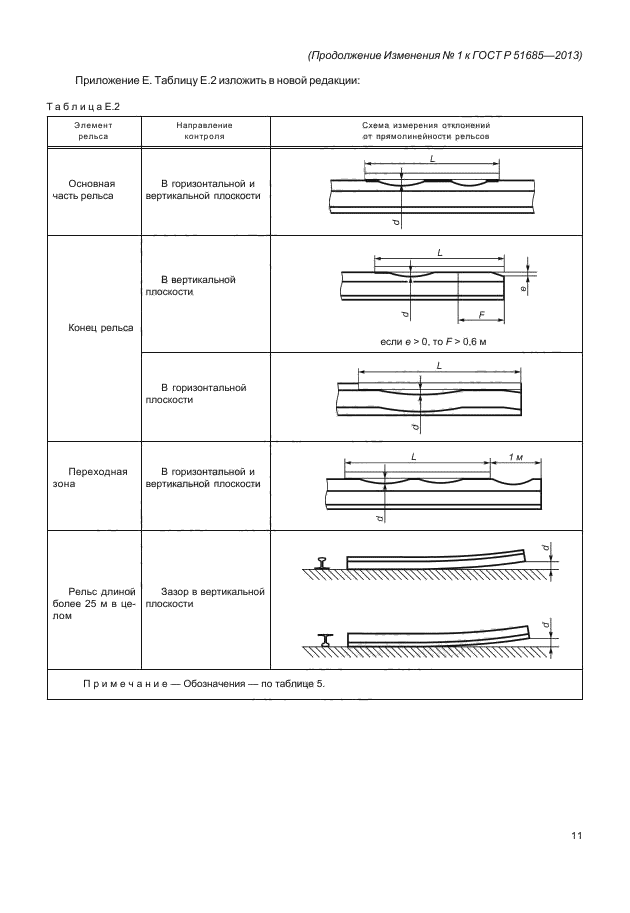

«7.4.2 При отсутствии автоматизированного контроля прямолинейности рельсов на концах и в переходных зонах контроль этих участков рельсов должен быть выполнен вручную в соответствии с приложением Е. Отклонение рельсов от прямолинейности следует определять по наибольшему зазору между поверхностью рельса и контрольной линейкой (по хорде или касательной) с помощью плоских щупов.

Следует использовать поверочные линейки типа ШД класса 2 по ГОСТ 8026, длиной в соответствии с таблицей 5 и толщиной до 4 - 6 мм, и плоские щупы по ГОСТ 26877».

Пункт 7.5.1. Заменить слова: «, указанным в» на «, отвечающим требованиям».

Пункт7.5.2 изложить в новой редакции:

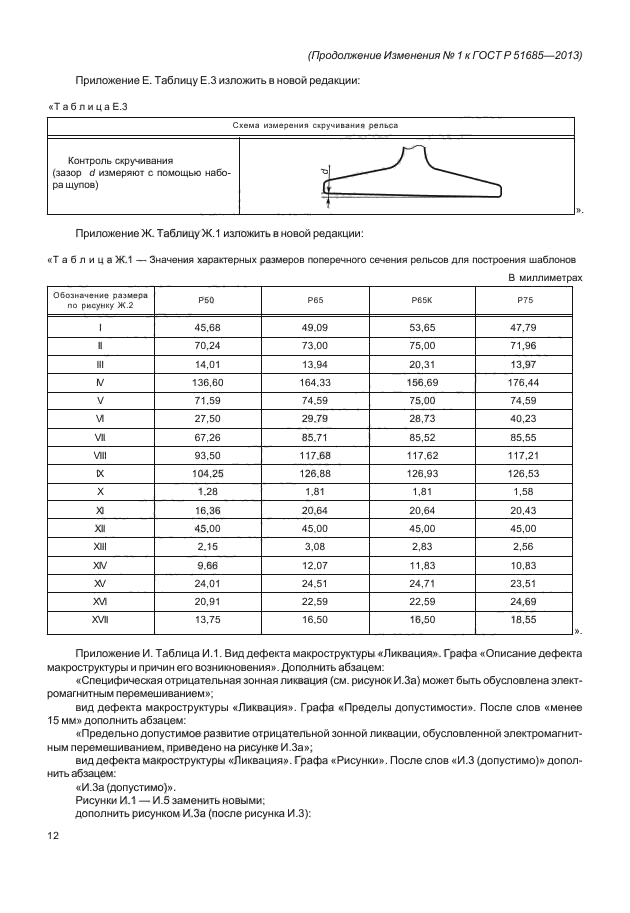

«7.5.2. Скручивание рельса определяют как зазор меж<ду краем основания подошвы и прилегающей плоскостью (таблица Е.З, приложение Е) в положении рельса «стоя на подошве» с помощью плоских щупов.

При отсутствии прилегающей плоскости скручивание рельса определяют, прикладывая шаблон до соприкосновения с рельсом трех опор: двух - на расстоянии 1 м от торца рельса и одной - у торца рельса, как указано на

9

Изменение № 1 ГОСТ Р 51685-2013

рисунке Ж.15 (приложение Ж), и измеряя зазор между четвертой опорой шаблона и нижней (опорной) поверхностью подошвы у торца рельса с помощью плоских щупов по ГОСТ 26877».

Подраздел 7.6. Третий и четвертый абзацы изложить в новой редакции:

«Массовую долю общего кислорода (5.4.4) определяют по ГОСТ 17745, массовую долю кислорода в вы со ко глиноземистых оксидных включениях (5.4.5) определяют методом фракционного газового анализа при восстановительном плавлении образцов металла в потоке инертного газа.

Оборудование, используемое для фракционного газового анализа, должно быть аттестовано и поверено в установленном порядке».

Пункт 7.11.2. Первый абзац. Исключить слова: «при комнатной температуре».

Пункт 7.15.1 дополнить словами: «Контроль на отсутствие бейнита в микроструктуре проводят по методике предприятия-изготовителя».

Подраздел 7.23. Примечание. Заменить ссылку: [2] на (1).

Раздел 7 дополнить подразделом 7.24:

«7.24 Полигонные испытания

Методика полигонных испытаний рельсов под поездной нагрузкой должна быть согласована с владельцем инфраструктуры железнодорожного транспорта».

Пункт 8.3. Десятый абзац изложить в новой редакции:

« - максимальное значение магнитной индукции рельсов и указание о необходимости размагничивания;».

Раздел 8 дополнить пунктом 8.6:

«8.6 На месте сварки рельсов и изготовления рельсовых плетей все рельсы перед эксплуатацией подвергаются измерению остаточной магнитной индукции и, в случае превышения нормативного значения (5.14), размагничиванию».

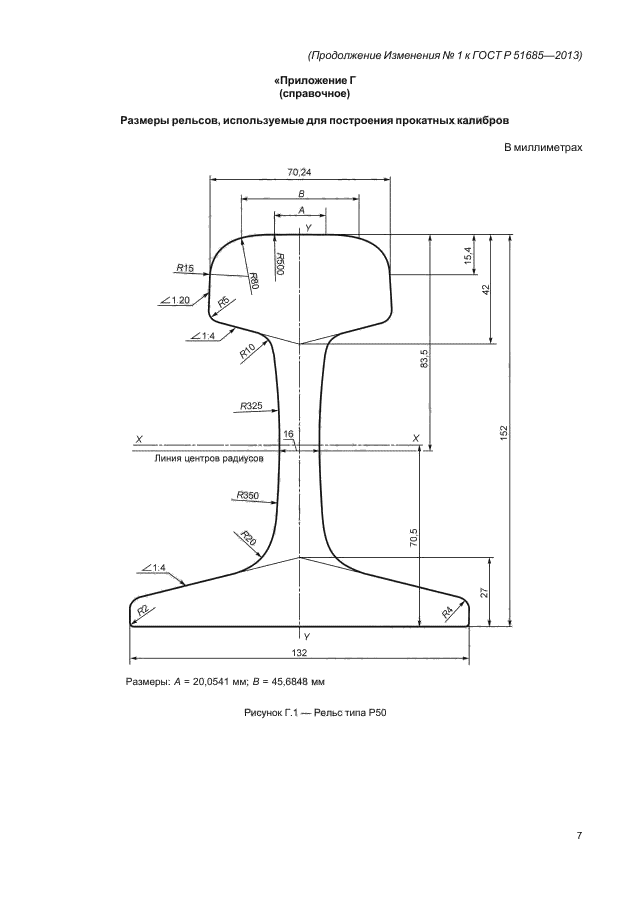

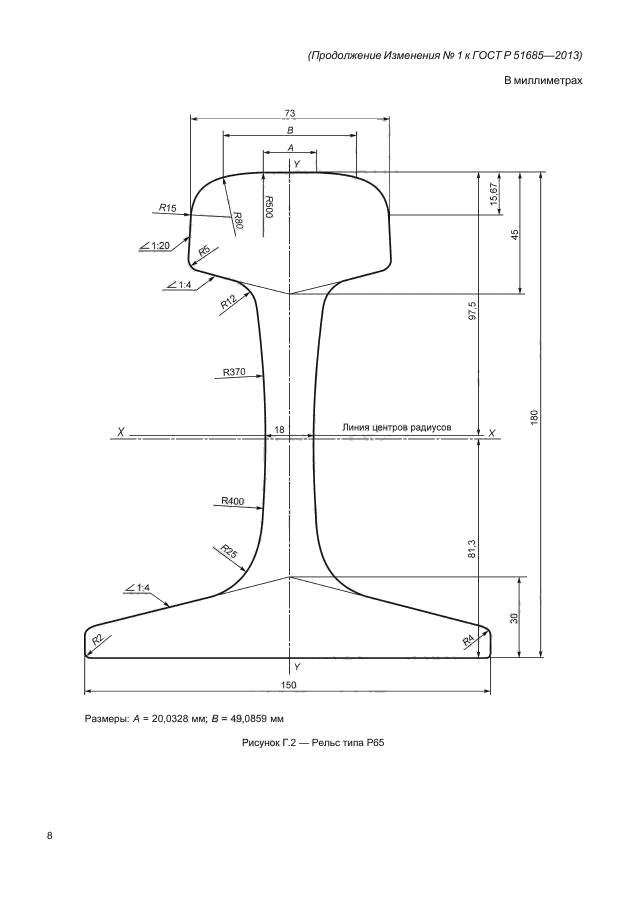

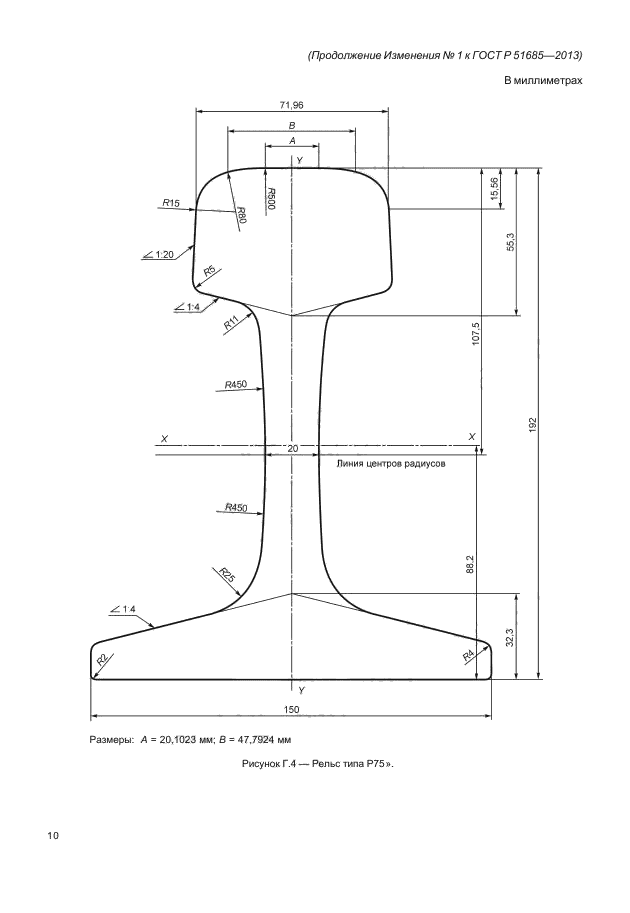

Приложение Г. Рисунки Г.1 - Г.4 заменить новыми:

ю
