Это поправка для ГОСТ Р 51186-98

Показать даты введения Admin

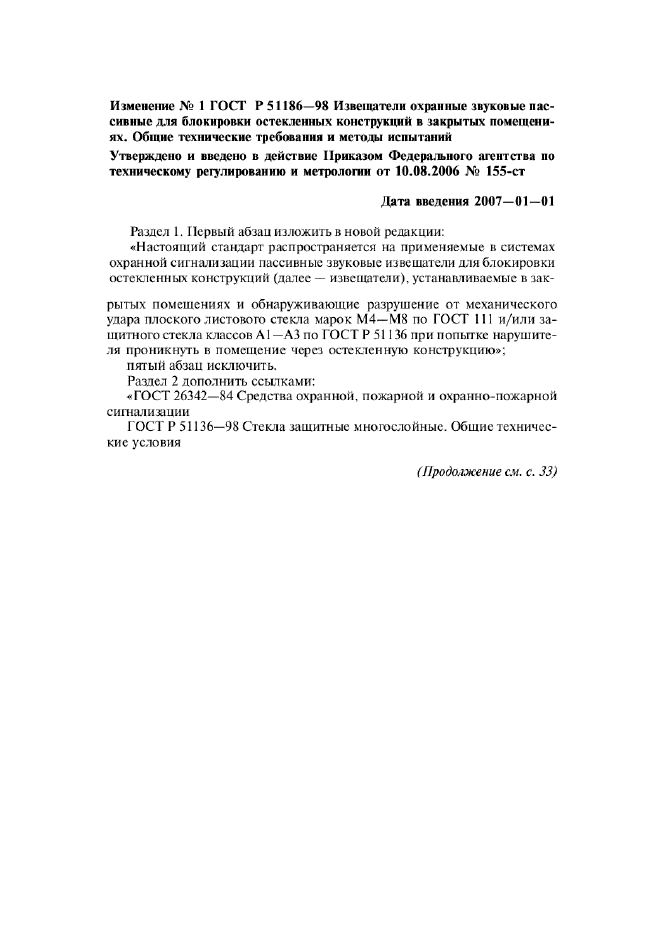

Страница 1

Изменение № 1 ГОСТ Р 51186-98 Извещатели охранные звуковые пассивные для блокировки остекленных конструкций в закрытых помещениях. Общие технические требования и методы испытаний Утверждено и введено в действие Приказом Фсдера,1Ы1ого агентства по техническому регулирован ию и метрологии от 10.08.2006 № 155-ст

Дата введения 2007—01—01

Раздел 1. Первый абзац изложить в новой редакции:

«Настоящий стандарт распространяется на применяемые в системах охранной сигнализации пассивные звуковые из вешатели дли блокировки остекленных конструкций (далее — извещатели), устанавливаемые в закрытых помещениях и обнаруживающие разрушение от механического удара плоского листовою стекла марок М4— М8 по ГОСТ 111 и/или защитного стекла классов АI—АЗ по ГОСТ Р51136 при попытке нарушителя проникнуть в помещение через остекленную конструкцию»;

пятый абзац исключить.

Раздел 2 дополнить ссылками:

-ГОСТ 26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации

ГОСТ Р 51136-98 Стекла защитные многослойные. Общие технические условия

(Продолжение см. с. 33)

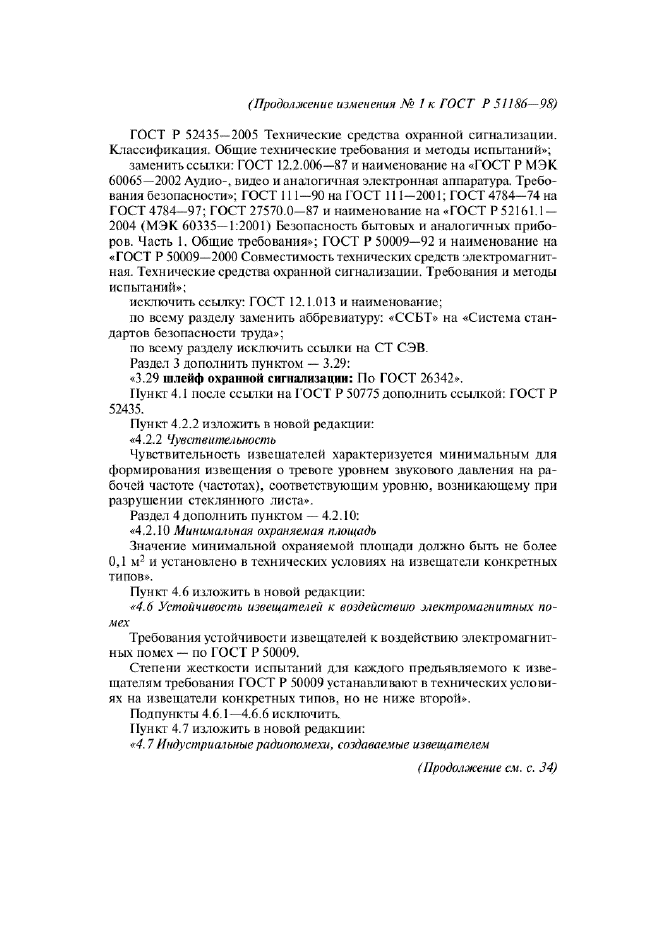

Страница 2

(Продолжение изменения № 1 к ГОСТ Р 51186-98)

ГОСТ Р 52435-2005 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний»;

заменить ссылки: ГОСТ 12.2.006-87 и наименование на «ГОСТ Р МЭК 60065 —2002 Аудио-, видео и аналогичная электронная аппаратура. Требования безопасности»; ГОСТ 111-90 на ГОСТ 111-2001; ГОСТ 4784-74 на ГОСТ 4784-97; ГОСТ 27570.0-87 и наименование на «ГОСТ Р 52161.1 -2004 (МЭК 60335—1:2001) Безопасность бытовых и аналогичных приборов. Часть 1. Общие требования»; ГОСТ Р 50009-92 и наименование на «ГОСТ Р 50009-2000 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний»:

исключить ссылку: ГОСТ 12.1.013 и наименование; но всему разделу заменить аббревиатуру: «ССЬТ» на «Система стандартов безопасности труда»;

по всему разделу исключить ссылки на СТ СЭВ.

Раздел 3 дополнить пунктом — 3.29:

«3.29 шлейф охранной сигнализации: По ГОСТ 26342».

Пункт 4.1 после ссылки на ГОСТ Р 50775 дополнить ссылкой: ГОСТ Р 52435.

Пункт 4.2.2 изложить в новой редакции:

«4.2.2 Чувствительность

Чувствительность извешателей характеризуется минимальным для формирования извещения о тревоге уровнем звукового давления на рабочей частоте (частотах), соответствующим уровню, возникающему при разрушении стеклянного листа».

Раздел 4 дополнить пунктом — 4.2.10:

«4.2.10 Минимальная охраняемая площадь

Значение минимальной охраняемой площади должно быть не более 0,1 XI2 и установлено в технических условиях на извещатели конкретных типов».

Пункт 4.6 изложить в новой редакции:

«4.6 Устойчивость извещателей к воздействию электромагнитных помех

Требования устойчивости извещателей к воздействию электромагнитных помех — по ГОСТ Р 50009.

Степени жесткости испытаний для каждого предъявляемого к увещателям требования ГОСГ Р 50009 устанавливают в технических условиях на извещатели конкретных типов, но не ниже второй».

Подпункты 4.6.1 —4.6.6 исключить.

Пункт 4.7 изложить в новой редакции:

«4.7 Индустриальные радиопомехи, создаваемые извещателем

(Продолжение см. с. 34)

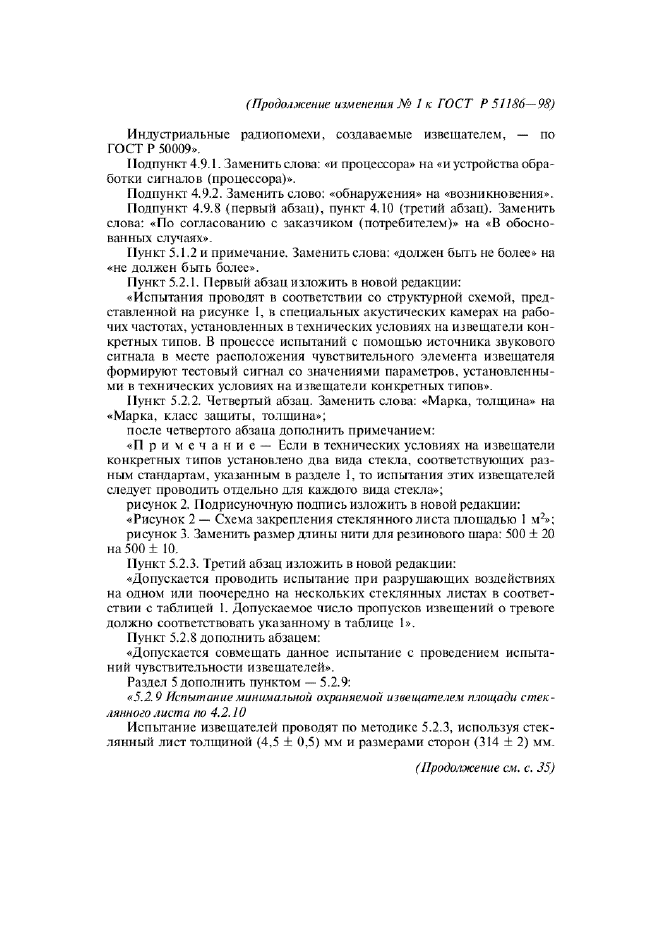

Страница 3

(Продолжение изменения № 1 к ГОСТ Р 51186-98)

Индустриальные радиопомехи, создаваемые извешателем, — по ГОСТ Р 50009».

11одпункт 4.9.1. Заменить слова: «и процессора» на «и устройства Сработки сигналов (процессора)*.

Подпункт 4.9.2. Заменить слово: «обнаружения» на «возникновения*. Подпункт 4.9.8 (первый абзац), пункт 4.10 (третий абзац). Заменить слова: «По согласованию с заказчиком (потребителем)» на «В обоснованных случаях*.

Пункт 5.1.2 и примечание. Заменить слова: «должен быть не более* на «не должен быть более».

Пункт 5.2.1. Первый абзац изложить в новой редакции:

«Испытания проводят в соответствии со структурной схемой, представленной на рисунке 1, в специальных акустических камерах на рабочих частотах, установленных в технических условиях на извещатели конкретных типов. В процессе испытаний с помощью источника звукового сигнала r месте расположения чувствительного элемента извешатсля формируют тестовый сигнал со значениями параметров, установленными в технических условиях на извещатели конкретных типов».

Пункт 5.2.2. Четвертый абзац. Заменить слова: «Марка, толщина» на «Марка, класс зашиты, толщина*;

после четвертого абзаца дополнить примечанием:

«Приме ч а ни с - Если в технических условиях на извещатели конкретных типов установлено два вида стекла, соответствующих разным стандартам, указанным в разделе 1, то испытания этих изнещателей следует проводить отдельно для каждого вида стекла»;

рисунок 2. Подрисуночную подпись изложить в новой редакции: «Рисунок 2 — Схема закрепления стеклянного листа площадью I м2»; рисунок 3. Заменить размер длины нити для резинового шара: 500 ± 20 на 500 ± 10.

Пункт 5.2.3. Третий абзац изложить в новой редакции:

«Допускается проводить испытание при разрушающих воздействиях на одном или поочередно на нескольких стеклянных листах в соответствии с таблицей 1. Допускаемое число пропусков извещений о тревоге должно соответствовать указанному в таблице 1».

Пункт 5.2.8 дополнить абзацем:

«Допускается совмещать данное испытание с проведением испытаний чувствительности извсшатслсй*.

Раздел 5 дополнить пунктом — 5.2.9:

«5.2.9 Испытание минимальной охраняемой ишщателем площади стеклянного листа по 4.2.10

Испытание извешателей проводят по методике 5.2.3, используя стеклянный лист толщиной (4.5 ± 0,5) мм и размерами сторон (314 ± 2) мм.

(Продолжение см. с. 35)

Страница 4

(Продолжение изменении № 1 к ГОСТ Р 51186-98)

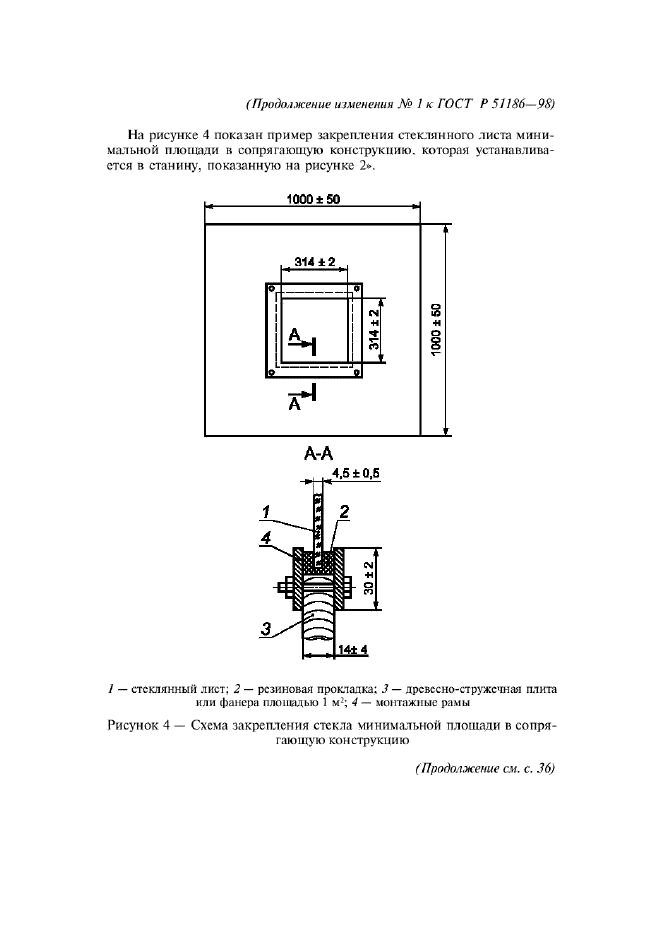

На рисунке 4 показан пример закрепления стеклянного листа минимальной площади в сопрягающую конструкцию, которая устанавливается в станину, показанную на рисунке 2*.


А-А



/ — стеклянный лист: 2 — резиновая прокладка: 3 — древесно-стружечная плита или фанера площадью 1 мг; 4 — монтажные рамы

Рисунок 4 — Схема закрепления стекла минимальной плошали в сопрягающую конструкцию

( Продолжение см. с. 36)

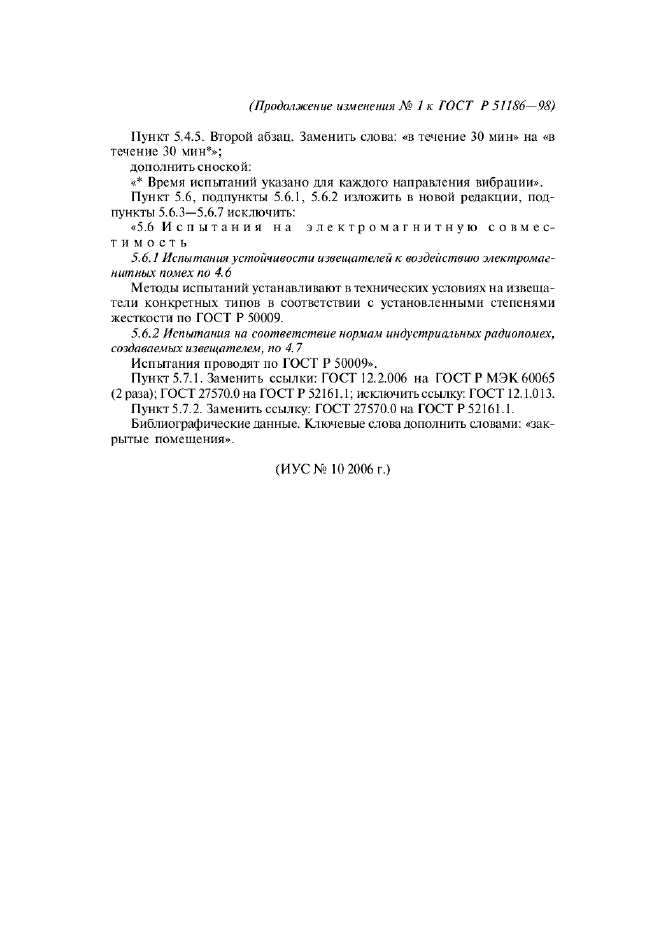

Страница 5

(Продолжение изменения № / к ГОСТ Р 51186— 98)

Пункт 5.4.5. Второй абзац. Заменить слова: «в течение 30 мин* на «в течение 30 мин*»;

дополнить сноской:

«* Время испытаний указано .тля каждого направления вибрации».

Пункт 5.6, подпункты 5.6.1, 5.6.2 изложить в новой редакции, подпункты 5.6.3—5.6.7 исключить:

«5.6 Испытания на электромагнитную совместимость

5.6.1    Испытания устойчивости извещателей к воздействию электромагнитныl\ помех по 4.6

Методы испытаний устанавливают в технических условиях на извеща-гели конкретных типов в соответствии с установленными степенями жесткости по ГОСТ Р 50009.

5.6.2    Испытания на соответствие нормам индустриальных радиопомех, сотдаваемых твеща телом, по 4.7

Испытания проводят по ГОСТ Р 50009».

Пункт 5.7.1. Заменить ссылки: ГОСТ 12.2.006 на ГОСТ Р МЭК 60065 (2 раза); ГОСТ 27570.0 на ГОСТ Р 52161.1; исключить ссылку. ГОС Т 12.1.013.

Пункт 5.7.2. Заменить ссылку: ГОСТ 27570.0 на ГОСТ Р 52161.1.

Библиографические данные. Ключевые слова дополнить словами: «закрытые помещения».

(И УС № 10 2006 г.)
