Это поправка для ГОСТ Р 50539-93
Показать даты введения Admin

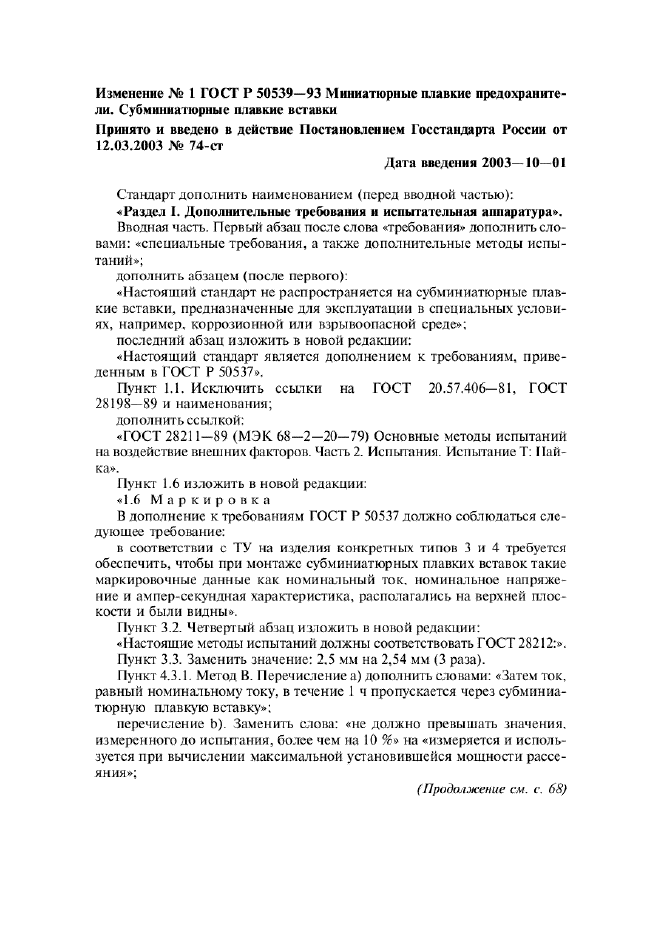

Страница 1

Изменение .N2 1 ГОСТ Р 50539-93 Миниатюрные плавкие предохранители. Субммннатюрные плавкие вставки

Принято и введено в действие Постановлением Госстандарта России от 12.03.2003 № 74-ст

Дата введения 2003—10—01

Стандарт лопат нить наименованием <персд вводной частью):

«Раздел I. Дополнительные требования и испытательная аппаратура».

Вводная часть. Первый абзац после слова «требования* дополнить словами: «специальные требования, а также дополнительные методы испытаний*:

дополнить абзацем (после первого):

«Настоящий стандарт не распространяется на субминиатюрные плавкие вставки, предназначенные для эксплуатации в специальных условиях, например, коррозионной или взрывоопасной среде»; последний абзац изложить в новой редакции:

«Настоящий стандарт является дополнением к требованиям, приведенным в ГОСТ Р 50537».

Пункт 1.1. Исключить ссылки на ГОСТ 20.57.406-81, ГОСТ 28198-89 и наименования; доп ол нит ьсс ылкой:

«ГОСТ 28211-89 (МЭК 68-2-20-79) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Т: Пайка*.

Пуню 1.6 изложить в новой редакции:

«1.6 Маркировка

В дополнение к требованиям ГОСТ Р 50537 должно соблюдаться следующее требование:

в соответствии с ТУ на изделия конкретных типов 3 и 4 требуется обеспечить, чтобы при монтаже субминиатюрных плавких вставок такие маркировочные данные как номинальный ток. номинальное напряжение и ампер-секундная характеристика, располагались на верхней плоскости и были видны о.

Пункт 3.2. Четвертый абзац изложить в новой редакции:

«Настоящие методы испытаний должны соответствовать ГОСТ 28212:». Пункт 3.3. Заменить значение: 2.5 мм на 2,54 мм (3 раза).

Пункт 4.3.1. Метод В. Перечисление а) дополнить словами: «Затем ток. равный номинальному току, в течение 1 ч пропускается через субминиа-тюрную плавкую вставку»:

перечисление Ь). Заменить слова: «не должно превышать значения, измеренного до испытания, более чем на 10 на «измеряется и используется при вычислении максимальной установившейся мощности рассеяния»;

(Продолжение см. с. 68)

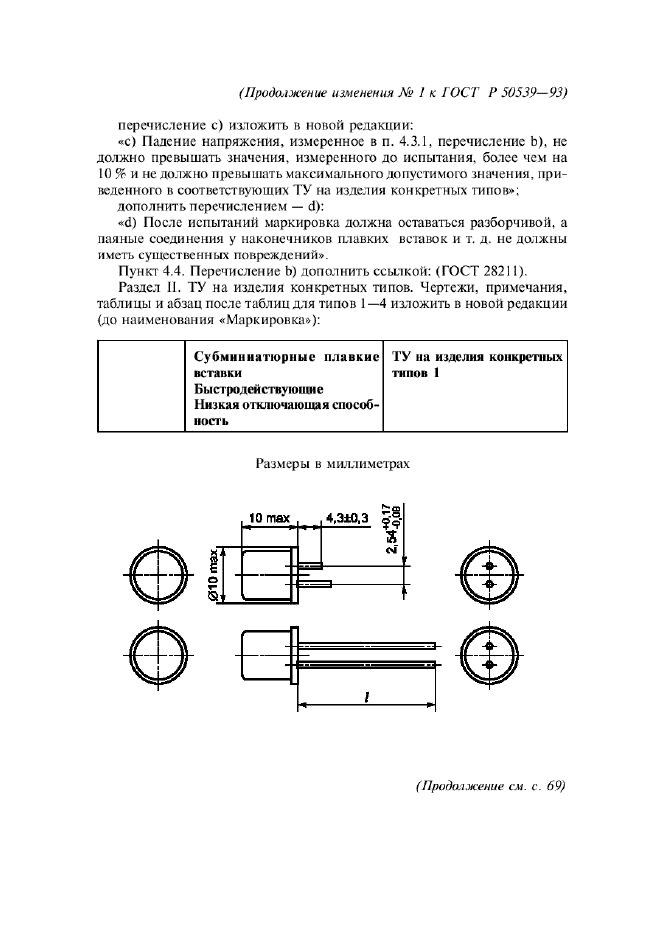

Страница 2

(Продолжение изменения № I к ГОСТ Р 50539-93)

перечисление с) изложить в ноной редакции:

«с) Падение напряжения, измеренное в п. 4.3.1, перечисление Ь), не должно превышать значения, измеренного до испытания, более чем на 10 % и не должно превышать максимального допустимого значения, приведенного в соответствующих ТУ на изделия конкретных типов*;

дополнить перечислением — d):

«d) После испытании маркировка должна оставаться разборчивой, а паяные соединения у наконечников плавких вставок и т. д. не должны иметь существенных повреждений».

Пункт 4.4. Перечисление Ь) дополнить ссылкой: <ГОСТ 28211).

Раздел И. ТУ на изделия конкретных типов. Чертежи, примечания, таблицы и абзац после таблиц для типов 1 —4 изложить в новой редакции (до наименования «Маркировка»):

Субмнннатюриые плавкие

ТУ на изделия конкретных

вставки

тнпов 1

Быстродействующие

Низкая отключающая способ

ность

Размеры в миллиметрах

(Продолжение см. с. 69)

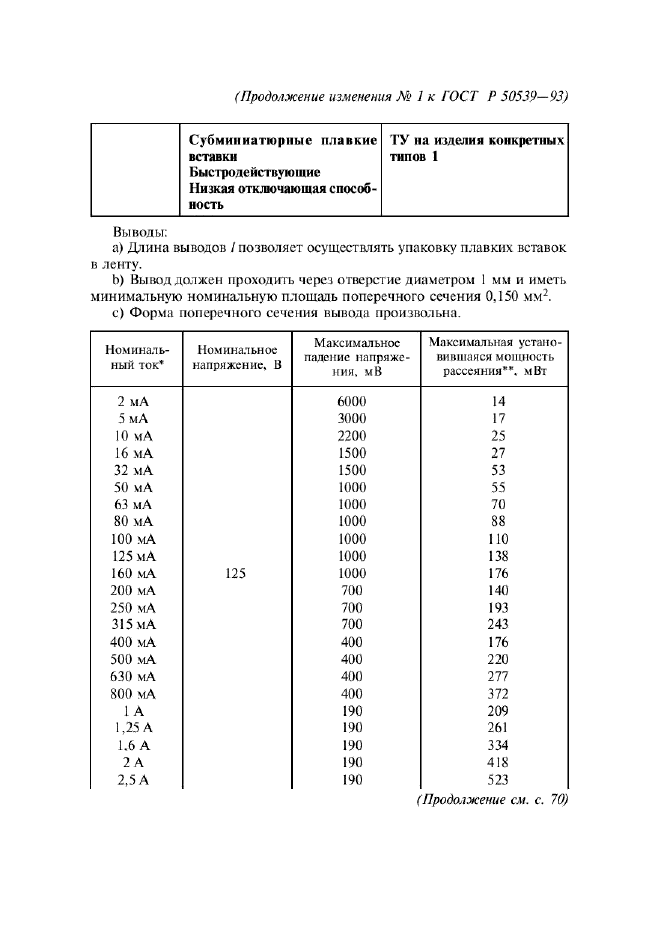

Страница 3

(Продолжение изменения № 1 к ГОСТ Р 50539— 93)

С'убминиатюрные плавкие

ТУ на изделия конкретных

вставки

типов 1

Ьыстроле йству ю шие

Низкая отключающая способ

ность

Выводы:

a)    Длина выводов / позволяет осуществлять упаковку плавких вставок в ленту.

b)    Вывод должен проходить через отверстие диаметром ! мм и иметь минимальную номинальную площадь поперечного сечения 0.150 мм2.

c)    Форма поперечного сечения вывода произвольна.

Номинальный ток*

Номинальное напряжение. И

Максимальное паление напряжении. мВ

Максимальная установившаяся мощность рассеяния"". мВт

2 мА

6000

14

5 мА

3000

17

10 мА

2200

25

16 мА

1500

27

32 мА

1500

53

50 мА

1000

55

63 мА

1000

70

80 мА

1000

88

100 мА

1000

110

125 мА

1000

138

160 мА

125

1000

176

200 мА

700

140

250 мА

700

193

315 мА

700

243

400 мА

400

176

500 мА

400

220

630 мА

400

277

800 мА

400

372

1 А

190

209

1,25 А

190

261

1.6 А

190

334

2 А

190

418

2,5 А

190

523

(Продолжение см. с. 70)

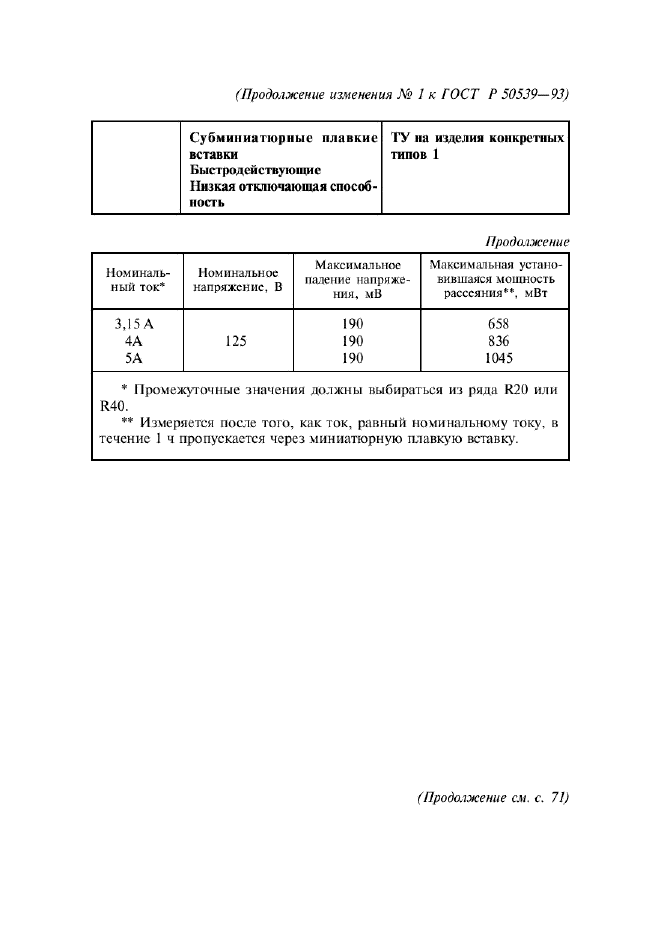

Страница 4

(Продолжение изменения № 1 к ГОСТ Р 50539-93)

Субминиатюрные плавкие

ТУ на изделия конкретны*

вставки

типов 1

Быстродействующие

Низкая отключающая способ

ность

Продолжение

Номинальный ток*

Номинальное напряжение. В

Максимальное падение напряжения, мВ

Максимальная установившаяся мощность рассеяния*1*1, мВт

3,15 А

190

658

125

190

836

190

1045

* Промежуточные значения должны выбираться из ряда R20 или R40.

** Измеряется после того,

как ток, равный номинальному току, в

течение I ч пропускается через миниатюрную плавкую вставку.

(Продолжение см. с. 71)

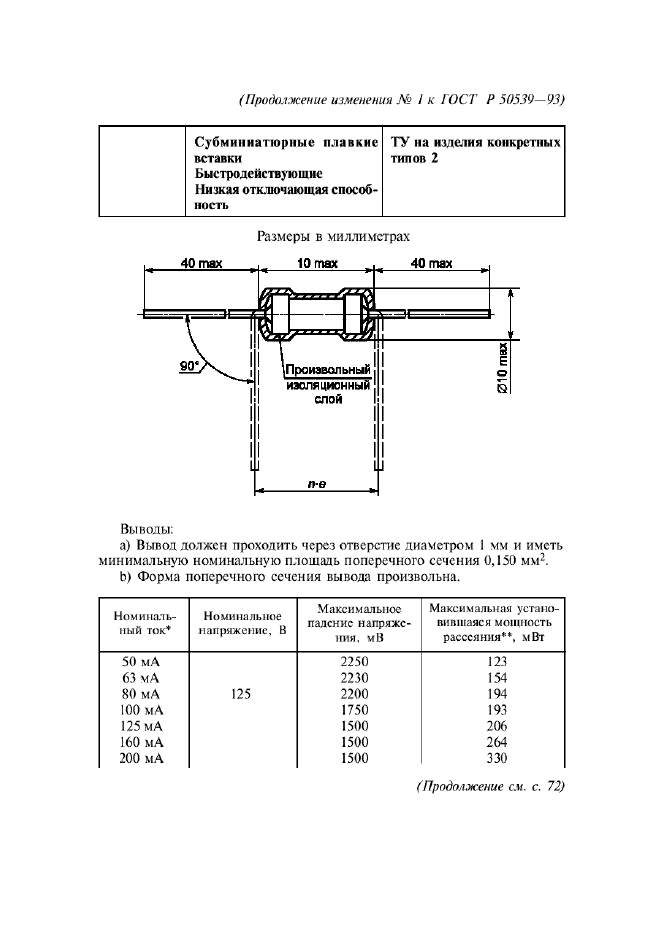

Страница 5

(Продолжение изменении № I к ГОСТ Р 50539-93)

Субминнапорные плавкие

ТУ на изделия конкретных

вставки

типов 2

Быстродействующие

Ни зкая отключающая способ

ность

Размеры в миллиметрах

11

5

Е

о

Q

Вы полы:

a)    Вывод должен проходить через отверстие диаметром 1 мм и иметь минимальную номинальную плошадь поперечного сечения 0,150 мм2.

b)    Форма поперечного сечения вывода произвольна.

Номинальный ток4

Номинальное напряжение, В

Максимальное паление напряжения. мВ

Максимальная установившаяся мощность рассеяния**, мВт

50 мА

2250

123

63 м А

2230

154

80 мА

125

2200

194

100 мА

1750

193

125 мА

1500

206

160 мА

1500

264

200 мА

1500

330

(Продолжение см. с. 72)

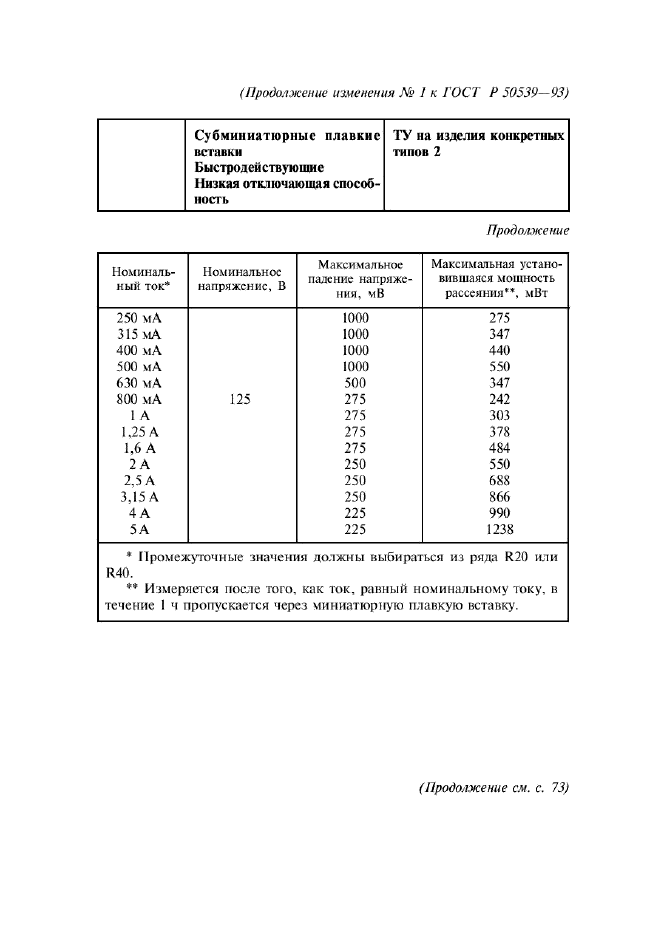

Страница 6

(Продолжение изменения I к ГОСТ Р 50539-93)

Субчиниатюрныс плавкие

ТУ на изделия конкретных

вставки

типов 2

Быстродействующие

Низкая отключающая способ

ность

Продолжение

Номинальный ток*

Номинальное напряжение, В

Максимальное падение напряжения. мВ

Максимальная установившаяся мощность рассеяния**, мВт

250 мА

1000

275

315 мА

1000

347

400 мА

1000

440

500 мА

1000

550

630 мА

500

347

800 мА

125

275

242

1 А

275

303

1,25 А

275

378

1,6 А

275

484

2 А

250

550

2,5 А

250

688

3,15 А

250

866

4 А

225

990

5 А

225

1238

* Промежуточные значения должны выбираться из ряда R2Q или R40.

** Измеряется после того, как ток, равный номинальному току, в

течение 1 ч пропускается через миниатюрную плавкую вставку.

(Продолжение см. с. 73)

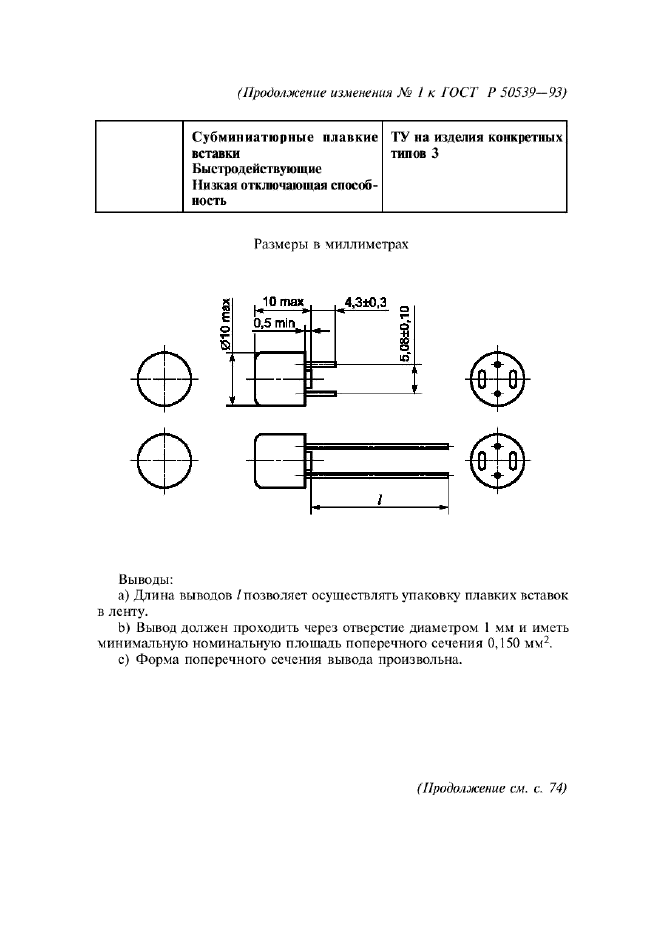

Страница 7

(Продолжение изменения № I к ГОСТ Р 50539-93)

Субминиатюрные плавкие

ГУ на изделия конкретных

вставки

типов 3

Ьыетродсйствующие

Низкая отключающая способ

ность

Размеры в миллиметрах

Выводы:

a)    Длина выполов / позволяет осуществлять упаковку' плавких вставок в ленту.

b)    Вывод должен проходить через отверстие диаметром 1 мм и иметь минимальную номинальную плошадь поперечного сечения 0.150 мм2.

c)    Форма поперечного сечения вывода произвольна.

(Продолжение см. с. 74)

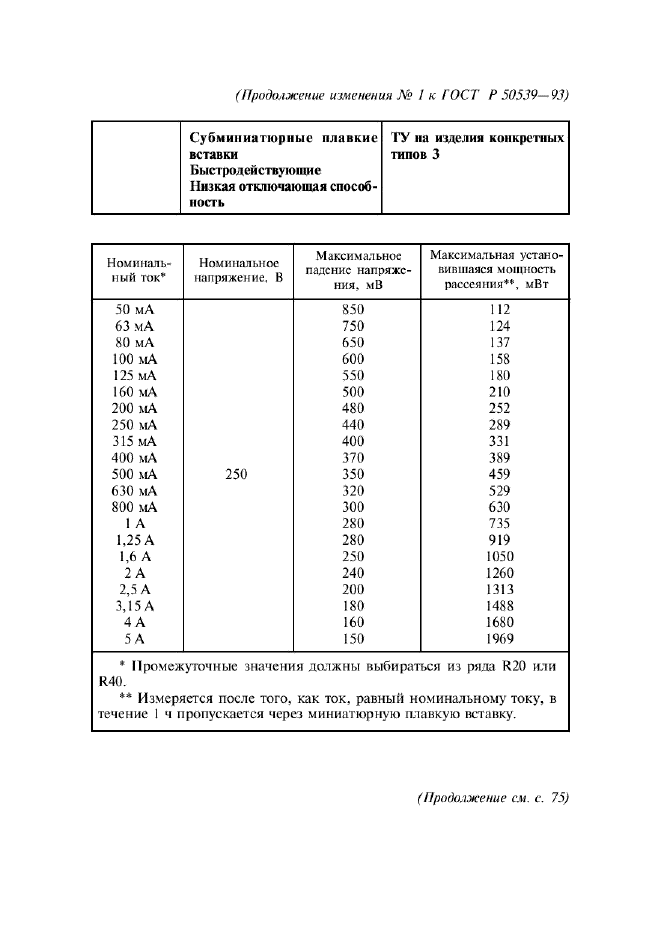

Страница 8

(Продолжение изменения № I к ГОСТ Р 50539-93)

Субминиатюрные плавкие

ТУ на изделия конкретны*

вставки

типов 3

Быстродействующие

Низкая отключающая способ

ность

Номинальный ток*

Номинальное напряжение. В

Максимальное падение напряжения, мВ

Максимальная установившаяся МОЩНОСТЬ рассеяния**, мВт

50 мА

850

112

63 мА

750

124

80 мА

650

137

100 мА

600

158

125 мА

550

180

160 мА

500

210

200 х»А

480

252

250 мА

440

289

315 мА

400

331

400 мА

370

389

500 мА

250

350

459

630 мА

320

529

800 мА

300

630

1 А

280

735

1,25 А

280

919

1,6 А

250

1050

2 А

240

1260

2,5 А

200

1313

3,15 А

180

1488

4 А

160

1680

5 А

150

1969

* Промежуточные значения должны выбираться из ряда R20 или R40.

** Измеряется после того, как ток, равный номинальному току, в

течение 1 ч пропускается через миниатюрную плавкую вставку.

(Продолжение см. с. 75)

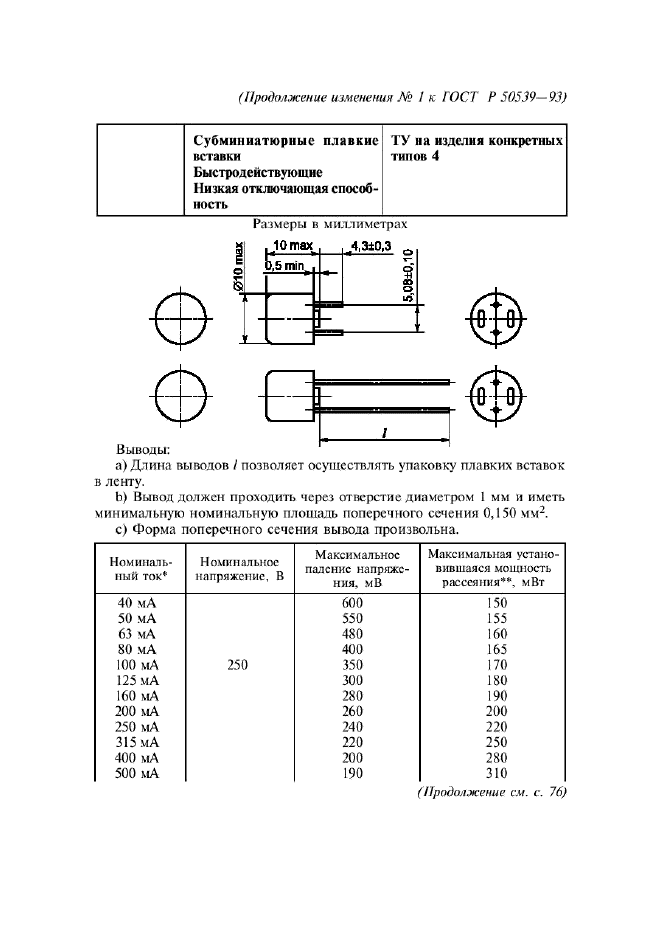

Страница 9

(Продолжение изменения № / к ГОСТ Р 50539— 93)

Субминиатюрные плавкие

ТУ на изделия конкретных

вставки

типов 4

Быстродействующие

Низкая отключающая способ

ность

Размеры и миллиметрах

Выводы:

а) Длина выводов I позволяет осуществлять упаковку плавких вставок в ленту.

Ь> Вывод должен проходить через отверстие диаметром 1 мм и иметь минимальную номинальную плошаль поперечного сечения 0,150 мм2, с) Форма поперечного сечения вывода произвольна.

Номинальный ток*

Номинальное напряжение. В

Максимальное паление напряжения, мВ

Максимальная установившаяся мощность рассеяния**, мВт

40 мА

600

150

50 мА

550

155

63 мА

480

160

80 мА

400

165

100 мА

250

350

170

125 мА

300

180

160 мА

280

190

200 мА

260

200

250 мА

240

220

315 мА

220

250

400 мА

200

280

500 мА

190

310

(Продолжение см. с. 76)

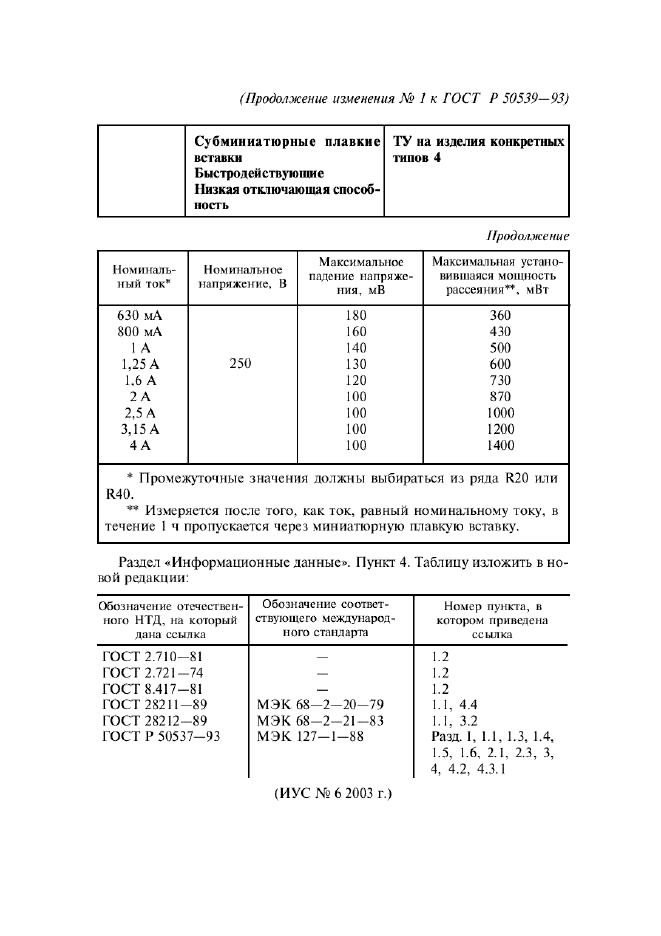

Страница 10

(Продолжение изменения Л$» 1 к ГОСТ Р 50539-93)

Субминиатюрныс плавкие

IT на изделия конкретных

вставки

типов 4

Быстродей ствуюпше

Низкая отключающая способ

ность

Продолжение

Номинальный ток*

Номинальное напряженке. 13

Максимальное паление напряжения. мВ

Максимальная установившаяся мощность рассеяния**, мВт

630 мА

180

360

800 мА

160

430

1 А

140

500

1.25 А

250

130

600

1.6 А

120

730

2 А

100

870

2.5 А

100

1000

3,15 А

100

1200

4 А

100

1400

* Промежуточные значения должны выбираться из ряда R20 или R40.

** Измеряется после того, как ток, равный номинальному току, в

течение 1 ч пропускается через миниатюрную плавкую вставку.

Раздел «Информационные данные». Пункт 4. Таблицу изложить в ноной редакции:

Обозначение отечествен

Обозначение соответ

Номер пункта, ь

ного НТД, на который

ствующего международ

котором приведена

дана ссылка

ного стандарта

ссылка

ГОСТ 2.710-81

1.2

ГОСТ 2.721-74

1.2

ГОСТ 8.417-81

1.2

ГОСТ 28211-89

МЭК 68-2-20-79

1.1, 4.4

ГОСТ 28212-89

МЭК 68-2-21-83

1.1, 3.2

ГОСТ Р 50537-93

МЭК 127-1-88

Разд. 1, 1.1, 1.3, 1.4, 1.5, 1.6, 2.1, 2.3, 3, 4, 4.2, 4.3.1

(ИУС № 6 2003 г.)
