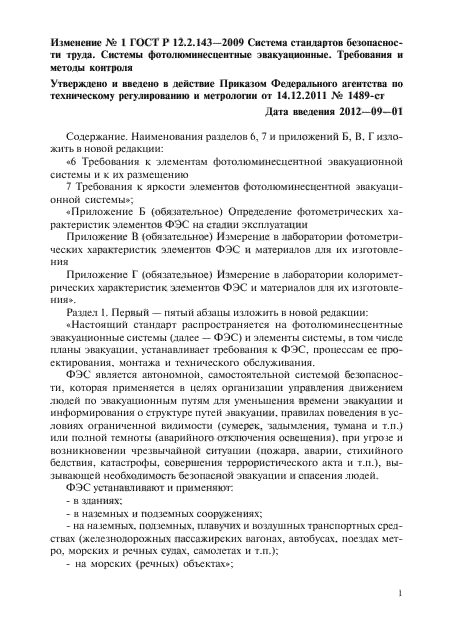

И вменение № 1 ГОСТ Р 12.2.143-2009 Система стандартов Гкчопаспости ipy.ia. Системы фотолюмннссиснтныс эвакуационные. Требования и методы контроля

Утверждено и введено в действие Прикаюм Федерального агентства по техническому регулированию н метрологии от 14.12.2011 Кч 1489-сг

Дата введения 2012—09—01

Содержание. Наименования разделов 6, 7 и приложений Б, В. Г изложить в новой редакции:

«6 Требовании к элементам фотолюминесценции! эвакуационной системы и к их размещению

7 Требовании к Яркости элементов фотолюминесцснтной эвакуационной системы»;

«Приложение Б (обязательное) Определение фотометрических характеристик элементов ФЭС на стадии эксплуатации

Приложение В (обязательное) Измерение в лаборатории фотометрических характеристик элементов ФЭС и материалов для их изготовления

Приложение [' (обязательное) Измерение в лаборатории колориметрических характеристик элементов ФЭС и материалов .тля их изготовления».

Раздел I. Первый — пятый абзацы изложить в новой редакции:

«Настояший стандарт распространяется на фотолюминсснентныс эвакуационные системы (далее — ФЭС) и элементы системы, в том числе гслаиы эвакуации, устанавливает требования к ФЭС. процессам се проектирования. монтажа и технического обслуживания.

ФЭС является автономной, самостоятельной системой безопасности. которая применяется в целях организации упраатения движением людей по эвакуационным путям для уменьшения времени эвакуации и информирования о структуре путей эвакуации, правилах повеления в условиях ограниченной видимости (сумерек, задымления, тумана и т.п.) или полной темноты (аварийного отключения освещения), при угрозе и возникновении чрезвычайной ситуации (пожара, аварии, стихийного бедствия, катастрофы, совершения террористического акта и т.п.), вызывающей необходимость безопасной эвакуации и спасения людей.

ФЭС устанавливают и применяют:

-    в зааииях:

-    в наземных и подземных сооружениях;

-    на наземных, подземных, плавучих и воздушных транспортных средствах (железнодорожных пассажирских вагонах, автобусах, поездах метро. морскз1Х и речных судах, самолетах и т.п.);

-    на морских (речных) объектах»;

I (Продолжение Изменения М' I к ГОСТ Р 12.2.143-2009)

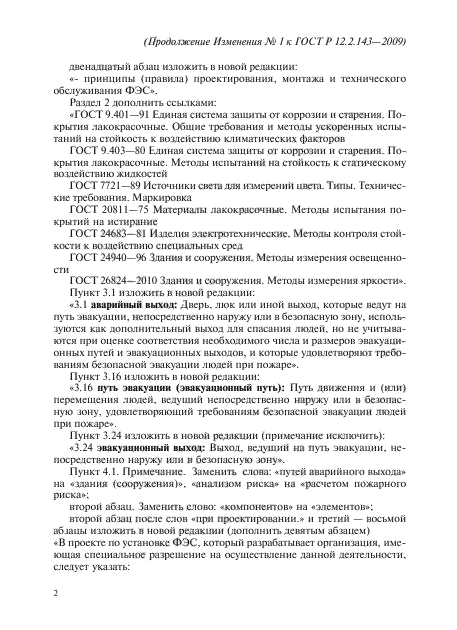

двенадцатый абзац итожить в новой редакции:

«- принципы (правила) проектирования, монтажа и технического обслуживания ФЭС*.

Раздел 2 дополнить ссылками:

«ГОСТ 9.401-91 Единая система зашиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 9.403-80 Единая система зашиты от коррозии н старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей

ГОСТ 7721-89 Источники света для и змерений цвета. Типы. Технические требования. Маркировка

ГОСТ 20811-75 Материалы лакокрасочные. Методы испытания покрытий на истирание

ГОСТ 24683-81 Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред

ГОСТ 24940—% Здания и сооружения. Методы измерения освещенности

ГОСТ 26824-2010 Здания и сооружения. Методы измерения яркости». Пункт 3.1 изложить в новой редакции:

*3.1 аварийный выход: Дверь, люк или иной выход, которые ведут на путь эвакуации, непосредственно наружу или в безопасную зону, используются как дополнительный выход для спасания людей, но нс учитываются при оценке соответствия необходимого числа и размеров эвакуационных путей и эвакуационных выходов, и которые удоатстворяют требованиям безопасной эвакуации людей при пожаре*.

Пункт 3.16 изложить в новой редакции:

«3.16 путь эвакуации (эвакуационный путь): Путь движения и (или) перемещения людей, ведущий непосредственно наружу или в безопасную зону, удоатетворяющий требованиям безопасной эвакуации людей при пожаре*.

Пункт 3.24 изложить в новой редакции (примечание исключить): «3.24 эвакуационный выход: Выход, ведущий на путь эвакуации, непосредственно наружу или в безопасную зону».

Пункт 4.1. Примечание. Заменить слова: «путей аварийного выхода» на «здания (сооружения)*, «анатизом риска» на «расчетом пожарного риска»:

второй абзац. Заменить слово: «компонентов» на «элементов»: второй абзац после слов «при проектировании.» и третий — восьмой абзацы изложить в новой редакции (дополнить девятым абзацем)

«В проекте по установке ФЭС, который разрабатывает организация, имеющая специальное разрешение на осуществление данной деятельности, следует указать:

(Продазжение Изменения № I к ГОСТ И 12.2.143-2009)

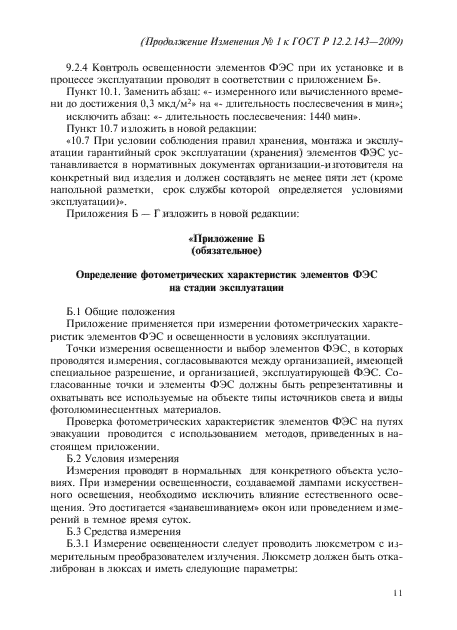

9.2.4 Контроль освсшснносш элементов ФЭС при их установке и в процессе эксплуатации проводят в соответствии с приложением Б».

Пункт 10.1. Заменить абзац:«- измеренного или вычисленного времени до достижения 0.3 мкд/м²* на «- длительность послесвечения в мин»;

исключить абзац: •- длительность послесвечения: 1440 мин».

Пункт 10.7 изложить в новой редакции:

• 10.7 При условии соблюдения правил хранения, монтажа и эксплуатации гарантийный срок эксплуатации (хранения) элементов ФЭС устанавливается в нормативных документах организашш-изттовкгеля на конкретный вид изделия и должен составлять нс менее пяти лет (кроме напольной разметки, срок службы которой определяется условиями эксплуатации)*.

Приложения Б — Г изложить в новой редакции:

«Приложение Б (обязательное)

Определение фотометрических характеристик элементов ФЭС на стадии эксплуатации

Б. 1 Общие наложения

Приложение применяется при измерении фотометрических характеристик элементов Ф ЭС и освещенности в условиях эксплуатации.

Точки и змерения освещенности и выбор элементов ФЭС. в которых проводятся измерения, согласовываются между организацией, имеющей специальное разрешение, и организацией, эксплуатирующей ФЭС. Согласованные точки и элементы ФЭС должны быть репрезентативны и охватывать все используемые на объекте типы источников света и виды <|юголюми11ссиснтных материалов.

Проверка фотометрических характеристик элементов ФЭС на путях эвакуации проводится с использованием методов, приведенных в настоящем приложении.

Б.2 Условия измерения

Измерения проводят в нормальных для конкретного объекта условиях. При измерении освещенности, создаваемой лампами искусственного освещения, необходимо исключить влияние естественного освещения. Это достигается «'занавешиванием» окон или проведением измерений в темное время суток.

Б.З Средства измерения

Б.3.1 Измерение освещенности следует проводить люксметром с измерительным преобразователем излучения. Люксметр должен быль от калиброван в люксах и иметь следующие параметры:

11

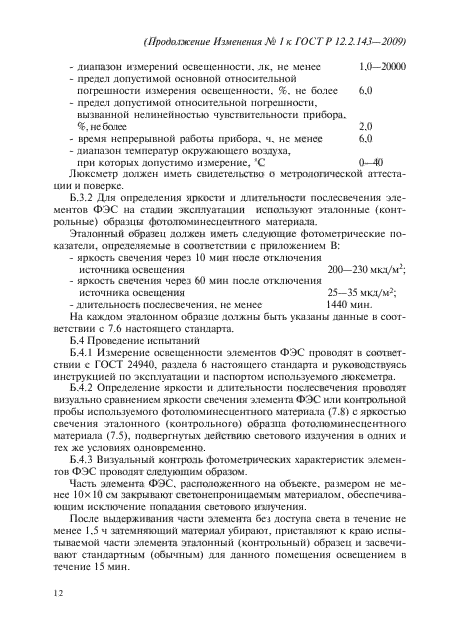

(Продолжение Изменения № / к ГОСТ Р 12.2.143-2009)

-    диапазон измерений освещенности, лк. нс менее    1.0—20000

-    предел допустимой основной относительной погрешности измерения освещенности. %. нс более

-    предел допустимой относительной погрешности, вызванной нелинейностью чувствительности прибора.

%. небелое

-    время непрерывной работы прибора, ч, не менее

-    диапазон температур окружающего воздуха, при которых допустимо измерение, 'С

Люксметр должен иметь свидетельство о метрологической аттестации и поверке.

Б.3.2 Для определения яркости и длительности послесвечения элементов ФЭС на стадии эксплуатации используют эталонные (контрольные) образцы фотолюминссиснтного материала.

'Эталонный образен должен иметь следующие фотометрические показатели. определяемые в соответствии с приложением В:

-    яркость свечения через 10 мин после отключения

источника освещения    200—230 мкд/м^г:

-    яркость свечения через 60 мин после отключения

источника освещения    25—35 мкд/м²;

-    длительность послесвечения, нс менее    1440 мин.

На каждом эталонном образце должны быть указаны данные в соответствии с 7.6 настоящего стандарта.

Б.4 Проведение испытаний

Б.4.1 Измерение освещенности элементов ФЭС проводят в соответствии с ГОСТ 24940. раздела 6 настоящего стандарт и руководствуясь инструкцией по эксплуатации и паспортом используемого люксметра.

Б.4.2 Определение яркости и длительности послесвечении проводят визуально сравнением яркости свечении элемента ФЭС или контрольной пробы используемого фотолюминесцснтного материала (7.8) с яркостью свечения эталонного (контрольного) образца фотолюминесцснтного материала (7.5), подвергнутых действию светового излучения в одних и тех же условиях одновременно.

БАЗ Визуальный контроль фотометрических характеристик элементов ФЭС проводит следующим образом.

Часть элемента ФЭС. расположенного на объекте, размером нс менее 10x10 см закрывают светонепроницаемым материалом, обеспечивающим исключение попадания светового излучения.

После выдерживания част элемента без доступа света в течение не менее 1.5 ч -затемняющий материал убирают, приставляют к краю испытываемой части элемента этатонный (контрольный) образен и засвечивают стандартным (ибычным) для данного помещения освещением в течение 15 мин.

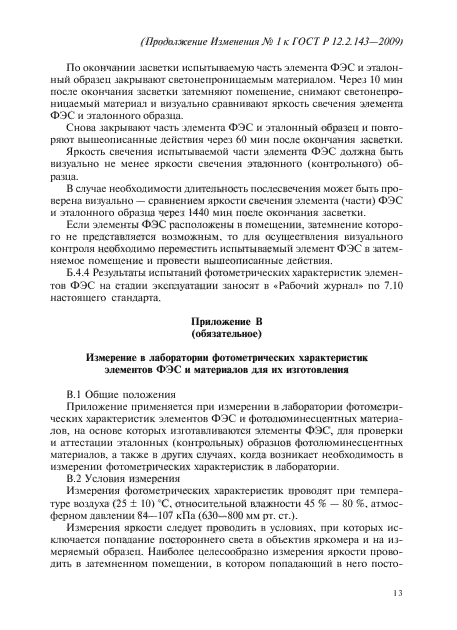

(Продолжение Изменения № I к ГОСТ И /2.2. /42—2009)

По окончании засветки испытываемую часть элемента ФЭС и эталонный образе и закрывают светонепроницаемым материалом. Через 10 мин после окончания засвет ки затемняют помещение, снимают светонепроницаемый материал и визуально сравнивают яркость свечения элемента ФЭС и эталонного образца.

Снова закрывают часть элемента ФЭС и эталонный образен и повторяют вышеописанные действия через 60 мин после окончания засветки.

Яркость свечения испытываемой части элемента ФЭС должна быть визуально нс менее яркости свечения эталонного (контрольною) образца.

В случае необходимости длительность послесвечения может быть проверена визуально — сравнением яркости свечения элемента (части) ФЭС и эталонного образца через 1440 мин после окончания засветки.

Если элементы ФЭС расположены в помещении, затемнение которого не представляется возможных!, то для осуществления визуального контроля необходимо переместить испытываемый элемент ФЭС в затемняемое помещение и провести вышеописанные действия.

Б.4.4 Результаты испытаний фотометрических характерист ик элементов ФЭС на стадии эксплуатации заносят в «Рабочий журнал» но 7.10 настоящего стандарта.

Приложение В (обязательное)

Измерение в лаборатории фотометрических характеристик элементов ФЭС и материалов для нх изготовления

B.I Общие положения

Приложение применяется при и змерении в лаборатории фотометрических характеристик элементов ФЭС и фотолюминссцснтных материалов. на основе которых изготавливаются элементы ФЭС, для проверки и аттестации эталонных (контрольных) образцов фотолюминссцснтных материалов, а также в других случаях, когда возникает необходимость в измерении фотометрических характеристик в лаборатории.

В.2 Условия измерения

Измерения фотометрическз1Х характеристик проводят при температуре воздуха (25 ± 10) ‘С. относительной атажности 45 % — 80 %. атмосферном даатснии 84—107 кПа (630—800 мм рг. ст.).

Измерения яркости следует проводить в уеловзшх. при которых исключается попадание постороннего света в объектив яркомера и на замеряемый образец. Наиболее целесообразно измерения яркости проводить в затемненном помещении, в котором попадающий в него посто-

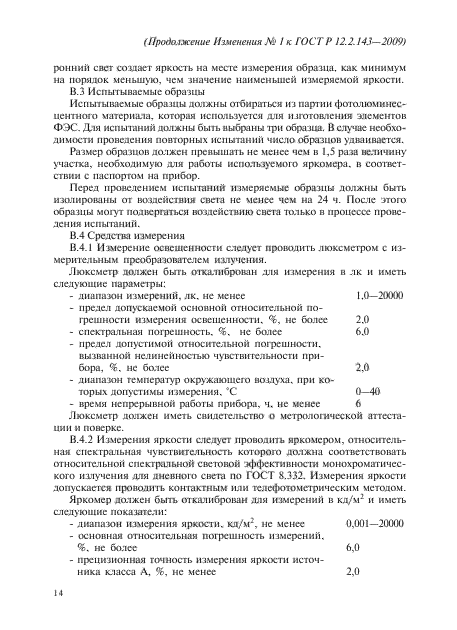

13 (Продолжение Изменения № У к ГОСТ Р 12.2. N3—2009)

ронний с вег создаст яркость на мссге измерении образца, как минимум на порядок меньшую, чем значение наименьшей измеряемой яркости.

В.З Испы тываемые образны

Испытываемые образцы должны 01бираться из партии фотолюминсс-центного материала, которая используется для изготовления элементов ФЭС. Для испытаний должны быть выбриты три образца. В случае необходимости проведения повторных испытаний число образцов удваивается.

Размер образцов должен превышать не менее чем в 1,5 раза величину участка, необходимую для работы используемого яркомера. в соответствии с паспортом на прибор.

Перед проведением испытаний измеряемые образны должны быть изолированы от воздействия света не менее чем на 24 ч. Посте этого образны могут подвергаться воздействию света только в процессе проведения испытаний.

В.4 Средства измерения

В.4.1 И змерение освещенности следует проводить люксметром с измерительным преобразователем излучения.

Люксметр должен быть откалиброван для измерения в лк и иметь

Люксметр должен иметь свидетельство о метрологической аттестации и поверке.

В.4.2 Измерения яркости следует проводить иркомером, относительная спектральная чувствительность которого должна соответствовать относительной спектральной световой эффективности монохроматического излучения для дневного света по ГОСТ 8.332. Измерения яркости допускается проводить контактным или телефотомстричсскмм методом.

Яркомер должен быть откалиброван для измерений в кдДг и иметь следующие показатели:

-    диапазон измерения яркости. кд/м^г, не менее    0,001—20000

-    основная относительная погрешность измерений.

%. не более    6,0

-    прецизионная точность измерения яркости источника класса А. %, нс менее

U

(Прсхкижение Изменения № I к ГОСТ И 12.2.143—2009)

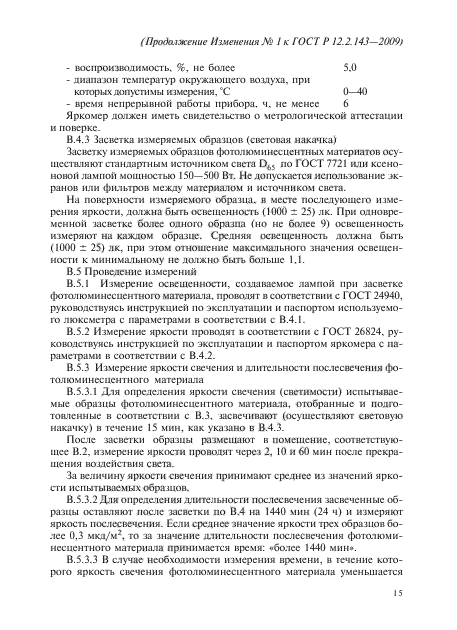

-    воспроизводимость. %, нс батсс    5.0

-    диапазон температур окружающего воздуха, при

которых допусти мы измерения. ‘С    0—40

-    время непрерывной работы прибора, ч. нс менее 6

Яркомер должен иметь свидетельство о метрологической аттестации

и поверке.

ВАЗ Засветка измеряемых образцов (световая накачка)

Засветку измеряемых образцов фотолюмпнссцснтных матсриатов осуществляют стандартным источником света D_6$ по ГОСТ 7721 или ксеноновой лампой мощностью 150—500 Вт. Не допускается использование зк-ранов или фильтров между материалом и источником света.

На поверхности измеряемого образца, в месте последующего измерения яркости, должна быть освещенность (1000 г 25) лк. При одновременной засветке более одного образца (но нс батсс 9) освещенность измеряют на каждом образце. Средняя освещенность датжна быть (1000 г 25) лк. при -зтом отношение максимального значения освещенности к минимальному не должно быть больше 1.1.

В.5 Проведение измерений

B.S.1 Измерение освещенности, создаваехюс лампой при засветке фоталюминссцснтного материала, проводят в соответствии с ГОСТ 24940. руководствуясь инструкцией по эксплуатации и паспортом используемого люксметра с параметрами в соответствии с В.4.1.

В.5.2 Измерение яркости проводят в соответствии с ГОСТ 26824. руководствуясь инструкцией по эксплуатации и паспортом яркомера с параметрами в соответствии с В.4.2.

В.5.3 Измерение яркости свечения и длительности послесвечения фо-голюминссцснгного материала

В.5.3.1 Ятя определения яркости свечения (светимости) испытываемые образцы фотолюминссцснтного материала, отобранные и подготовленные в соответствии с В.З. засвечивают (осушсстатяют световую накачку) в течение 15 мин, как указано в ВАЗ.

После засветки образны размещают в помещение, соответствующее В.2. измерение яркости проводят через 2, 10 и 60 мии после прекращения воздействия света.

За величину яркости свечения принимают среднее из значений яркости испытываемых образцов.

В.5.3.2 Яти определения длительности послесвечения засвеченные образны оставляют после засветки по В.4 на 1440 мин (24 ч) и измеряют яркость послесвечения. Если среднее значение яркости трех образной более 0.3 мкд/м*. то за значение длительности послесвечения фотатюми-нссцснтнога материала принимается время: «более 1440 мин».

В.5.3.3 В случае необходимости измерения времени, в течение которого яркость свечения фотолюминссиснтного материала уменьшается

IS

(Продолжение Изменения М¹1 к ГОСТ Р 12.2.143-2009)

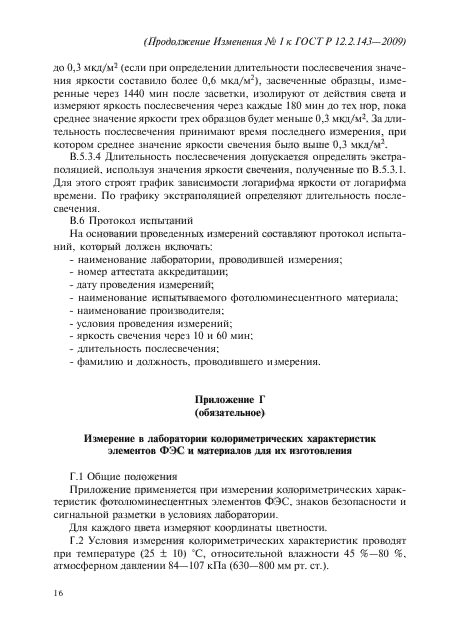

до 0,3 мкд/м² (если при определении длительности послесвечении значения яркости составило более 0,6 мкд/м²), засвеченные обратны, измеренные через 1440 мин после засветки, изолируют от действия света и измеряют яркость послесвечения через каждые ISO мин до тех пор, пока среднее значение яркости трех образцов будет меньше 0,3 мкд/м². За длительность послесвечения принимают время последнего измерения, при котором среднее значение яркости свечения было выше 0,3 мкд/м².

В.5.3.4 Длительность послесвечения допускается определять экстраполяцией. используя значения яркости свечения, полученные по В.5.3.1. Для этого строят трафик зависимости логарифма яркости от логарифма времени. По графику экстраполяцией определяют длительность послесвечения.

В.6 Протокол испытаний

На основании проведенных измерений составляют протокол испытаний, который должен включать:

-    наименование лаборатории, проводившей измерения;

-    номер аттестата аккредитации;

-    дату проведения измерений;

-    наименование испытываемого фотолюмннссцентного материала;

-    наименование производителя:

-    условия проведения измерений;

-    яркость свечения через 10 и 60 мин;

-    длительность послесвечения:

-    фамилию и должность, проводившего итмерсния.

Приложение Г (обязательное)

Измерение в лаборатории колориметрических характеристик элементов ФЭС и материалов для их изготовления

Г.1 Обшис положения

Приложение применяется при измерении колориметрических характеристик фототюминссиснтных элементов ФЭС. знаков безопасности и сигнальной разметки в условиях лаборатории.

Для каждого цвета измеряют координаты цветности.

Г.2 Условия измерения колориметрических характеристик проводят при температуре (25 ± 10) ‘С, относительной влажности 45 %—80 %. атмосферном давлении S4—107 кПа (630—ХОО мм рт. ст.).

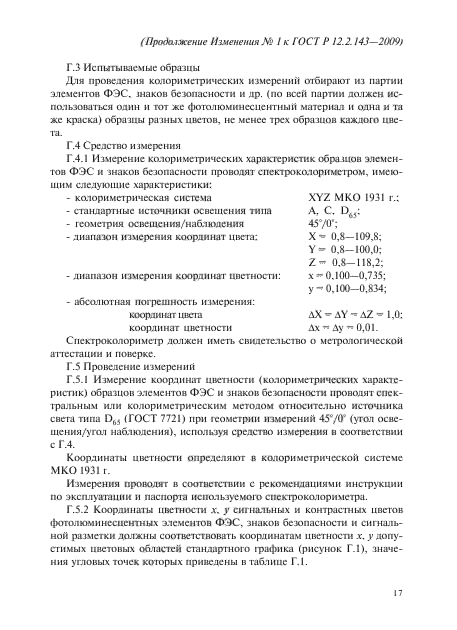

(Продолжение Изменения № I к ГОСТ И 12.2.143—2009)

Г.З Испытываемые обраты

Для проведения колориметрических измерений отбирают из партии элементов ФЭС. знаков безопасности и др. (по всей партии должен использоваться один и тот же фотолюминеснсктныи материал и одна и та же краска) образны разных цветов, не менее трех образцов каждого цвета.

Г.4 Средство и змерения

Г.4.1 Измерение колориметрических характеристик образцов элементов ФЭС и знаков безопасности проводят спектроколоримсгром. имеющим следующие характеристики:

- колориметрическая система    XYZ МКО 1931 г.:

-    стандартные источники освещения типа    А. С. D_6J:

- геометрия освешсния/наблюдеиия    45"ДГ;

-    диапазон измерения координат цвета:    X » 0,8—109.8;

Y- 0.8-100.0:

Z* 0.8-118,2;

- диапазон измерения координат цветности:    х    *■    0.100—0,735;

у-^0,100-0.834;

- абсолютная погрешность измерения:

координат цвета    ДХ    ~ AY - AZ - 1,0;

координат цветности    Ах    « Ду " 0,01.

Сиектроколоримстр должен иметь свидетельство о метрологической аттестации и поверке.

Г.5 Проведение измерений

Г.5.1 Измерение координат цветности (колориметрических характеристик) образцов элементов ФЭС и знаков безопасности проводят спектральным или колориметрическим методом относительно источника света типа D₆, (ГОСТ 7721) при геометрии измерений 45‘/0* (угол освс-щения/угол наблюдения), используя средство измерения в соответствии с Г.4.

Координаты цветности определяют в колориметрической системе МКО 1931 г.

Измерения проводят в соответствии с рекомендациями инструкции по эксплуатации и паспорта используемого спсктроколориметра.

Г.5.2 Координаты цветности х. у сигнальных и контрастных цветов фотолюминссиснтных элементов ФЭС. знаков безопасности и сигнальной разметки должны соответствовать координатам цветности х. у допустимых цветовых областей стандартного графика (рисунок Г.1), значения угловых точек которых приведены в таблице Г.1.

17

(Продолжение Изменения № I к ГОСТ Р 12.2.143-2009)

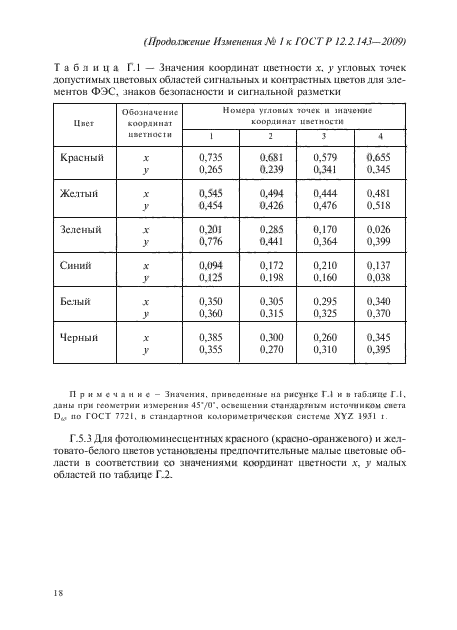

Таблица Г.1 — Значения координат цветности х. у угловых точек допустимых цветовых областей сигнальных и контрастных цветов для элементов ФЭС, знаков безопасности и сигнальной разметки

Цвет Обонычсние координат цветное I и Номера углопм* KODp.ui иат точек и шаченне IIBC1 и ости 1 2 3 4 Красный X 0.735 0.681 0.579 0.655 У 0.265 0.239 0,341 0.345 Желтый X 0.545 0.494 0,444 0.481 У 0.454 0.426 0,476 0.518 Зеленый X 0,201 0.285 0.170 0.026 У 0,776 0.441 0.364 0.399 Синий X 0,094 0,172 0,210 0.137 У 0.125 0.198 0.160 0,038 Белый X 0.350 0.305 0.295 0.340 У 0.360 0.315 0.325 0,370 Черный X 0.385 0.300 0.260 0.345 у 0,355 0.270 0.310 0,395

Примечание - Значения, приведенные на рисунке Г.1 и в габ.тиис Г.1, даны при геометрии И1мсрснмя 45*/0\ освещении сгандартиым исю'шиком света D* но ГОСТ 7721. и стаидаргион кодоримстричсскон системе XYZ 1931 i

Г.5.3 Для фотолюминссцентных красного (красно-оранжевого) и жсл-товато-белого цветов устано&тены предпочли* льныс малые цветовые области в соответствии со значениями координат цветности л\ у малых областей по таблице Г.2.

is

(Протяжение Пшенения№ 1 к ГОСТ Р 12.2.143-2009)

колориметрические и фотометрические характеристики сигнальных и контрастных цветов элементов ФЭС\ таков безопасности и сигнальной разметки

К - область красною цвета: Ж - область желтого цвета; 3 — область зеленого цвета. С - область синего цвета; Б — область белого цвета: Ч - область черного цвета; / - предпочтительная малая область для желтовато белого фотолюмииесиентното ивета. 2 — предпочтительная малая область хтя красного (красно-оранжевою) фотолюммиесиенгиого цвета

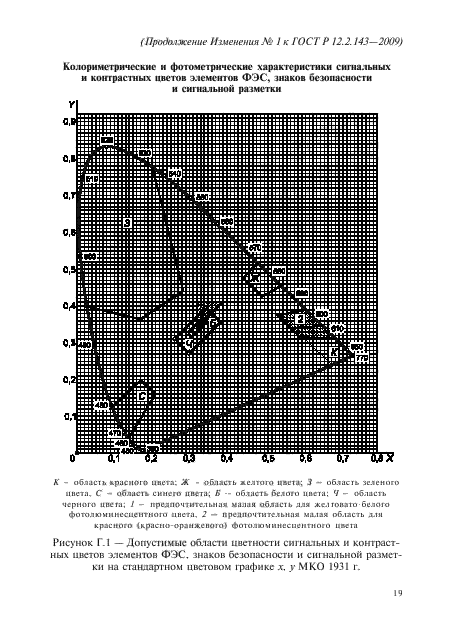

Рисунок Г.1 — Допустимые области цветности сигнальных и контрастных цветов элементов ФЭС. знаков безопасности и сигнальной разметки на стандартном цветовом трафике дг. у МКО 1931 г.

19

(Продолжение Изменения ЛS' / а: ГОСТР 12.2.143-2004')

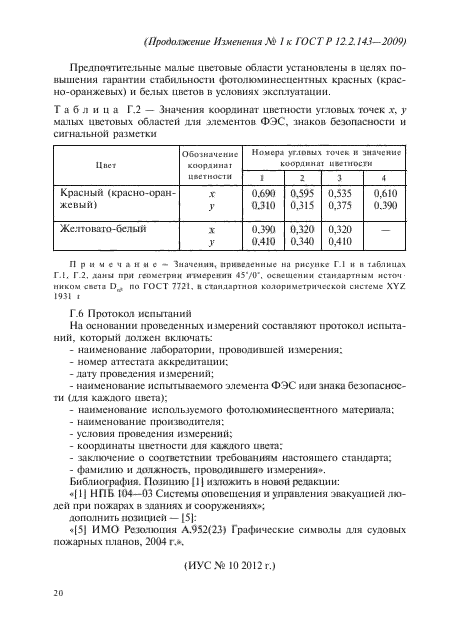

Предпочтительные малые цветовые облает установлены в целях повышения транши стабильности фиголюминеспешных красных (красно-оранжевых) и белых цветов в условиях эксплуатации.

Таблица Г.2 — Значения координат цветности угловых точек дг. у малых цветовых областей для элементов ФЭС, такой безопасности и ситна.тьной разметки

Цвет ОГхММЛЧеМИС коорл НМЛ Номера угловых точек и значение коор.1 пнл! пьет ости цветное» и ■ 2 3 4 Красный (красно-оран- .г 0.690 0.595 0.535 0.610 жевый) У ОЛЮ 0.315 0.375 0.390 Желтовато-белый X У 0.390 0.410 0,320 0.340 0.320 0,410 —

Примечание— Значений, приведенные на рисунке Г.1 и в иблиидх Г.1. Г.2. даны при геометрии итмеренин 45V0’. оснешеинн егэидартиым источником cseia по ГОСТ 7721. в станааршои колориметрической системе XYZ 1931 I

Г.6 Протокол испытаний

На основании проведенных измерений состаатяют протокол испытаний. который должен включать:

-    наименование лаборатории, проводившей измерения:

-    номер аттестата аккредитации:

-    дату проведения измерений;

-    наименование испытываемого элемента ФЭС или знака безопасности (для каждого цвета);

-    наименование используемого фотолюминсспснтного материала:

-    наименование производителя:

-    условия проведения измерений;

-    координаты цветности для каждого цвета:

-    заключение о соответствии требованиям настоящего стандарта;

-    фамилию и должность, проводившего измерения».

Библиография. Позицию |11 изложить в новой редакции:

•| 1| НПБ 104—03 Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях»;

дополнить позицией —15|:

«|5| И МО Резолюция А.952(23) Графические символы для судовых пожарных планов. 2004 г>.

(ИУСХе 10 2012 г.)

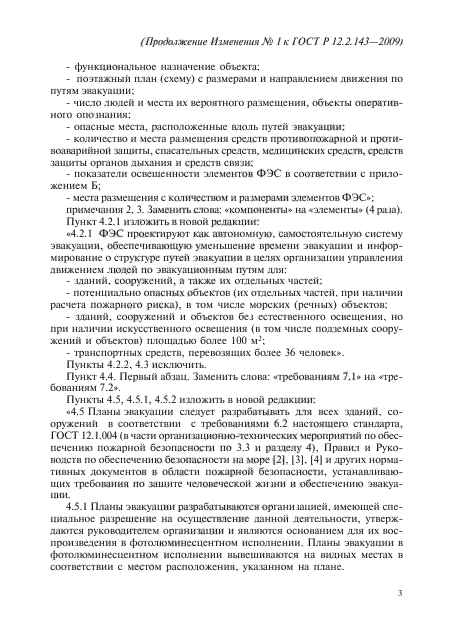

(Проскижение Изменения № I к ГОСТ И 12.2.143—2009)

-    функциональное назначение объекта:

-    поэтажный план (схему) с размерами и направлением движения по путям эвакуации:

-    число людей и места их вероятною размещения, объекты оперативного опознания:

-    опасные места, расположенные вдоль путей эвакуации:

-    количество и места размещения средств противопожарной и проти-воаварийной защиты, спасательных средств, медицинских средств, средств зашиты органов дыхания и средств связи:

-    показатели освещенности элементов ФЭС в соответствии с приложением Б;

-    места размещения с количеством и размерами элементов ФЭС»:

примечания 2. 3. Заменить сюва: «компоненты» на «элементы» <4 раза).

Пункт 4.2.1 и зложить в новой редакции:

«4.2.1 ФЭС проектируют как автономную, самостоятельную систему эвакуации, обеспечивающую уменьшение времени эвакуации и информирование о структуре путей эвакуации в целях организации управления движением людей по эвакуационным путям для:

-    зданий, сооружений, а также их отдельных частей:

-    потенциально опасных объектов (их отдельных частей, при наличии расчета пожарного риска), в том числе морских (речных) объектов:

-    зданий, сооружений и объектов без естественного освещения, но при наличии искусственного освещения (в том числе подземных сооружений и объектов) площадью более 100 м-’;

-    транспортных средств, перевозящих более 36 человек».

Пункты 4.2.2.4.3 исключить.

Пункт 4.4. Первый абзац. Заменить слова: «требованиям 2.1» на «требованиям 7.2».

Пункты 4.5. 4.5.1. 4.5.2 изложить в новой редакции:

«4.5 Планы эвакуации следует разрабатывать для всех зданий, сооружений в соответствии с требованиями 6.2 настоящего стандарта. ГОСТ 12.1.004 (в части организационно-технических мероприятий но обеспечению пожарной безопасности но 3.3 и разделу 4), Правил и Руководств по обеспечению безопасности на морс J2|. |3]. |4) и других нормативных документов в области пожарной безопасности, устанавливающих требования по защите человеческой жизни и обеспечению эвакуации.

4.5.1 Планы эвакуации разрабатываются организацией, имеющей специальное разрешение на осуществление данной деятельности, утверждаются руковод1ггелсм организации и являются основанием для их воспроизведения в фотолюминссиснтном исполнении. Планы эвакуации в фотолюминссиснтном исполнении вывешиваются на видных местах в соответствии с местом расположения, указанном на плане.

3

(Продолжение Изменения М' 1 к ГОСТ Р /2.2.143—2009)

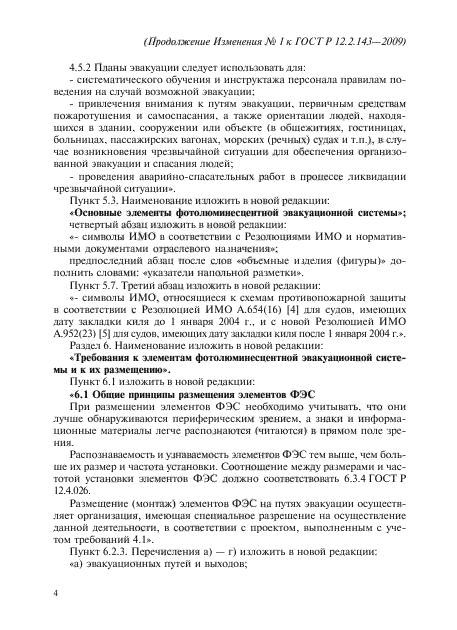

4.5.2 Планы эвакуации следует использовать для:

-    систематического обучения и инструктажа персонала правилам поведения на случай возможной эвакуации:

-    привлечения внимания к путям эвакуации, первичным средствам пожаротушения и самое касания, а также ориенгаиии людей, находящихся в здании, сооружении или объекте (в общежитиях, гостиницах, больницах, пассажирских вагонах, морских (речных) судах и т.и.), в случае возникновения чрезвычайной ситуации для обеспечения организованной эвакуации и спасания людей;

-    проведения аварийно-спасательных работ в процессе ликвидации чрезвычайной ситуации».

Пункт 5.3. Наименование идпожигь в новой редакции:

•    Основные элементы фотолюминесцентнон эвакуационной системы»; четвертый абзац изложить в ноной редакции:

«- символы И МО в соответствии с Резолюциями И МО и нормативными документами отраслевого назначения»:

предпоследний абзац посте слов «объемные изделия (фигуры)* дополнить словами: «указатели канальной разметки».

Пункт 5.7. Третий абзац изложить в новой редакции:

*- символы И МО, относящиеся к схемам противопожарной зашиты и соответствии с Резолюцией И МО А.654( 16) |4| для судов, имеющих дату закладки киля до I января 2004 г., и с новой Резолюцией И МО .•4.952(23) |5) для судов, имеющих дату закладки киля после 1 января 2004 г.». Раздел 6. Наименование наложить в новой редакции:

*    Требования к элементам фоюлюминесцснтной эвакуационной системы и к их размещению ♦.

Пункт 6.1 изложить в новой редакции:

«6.1 Общие принципы размещения элементов ФЭС При размещении элементов ФЭС необходимо учитывать, что они лучше обнаруживаются периферическим зрением, а знаки и информационные материалы легче распознаются (читаются) в прямом пале зрения.

Распознаваемость и узнаваемость злеменгов Ф ЭС тем выше, чем баль-шс six размер и частота установки. Соотношение между размерами и частотой установки элементов ФЭС должно соответствовать 6.3.4 ГОСТ Р 12.4.026.

Размещение (монтаж) элементов ФЭС на путях эвакуации осуществляет организация, имеющая специальное разрешение на осуществление данной деятельности, в соответствии с проектом, выполненным с учетом требований 4.1».

Пункт 6.2.3. Перечисления а) — г) изложить в новой редакции:

•а) эвакуационных путей и выходов;

(Продолжение Изменения Л6 / к ГОСТ Р /2.2.143—2009)

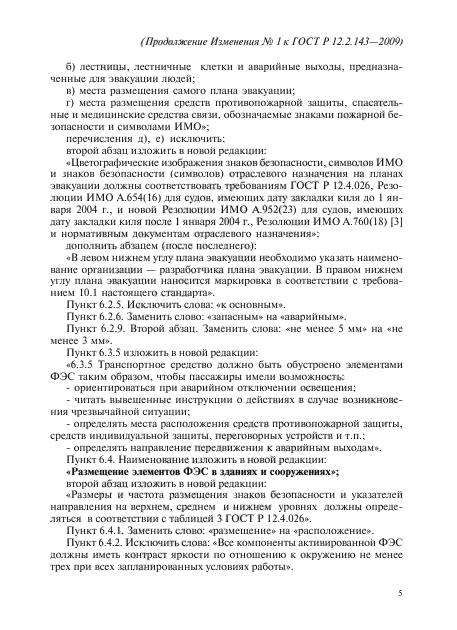

б)    лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;

в)    места размещения самого плана эвакуации;

г)    места размещения средств противопожарной зашиты, спасательные и медицинские средства свя зи, обозначаемые знаками пожарной безопасности и символами И МО»;

перечисления д), с) исключить: второй абзац изложить в новой редакции:

«Цветографические изображения знаков безопасности, символов И МО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026. Резолюции И МО А.654<16) для судов, имеющих дату закладки киля до I января 2004 г., и новой Резолюции ИМО А.952(23) для судов, имеющих дату закладки киля после I января 2004 г.. Резолюции ИМО А.760(18) [3| и нормативным документам отраслевого назначения»: дополнить абзацем (после последнего):

«В левом нижнем углу плана эвакуации необходимо указать наименование организации — разработчика плана эвакуации. В правом нижнем углу плана эвакуации наносится маркировка в соответствии с требованием 10.1 настоящего стандарта».

Пункт 6.2.5. Исключить слова: «к основным*.

Пункт 6.2.6. Заменить слово: «запасным» на «аварийным».

Пункт 6.2.9. Второй абзац. Заменить слова: «нс менее 5 мхе* на «не менее 3 мм».

Пункт 6.3.5 изложить в новой редакции:

«6.3.5 Транспортное средство должно быть обустроено элементами ФЭС таким образом, чтобы пассажиры имели возможность:

-    ориентироваться при аварийном отключении освещения:

-    читать вывешенные инструкции о действиях в случае возникновения чрезвычайной ситуации;

-    определять места расположения средств противопожарной зашиты, средств индивидуальной защиты, переговорных устройств и т.п.;

-    определять направление передвижения к аварийных) выходам». Пункт 6.4. Наименование изложить и новой редакции:

«Размещение элементов ФЭС в зданиях и сооружениях»; второй абзац изложить в ноной редакции:

«Размеры и частота размещения знаков безопасности и указателей направления на верхнем, среднем и нижнем уровнях должны определяться н соответствии с таблицей 3 ГОСТ Р 12.4.026».

Пункт 6.4.1. Заменить слово: «размещение» на «расположение». Пункт 6.4.2. Исключить слова: «Все компоненты активированной ФЭС должны иметь контраст яркости по отношению к окружению нс менее трех при всех запланированных условиях работы*.

5

(Продолжение Изменения № / к ГОСТ Г 12.2.143-2009)

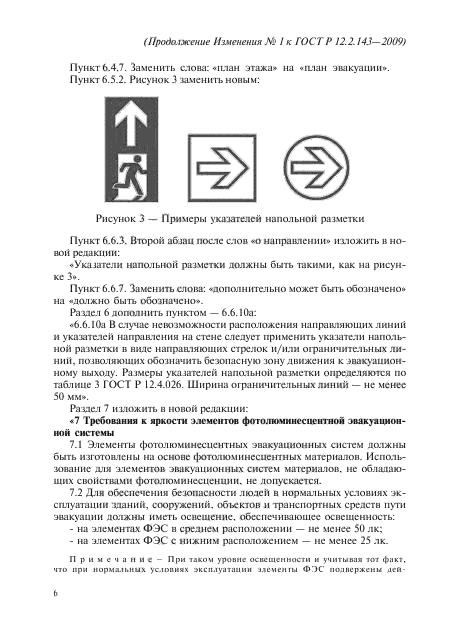

Пункт 6.4.7. Заменить слова: «план этажа» на «план эвакуации*. Пункт 6.5.2. Рисунок 3 заменить новым:

Рисунок 3 — Примеры указателей напольной разметки

Пункт 6.6.3. Второй а&заи после слов «о направлении» изложить в новой редакции:

«Указатели напольной разметки должны быть такими, как на рисунке 3».

Пункт 6.6.7. Заменить слова: «дополнительно может быть обозначено* на «должно быть обозначено».

Раздел 6 дополнить пунктом — 6.6.10а:

«6.6.10а В случае невозможности расположения напранлякииих линий и указателей направлении на стене следует применить указатели напольной разметки в виде иапраатяюших стрелок и/иди ограничительных линий. позвазяюших обозначить бе зопасную зону движения к эвакуационному выходу. Размеры указателей напольной разметки определяются по таблице 3 ГОСТ Р 12.4.026. Ширина ограничительных линий — нс менее 50 мм».

Раздел 7 изложить в новой редакции:

«7 Требования к яркости элементов фотолючинссиентной эвакуационной системы

7.1    Элсмезгты фотолюминссиентных эвакуационных систем должны быть изготовлены на основе фотолюминссиентных материалов. Использование ДЛЯ элементов эвакуационных систем материалов, нс обладающих свойствами фотолюминесценции, нс допускается.

7.2    Для обеспечения безопасности людей в нормальных условиях эксплуатации зданий, сооружений, объектов и транспортных средств пути эвакуации должны иметь освещение, обеспечивающее освещенность:

-    на элементах ФЭС в среднем расположении — нс менее 50 лк;

-    на элементах ФЭС с нижним расположением — нс менее 25 лк.

Примечание- При таком уровне освещенности и учитывав тот факт, что при нормальных условиях эксплуатации элементы ФЭС подвержены деп-

(Прсккшкение Изменения № I к ГОСТ И 12.2.143—2009)

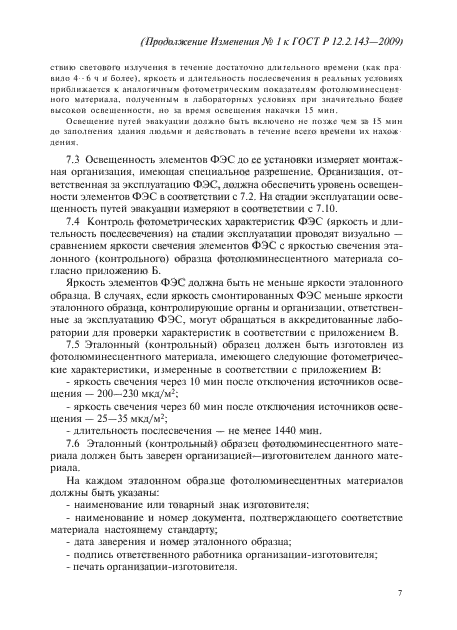

сшит светового и деления в течение достаточно длительною времен и (как прз вило 4 *6 ч и более), яркость и длительность послесвечении в реальных условиях приближается к аналогичным фотометрическим показателям фоюлиминесиснт ною материала, полученным в лабораторных условиях при значительно более высокой освещенности, но за время освещения накачки 15 мин.

Освещение путей эвакуации должно быть включено нс позже чем за 15 мин до заполнения мании людьми и действовать в течение всего времени их нахож дения.

7.3    Освещенность элементов ФЭС до се установки измеряет монтажная организации. имеющая специальное разрешение. Организация, ответственная за эксплуатацию ФЭС, должна обеспечить уровень освсшен-ности элементов ФЭС в соответствии с 7.2. На стадии эксплуатации освещенность путей эвакуации измеряют в соответствии с 7.10.

7.4    Контроль фотометрических характеристик ФЭС (яркость и длительность послесвечения) на сталии эксплуатации проводят визуально — сравнением яркости свечения элементов ФЭС с яркостью свечения эталонного (контрольного) образна фотолюминссиентного материала согласно приложению Б.

Яркость элементов ФЭС должна быть нс меньше яркости эталонного образиа. В случаях, если яркость смонтированных ФЭС меньше яркости эталонного образца, контролирующие органы и организации, ответственные за эксплуатацию ФЭС, могут обращаться в аккредитованные лаборатории для проверки характеристик в соответствии с приложением В.

7.5    Эталонный (контрольный) образен должен быть изготовлен из фоголюминесиснлюго материала, имеющего следующие фотометрические характеристики, измеренные в соответствии с приложением В:

-    яркость свечения через 10 мин после отключения источников освещения — 200—230 мкд/м²;

-    яркость свечения через 60 мин после отключения источников освещения — 25—35 мкд/м²;

-    длительность послесвечения — нс менее 1440 мин.

7.6    Эталонный (контрольный) образец фотолюминесцентного материала должен быть заверен организацией—изготовителем данного материала.

На каждом эталонном образце фотолюминссцснтных материалов должны быть указаны:

-    наименование или товарный знак изготовителя;

-    наименование и номер документа, подтверждающего соответствие материала настоящему стандарту;

-    лага заверения и номер эталонного образиа;

-    подпись ответственного работника организации-изготовителя;

-    печать организации-изготовителя.

7

(Продолжение Итечения № I к ГОСТР 12.2.143-2009)

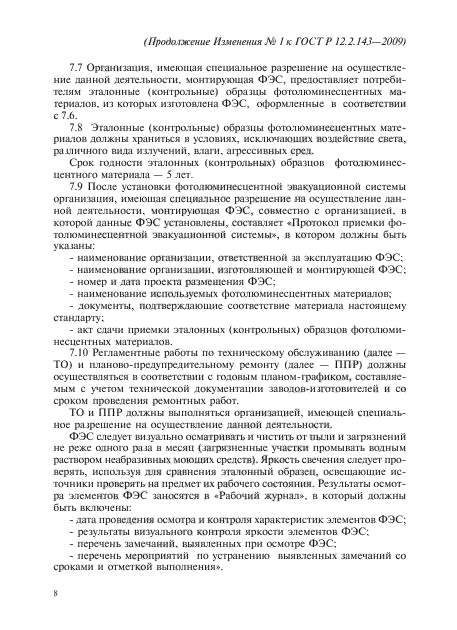

7.7 Организация. имеющая специальное разрешение на осуществление ланкой деятельности, монтирующая ФЭС, предоставляет потребителям ладонные (контрольные) образцы фотолюминссцснтных материалов. из которых изготоалена ФЭС, оформленные в соответствии

с 7.6.

7.S Эталонные (контрольные) образцы фогалюминесцентных матс-риалов должны храниться в условиях. исключающих воздействие света, различного вида излучений, алаги. агрессивных сред.

Срок годности этатонных (контрольных) образцов фотолюминсс-иентного материала — 5 лет.

7.9    После установки фотолюминесиснтной эвакуационной системы организация, имеющая специальное разрешение на осушсстатснис данной деятельности, монтирующая ФЭС, совместно с организацией, в которой данные ФЭС уотаноалены, состаатяет «Протокол приемки фо-толюминесиентной эвакуационной системы*, в котором должны быть указаны:

-    наименование организации, ответственной за эксплуатацию ФЭС:

-    наименование организации, изготовляющей и монтирующей ФЭС:

-    номер и дата проекта размещении ФЭС;

-    наименование используемых фотолюминссцснтных материалов;

-    документы, подтверждающие соответствие материала настоящему стандарту;

-    акт сдачи приемки эталонных (контрольных) образцов фотатюми-нссцснтлых материалов.

7.10    Регламентные работы по техническому обслуживанию (далее — ТО) и план ово-преду 11 ред нтел ы i ом у ремонту (далее — ППР) должны осуществляться в соответствии с годовым планом-графиком, составляемым с учетом технической документации заводов-изготовитслей и со сроком проведения ремонтных работ.

ТО и ППР должны выполняться организацией, имеющей специальное разрешение на осуществление данной деятельности.

ФЭС следует визуально осматривать и чистить от пыли и загрязнений нс реже одного раза в месяц (зазрязиенные участки промывать водным раствором неабразивных моющих средств). Яркость свечения следует проверять. используя для сравнения эталонный образец, освещающие источники проверять на предмет их рабочего состояния. Ре зультаты осмотра элементов ФЭС заносятся в «Рабочий журнал», в который должны быть включены:

-    дата проведения осмотра и контроля характеристик элементов ФЭС;

-    результаты визуального контроля яркости элементов ФЭС;

-    перечень замечаний, вываленных при осмотре ФЭС:

-    перечень мероприятий по устранению вываленных замечаний со сроками и отметкой выполнения*.

к

(Продазжение Изменения № I к ГОСТ И 12.2.142—2009)

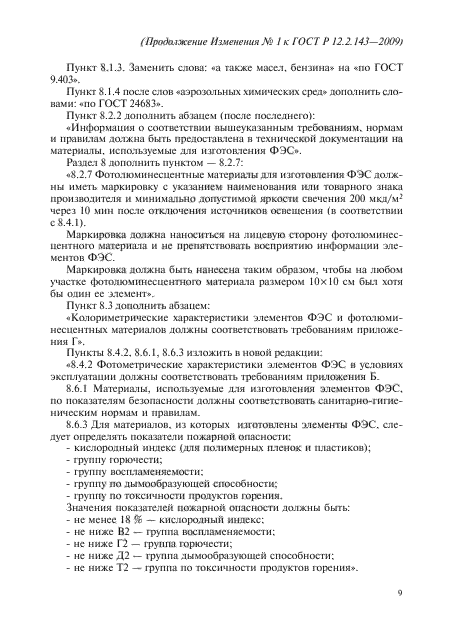

Пункт 8.1.3. Заменить слова: «а также масел, бензина» на «по ГОСТ 9.403».

Пункт 8.1.4 посте слов «аэрозольных химических сред» дополнить славами: «но ГОСТ 24683».

Пункт 8.2.2 дополнить абзацем (после последнего):

«Информация о соответствии вышеуказанным требованиям, нормам и правилам должна быть предоставлена в технической документации на материалы, используемые для изготовления ФЭС».

Раздел 8 дополнить пунктом — 8.2.7:

«8.2.7 Фотолюмпнссцснтныс материалы для изготовления ФЭС должны иметь маркировку с указанием наименования или товарного знака производителя и минимальна допустимой яркости свечения 200 мкд/м-через 10 мин посте отключения источников освещения (в соответствии с 8.4.1).

Маркировка должна наноситься на лицевую сторону фотолюминсс-нентного материала и не препятствовать восприятию информации элементов ФЭС.

Маркировка должна быть нанесена таким образом, чтобы на любом участке фотолюминсснснтного материала размером 10x10 см был хотя бы один се элемент».

Пункт S.3 дополнить абзацем:

Колориметрические характеристики элементов ФЭС и фотолюми-нсснснтных материалов должны соответствовать требованиям приложения Г».

Пункты 8.4.2. 8.6.1, 8.6.3 изложить в новой редакции:

«8.4.2 Фотометрические характеристики элементов ФЭС н условиях эксплуатации должны соответствовать требованиям приложения Б.

8.6.1 Материалы, используемые для изготовления элементов ФЭС. но показателям безопасности должны соответствовать санитарно-гигиеническим нормам и правилам.

8.6.3 Для материалов, из которых изготовлены элемагты ФЭС. следует определять показатели пожарной опасности:

-    кислородный индекс (для полимерных пленок и пластиков);

-    группу горючести;

-    группу воспламеняемости:

-    группу по дымообразующей способности:

-    группу по токсичности продуктов горения.

Значения показателей пожарной опасности должны быть:

-    не менее 18 % — кислородный индекс:

-    не ниже В2 — группа воспламеняемости;

-    нс ниже Г2 — группа горючести;

-    не ниже Д2 — группа дымообразующей способности;

-    не ниже Т2 — группа по токсичности продуктов горении».

9 (Продолжение Изменения № ! к ГОСТ Р 12.2. N3—2009)

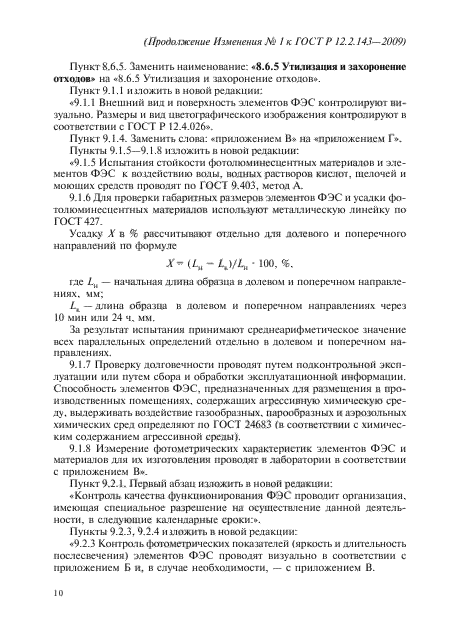

Пункт 8.6,5. Заменить наименование: «8.6.5 У питания и захоронение отходов* на «8.6.5 Утилизация и захоронение отходов».

Пункт 9.1.1 и пожить в новой редакции:

«9.1.1 Внешний вид и поверхность элементов ФЭС контролируют визуально. Размеры и вил цветографического изображения контролируют в соответствии с ГОСТ Р 12.4.026».

Пункт 9.1.4. Заменить слова: «приложением В» на «приложением Г*.

Пункты 9.1.5—9.1.8 изложить в новой редакции:

«9.1.5 Испытания стойкости фотодюминссиснтных материалов и элементов ФЭС к воздействию волы, водных растворов кислот, щелочей и моющих средств проводят- по ГОСТ 9.403. метод А.

9.1.6    Для проверки табаритных размеров элементов ФЭС и усадки фо-толюмннесцентных материалов используют металлическую линейку по ГОСТ 427.

Усадку X в % рассчитывают отдельно для долевого и поперечного направлений по формуле

100, %,

где /.„ — начальная длина образна в долевом и поперечном направлениях. мм;

L₁ — длина образца в долевом и поперечном напраатсниих через 10 мин или 24 ч. мм.

За результат испытания принимают среднеарифметическое значение всех параллельных опрслелсний отдельно в долевом и поперечном на-праатениях.

9.1.7    Проверку долговечности проводят путем подконтрольной эксплуатации или путем сбора и обработки эксплуатационной информации. Способность элементов ФЭС. предназначенных для размещения в производственных помещениях, содержащих агрессивную химическую среду. выдерживать воздействие газообразных, парообразных и аэрозольных химических сред определяют по ГОСТ 24683 (в соответствии с химическим содержанием агрессивной среды).

9.1.8    Измерение фотометрических характеристик элементов ФЭС и материалов для их изготоатения проводят и лаборатории в соответствии с приложением В*.

Пункт 9.2.1. Первый абзац изложить в ноной редакции:

«Контроль качества функционирования ФЭС проводит организация, имеющая специальное разрешение на осуществление данной деятельности. в следующие календарные сроки:».

Пункты 9.2.3. 9.2.4 и пожить в новой редакции:

*9.2.3 Контроль фотометрических показателей (яркость и длительность послесвечения) элементов ФЭС проводят визуально в соответствии с приложением Б и. в случае необходимости. — с приложением В.

ю
