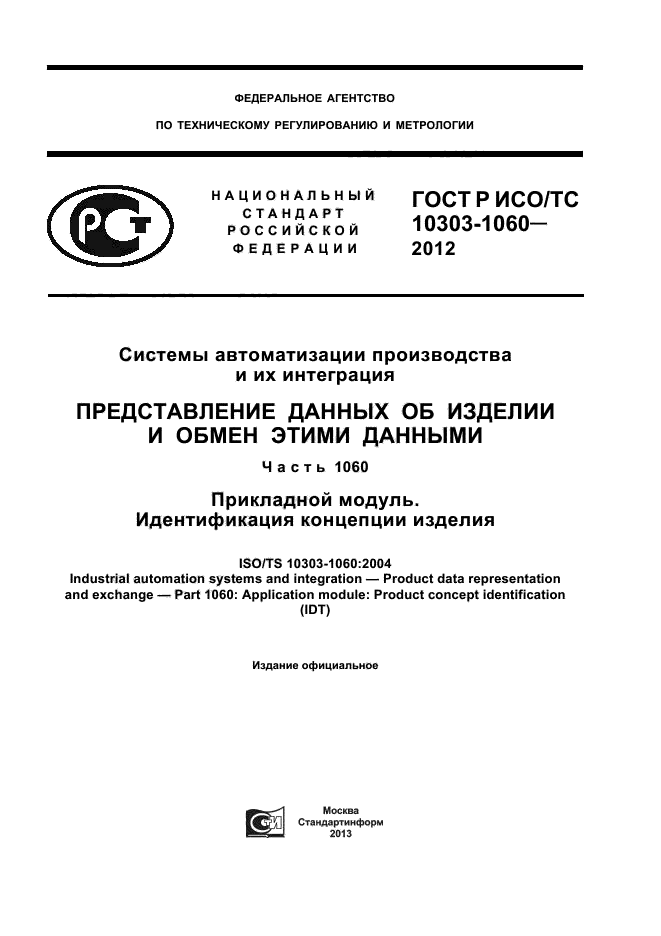

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ

СТАНДАРТ

РОССИЙСКОЙ

ФЕДЕРАЦИИ


ГОСТ Р исо/тс 10303-1060-2012


Системы автоматизации производства и их интеграция

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

Часть 1060

Прикладной модуль. Идентификация концепции изделия

ISO/TS 10303-1060:2004 Industrial automation systems and integration — Product data representation and exchange — Part 1060: Application module: Product concept identification

(IDT)

Ш

Издание официальное

Москва

Стамдартинформ

2013

ГОСТ Р ИСО/ТС 10303-1060—2012

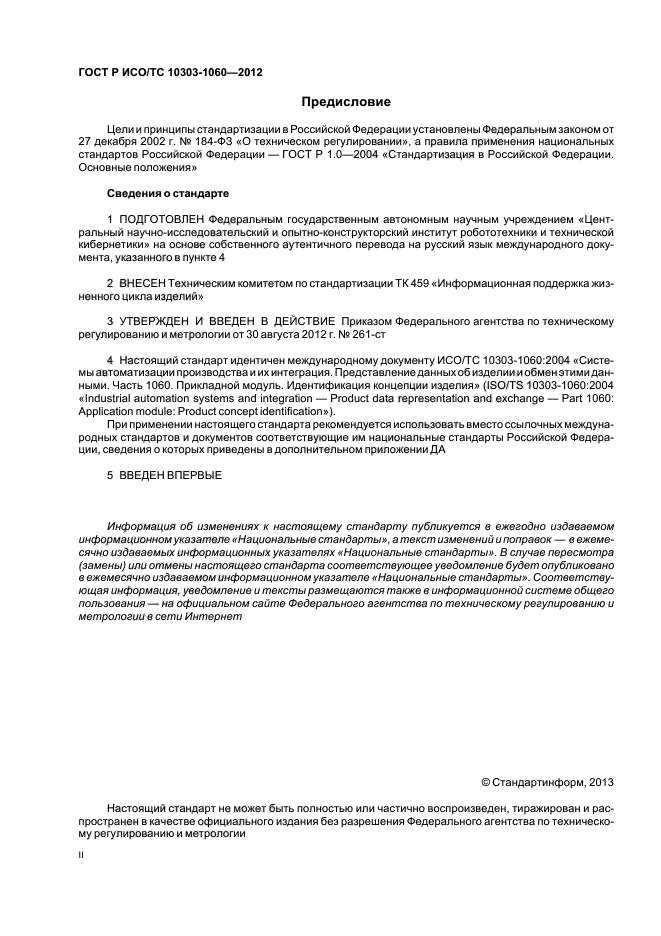

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Фодерации. Основные положения»

Сведения о стандарте

1    ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» на основе собственного аутентичного перевода на русский язык международного документа. указанного в пункте 4

2    ВНЕСЕН Техническим комитетом по стандартизации ТК 459 «Информационная поддержка жизненного цикла изделий»

3    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2012 г. № 261 -ст

4    Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1060:2004 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1060. Прикладной модуль. Идентификация концепции изделия» (ISO/TS 10303-1060:2004 «Industrial automation systems and integration — Product data representation and exchange — Part 1060: Application module: Product concept identification»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации. сведения о которых приведены в дополнительном приложении ДА

5    ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

©Стандартинформ. 2013

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ Р ИСОЯС 10303-1060—2012

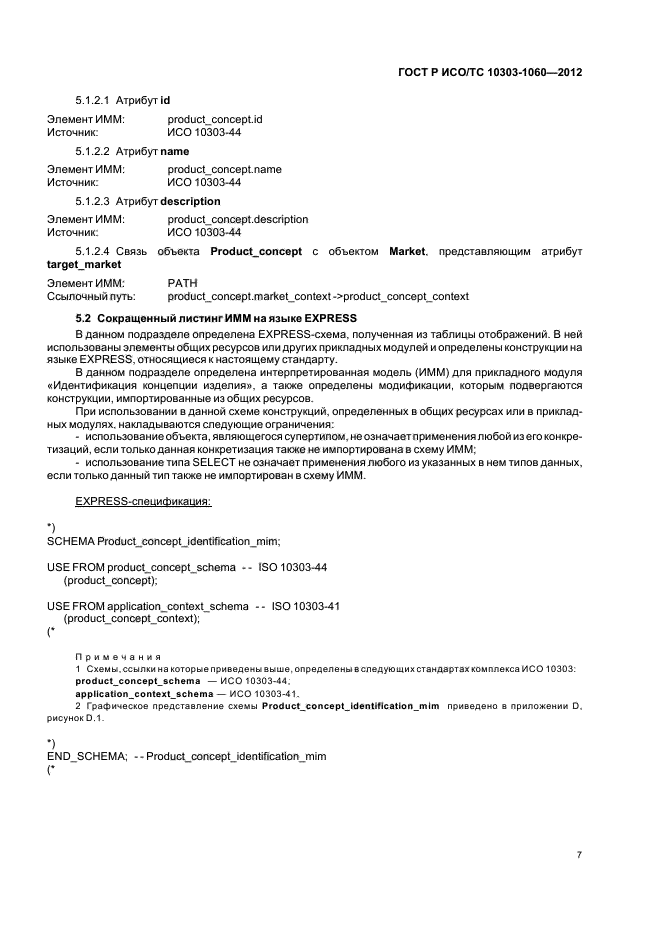

5.1.2.1    Атрибут id

Элемент ИММ:    product_concept.id

Источник:    ИС0 10303-44

5.1.2.2    Атрибут name

Элемент ИММ:    product_concept.name

Источник:    ИС0 10303-44

5.1.2.3 Атрибут description

Элемент ИММ:    product_concept.description

Источник:    ИС0 10303-44

5.1.2.4 Связь объекта Product_concept с объектом Market, представляющим атрибут target_market

Элемент ИММ:    PATH

Ссылочный путь:    product_concept.market_context    ->product_concept_context

5.2 Сокращенный листинг ИММ на языке EXPRESS

В данном подразделе определена EXPRESS-схема. полученная из таблицы отображений. В ней использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель (ИММ) для прикладного модуля «Идентификация концепции изделия», а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, накладываются следующие ограничения:

-    использование объекта, являющегося супертипом, не означает применения любой из его конкретизаций. если только данная конкретизация также не импортирована в схему ИММ:

-    использование типа SELECT не означает применения любого из указанных в нем типов данных, если только данный тип также не импортирован в схему ИММ.

EXPRESS-cneuntbHKaunfl:

•)

SCHEMA Product_conceptJdentification_mim;

USE FROM product_concept_schema -- ISO 10303-44 (product_concept):

USE FROM application_context_schema -- IS0 10303-41 (product_concept_context);

c

Примечания

1    Схемы, ссылки на которые приведены выше, определены в следую тих стандартах комплекса ИСО 10303. product_concept_schema — ИСО 10303-44.

appllcation_context_schema — ИСО 10303-41.

2    Графическое представление схемы Product_concept_ldentlflcatlon_mlm приведено в приложении D. рисунок 0.1.

*)

END_SCHEMA; -- Product_concept_identification_mim

Г

7

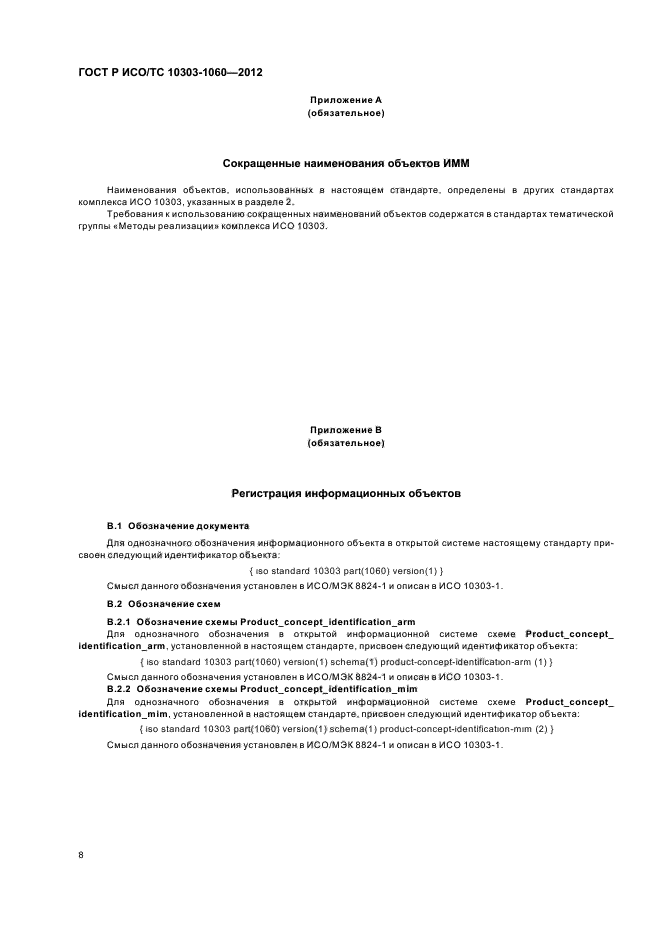

Приложение А (обязательное)

Сокращенные наименования объектов ИММ

Наименования объектов, использованных в настоящем стандарте, определены в других стандартах комплекса ИСО 10303. указанных а разделе 2.

Требования к использованию сокращенных наименований объектов содержатся в стандартах тематической группы «Методы реализации» комплекса ИСО 10303.

Приложение В (обязательное)

Регистрация информационных объектов

В.1 Обозначение документа

Для однозначного обозначения информационного объекта а открытой системе настоящему стандарту присвоен следующий идентификатор объекта

{iso standard 10303 part(1060) version(l)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан а ИСО 10303-1.

В.2 Обозначение схем

В.2.1 Обозначение схемы Product_conceptJdentlf!cat(on_arm

Для    однозначного    обозначения    в    открытой    информационной    системе    схеме    Product_concept_

identiflcation arm. установленной а настоящем стандарте, присвоен следующий идентификатор объекта:

{ «о standard 10303 pari(1060) version(l) schema(l) product-concept-identlflcation-arm (1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

8.2.2 Обозначение схемы Product_concept_identlflcatlon_mlm

Для    однозначного    обозначения    в    открытой    информационной    системе    схеме    Product_concept_

Identlflcatlonmlm. установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1060) verslon(l) schema(1) product-concept-identlficat»on-mim (2))

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

8

ГОСТ Р ИСО/ТС 10303-1060—2012

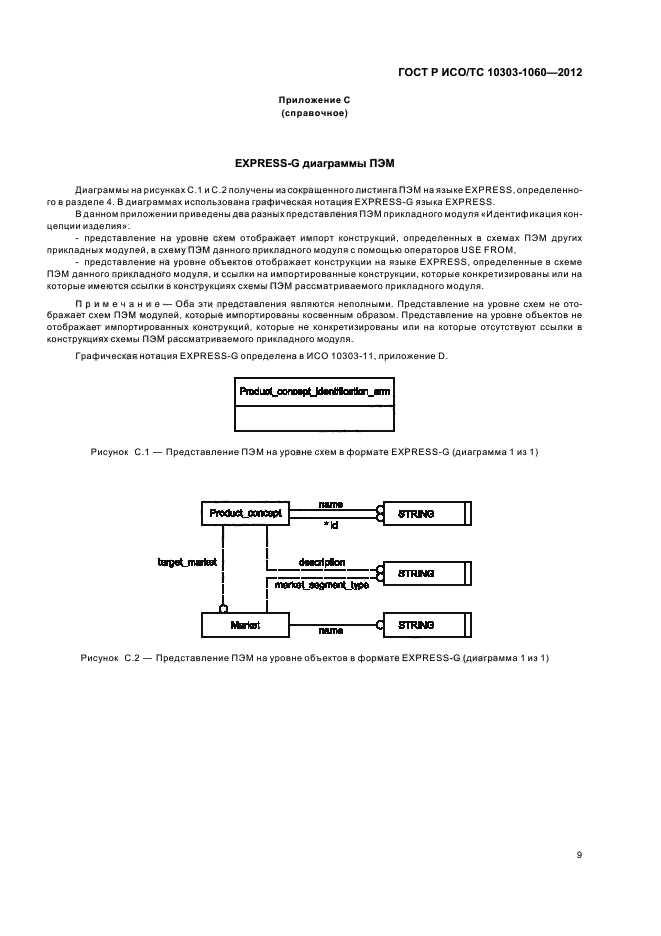

Приложение С (справочное)


EXPRESS-G диаграммы ПЭМ

Диаграммы на рисунках С. 1 и С.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, определенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ПЭМ прикладного модуля «Идентификация концепции изделия».

-    представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USE FROM.

-    представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание — Оба эти представления являются неполными. Представление на уровне схем не отображает схем ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11. приложение О.


Rod joLoono»tfJd»rWo»tfc»i_mn


Рисунок С.1 — Представление ПЭМ на уровне схем в формате EXPRESS-G (диаграмма 1 из 1)


Fredueuxnapi


МП»


■а


tapeLnwfcet


I

jh_L

MrtBt


d—alpfcxi


етгичн


пята


ETRJNG


Рисунок C.2 — Представление ПЭМ на уровне объектов в формате EXPRESS-G (диаграмма 1 из 1)


9

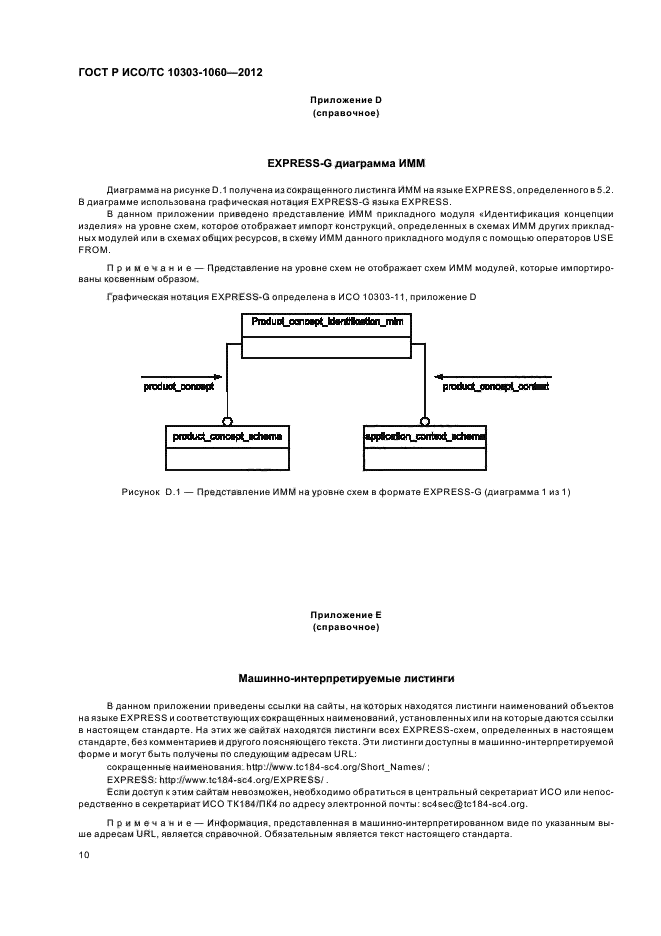

Приложение О (справочное)

EXPRESS-G диаграмма ИММ

Диаграмма на рисунке 0.1 получена из сокращенного листинга ИММ на языке EXPRESS, определенного в 5.2. В диаграмме использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведено представление ИММ прикладного модуля «Идентификация концепции изделия» на уровне схем, которое отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ данного прикладного модуля с помощью операторов USE FROM.

Примечание — Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D

Рисунок D.1 — Представление ИММ на уровне схем в формате EXPRESS-G (диаграмма 1 из 1)

Приложение Е (справочное)

Машинно-интерпретируемые листинги

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, определенных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

сокращенные наименования http://wvw.tc184-sc4.org/Short_Nafnes/:

EXPRESS: http://Vww.tc184-sc4.org/EXPRESS/.

Если доступ катим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ЛК4 по адресу электронной почты: sc4sec@tel 84-sc4.org.

Примечание — Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL. является справочной. Обязательным является текст настоящего стандарта.

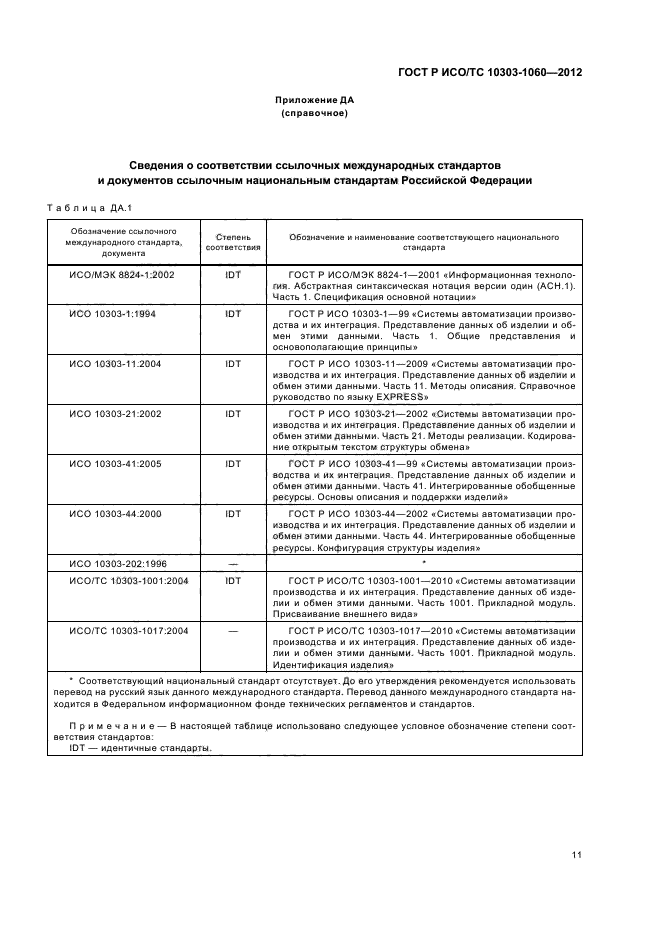

Приложение ДА (справочное)

Сведения о соответствии ссылочных международных стандартов и документов ссылочным национальным стандартам Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта, документа

Степень

соответствия

Обозначение и наименование соответствующего национального

стандарта

ИСО/МЭК 8824-1:2002

ЮТ

ГОСТ Р ИСО/МЭК 8824-1—2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации»

ИСО 10303-1:1994

ЮТ

ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы»

ИСО 10303-11.2004

ют

ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS*

ИСО 10303-21:2002

ют

ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена»

ИСО 10303-41:2005

ют

ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий»

ИСО 10303-44.2000

ют

ГОСТ Р ИСО 10303-44-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 44. Интегрированные обобщенные ресурсы. Конфигурация структуры изделия»

ИСО 10303-202:1996

ИСО/ТС 10303-1001:2004

ют

ГОСТ Р ИСО/ТС 10303-1001—2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида»

ИСО/ТС 10303-1017:2004

ГОСТ Р ИСО/ТС 10303-1017—2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Идентификация изделия»

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

ЮТ — идентичные стандарты.

11

ГОСТ Р ИСО/ТС 10303-1060—2012

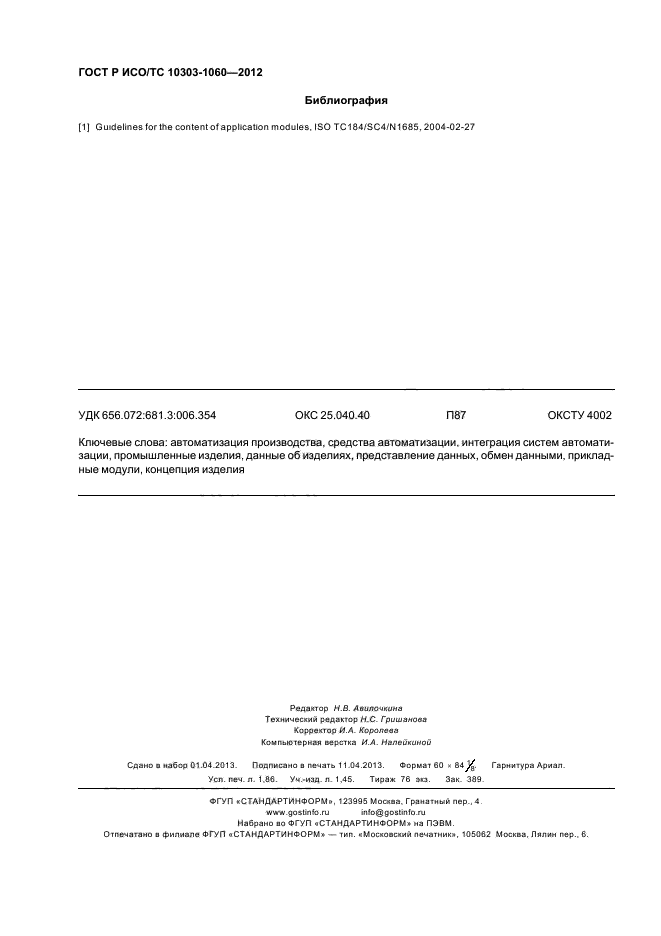

Библиография

[1] Guidelines for the content of application modules, ISO TC184/SC4/N1685.2004-02-27

УДК 656.072:681.3:006.354    OKC 25.040.40 П87    ОКСТУ4002

Ключевые слова: автоматизация производства, средства автоматизации, интеграция систем автоматизации. промышленные изделия, данные об изделиях, представление данных, обмен данными, прикладные модули, концепция изделия

Редактор Н.В. Ааилоикина Технический редактор Н.С. Гришанова Корректор И.А. Королева Компьютерная верстка И.А. Налейкинои

Сдано о набор 01.04.2013. Подписано о печать 11.04.2013. Формат 60 и 84у£ Гарнитура Ариал Уел. печ. л. 1.86. Уч.-иад. л. 1.45. Тираж 76 ао. Зак 389

ФГУП «СТАНДАРТИНФОРМ». 123995 Мосиаа. Гранатный пер , 4 www.gostmfo.ru    in1o@gostmto.ru

Набрано ао ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ Отпечатано о филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник». 105062 Москва. Лялин пер.. 6.

ГОСТ Р ИСО/ТС 10303-1060—2012

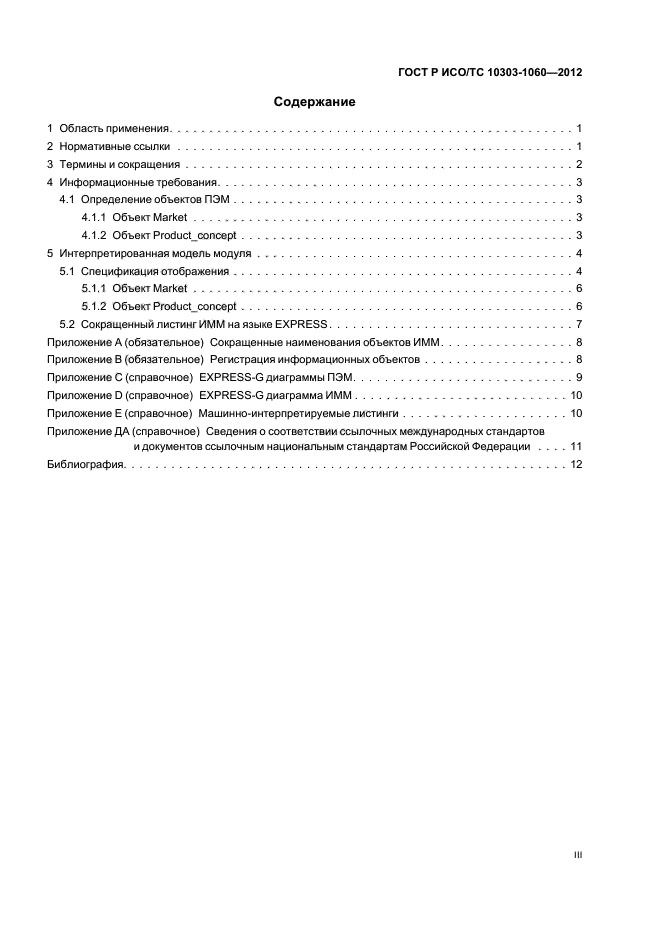

Содержание

1    Область применения...................................................1

2    Нормативные ссылки..................................................1

3    Термины и сокращения.................................................2

4    Информационные требования.............................................3

4.1    Определение объектов ПЭМ...........................................3

4.1.1    Объект Market................................................3

4.1.2    Объект Product_concept..........................................3

5    Интерпретированная модель модуля........................................4

5.1    Спецификация отображения...........................................4

5.1.1    Объект Market................................................6

5.1.2    Объект Product_concept..........................................6

5.2    Сокращенный листинг ИММ на языке EXPRESS...............................7

Приложение А (обязательное) Сокращенные наименования объектов ИММ.................8

Приложение В (обязательное) Регистрация информационных объектов...................8

Приложение С (справочное) EXPRESS-G диаграммы ПЭМ............................9

Приложение D (справочное) EXPRESS-G диаграмма ИММ...........................10

Приложение Е (справочное) Машинно-интерпретируемые листинги.....................10

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов

и документов ссылочным национальным стандартам Российской Федерации .... 11 Библиография........................................................12

in

ГОСТ Р ИСО/ТС 10303-1060—2012

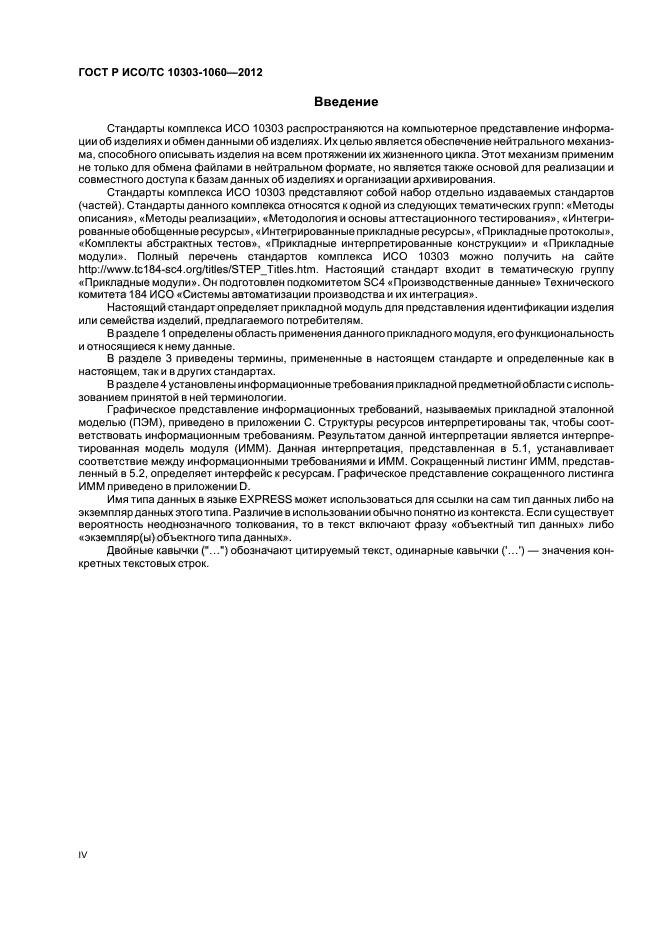

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: «Методы описания», «Методы реализации», «Методология и основы аттестационного тестирования», «Интегрированные обобщенные ресурсы», «Интегрированные прикладные ресурсы», «Прикладные протоколы», «Комплекты абстрактных тестов», «Прикладные интерпретированные конструкции» и «Прикладные модули». Полный перечень стандартов комплекса ИСО 10303 можно получить на сайте http://www.tc184-sc4.org./titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу «Прикладные модули». Он подготовлен подкомитетом SC4 «Производственные данные» Технического комитета 184 ИСО «Системы автоматизации производства и их интеграция».

Настоящий стандарт определяет прикладной модуль для представления идентификации изделия или семейства изделий, предлагаемого потребителям.

В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.

В разделе 3 приведены термины, примененные в настоящем стандарте и определенные как в настоящем, таки в других стандартах.

В разделе 4 установлены информационные требования прикладной предметной области с использованием принятой в ней терминологии.

Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении С. Структуры ресурсов интерпретированы так, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу «объектный тип данных» либо «экземпляр(ы)объектного типа данных».

Двойные кавычки (’...*) обозначают цитируемый текст, одинарные кавычки С...’) — значения конкретных текстовых строк.

IV

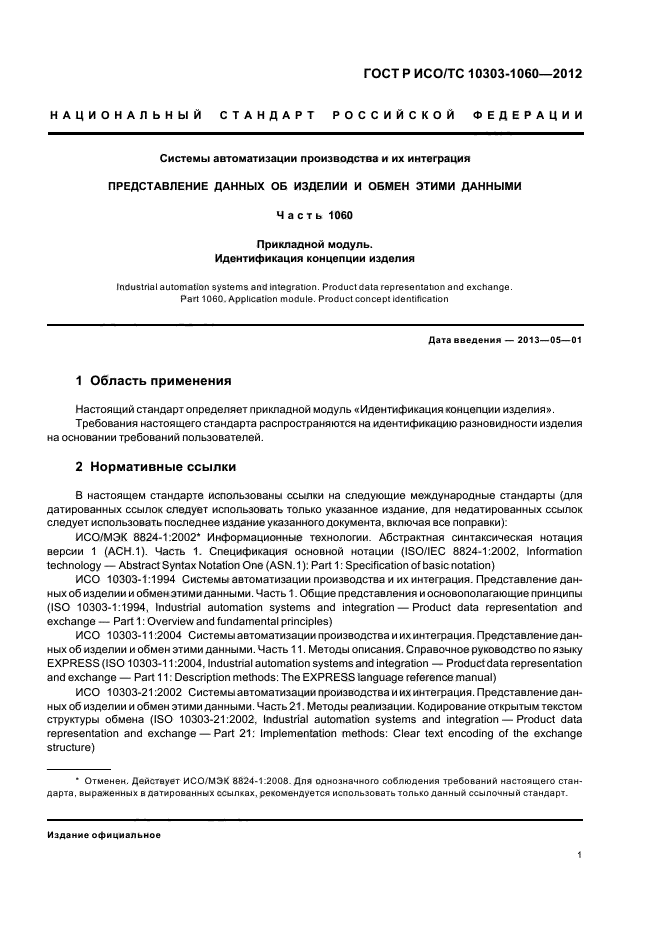

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Системы автоматизации производства и их интеграция

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

Часть 1060

Прикладной модуль.

Идентификация концепции изделия

Industrial automation systems and integration. Productdata representation and exchange. Part 1060. Application module. Product concept identification

Дата введения — 2013—05—01

1    Область применения

Настоящий стандарт определяет прикладной модуль «Идентификация концепции изделия». Требования настоящего стандарта распространяются на идентификацию разновидности изделия на основании требований пользователей.

2    Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки):

ИСО/МЭК 8824-1:2002* Информационные технологии. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology — Abstract Syntax Notation One (ASN.1): Part 1: Specification of basic notation)

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994. Industrial automation systems and integration — Product data representation and exchange — Part 1: Overview and fundamental principles)

ИСО 10303-11:2004 Системы автоматизации производства и ихинтеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004. Industrial automation systems and integration — Productdata representation and exchange — Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002. Industrial automation systems and integration — Product data representation and exchange — Part 21: Implementation methods: Clear text encoding of the exchange structure)

* Отменен. Действует ИСО/МЭК 8824-1:2008. Для однозначного соблюдения требований настоящего стандарта. выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

Издание официальное

ГОСТ Р ИСО/ТС 10303-1060—2012

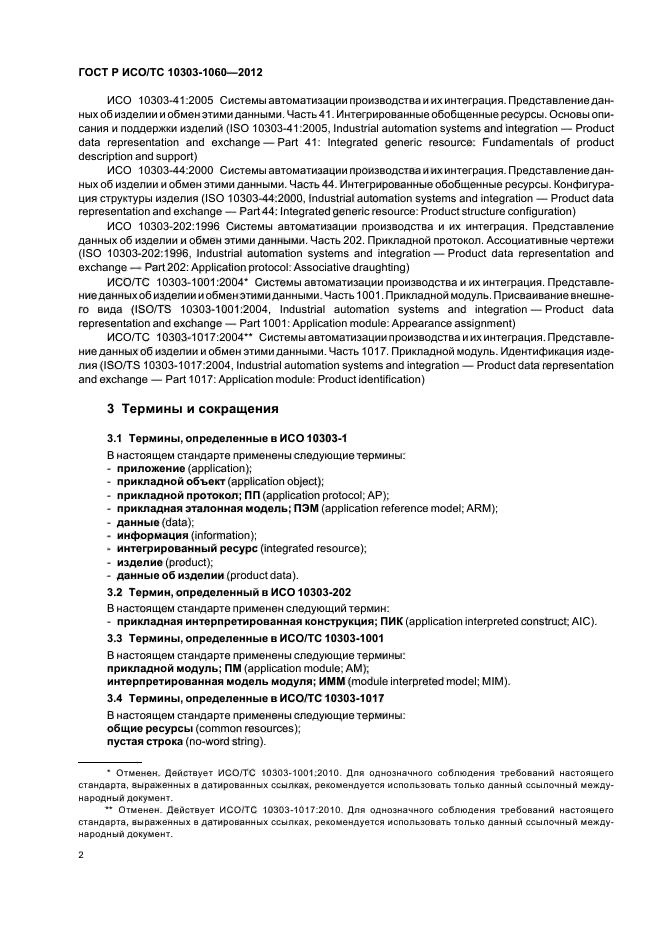

ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration — Product data representation and exchange — Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО 10303-44:2000 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 44. Интегрированные обобщенные ресурсы. Конфигурация структуры изделия (ISO 10303-44:2000. Industrial automation systems and integration — Product data representation and exchange — Part 44: Integrated generic resource: Product structure configuration)

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration — Product data representation and exchange — Part 202: Application protocol: Associative draughting)

ИСО/ТС 10303-1001:20041 Системы автоматизации производства и их интеграция. Представление данныхоб изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration — Product data representation and exchange — Part 1001: Application module: Appearance assignment)

ИСО/ТС 10303-1017:20042 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systemsand integration — Product data representation and exchange — Part 1017: Application module: Product identification)

3 Термины и сокращения

3.1    Термины, определенные в ИС010303-1

В настоящем стандарте применены следующие термины:

-    приложение (application);

-    прикладной объект (application object);

-    прикладной протокол; ПП (application protocol: АР);

-    прикладная эталонная модель; ПЭМ (application reference model; ARM);

•    данные (data);

-    информация (information);

-    интегрированный ресурс (integrated resource);

-    изделие (product);

•    данные об изделии (product data).

3.2    Термин, определенный в ИС010303-202

В настоящем стандарте применен следующий термин:

-    прикладная интерпретированная конструкция; ПИК (application interpreted construct: AIC).

3.3    Термины, определенные в ИСО/ТС 10303-1001

В настоящем стандарте применены следующие термины: прикладной модуль; ПМ (application module; AM);

интерпретированная модель модуля; ИММ (module interpreted model: MIM).

3.4    Термины, определенные в ИСО/ТС 10303-1017

В настоящем стандарте применены следующие термины: общие ресурсы (common resources); пустая строка (no-word string).

ГОСТ Р ИСО/ТС 10303-1060—2012

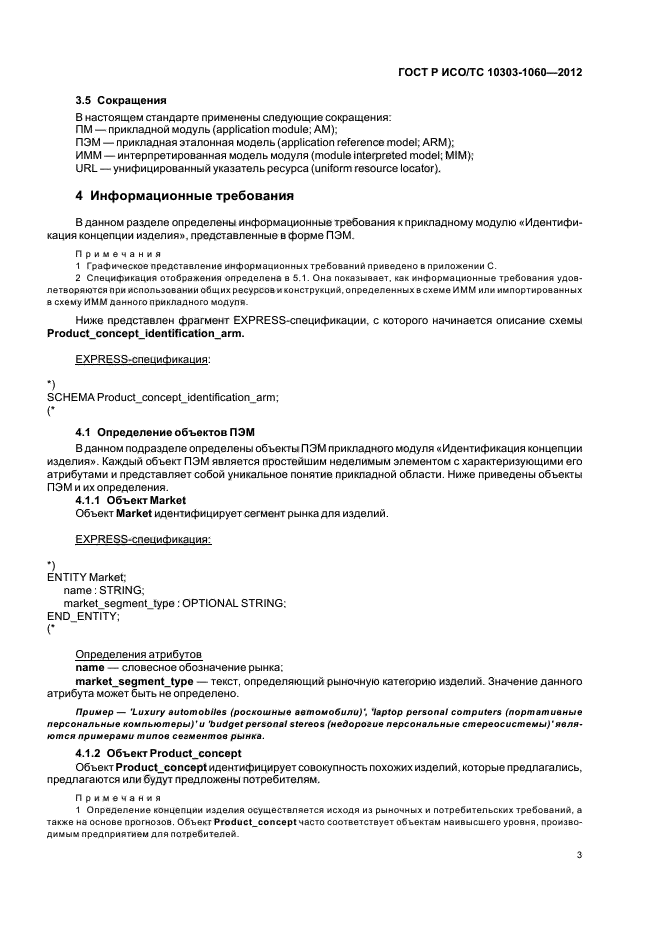

3.5 Сокращения

В настоящем стандарте применены следующие сокращения:

ПМ — прикладной модуль (application module; AM);

ПЭМ — прикладная эталонная модель (application reference model; ARM);

ИММ — интерпретированная модель модуля (module interpreted model; MIM);

URL — унифицированный указатель ресурса (uniform resource locator).

4 Информационные требования

В данном разделе определены информационные требования к прикладному модулю «Идентификация концепции изделия», представленные в форме ПЭМ.

Примечания

1    Графическое представление информационных требований приведено в приложении С.

2    Спецификация отображения определена в 5.1. Она показывает, как информационные требования удовлетворяются при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

Ниже представлен фрагмент EXPRESS-спецификации. с которого начинается описание схемы Product_concept_identification_arm.

EXPRESS-специФикаиия;

•)

SCHEMA Product_concept_identification_arm;

Г

4.1    Определение объектов ПЭМ

В данном подразделе определены объекты ПЭМ прикладного модуля «Идентификация концепции изделия». Каждый объект ПЭМ является простейшим неделимым элементом с характеризующими его атрибутами и представляет собой уникальное понятие прикладной области. Ниже приведены объекты ПЭМ и их определения.

4.1.1    Объект Market

Объект Market идентифицирует сегмент рынка для изделий.

EXPRESS-специФикаиия:

ENTITY Market: name: STRING;

market_segment_typo: OPTIONAL STRING: END_ENTITY;

C

Определения атрибутов

name — словесное обозначение рынка:

market_segment_type — текст, определяющий рыночную категорию изделий. Значение данного атрибута может быть не определено.

Пример — 'Luxury automobiles (роскошные автомобили)', 'laptop personal computers (портативные персональные компьютеры)'и 'budget personal stereos (недорогие персональные стереосистемы)'являются примерами типов сегментов рынка.

4.1.2 Объект Product_concept

Объект Product_concept идентифицирует совокупность похожих изделий, которые предлагались, предлагаются или будут предложены потребителям.

Примечания

1 Определение концепции изделия осуществляется исходя из рыночных и потребительских требований, а также на основе прогнозов. Объект Product_concept часто соответствует объектам наивысшего уровня, производимым предприятием для потребителей.

3

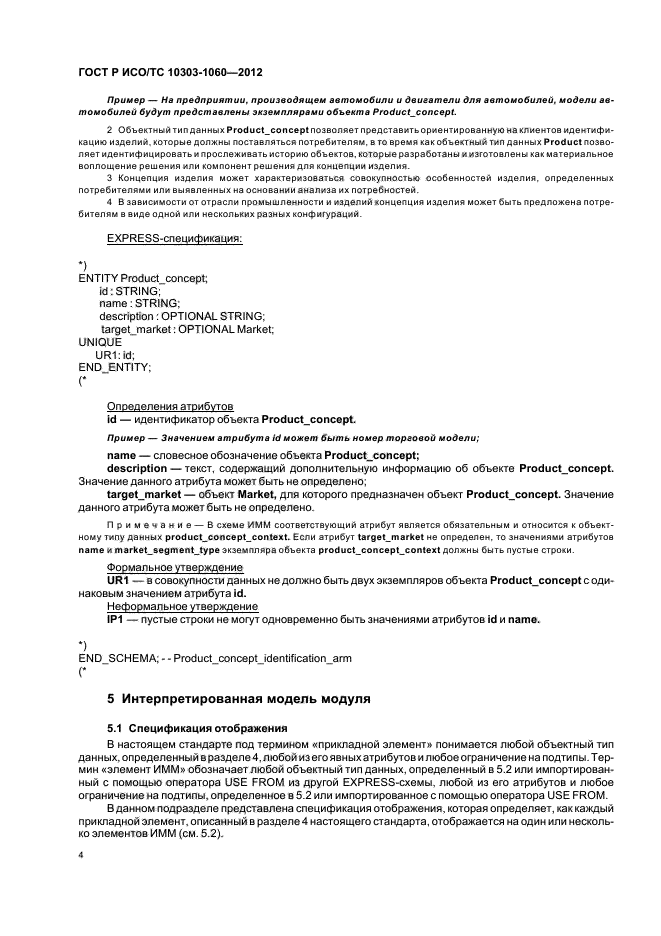

Пример — На предприятии, производящем автомобили и двигатели для автомобилей, модели автомобилей будут представлены экземплярами объекта Product_concept.

2    Объектный тип данных Product_concept позволяет представитьориентированную на клиентов идентификацию изделий, которые должны поставляться потребителям, в то время как объектный тип данных Product позволяет идентифицировать и прослеживать историю объектов, которые разработаны и изготовлены как материальное воплощение решения или компонент решения для концепции изделия.

3    Концепция изделия может характеризоваться совокупностью особенностей изделия, определенных потребителями или выявленных на основании анализа их потребностей.

4    В зависимости от отрасли промышленности и изделий концепция изделия может быть предложена потребителям в виде одной или нескольких разных конфигураций.

EXPRESS-споцификация:

*)

ENTITY Product_concept; id: STRING; name: STRING:

description: OPTIONAL STRING; target_market: OPTIONAL Market: UNIQUE UR1: id;

END_ENTITY;

(*

Определения атрибутов

id — идентификатор объекта Product_concept.

Пример — Значением атрибута id может быть номер торговой модели;

пате — словесное обозначение объекта Product_concept;

description — текст, содержащий дополнительную информацию об объекте Product_concept. Значение данного атрибута может быть не определено;

target_market — объект Market, для которого предназначен объект Product_concept. Значение данного атрибута может быть не определено.

Примечание — В схеме ИММ соответствующий атрибут является обязательным и относится к объектному типу данных product_concept_context. Если атрибут target_market не определен, то значениями атрибутов name и market_aegment_type экземпляра объекта product_concept_context должны быть пустые строки.

Формальное утверждение

UR1 — в совокупности данных не должно быть двух экземпляров объекта Product_concopt с одинаковым значением атрибута id.

Неформальное утверждение

IP1 — пустые строки не могут одновременно быть значениями атрибутов id и пате.

*)

END_SCHEMA; - - Product_concept_identification_arm

Г

5 Интерпретированная модель модуля

5.1 Спецификация отображения

В настоящем стандарте под термином «прикладной элемент» понимается любой объектный тип данных, определенный в разделе 4. любой из его явных атрибутов и любое ограничение на подтипы. Т ер-мин «элемент ИММ» обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или несколько элементов ИММ (см. 5.2).

ГОСТ Р ИСО/ТС 10303-1060—2012

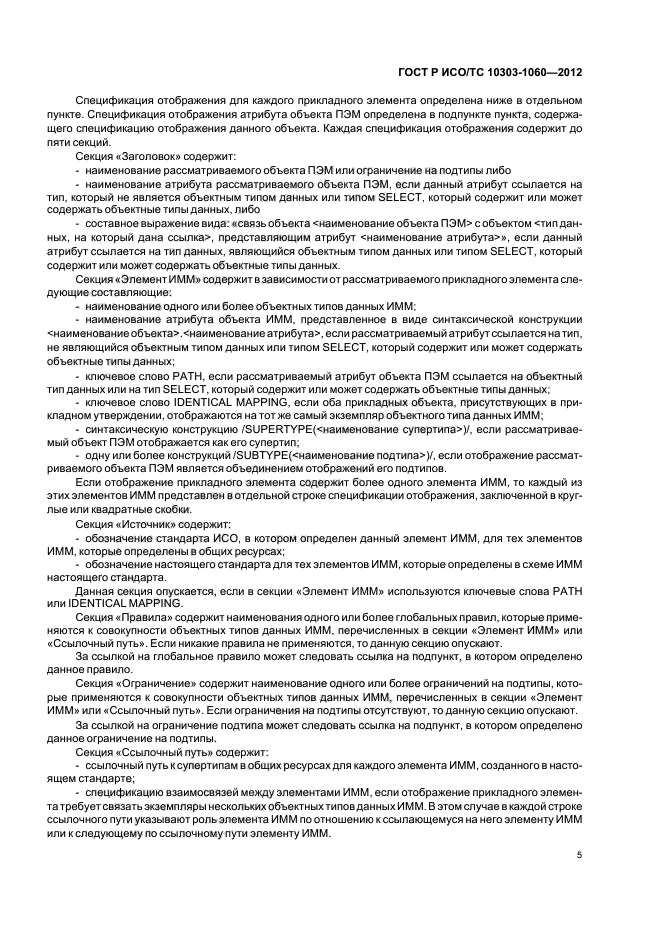

Спецификация отображения для каждого прикладного элемента определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ определена в подпункте пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция «Заголовок» содержит:

-    наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

-    наименование атрибута рассматриваемого объекта ПЭМ. если данный атрибут ссылается на тип. который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

-    составное выражение вида: «связь объекта «наименование объекта ПЭМ> с объектом «тип данных. на который дана ссылка», представляющим атрибут «наименование атрибута»», если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция «Элемент ИММ» содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

-    наименование одного или более объектных типов данных ИММ:

-    наименование атрибута объекта ИММ. представленное в виде синтаксической конструкции «наименование объекта».«наименование атрибута», если рассматриваемый атрибут ссылается на тип. не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

-    ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

-    ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

-    синтаксическую конструкцию /5иРЕРТУРЕ(«наименование супертипа»)/, если рассматриваемый объект ПЭМ отображается как его супертип;

-    одну или более конструкций /5иВТУРЕ(«наименование подтипа»)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ. то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция «Источник» содержит:

-    обозначение стандарта ИСО. в котором определен данный элемент ИММ. для тех элементов ИММ. которые определены в общих ресурсах;

-    обозначение настоящего стандарта для тех элементов ИММ. которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции «Элемент ИММ» используются ключевые слова PATH или IDENTICAL MAPPING.

Секция «Правила» содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ. перечисленных в секции «Элемент ИММ» или «Ссылочный путь». Если никакие правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция «Ограничение» содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции «Элемент ИММ» или «Ссылочный путь». Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция «Ссылочный путь» содержит:

-    ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ. созданного в настоящем стандарте;

-    спецификацию взаимосвязей между элементами ИММ. если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

5

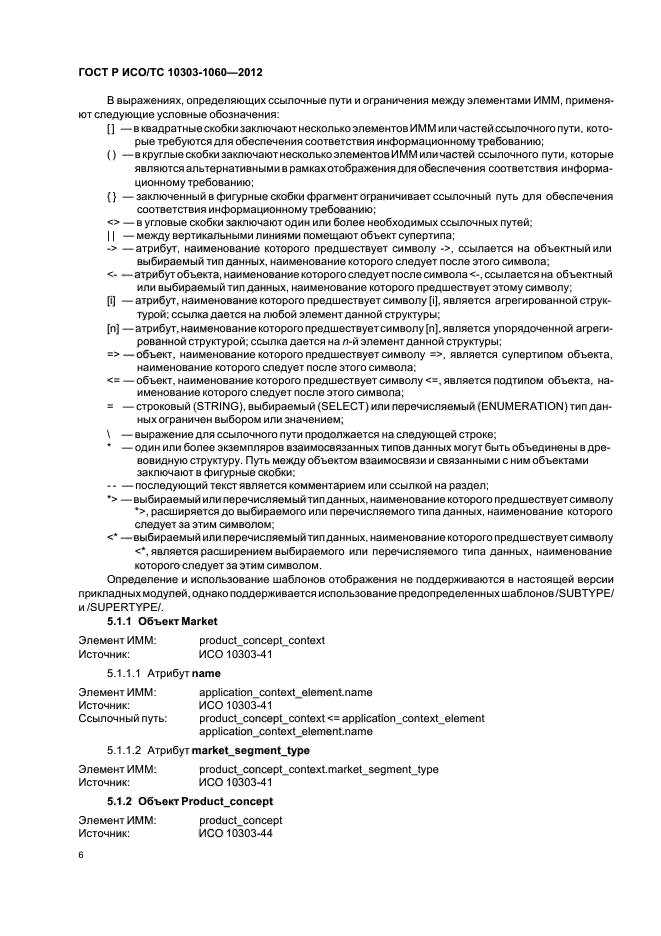

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[ ] — в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

() —в круглые скобки заключают несколько элементов И ММ ил и частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{} — заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;

<> — в угловые скобки заключают один или более необходимых ссылочных путей;

11 — между вертикальными линиями помещают объект супертипа;

-> —атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- — атрибут объекта, наименование которого следует после символа <-. ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] — атрибут, наименование которого предшествует символу [i], является агрегированной структурой: ссылка дается на любой элемент данной структуры;

[п] —атрибут, наименование которого предшествует символу [п]. является упорядоченной агрегированной структурой; ссылка дается на л-й элемент данной структуры;

=>—объект, наименование которого предшествует символу =>, является супертипом объекта.

наименование которого следует после этого символа:

<= —объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= — строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен выбором или значением;

\ — выражение для ссылочного пути продолжается на следующей строке;

* — один или более экземпляров взаимосвязанных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки:

- - — последующий текст является комментарием или ссылкой на раздел;

*> — выбираемый или перечисляемый тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* — выбираемый или перечисляемый тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии

прикладных модулей, однако поддерживается использование предопределенных шаблонов/SUBTYPE/ и/SUPERTYPE/.

Элемент ИММ: Источник:

5.1.1 Объект Market

product_concept_context ИСО 10303-41

Элемент ИММ: Источник: Ссылочный путь:

5.1.1.1 Атрибут пате

application_context_element.name ИСО 10303-41

product_concept_context <= application_context_element app!ication_context_element.name

Элемент ИММ: Источник:

5.1.1.2 Атрибут market_segment_type

product_concept_context.market_segment_type ИСО 10303-41

5.1.2 Объект Product_concept

Элемент ИММ: Источник:

product concept ИСО 10303-44

6



1

Отменен. Действует ИСО/ТС 10303-1001:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный международный документ.

2

Отменен. Действует ИСО/ТС 10303-1017:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный международный документ.
